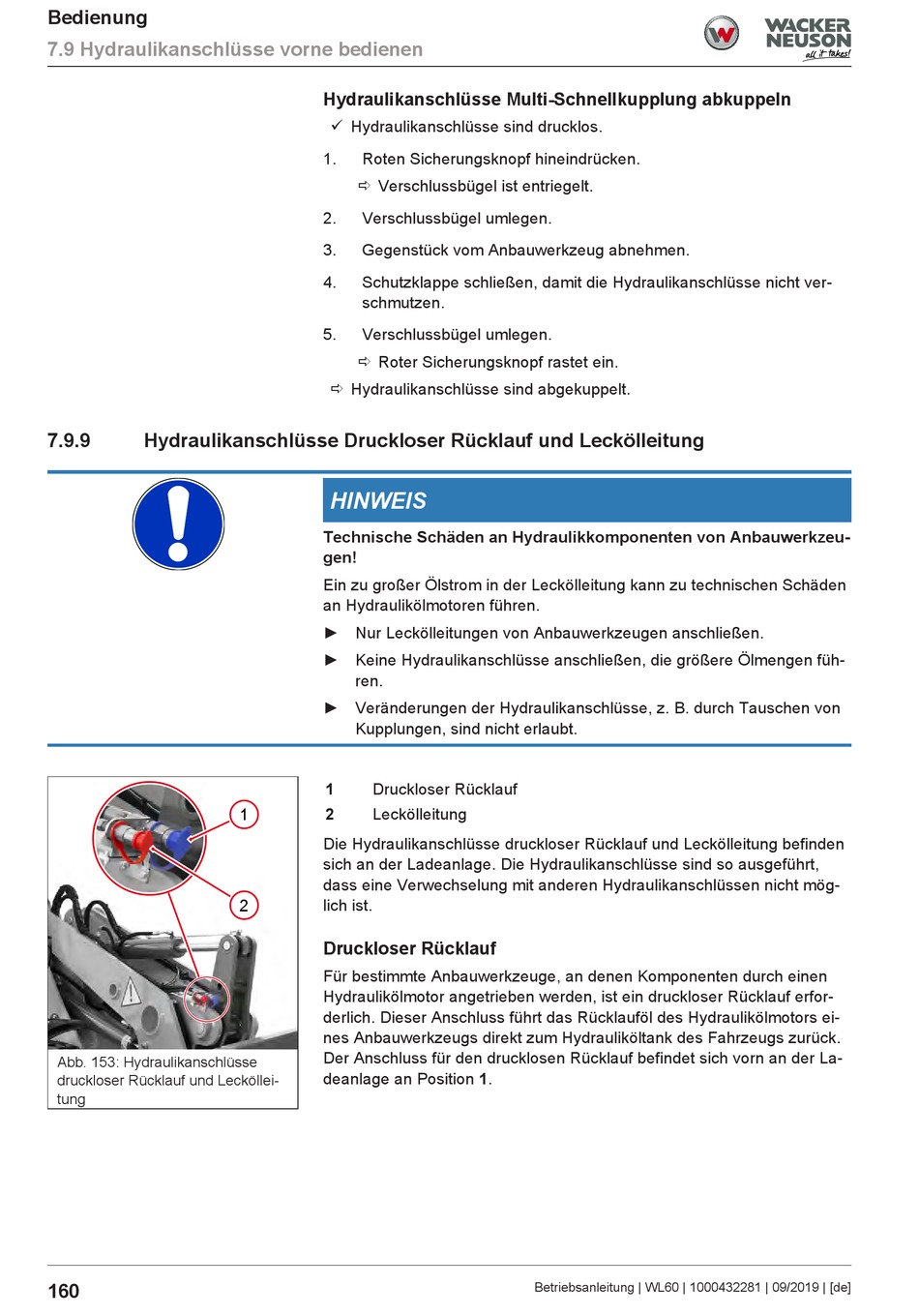

Hydraulikanschlüsse Druckloser Rücklauf Und Leckölleitung - Wacker Neuson WL60 Betriebsanleitung

Bedienung
7.9 Hydraulikanschlüsse vorne bedienen
7.9.9 Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung
Abb. 153: Hydraulikanschlüsse
druckloser Rücklauf und Lecköllei-
tung
160
Hydraulikanschlüsse Multi-Schnellkupplung abkuppeln
ü Hydraulikanschlüsse sind drucklos.
1. Roten Sicherungsknopf hineindrücken.
ð Verschlussbügel ist entriegelt.
2. Verschlussbügel umlegen.
3. Gegenstück vom Anbauwerkzeug abnehmen.
4. Schutzklappe schließen, damit die Hydraulikanschlüsse nicht ver-
schmutzen.
5. Verschlussbügel umlegen.
ð Roter Sicherungsknopf rastet ein.
ð Hydraulikanschlüsse sind abgekuppelt.
HINWEIS
Technische Schäden an Hydraulikkomponenten von Anbauwerkzeu-
gen!
Ein zu großer Ölstrom in der Leckölleitung kann zu technischen Schäden
an Hydraulikölmotoren führen.
► Nur Leckölleitungen von Anbauwerkzeugen anschließen.
► Keine Hydraulikanschlüsse anschließen, die größere Ölmengen füh-
ren.
► Veränderungen der Hydraulikanschlüsse, z. B. durch Tauschen von
Kupplungen, sind nicht erlaubt.
1 Druckloser Rücklauf
2 Leckölleitung
1
Die Hydraulikanschlüsse druckloser Rücklauf und Leckölleitung befinden
sich an der Ladeanlage. Die Hydraulikanschlüsse sind so ausgeführt,
dass eine Verwechselung mit anderen Hydraulikanschlüssen nicht mög-
2 lich ist.
Druckloser Rücklauf
Für bestimmte Anbauwerkzeuge, an denen Komponenten durch einen
Hydraulikölmotor angetrieben werden, ist ein druckloser Rücklauf erfor-
derlich. Dieser Anschluss führt das Rücklauföl des Hydraulikölmotors ei-
nes Anbauwerkzeugs direkt zum Hydrauliköltank des Fahrzeugs zurück.
Der Anschluss für den drucklosen Rücklauf befindet sich vorn an der La-
deanlage an Position 1.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
