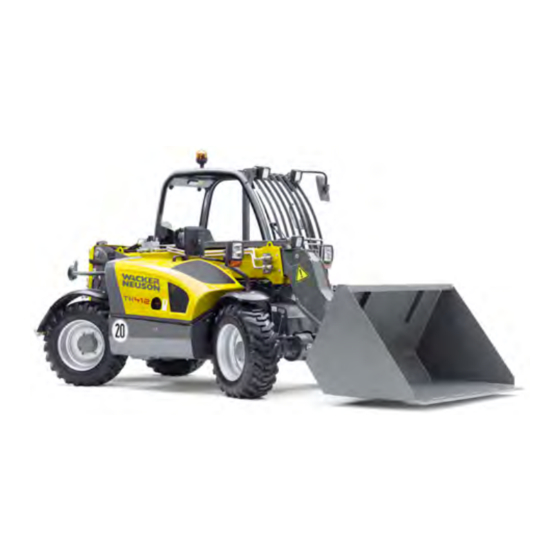

Seite 1 Betriebsanleitung Teleskoplader TH412 Fahrzeugtyp 4512 Materialnummer 1000322896 Version Datum 08/2019 1000322896 Sprache [de]...
Seite 2 Alle Rechte vorbehalten, insbesondere das weltweit geltende Urheberrecht, Recht der Vervielfältigung und Recht der Verbreitung. Diese Druckschrift darf vom Empfänger nur für den vorgesehenen Zweck verwendet wer- den. Sie darf ohne vorherige schriftliche Zustimmung in keiner Weise ganz oder teilweise vervielfältigt oder übersetzt werden.
Seite 3: Inhaltsverzeichnis
Anbauwerkzeuge für das Fahrzeug ............ 65 Typenschilder und Aufkleber.............. 78 Inbetriebnahme Einsteigen und Aussteigen.............. 89 Bedienerplatz einrichten................. 95 Anzeigen im Display................ 103 Warnleuchten und Kontrollleuchten ............. 104 Fahrzeug in Betrieb nehmen.............. 107 Bedienung [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 4 Elektrische Anlage warten.............. 252 9.12 Arbeitshydraulik warten................ 256 9.13 Motor warten .................. 258 9.14 Kabine warten .................. 260 9.15 Bereifung warten .................. 265 9.16 Nach der täglichen und wöchentlichen Wartung........ 269 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 5 Technische Daten 12.1 Abmessungen .................. 278 12.2 Gewichte .................... 281 12.3 Motor .................... 285 12.4 Elektrische Anlage ................ 287 12.5 Fahrantrieb................... 289 12.6 Hydraulik .................... 291 12.7 Emissionen................... 292 Stichwortverzeichnis.................. 293 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 6 Inhaltsverzeichnis Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 7: Konformitätserklärung
EG-Konformitätserklärung Hersteller Weidemann GmbH, Mühlhäuser Weg 45-49, 34519 Diemelsee, Deutschland Produkt Teleskoplader Fahrzeugbezeichnung Typ/Ausführung Handelsbezeichnung Fahrgestell-Nummer Leistung kW bei Nenndrehzahl min Gemessener Schallleistungspegel dB(A) Garantierter Schallleistungspegel dB(A) Konformitätsbewertungsverfahren Nach 2000/14/EG Anhang VIII Am Verfahren beteiligte benannte Stelle Europäisch notifizierte Stelle, Kenn-Nr. 0515 DGUV Test, Prüf- und Zertifizierungsstelle, Fachbereich Bauwesen Landsberger Straße 309, 80687 München, Deutschland Angewandte Richtlinien und Normen...
Seite 9: Vorwort
• Technische Angaben, Maße und Gewichte sind unver- bindlich und entsprechen dem Stand zur Zeit der Drucklegung. Irrtümer vorbehalten. • Die Angaben „links“ und „rechts“ in den Beschreibun- gen beziehen sich immer auf das Fahrzeug in Fahrtrichtung vorwärts. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 10: Diese Anleitung Verstehen
Servicepartner oder eine autorisierte Fachwerkstatt kontaktieren. Zeichenerklärung Zeichen Erklärung 1., 2., 3… Kennzeichnet eine Tätigkeit. Die Reihenfolge der Handlungsschritte muss eingehalten werden. ⇨ Kennzeichnet ein Ergebnis oder ein Zwischenergebnis einer Handlung. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 11: Symbolerklärung
Es wird verwendet, um vor möglichen Umwelt- gefährdungen zu warnen. Symbol für Informationen Dieses Symbol kennzeichnet Informationen. Diese Informationen können z. B. Tipps zur Be- dienung sein. Sie helfen die Maschine besser zu verstehen und zu benutzen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 12: Abkürzungen
Electronic Control Unit (elektronische Steuereinheit im Fahrzeug) Europäische Gemeinschaft Exhaust Gas Recirculation (Abgasrückführsystem) FOPS Falling Object Protective Structure (Schutzaufbau gegen herabfallende Gegenstände) Light-emitting diode (Leuchtdiode) Schallleistungspegel MVCU Multi Variable Control Unit (elektronische Steuereinheit im Fahrzeug) Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 13 • Personen, die sich unter Alkohol- oder Drogeneinfluss befinden, dürfen das Fahrzeug nicht benutzen. • Als Bediener wird die Person bezeichnet, die das Fahrzeug bedient und fährt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 14 Fahrzeugs befasst ist, muss die komplette Betriebsan- leitung und besonders die Sicherheitshinweise gelesen und verstanden haben und diese befolgen. • Die entsprechenden nationalen Bestimmungen in an- deren Ländern sind zu beachten und anzuwenden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 15: Gewährleistung Und Haftung
• Nichtbestimmungsgemäße Verwendung. • Einsatz von nicht unterwiesenem Personal. • Verwenden von nicht zugelassenen Ersatz- und Zube- hörteilen. • Unsachgemäße Handhabung. • Bauliche Veränderungen jeglicher Art. • Nichtbeachten der Allgemeinen Geschäftsbedingun- gen (AGB). [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 16: Verwendung
Fahrzeug zugelassene Anbauwerkzeuge mit ggf. den notwendigen Zusatzausrüstungen verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Wartungsbedingungen! Eine andere oder darüberhinausgehende Benutzung des Fahrzeugs ist nicht bestimmungsgemäß! Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 17: Nicht Bestimmungsgemäße Verwendung
• Die Durchführung von Wartungsarbeiten oder die Stö- rungsbeseitigung bei laufenden Antrieben oder Diesel- motor. • Die Nichtbeachtung von Sicherheits- und Warnhinwei- sen in dieser Betriebsanleitung oder am Fahrzeug (Si- cherheitsaufkleber). [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 18 – Selbstfahrende Arbeitsmaschinen bis 25 km/h – Land- und forstwirtschaftliche Zugmaschinen bis 40 km/h (mit Anhänger 25 km/h) • Führerschein Klasse C – Kraftfahrzeuge über 3500 kg zulässigem Gesamt- gewicht (mit Anhänger bis 750 kg) • Führerschein Klasse C1 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 19 • Führerschein Klasse T – Selbstfahrende Arbeitsmaschinen für die Verwen- dung für land- und forstwirtschaftliche Zwecke bis 40 km/h – Land- und forstwirtschaftliche Zugmaschinen bis 60 km/h In anderen Ländern die entsprechenden nationalen Be- stimmungen beachten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 20: Grenzen Des Fahrzeugs
Für weitere Fragen zum Einsatz in extremen Temperatur- bereichen steht der Servicepartner jederzeit zur Verfügung. 3.2.3 Vorkehrungen bei verschiedenen Witterungsbedingungen Hohe Außentemperaturen Folgende Tätigkeiten öfter als im Kapitel Wartung (War- tung) beschrieben ausführen. • Kühlsystem regelmäßig kontrollieren. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 21 Sicht auf Ihr Umfeld und dadurch zu Unfällen mit leichten Verletzungen führen. ► Scheiben vor Fahrtbeginn von Eis befreien. Maßnahmen bei niedrigen Außentemperaturen Beschädigungen am Fahrzeug vermeiden und das Anlas- sen des Fahrzeugs durch folgende Maßnahmen erleich- tern. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 22 Defekte Kabel und Leitungen können zu Strom- schlägen führen, die Tod oder schwere Verletzungen zur Folge haben können. ► Die Motor- und Hydraulikölvorwärmung ausschließlich in trockenen Räumen betreiben. ► Defekte Kabel sofort ersetzen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 23 Das Fahrzeug kann mit einer Motor- und Hydraulikölvor- wärmung ausgestattet sein. Diese wärmt das Kühlmittel und Hydrauliköl vor. Folgende Einschaltdauer wird, abhän- gig von der Außentemperatur, empfohlen. Temperatur Einschaltdauer in Stunden (h) °C -20° -10° -5° 0° +10° [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 24 ð Motor- und Hydrauliköl werden vorgewärmt. Vor dem Motor starten Stecker aus der 230 Volt Steckdose ausziehen. Spezialkabel A an der Fahrzeugsteckdose 1 auszie- hen. Spezialkabel A sicher aufbewahren. Abb. 2: Motor- und Hy- draulikölvorwärmung an- schließen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 25: Sicherheit
Folgen bei Nichtbeachtung. ► Vermeidung von Verletzungen. HINWEIS HINWEIS kennzeichnet eine Situation, die bei Nichtbe- achtung zu Sachschäden führt. Folgen bei Nichtbeachtung ► Vermeidung von Sachschäden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 26: Qualifikation Des Bedienpersonals
Zustand zu betrei- ben. • Alle mit Arbeiten am oder mit dem Fahrzeug beauf- tragten Personen müssen die Sicherheitshinweise in dieser Betriebsanleitung vor Arbeitsbeginn gelesen und verstanden haben. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 27 • Fahrzeug vor dem Starten überprüfen, damit sicher gefahren und gearbeitet werden kann. • Erhöhte Vorsicht, wenn der Bediener offene, lange Haare oder Schmuck trägt. • Enganliegende Arbeitskleidung tragen, welche die Be- wegungsfreiheit nicht einschränkt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 28: Verhaltensmaßnahmen
• Aufstiegshilfen (Griffe und Trittstufen) frei von Ver- schmutzung, Schnee und Eis halten. • Der Besitzer ist verantwortlich, dass das Bedienungs- und Wartungspersonal entsprechend den Erfordernis- sen, zum Tragen von Schutzausrüstung angehalten wird. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 29: Betrieb
Person im Gefahrenbereich aufhält. 4.4.2 Arbeitsumgebung • Der Bediener ist gegenüber Dritten verantwortlich. • Vor Arbeitsbeginn sich mit der Arbeitsumgebung ver- traut machen. Dies gilt z. B. für: – Hindernisse im Arbeits- und Verkehrsbereich. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 30: Gefahrenbereich
• Zum Gefahrenbereich gehört auch jener Bereich, der durch herabfallende Last, eine herabfallende Einrich- tung oder herausgeschleuderte Teile erreicht werden kann. • In unmittelbarer Nähe von Gebäuden, Gerüsten oder sonstigen festen Bauteilen den Gefahrenbereich aus- reichend erweitern. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 31: Beförderung Von Personen
• Keine flüssigen oder gasförmigen Starthilfsmittel ver- wenden (z. B. Äther, Startpilot). 4.4.7 Betrieb des Fahrzeugs • Fahrzeug nur mit angelegtem Sicherheitsgurt und nur vom dafür vorgesehenen Platz aus starten und bedie- nen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 32: Fahren Auf Öffentlichen Straßen Und Plätzen
• Beim Passieren von z. B. Unterführungen, Brücken, Tunnels, auf ausreichende Durchfahrtshöhe und Durchfahrtsbreite achten. • Das angebaute Anbauwerkzeug muss für Fahrten auf öffentlichen Straßen oder Plätzen zugelassen sein (siehe z. B. Zulassungspapiere). Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 33: Fahrzeug Abstellen
• Erst nach dem Abstellen des Motors Sicherheitsgurt lösen. • Vor dem Verlassen das Fahrzeug gegen Wegrollen si- chern (z. B. Parkbremse, geeignete Unterlegkeile). • Zündschlüssel abziehen und Fahrzeug gegen unbe- fugte Inbetriebnahme sichern. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 34: Hebezeugbetrieb
– Mit dem Fahrzeug ruhige, langsame Bewegungen ausführen. – Seile zum Führen der Last verwenden (nicht hand- geführt). – Witterungsverhältnisse beachten (z. B. Windstär- ke). – Einen ausreichenden Sicherheitsabstand zu Ob- jekten halten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 35 • Nur Ketten und Schäkel verwenden. Keine Gurte, Schlingen oder Seile. • Keine verschmutzten, beschädigten oder nicht ausrei- chend dimensionierten Tragmittel und Befestigungs- mittel verwenden. • Arbeitsprozess bei angeschlagener Last nicht unter- brechen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 36: Anhängerbetrieb
• Anhänger ordnungsgemäß am Fahrzeug ankuppeln. • Vergewissern, dass sämtliche Einrichtungen korrekt funktionieren (z. B. Bremsen, Beleuchtungseinrichtun- gen). • Vor dem Losfahren vergewissern, dass sich keine Per- son zwischen Fahrzeug und Anhänger befindet. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 37: Betrieb Von Anbauwerkzeugen
Person gefährdet wird. • Vor Verlassen des Sitzes Anbauwerkzeug auf den Bo- den absenken. 4.7.3 Umrüstung • Vor dem Ankuppeln oder Abkuppeln der Hydraulikan- schlüsse: – Motor abstellen. – Arbeitshydraulik vom Druck entlasten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 38 • Nach dem Verriegeln des Anbauwerkzeugs Sichtkon- trolle der Verriegelung durchführen. • Bei Aufnahme sowie Absetzen eines Anbauwerkzeu- ges darf sich keine Person zwischen Fahrzeug und Anbauwerkzeug aufhalten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 39: Abschleppen, Verladen Und Transport
• Verladekran und Hebezeug müssen ausreichend di- mensioniert sein. • Das Gesamtgewicht des Fahrzeugs beachten. • Zum Befestigen, Führen und Lösen des Fahrzeugs Schutzkleidung und Schutzausrüstung tragen (z. B. Schutzhelm, Sicherheitshandschuhe, Sicherheitsschu- he). [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 40: Transportieren
• Kein festsitzendes Fahrzeug anheben (z. B. festste- ckend, festgefroren). • Witterungsverhältnisse beachten (z. B. Windstärke). 4.8.3 Transportieren • Für den sicheren Transport des Fahrzeugs: – muss das Transportfahrzeug über eine ausrei- chende Traglast und Ladefläche verfügen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 41 • Während des Transportierens dürfen sich keine Perso- nen im und am Fahrzeug befinden. • Nationale Vorschriften beachten. • Witterungsverhältnisse beachten (z. B. Eis, Schnee). • Mindestbelastung der Transportfahrzeuglenkachse(n) nicht unterschreiten sowie auf gleichmäßige Lastver- teilung achten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 42: Wartung
– ausreichend Abstand zu rotierenden Teilen halten (z. B. Lüfterflügel, Riemen). – ausreichend Abstand zu heißen Teilen halten (z. B. Abgasanlage). – Wartung nur in gut belüfteten Räumen bzw. Räu- men mit Abgasabsauganlage durchführen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 43: Vorbereitende Maßnahmen
• Bei Wartungsarbeiten über Körperhöhe dafür vorgese- hene oder sonstige sicherheitsgerechte Aufstiegshilfen und Arbeitsbühnen verwenden. Fahrzeugteile oder An- bauwerkzeuge nicht als Aufstiegshilfe verwenden. • Anbauwerkzeuge nicht als Hebebühne für Personen verwenden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 44: Schutzaufbauten
Fachwerkstatt prüfen und be- seitigen lassen. • Nachrüstarbeiten nur von einer autorisierten Fach- werkstatt ausführen lassen. • Selbstsichernde Befestigungselemente (z. B. selbstsi- chernde Muttern) nach der Demontage durch neue er- setzen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 45: Maßnahmen Zur Risikovermeidung
– Fahrzeug sofort außer Betrieb nehmen und gegen Wiederinbetriebnahme sichern. – Batterie abklemmen oder Batterietrennschalter be- tätigen. – Störung beseitigen lassen. • Sicherstellen, dass Arbeiten an der elektrischen An- lage nur von ausgebildetem Fachpersonal vorgenom- men werden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 46: Sicherheitshinweise Für Verbrennungsmotoren
• Motorabgase führen beim Einatmen innerhalb kürzes- ter Zeit zum Tod. • Motorabgase enthalten nicht sichtbare und geruchslo- se Gase (z. B. Kohlenmonoxid und Kohlendioxid). – Fahrzeug nur in ausreichend belüfteten Bereichen betreiben. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 47: Betanken Und Entlüften Des Kraftstoffsystems
Schutzausrüstung wie z. B. Atemschutz arbeiten. • Das Fahrzeug nicht in radioaktiv, biologisch oder che- misch kontaminierten Gebieten betreiben. 4.10.8 Brandrisiko • Kraftstoffe, Schmieröle und –fette und Kühlmittel sind brennbar. • Keine brandgefährlichen Reinigungsmittel verwenden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 48: Arbeiten Im Bereich Von Elektrischen Versorgungsleitungen
– Außenstehende vor dem Näher treten und Berüh- ren des Fahrzeugs warnen. – Abschalten der Spannung veranlassen. – Fahrzeug erst verlassen, wenn die berührte oder beschädigte Versorgungsleitungen mit Sicherheit nicht mehr unter Spannung steht. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 49: Arbeiten Im Bereich Von Nichtelektrischen
• Beim Fahren auf öffentlichen Straßen oder Plätzen keinen Gehörschutz tragen. 4.10.13 Reinigen • Durch Druckluft und Hochdruckreiniger besteht Verlet- zungsgefahr. – Entsprechende Schutzausrüstung tragen. • Keine gefährlichen und aggressiven Reinigungsmittel verwenden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 50 Sicherheitsaufkleber oder Hinweisaufkleber ersetzten. • Reinigungsarbeiten nur bei abgestelltem und abge- kühltem Motor durchführen. • Auf empfindliche Bauteile achten und diese entspre- chend schützen (z. B. elektronische Steuergeräte, Re- lais). Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 51: Beschreibung Des Fahrzeugs
Beschreibung des Fahrzeugs 5 Beschreibung des Fahrzeugs Fahrzeug von außen 5.1.1 Fahrzeugansicht Abb. 3: Fahrzeugübersicht [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 52 Arbeitsscheinwerfer vorn Hubzylinder Einfüllöffnung für Kraftstofftank 10 Vorderachse mit Rädern 11 Batterietrennschalter 12 Hydraulikanschlüsse für Anbauwerkzeuge 13 Arbeitsscheinwerfer hinten 14 Sicherungsstütze für Ladeanlage 15 Einfüllöffnung für Hydrauliköltank 16 Sichtfenster zur Hydraulikölstandkontrolle Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 53: Kurzbeschreibung Des Fahrzeugs
– Option 28 km/h • Hydrostatische Achsschenkellenkung mit Notlenkei- genschaften • Planetenlenkachsen vorne und hinten; vorne starr, hin- ten pendelnd ausgeführt • Betriebsbremse: Mechanisch betätigte Scheibenbrem- • Parkbremse: Mechanisch betätigte Scheibenbremse [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 54 Je nach Fahrzeugausstattung sind vorne und hinten am Fahrzeug Steckkupplungen zum Anschluss hydraulisch be- triebener Anbauwerkzeuge angebracht. Das Fahrzeug verfügt über zwei hydraulische Systeme, die aus einem Hydrauliköltank gespeist werden: • Hydrostatischer Fahrantrieb • Lenkhydraulik und Arbeitshydraulik Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 55 Gaspedal und Brems-Inchpedal, der Arbeitshydraulik die volle Motorleistung zur Verfügung. Lenkhydraulik und Arbeitshydraulik Lenkhydraulik und Arbeitshydraulik werden von einer Zahnradpumpe mit Öl versorgt. Der Dieselmotor treibt die Zahnradpumpe ständig an. Die Zahnradpumpe ist an der [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 56 Abschleppen des Fahrzeugs zu berücksichtigen. Die Abschleppgeschwindigkeit an das veränderte Lenkver- halten anpassen (Schrittgeschwindigkeit)! 5.2.8 Elektrische Anlage Die elektrische Anlage hat eine Betriebsspannung von 12 Volt. Die Verbraucher und deren Zuleitungen sind mit Sicherungen abgesichert. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 57 Schutzgitter Frontscheibe WARNUNG Unfallgefahr durch eingeschränktes Sichtfeld im öf- fentlichen Straßenverkehr! Durch ein eingeschränktes Sichtfeld können andere Ver- kehrsteilnehmer übersehen werden. ► Schutzgitter vor der Fahrt auf öffentlichen Straßen de- montieren. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 58: Feuerlöscher
• Feuerlöscher nur im Notfall verwenden. • Wenn der Feuerlöscher benutzt wurde, umgehend durch eine autorisierte Fachwerkstatt prüfen und neu befüllen lassen. Ggf. ist ein Austausch gegen einen neuen Feuerlöscher notwendig. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 59: Bedienelemente Am Bedienerplatz
Das Fahrzeug ist nicht mit allen in dieser Betriebsanleitung beschriebenen Optionen ausgerüstet. Die in dieser Betriebsanleitung beschriebenen Optionen werden nicht in jedem Land angeboten. Die Belegung der Schalterleisten kann abhängig von der Ausstattung des Fahrzeugs unterschiedlich sein. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 60: Gesamtübersicht Der Bedienelemente
Das Fahrzeug ist nicht mit allen in dieser Betriebsanleitung beschriebenen Optionen ausgerüstet. Die in dieser Betriebsanleitung beschriebenen Optionen werden nicht in jedem Land angeboten. Die Belegung der Schalterleisten kann abhängig von der Ausstattung des Fahrzeugs unterschiedlich sein. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 61 Beschreibung des Fahrzeugs 5 Abb. 6: Übersicht Fahrerstand [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 62: Übersicht: Joystick
11 Bedienhebel für die Zusatzhydraulik 12 Handgas 13 Gaspedal 14 Sitz 15 Brems-Inchpedal 16 Bedienrad für Hand-Inchung 17 Schalterleiste 4 18 Lenkstockschalter 19 Schalterleiste 5 5.3.3 Übersicht: Joystick Abb. 7: Schalter am Joystick Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 63: Übersicht: Kippschalterleisten
3 Schalter für Rundumleuchte Abb. 10: Schalterleiste 2 1 Schalter für zusätzliche Hydraulikanschlüsse an der Ladeanlage 2 Schalter für Hydraulikanschlüsse am Heck Schalter für Zapfwelle 3 Schalter für Hydraulikanschlüsse High Flow Abb. 11: Schalterleiste 3 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 64: Übersicht: Lenkstockschalter
2 Umschalten zwischen Standlicht/Fahrlicht, durch Abb. 15: Funktionen des Drehen des Schalters Lenkstockschalters 3 Umschalten zwischen Fernlicht/Abblendlicht, durch nach oben/unten Bewegen des Hebels über den Widerstand 4 Blinker, durch nach vorn/hinten Bewegen des He- bels Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 65: Anbauwerkzeuge Für Das Fahrzeug
• 4-in-1-Schaufel • Palettengabel Beschreibungen zu anderen zugelassenen Anbauwerkzeu- gen können den Betriebsanleitungen der Anbauwerkzeuge entnommen werden. Für weitere Fragen zum Schnellwechselsystem und den zugehörigen Anbauwerkzeugen steht der Servicepartner jederzeit zur Verfügung. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 66 Schnee, feucht 0,65 Streusalz 1,30 Holzscheite 0,80 Hackschnitzel 0,35 Holzpellets 0,65 Granit 1,80 Sandstein 2,40 Schiefer 2,20 Bauxit 1,40 Gips, gebrochen 1,80 Koks 0,50 Glasabfälle, gebrochen 1,40 Glasabfälle, ganz 1,00 Kompost 1,00 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 67: Zulässige Anbauwerkzeuge
Diese Anbauwerkzeuge sind mit einem * gekennzeichnet. Vor Fahrten auf öffentlichen Straßen diese Anbauwerkzeuge abbauen. 4-in-1-Schaufel ohne Reißzähne Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von losem oder festen Material. 1000241846 T4512 1400 0,44 1000290949 T4512 1550 0,36 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 68 Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von losem oder festen Material. 1000369213 T4512 1600 0,50 1000374389 T4512 1600 0,50 Erdschaufel mit Reißzähnen Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von losem oder festen Material. 1000367575 T4512 1600 0,50 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 69 1850 1000227786 T4512 1850 1000316294 T4512 1850 1000316295 T4512 1850 Kehrschaufel* Verwendung: Kehren von verschiedenen Materialien auf festen Untergründen 1000227514 T4512 1520 0,38 1000247327 T4512 1520 0,38 1000227781 T4512 1850 0,46 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 70 T4512 1400 0,43 1000240809 T4512 1500 0,83 1000279280 T4512 1500 0,83 1000364061 T4512 1600 0,49 1000325329 T4512 1500 0,79 1000325330 T4512 1500 0,79 1000325928 T4512 1650 0,84 1000325932 T4512 1650 0,84 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 71 1500 Sichelmäher* Verwendung: Mähen von Grünflächen. 1000227469 T4512 1500 1000227470 T4512 1500 1000227461 T4512 1500 1000227755 T4512 1800 1000325850 T4512 1800 Schlegelmulcher* Verwendung: Abmähen von Gras und Pflanzenbewuchs auf ebenen Flächen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 72 Verwendung: Anheben, Transportieren, Absetzen und Stapeln von Großballen 1000228357 T4512 1000228241 T4512 1000320457 T4512 1000320471 T4512 Großballengabel* Verwendung: Anheben, Transportieren, Absetzen und Stapeln von Großballen 1000228382 T4512 1000270558 T4512 1000228293 T4512 1000345933 T4512 1000353207 T4512 Rundballentransportgerät* Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 73 Verwendung: Winterdienst 1000227932 T4512 2050 1000227937 T4512 2050 1000335787 T4512 2050 1000227941 T4512 2050 Schneepflug Verwendung: Winterdienst 1000301231 T4512 1860 1000330234 T4512 1860 Silozange* Verwendung: Aufnehmen, Transportieren und Verladen von Silage [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 74 Futterschiebeschild Verwendung: Anschieben von Viehfutter wie Heu, Silage usw. 1000227643 T4512 1700 1000227642 T4512 1700 1000227920 T4512 2000 1000227645 T4512 1700 1000227923 T4512 2000 1000325770 T4512 2200 1000325771 T4512 2200 Drehschieber* Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 75 1750 1000228154 T4512 2000 1000251763 T4512 2000 1000228169 T4512 2000 1000273617 T4512 2000 1000320899 T4512 1500 1000330134 T4512 1500 1000329398 T4512 1750 1000330133 T4512 1750 1000329399 T4512 2000 1000330132 T4512 2000 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 76 1000334435 T4512 1200 2500 1000392105 T4512 1200 1700 1000253308 T4512 2000 2500 Hydraulisch verstellbare Palettengabeln* Verwendung: Anheben, Transportieren, Absetzen und Stapeln von Lasten 1000326434 T4512 1200 2500 1000326436 T4512 1200 2500 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 77 2500 Klappbare Palettengabeln Verwendung: Anheben, Transportieren, Absetzen und Stapeln von Lasten 1000302352 T4512 1000 2000 1000302351 T4512 1000 2000 1000335628 T4512 1200 2500 1000302317 T4512 1200 2500 1000302320 T4512 1200 2500 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 78: Typenschilder Und Aufkleber
5 Transportgewicht in kg 6 Maximale Nutzlast in kg 7 Zulässiges Achslast hinten in kg 8 Baujahr 9 Homologationsnummer 10 Zulässige Achslast vorne in kg 11 Gesamtgewicht in kg 12 Betriebsgewicht 13 Fahrzeugmodell Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 79: Sicherheitsaufkleber Und Hinweisaufkleber
Hinweisaufkleber können beim Service des Herstellers bestellt werden. Information Durchgezogene Linien zeigen Aufkleber die außen am Fahrzeug angebracht sind. Gestrichelte Linien zeigen Aufkleber die in der Kabine oder unter der Motorhaube angebracht sind. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 80: Sicherheitsaufkleber
VORSICHT! Verletzungsgefahr durch Absinken der an- gehobenen Ladeanlage. • Während des Betriebs dürfen sich keine Personen im Gefahrenbereich des Fahrzeugs aufhalten. • Nicht unter die angehobene Ladeanlage treten. Abb. 20: Aufkleber Ab- stand zur Ladeanlage Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 81 VORSICHT! Sicherheitsgurt anlegen; Standsicherheit des Fahrzeugs beachten. • Fahrzeug nur vom Sitz aus bedienen. • Sicherheitsgurt beim Betrieb des Fahrzeugs anlegen. • Standsicherheit und Kippsicherheit des Fahrzeugs be- achten. Abb. 24: Aufkleber Si- cherheitsgurt [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 82 • Betriebsanleitung beachten. Abb. 26: Aufkleber ROPS/FOPS-Schutzauf- Sicherheitsaufkleber: Heiße Teile! VORSICHT! Nach dem Stoppen des Motors sind Fahr- zeugteile teilweise sehr heiß. • Fahrzeugteile abkühlen lassen. • Schutzkleidung bei Wartungsarbeiten tragen. Abb. 27: Aufkleber Heiße Teile Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 83 Arbeitsbelastung überschritten werden. Dadurch kann das Fahrzeug nach vorne kippen. 1000267599 • Zuerst Teleskoparm einfahren und dann Ladeanlage Abb. 30: Aufkleber Lade- absenken. anlage senken • Stabilitätsanzeige beachten. • Betriebsanleitung lesen und beachten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 84: Hinweisaufkleber
• Bei beschädigter oder fehlender rechter Seitenscheibe das Fahrzeug sofort abstellen und sichern. Abb. 31: Aufkleber Sei- tenscheibe • Betriebsanleitung lesen und beachten. 5.5.2.2 Hinweisaufkleber NOTICE AVISO AVIS Abb. 32: Übersicht der Hinweisaufkleber Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 85 Motor gestartet und gestoppt wird. Durch nach rechts drehen des Zündschlüssels wird der Motor gestartet. Durch nach links drehen des Zündschlüs- Abb. 36: Aufkleber Motor- sels wird der laufende Motor gestoppt. stop [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 86 Der Aufkleber kennzeichnet die Position des Parkbremshe- bels. Abb. 38: Aufkleber Park- bremse Schmierplan einhalten Der Aufkleber weist daraufhin, alle Schmierstellen regel- mäßig nach Schmierplan der Betriebsanleitung abzu- schmieren. Abb. 39: Aufkleber Schmierstellen abschmie- Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 87 Abb. 42: Aufkleber Joy- stick Belegung Maximaler Schallleistungspegel Der Aufkleber gibt den maximalen Schallleistungspegel des Fahrzeugs an. Der auf dem Aufkleber angezeigte Wert wird beim Betrieb des Fahrzeugs nicht überschritten. Abb. 43: Aufkleber Lärm- kennwert [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 88 Vorderräder werkzeug mit vollständig eingefahrenem Teleskoparm kommt das Schnellwechselsystem an die Vorderräder, wenn es komplett ausgekippt wird. ▪ Beim Fahren ohne Arbeitswerkzeug mit vollständig eingefahrenem Teleskoparm das Schnellwechselsys- tem nicht ausgekippen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 89: Inbetriebnahme
Alle Schlösser am Fahrzeug können mit dem Zündschlüs- sel geöffnet und geschlossen werden. Schlösser befinden sich an folgenden Bauteilen am Fahr- zeug: • Tür der Kabine • Zündschloss • Motorhaube Abb. 45: Einsteigen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 90: Türen Öffnen
Vorgesehene Griffe zum Schließen verwenden. Schloss mit Zündschlüssel aufschließen. Am Türgriff ziehen. ð Tür öffnen. Abb. 46: Tür von außen öffnen ▪ Hebel in Richtung I ziehen. ð Tür öffnen. Abb. 47: Tür von innen öffnen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 91 6.1.1.3 Seitenscheibe öffnen und schließen VORSICHT Quetschgefahr durch nicht verriegelte Kabinenschei- ben! Durch Zufallen der Kabinenscheiben können Quetschun- gen verursacht werden. ► Kabinenscheiben immer verriegeln. ► Vorgesehene Griffe zum Schließen verwenden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 92: Heckscheibe Öffnen Und Schließen
ð Die Heckscheibe ist geöffnet. Heckscheibe Heckscheibe schließen Hebel gegen Pfeilrichtung (kleiner Pfeil) drücken bis er sich löst. Heckscheibe zuziehen. ð Die Heckscheibe ist geschlossen. Hebel gegen Pfeilrichtung 1 bewegen. ð Die Heckscheibe ist verriegelt. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 93: Notausstieg Schaffen Mit Nothammer
Kabine. Er kann bei einem Unfall verwendet werden, um eine Ausstiegsöffnung zu schaffen, falls sich die Fahrertür nicht öffnen lässt. Den Nothammer nur im Notfall benutzen! Abb. 52: Position des Nothammers [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 94 Motor abstellen. Alle Stromverbraucher ausschalten. Zündschlüssel abziehen. Um Hilfe rufen. Notausstieg öffnen (3 Möglichkeiten): ð Heckscheibe öffnen. ð Scheibe mit Nothammer zertrümmern. ð Rechte Seitenscheibe entfernen. Fahrzeug durch den Notausstieg verlassen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 95: Bedienerplatz Einrichten
Bediener des Fahrzeugs auf dem Sitz Platz genommen hat. Wenn der Bediener den Sitz verlässt, er- tönt nach drei Sekunden ein Warnsignal. Nach weiteren zwei Sekunden wird der Fahrantrieb deaktiviert, auch wäh- rend der Fahrt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 96 Verriegeln nicht mehr verstellen lassen. Abb. 54: Einstellmöglich- Federung und Höhe verstellen keiten Sitz MSG75G Der Sitz MSG75 ist luftgefedert. Federung und Höhe des Sitzes können mit Hebel 3 über einen Kompressor stufen- los angepasst werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 97: Sitzheizung
über den Kippschalter auf der linken Seite der Rückenleh- ne bedient. ▪ Kippschalter in Stellung I bringen. ð Sitzheizung ist eingeschaltet. ▪ Kippschalter in Stellung 0 bringen. ð Sitzheizung ist ausgeschaltet. Abb. 55: Schalter für Sitz- heizung [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 98 Sitz nach vorne oder hinten in die gewünschte Positi- on schieben. Hebel 3 loslassen. Nach dem Verstellen muss der Hebel 3 in der gewünsch- ten Position einrasten. Der Sitz darf sich nach dem Verrie- geln nicht mehr verschieben lassen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 99 ► Sicherheitsgurt nach einem Unfall durch eine autori- sierte Fachwerkstatt austauschen lassen, auch wenn keine optischen Schäden erkennbar sind. Sitzbefesti- gung und Verankerungspunkte auf weitere Belastbar- keit überprüfen lassen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 100 Am Gurtende ziehen, um den Sicherheitsgurt nach- zuspannen. ð Sicherheitsgurt ist angelegt. Sicherheitsgurt lösen Sicherheitsgurt festhalten. Taste am Gurtschloss drücken. ð Schlusszunge springt aus dem Gurtschloss. Sicherheitsgurt langsam zum Aufroller führen. Abb. 58: Sicherheitsgurt lösen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 101 Körpergröße eingestellt werden. Hebel nach unten drücken und halten. ð Lenkrad ist entriegelt. Lenkrad verstellen. Hebel loslassen. ð Lenkrad ist verstellt und verriegelt. Abb. 59: Hebel zum Ein- stellen des Lenkrades [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 102: Spiegel Einstellen
• An der Oberkante B muss der Horizont sichtbar sein. • An der Unterkante C muss der sichtbare Bereich so nah wie möglich an das Fahrzeug heranreichen. Abb. 60: Spiegel am Fahrzeug einstellen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 103: Anzeigen Im Display
Inbetriebnahme 6 Anzeigen im Display 6.3.1 Übersicht: Display 1 Anzeige für Warnleuchten und Kontrollleuchten 2 Anzeige für Füllstand des Kraftstoffs 3 Anzeige für Betriebsstunden Abb. 61: Display [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 104: Warnleuchten Und Kontrollleuchten
Leuchtet bei angezogener Parkbremse. Der Fahrantrieb ist bei betätigter Parkbremse ge- sperrt. Warnleuchte „Motortemperatur“ Leuchtet, wenn die maximal zulässige Motortem- peratur erreicht ist. 1) Fahrzeug anhalten. 2) Motor abstellen und Kühlsystem reinigen: [} 245] Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 105 Stabilitätsanzeige Fahrzeuge mit teleskopierbarer Ladeanlage sind mit einer Stabilitätsanzeige ausgestattet. Die Stabilitätsanzeige ist in der Kabine an der rechten Sei- te der Frontschreibe am Kabinenholm angebracht. Abb. 63: Lage der Stabili- tätsanzeige [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 106 1 Warnleuchten (grün, orange, rot) 2 Bereitschaftsanzeige-Leuchte (grün) 3 Taste „SYSTEM CHECK“ Grün Es besteht leichte Kippgefahr des Fahrzeugs. Gelb Es besteht erhöhte Kippgefahr des Fahrzeugs. Rot Es besteht akute Kippgefahr des Fahrzeugs. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 107: Fahrzeug In Betrieb Nehmen
Drehzahl langsam steigern. ► Während den ersten 100 Betriebsstunden Motor nicht voll belasten. ► Keine zusätzlichen Starthilfen (z. B. Startpilot) ver- wenden. ► Autorisierte Fachwerkstatt kontaktieren, wenn der Mo- tor nicht startet. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 108 • Belastung bei wechselnder Drehzahl des Motors stei- gern. – Die Höchstgeschwindigkeit wird erreicht, wenn der Fahrantrieb eine Temperatur zwischen 20 und 30 °C erreicht hat. • Vorgeschriebene Wartungsintervalle einhalten und die Wartung entsprechend durchführen lassen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 109 ▪ Batterietrennschalter nach links drehen. ð Batterie ist von der elektrischen Anlage getrennt. ▪ Batterietrennschalter nach rechts drehen. Abb. 65: Lage des Batte- ð Batterie ist an die elektrische Anlage angeschlossen. rietrennschalters [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 110: Motor Starten
• Unter 0 °C dauert der Glühvorgang ca. 15 – 60 Sekun- den. Der Glühvorgang ist abgeschlossen, sobald die Kontroll- Abb. 67: Kontrollleuchte Vorglühen leuchte im Display erlischt. Motor starten, sobald die Kontrollleuchte erlischt. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 111: Motor Nicht Bei Niedriglast Betreiben
• Schmierölverbrauch steigt an. • Motor verschmutzt durch Schmieröl im Abgassystem. – Diese Verschmutzung ist durch bläuliche Abgase erkennbar; Schmieröl wird verbrannt. Den Motor mit einer Belastung von mehr als 20 % betrei- ben. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 112: Motor Stoppen
Batterie kann zu Unfällen führen. Aus Batterien kann Knallgas entweichen, welches sich bei Funkenbildung leicht entzünden und schwere Verletzungen verursachen kann. ► Das Starthilfekabel nicht an den Minuspol der entlade- nen Batterie anklemmen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 113 Fahrzeugelektrik vor oder die Batterie ist defekt. Leuchten die Kontrollleuchten nicht, keine Starthilfe durchführen. Leuchten die Kontrollleuchten nicht, Fehler in der Fahrzeugelektrik suchen oder, falls nötig, eine funkti- onstüchtige Batterie einbauen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 114 Funkenbildung entzünden können. Mindes- tens 30 cm Abstand zur Batterie einhalten. Motor des Fahrzeugs mit der entladenen Batterie starten. ð Springt der Motor des Fahrzeuges nicht nach 15 Sekunden an, eine Minute warten und Vorgang wiederholen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 115 Inbetriebnahme 6 Nach erfolgreichem Start [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 116: Bedienung
Lose Gegenstände in der Kabine oder verschmutze Pedale können die Funktion des Pedals beeinträchtigen und zu Unfällen mit schweren Verletzungen oder Tod führen. ► Pedale sauber halten. ► Keine Gegenstände im Bereich der Pedale ablegen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 117 Fall mit weniger Hydrauliköl versorgt. Mit Brems-Inchpedal bremsen ▪ Pedal treten. ð Spätestens nach halben Pedalweg ist ein fester Widerstand spürbar. Die Bremslichter leuchten auf. ð Fahrzeug bremst ab. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 118 Bei angezogener Parkbremse ist der Fahrantrieb des Fahr- zeugs deaktiviert. Dies wird durch Leuchten der Kontroll- leuchte angezeigt. Nach Lösen der Parkbremse erlischt die Kontrollleuchte und der Fahrantrieb ist wieder aktiv - Fahren ist wieder möglich. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 119 Hebel leicht in Richtung X nach oben ziehen und Knopf K mit dem Daumen drücken. ð Raste vom Hebel ist gelöst. Hebel komplett nach unten drücken. ð Kontrollleuchte erlischt. ð Parkbremse ist gelöst. Abb. 72: Bedienhebel für Parkbremse [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 120: Fahrzeug Lenken
Lenkung erfordert dann aber größere Kräfte und die Len- kung funktioniert nur langsam. Dieser Umstand ist beson- ders beim Abschleppen des Fahrzeugs zu berücksichtigen. Die Abschleppgeschwindigkeit an das veränderte Lenkver- halten anpassen (Schrittgeschwindigkeit)! Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 121: Lenkung Synchronisieren
ð Ggf. den Vorgang wiederholen, bis die Räder von Vorder- und Hinterachse bei Geradeausfahrt in ei- ner Spur laufen. ð Die Lenkung ist synchronisiert. Lässt sich die Lenkung nicht mehr synchronisieren, Len- kung von einer autorisierten Fachwerkstatt prüfen lassen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 122: Fahrzeug Fahren
Weiterhin besteht eventuell die Verpflichtung das Fahrzeug für den öffentlichen Straßenverkehr zuzulassen, sowie die Verpflichtung Kennzeichen (Nummernschilder) an das Fahrzeug anzubringen. Die Verantwortung für die Erfüllung dieser Anforderungen und Verpflichtungen liegt allein beim Besitzer des Fahr- zeugs. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 123 Abb. 74: Fahrtrichtung umschalten ð Symbol erscheint im Display. ð Fahrtrichtung vorwärts eingeschaltet. ▪ Schalter in Stellung II bringen. ð Symbol erscheint im Display. ð Optional ertönt ein Warnton. ð Fahrtrichtung rückwärts eingeschaltet. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 124: Fahrzeug Mit Pedal Beschleunigen
Mit dem Pedal wird die Motordrehzahl stufenlos geregelt. Die Motordrehzahl hat Auswirkungen auf: • die Arbeitsbewegungen der Ladeanlage, • die Arbeitsbewegungen des Anbauwerkzeugs, • die hydraulischen Funktionen des Anbauwerkzeugs, Abb. 75: Gaspedal Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 125 Das Handgas wird mit dem Hebel 1 bedient. ▪ Hebel in Richtung I bewegen. ð Drehzahl des Motors nimmt zu. Abb. 76: Fahrzeug mit Handgas beschleunigen ▪ Hebel in Richtung II bewegen. ð Drehzahl des Motors nimmt ab. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 126: Handinchung Bedienen
Nachfolgende Tätigkeiten gelten für das Abstellen und Par- ken des Fahrzeugs nach dem täglichen Betrieb. Außerdem gelten die Tätigkeiten für den Transport des Fahrzeugs, sowie alle Wartungs- und Inspektionsarbeiten, sofern sie in dieser Betriebsanleitung beschrieben sind. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 127 Verriegelung für das Anbauwerkzeug, durchführen. • Kraftstoff auffüllen. • Alle Flüssigkeitsstände kontrollieren ggf. nachfüllen. • Fahrzeug gegen unbefugtes Benutzen sichern. – Zündschlüssel abziehen. – Scheiben schließen. – Türen, Verschlussdeckel der Tanks und Motorhau- be abschließen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 128: Auf Öffentlichen Straßen Fahren
Unfälle verursacht werden, die zu schweren Verletzun- gen oder Tod führen können. ► Arbeitsscheinwerfer bei Fahrten auf öffentlichen Stra- ßen ausschalten. ► Nationale Vorschriften beim Beleuchten von Baustel- len beachten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 129 6) Rückspiegel kontrollieren, ggf. einstellen. 7) Lenksäule in vorderste Stellung bringen. 8) Fahrertür und Fenster schließen. 9) Arbeitsscheinwerfer ausschalten. 10) Ladeanlage arretieren. 11) Sicherheitsgurt anlegen. 12) Gefahrloses Abfahren sicherstellen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 130: Mit Anhänger Fahren
Fahrzeugs, der Bediener muss damit vertraut sein und entsprechend handeln. • Lenkart des Fahrzeugs und Wendekreis des Anhän- gers beachten. • Vor Bergabfahrten die Fahrgeschwindigkeit reduzieren bzw. den Gegebenheiten anpassen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 131: Voraussetzungen Zum Fahren Mit Anhänger
Die Voraussetzungen für den Betrieb einer Anhängerkupp- siehe : Voraussetzungen zum Fahren mit lung beachten Anhänger auf Seite 131 siehe Zulässige Stützlasten und Anhängelasten beachten: Anhängelasten und Stützlast auf Seite 282 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 132: Rangierkupplung Bedienen
5692), DIN 74053 (ISO 1102) oder DIN 74054 (ISO 8755) verwendet werden. Die maximal zulässige Stützlast und Anhängelast einhal- siehe Anhängelasten und Stützlast auf Seite 282 ten: Das Typenschild auf der Anhängerkupplung führt die zu- lässigen Zugösen auf. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 133 Anhängerkupplung von Hand schließen WARNUNG Quetschgefahr durch herunter schnellenden Bolzen der Anhängerkupplung! Das schlagartige Herunterschnellen des Kupplungsbolzens kann zu Verletzungen führen. ► Nicht mit der Hand an den Kupplungsbolzen fassen. ► Schutzhandschuhe tragen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 134 Bedarf ab- und angebaut werden. Beide Bolzensicherungen entfernen. Beide Bolzen herausziehen. Automatische Anhängerkupplung abnehmen. Der Anbau der automatischen Anhängerkupplung erfolgt in umgekehrter Reihenfolge. Abb. 82: Automatische Anhängerkupplung ab- bauen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 135: Beleuchtung Und Signalanlage Bedienen
Richtung drehen. 7.5.2 Blinker bedienen ▪ Lenkstockschalter in Richtung I bringen. ð Kontrollleuchte blinkt. ð Blinker rechts blinkt. ▪ Lenkstockschalter in Richtung II bringen. ð Kontrollleuchte blinkt. ð Blinker links blinkt. Abb. 84: Blinker bedienen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 136 Schalter in Stellung I bringen. ð Kontrollleuchte blinkt. ð Blinker ist auf beiden Seiten eingeschaltet. Abb. 86: Warnblinkanlage ▪ Schalter in Stellung 0 bringen. bedienen ð Kontrollleuchte blinkt nicht. ð Blinker ist auf beiden Seiten ausgeschaltet. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 137: Arbeitsscheinwerfer Bedienen
Arbeitsscheinwerfer bei Fahrten auf öffentlichen Stra- ßen ausschalten. ► Nationale Vorschriften beim Beleuchten von Baustel- len beachten. Das Fahrzeug ist mit Arbeitsscheinwerfern vorn und hinten ausgestattet sowie optional mit einem Arbeitsscheinwerfer am Teleskoparm. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 138 ▪ Kippschalter in Stellung I bringen. ð Arbeitsscheinwerfer am Teleskoparm ist eingeschaltet. ▪ Kippschalter in Stellung 0 bringen. ð Arbeitsscheinwerfer am Teleskoparm ist ausgeschal- tet. Abb. 90: Schalter für Ar- beitsscheinwerfer am Te- leskoparm Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 139: Scheibenwischer Bedienen
Scheibenwischer für Kabinendachscheibe bedienen Wenn das Fahrzeug mit Scheibenwischer und Scheiben- waschanlage für die Kabinendachscheibe ausgestattet ist, werden diese mit dem Kippschalter 2 in der gleichen Weise wie der Scheibenwischer für die Heckscheibe bedient. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 140: Heizung, Lüftung Und Klimaanlage Bedienen
Abb. 95: Übersicht der Die Kabine kann bei abgeschalteter Heizung mit dem Ge- Belüftungsdüsen bläse oder über die Seitenscheibe oder die Heckscheibe belüftet werden. Seitenscheibe und Heckscheibe im geöff- neten Zustand immer arretieren. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 141: Mit Dem Fahrzeug Arbeiten
Bis 1000 Volt 1 m Über 1000 Volt bis 110 Kilovolt 3 m Über 110 Kilovolt bis 220 Kilovolt 4 m Über 220 Kilovolt 5 m Unbekannte Nennspannung 5 m Wenn Zweifel über die Nennspannung bestehen den Min- destabstand von fünf Metern einhalten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 142 Nicht unter die angehobene Ladeanlage treten. ► Arbeiten mit angehobener und ausgefahrener Lade- anlage nur mit äußerster Vorsicht durchführen. ► Anbauwerkzeug bei angehobener und ausgefahrener Ladeanlage nicht bis Anschlag einkippen. Abb. 96: Warnung herabfallende Gegenstände Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 143 ► Teleskoparm erst einfahren, dann Ladeanlage absen- ken. ► Auf öffentlichen Straßen nur mit eingefahrenem Tele- skoparm fahren. ► Ladeanlage während der Fahrt so nah am Boden wie möglich halten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 144 • Verringern der Fahrgeschwindigkeit vor der Talfahrt. • Immer Sicherheitsgurt tragen. • Körperteile dürfen nicht aus dem Fahrzeug ragen. • Fahrzeug mit angehobener Ladeanlage vorsichtig len- ken. • Zugelassene Nutzlasten nicht überschreiten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 145 Teleskoparm einfahren, bzw. Ladeanlage ab- senken. Die Stabilitätsanzeige warnt nur im Falle der ungenügen- den Standsicherheit in Längsrichtung und nach vorne. Seit- liche Belastungen werden von der Stabilitätsanzeige nicht angezeigt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 146 ð Die Stabilitätsanzeige muss umgehend von einer auto- risierten Fachwerkstatt kontrolliert und in Stand gesetzt werden. Alle Reparatur-und Einstellarbeiten an der Stabilitätsanzei- ge und Überlastabschaltung dürfen nur von autorisiertem Fachpersonal vorgenommen werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 147 Zulässige Neigung des Fahrzeugs Die zulässige Neigung des Fahrzeugs darf beim Betrieb nicht überschritten werden. Die zulässige Neigung unter- scheidet sich beim Hebebetrieb und beim Transportbetrieb: Hebebetrieb Transportbetrieb ± 2° max. ± 10° max. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 148: Überlastabschaltung
Bei zu hoher Last wird die Überlastabschaltung aktiv. Ein schnelles oder ruckartiges Absenken kann zum Kippen des Fahrzeugs und dadurch zu schweren Verletzungen oder Tod führen. ► Teleskoparm langsam und vorsichtig absenken, wenn die Überlastabschaltung aktiv geworden ist. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 149 • Fahren mit zu hoher Geschwindigkeit oder zu schnel- lem Fahren in engen Kurven. Alle Prüf- Reparatur- und Einstellarbeiten an Stabilitätsan- zeige und Überlastabschaltung dürfen nur von autorisier- tem Fachpersonal vorgenommen werden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 150 Schalter 1 in Stellung III drücken und halten. Abb. 104: Schalter Über- Bei gedrücktem Schalter mit dem Joystick die Last lastabschaltung verringern (z. B. Last absetzen). Die Überlastabschaltung ist nur deaktiviert, solange der Schalter gedrückt ist, höchstens jedoch 30 Sekunden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 151: Teilautomatisches Teleskopieren Und Arbeitsmodi
Teleskoparm im oberen Bereich automatisch einfahren. Ist dies nicht der Fall, ist das Vertical Lift System defekt. In diesem Fall nicht mit dem Fahrzeug arbeiten. Das Verti- cal Lift System muss von Fachpersonal geprüft und einge- stellt bzw. repariert werden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 152 Die Arbeitsmodi werden mit den Kippschalter 1 eingeschal- tet. Schaufelmodus: ▪ Kippschalter 1 in Stellung I bringen. ð Stapelmodus ist eingeschaltet. Abb. 107: Schalter Ar- beitsmodi Stapelmodus: ▪ Kippschalter 1 in Stellung II bringen. ð Schaufelmodus ist eingeschaltet. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 153 Die Funktionen Senken und Auskippen werden durch Um- schalten des Schalthebels mechanisch gesperrt. ▪ Schalthebel in Richtung I bewegen. ð Sperrfunktion ist eingeschaltet. Abb. 108: Schalthebel für Sperrfunktion des Joy- ▪ Schalthebel in Richtung 0 bewegen. sticks ð Sperrfunktion ist ausgeschaltet. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 154 Differential gelegentlich weiterhin gesperrt sein. Dies macht sich durch mehr Kraftaufwand beim Lenken bemerkbar. Mit leichten Lenkbewegungen in beide Richtungen oder durch Wechseln der Fahrtrich- tung die Differentialsperre lösen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 155 Fahrzeug mit Unterlegkeilen gegen Wegrollen si- chern. Einen großen Bereich um das Fahrzeug herum mit Leinen, Bändern oder Absperrband absperren. Personen am Betreten dieses Bereichs hindern. Umgehend eine autorisierte Fachwerkstatt mit der Reparatur des Fahrzeugs beauftragen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 156 Teleskoparm komplett einfahren und Ladeanlage ab- senken. Motor abstellen. Zündung einschalten. Joystick und alle Hebel und Schalter des Hydraulik- systems mehrfach in alle Stellungen betätigen. Hydrauliköltank durch Öffnen der Einfüllöffnung ent- lasten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 157: Anbauwerkzeuge Ankuppeln
Nur zugelassene Anbauwerkzeuge verwenden. ► Keine beschädigten Anbauwerkzeuge verwenden. ► Vor Arbeitsbeginn Anbauwerkzeuge immer auf Be- schädigungen, richtige Verriegelung und festen Sitz kontrollieren. ► Nicht mit beschädigter Anbauwerkzeugaufnahme / Anbauwerkzeugverriegelung arbeiten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 158 Dadurch können Unfälle verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Arbeiten sofort unterbrechen, wenn Personen den Gefahrenbereich betreten. ► Spiegel korrekt einstellen. Sichthilfen z. B. Kamera verwenden. ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 159 Die Verriegelung von nicht korrekt verriegelten Anbauwerk- zeugen kann sich ungewollt Lösen. Dadurch können Unfäl- le verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Nach dem Anbauen von Anbauwerkzeugen immer die korrekte Verriegelung kontrollieren. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 160 ð Falls nötig, das Anbauwerkzeug mit einem geeig- neten Werkzeug B anheben. Verriegelungsbolzen gegen Herausrutschen mit dem Sicherungsstecker 4 sichern. ð Werkzeugaufnahme ist verriegelt. Abb. 110: Anbauwerk- zeug ankuppeln mit me- chanischer Verriegelung Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 161: Hydraulikanschlüsse Vom Druck Entlasten
Die Hydraulikanschlüsse an der Ladeanlage müssen drucklos gemacht werden, um Hydraulikanschlüsse von Anbauwerkzeugen ankuppeln oder abkuppeln zu können. Optional kann das Fahrzeug mit Hydraulikanschlüssen ausgestattet sein, die unter Druck angekuppelt und abge- kuppelt werden können. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 162: Hydraulikanschlüsse Ankuppeln Und Abkuppeln
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hydrauliksystem gelangen und dort Schäden verursachen! ► Hydraulikanschlüsse vor dem Anschließen oder Ab- nehmen reinigen. ► Nicht benötigte Hydraulikanschlüsse mit Schutzkap- pen verschließen. ► Fehlende Schutzkappen ersetzen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 163 ð Hydraulikanschlüsse dürfen sich nicht lösen. Kontrollieren, ob das Hydrauliksystem des Anbau- werkzeugs sowie die Hydraulikanschlüsse dicht sind. ð Hydraulikanschlüsse sind angekuppelt. siehe Hydraulikan- Zum Arbeiten mit Anbauwerkzeugen: schlüsse vorne bedienen auf Seite 173 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 164 ► Anbauwerkzeuge nur auf festem und ebenem Unter- grund abstellen. ► Anbauwerkzeuge mit beweglichen Teilen (z.B. Grei- ferschaufel) schließen. ► Sicherstellen, dass das Anbauwerkzeug sicher steht, ggf. vorgesehene Stützen verwenden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 165 Fahrzeug zurückfahren, wenn die Aufnahmehaken gelöst sind. ð Das Anbauwerkzeug ist abgekuppelt. Verriegelungsbolzen 3 am dafür vorgesehenen Ort A aufbewahren und sichern, wenn diese nicht benötigt werden. Abb. 115: Abkuppeln mit mechanischer Verriege- lung [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 166 Ladeanlage absenken und Anbauwerkzeug auskip- pen. ð Die Aufnahmebolzen lösen sich aus den Aufnah- mehaken. Fahrzeug zurückfahren, sobald die Aufnahmehaken gelöst sind. ð Das Anbauwerkzeug ist abgekuppelt. Abb. 116: Hydraulische Verriegelung bedienen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 167: Dreipunktaufnahme Und Zapfwelle
Durch zu schwere Heckanbauwerkzeuge kann die Drei- punktaufnahme beschädigt werden. Das max. zulässige Anbaugewicht für die Dreipunktaufnahme beträgt 500 kg. ► Zulässiges Anbaugewicht beachten. ► Keine Heckanbauwerkzeuge verwenden, die schwe- rer als 500 kg sind. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 168 Kippschalter in Stellung I bringen. ð Kippschalter bleibt in Stellung I. ð Dreipunktaufnahme senkt sich. ▪ Kippschalter in Stellung II bringen. ð Dreipunktaufnahme hebt sich, solange der Kippschal- ter gedrückt wird. Abb. 117: Dreipunktauf- nahme Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 169 Abb. 119: Transportstel- lung Dreipunktaufnahme ð a Arbeitsstellung niedrig ð b Arbeitsstellung hoch ð c Transportstellung Beide Bolzensicherungen wieder anbringen. ð Dreipunktaufnahme ist verstellt. Die Dreipunktaufnahme in Arbeitsstellung bringen erfolgt in umgekehrter Reihenfolge. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 170 Der maximale Knickwinkel von Gelenkwellen richtet sich neben den konstruktiven Vorgaben auch nach der Form und Größe der Schutzeinrichtungen. Die Maße des Zapfwellenschutzes sind der nebenstehen- den Abbildung zu entnehmen. Abb. 120: Zapfwelle Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 171 Seitenkonsole bedient. ü Bediener sitzt auf dem Sitz. ▪ Kippschalter in Stellung I bringen. ð Die Zapfwelle ist eingeschaltet. ▪ Kippschalter in Stellung 0 bringen. ð Die Zapfwelle ist ausgeschaltet. Abb. 121: Schalter für Zapfwellenbetrieb [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 172: Hydraulikanschlüsse Vorne Bedienen
Hydraulikanschlüsse ankup- peln und abkuppeln auf Seite 162 Optional können folgende Hydraulikanschlüsse an der La- deanlage installiert sein: • Zusätzliche Hydraulikanschlüsse vierter Steuerkreis • Hydraulikanschluss Druckloser Rücklauf • Hydraulikanschlüsse High Flow Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 173 Hand gehalten zu werden. Diese Funktion ist für bestimmte Anbauwerkzeuge notwendig, die einen Hydraulikölmotor besitzen, der mit einem dauerhaf- ten Ölstrom versorgt werden muss, z. B. Kehrbesen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 174: Zusätzliche Hydraulikanschlüsse Bedienen
Mit der dieser Funktion können zusätzliche Hydraulikan- schlüsse an der Ladeanlage bedient werden. Diese Funkti- on ist notwendig, wenn die serienmäßigen Hydraulikan- schlüsse für bestimmte Anbauwerkzeuge nicht ausreichen. Abb. 124: Zusätzliche Hy- draulikanschlüsse an der Ladeanlage Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 175 Um die zusätzlichen Hydraulikanschlüsse anzukuppeln, müssen sie vorher drucklos gemacht werden. ü Schalter 1 ist in Stellung I. ▪ Zusatzhebel mehrmals hin und her bewegen. ð Die Hydraulikanschlüsse an der Ladeanlage sind drucklos. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 176 Seite 162 Zusätzliche Hydraulikanschlüsse im Dauerbetrieb Die Zusätzlichen Hydraulikanschlüsse können ebenfalls im Dauerbetrieb betrieben werden. Die Bedienung erfolgt wie siehe Standard bei den Standard Hydraulikanschlüssen: Hydraulikanschlüsse im Dauerbetrieb auf Seite 173 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 177 Hydrauliköl benötigen. Die Hydraulikanschlüsse High Flow befinden sich auf der rechten Seite an der Ladeanlage: • Der rote Anschluss A ist der Vorlauf. • Der blaue Anschluss B ist der Rücklauf. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 178 ð High Flow ist eingeschaltet. Hydraulikanschluss High Flow ausschalten: Bedienhebel über den Widerstand zurück in die Mit- telstellung bewegen. Kippschalter in Stellung 0 bringen. ð High Flow ist ausgeschaltet. Abb. 128: High Flow be- dienen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 179 Roten Sicherungsknopf hineindrücken. ð Verschlussbügel ist entriegelt. Verschlussbügel umlegen. Gegenstück vom Anbauwerkzeug abnehmen. Schutzklappe schließen, damit die Hydraulikan- schlüsse nicht verschmutzen. Verschlussbügel umlegen. ð Roter Sicherungsknopf rastet ein. ð Hydraulikanschlüsse sind abgekuppelt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 180: Hydraulikanschlüsse Hinten Bedienen
ð Hydraulikanschluss 3 ist Druckseite, Hydraulikan- schluss 4 ist Rücklauf. Bedienhebel loslassen. ð Bedienhebel geht in Nullstellung. Bedienhebel in Stellung B bringen. ð Hydraulikanschluss 4 ist Druckseite, Hydraulikan- Abb. 130: Hydraulikan- schluss 3 ist Rücklauf. schlüsse am Heck Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 181: Hydraulikanschlüsse Am Heck Doppeltwirkend
Heck im schluss 3 ist Rücklauf. Dauerbetrieb bedienen ▪ Schalter in Stellung II bringen. ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikan- schluss 3 ist Druckseite. ▪ Schalter in Stellung 0 bringen. ð Hydraulikanschlüsse am Heck sind ausgeschaltet. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 182: Elektrofunktionen Bedienen
Vorrichtungen am Anhänger oder Anbauwerk- zeug anschließen zu können. Immer eine Zusatzbeleuch- tung am angehängten Anbauwerkzeug anbringen, wenn die Rückleuchten und andere Lichter verdeckt sind. Abb. 134: Steckdose 7- polig am Heck Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 183: Mit Anbauwerkzeugen Arbeiten
Zugelassene Nutzlast nicht überschreiten. VORSICHT Unfallgefahr durch Überlastung und ruckartige Bewe- gungen! Überlastungen und ruckartige Bewegungen können zu Un- fällen mit Verletzungen führen. ► Nutzlasten des Fahrzeugs beachten. ► Steuerhebel vorsichtig betätigen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 184 Teleskopieren und Arbeitsmodi auf Seite 151 ► Für Arbeiten mit der Palettengabel den Stapelmodus wählen. ► Für Arbeiten mit anderen Anbauwerkzeugen den Schaufelmodus wählen. Diese Betriebsanleitung beschreibt ausschließlich das Be- nutzen der folgenden Anbauwerkzeuge. • Leichtgutschaufel Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 185: Leichtgutschaufel Und Erdschaufel Verwenden
Vor erstmaliger Arbeit den Umgang mit der Schaufel auf freiem und sicherem Gelände üben. Für Arbeiten mit Schaufeln den Schaufelmodus wählen: siehe Teilautomatisches Teleskopieren und Arbeitsmodi auf Seite 151 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 186 Zum Abladen gerade an die Abladestelle heranfah- ren. Anbauwerkzeug erst kurz vor der Abladestelle auf die benötigte Höhe anheben. So weit wie nötig vorwärts fahren. Anbauwerkzeug auskippen. ð Das Material fällt heraus. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 187 Über die zu hebende Last fahren. Kette sicher an der Last einhängen. ð Last kann angehoben und transportiert werden. Abb. 137: Arbeiten mit Lasthaken 7.12.4 4-in-1-Schaufel verwenden Vor erstmaliger Arbeit den Umgang mit der 4-in-1-Schaufel üben. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 188 Schaufel öffnen. Schaufel über dem aufzunehmenden Gegenstand platzieren. Ladeanlage absenken. Schaufel schließen. ð Aufzunehmenden Gegenstand anheben und transpor- tieren. Abb. 138: Große, sperri- ge Gegenstände greifen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 189 Vordere Schaufelhälfte hochklappen. Schaufel auf den Boden absenken. Tiefe des Abtrags mit der Hubhydraulik einstellen. Anstellwinkel der hinteren Schneidleiste einstellen. ð Durch Vorwärtsfahrt die Fläche planieren. Abb. 140: Mit 4-in-1- Schaufel planieren [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 190 In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm abgeschoben werden. Flachlagiges Auftragen Schaufel mit auszubringenden Material befüllen. Schaufel je nach Material und Fließgeschwindigkeit öffnen. ð Material gleichmäßig auf Oberfläche auftragen. Abb. 143: Auftragen von Material Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 191 Die Palettengabel besteht aus dem Gabel- träger und den Gabelzinken. Die Gabelzinken sind immer paarweise im Lieferzustand zu benutzen. Zur Benutzung der Palettengabel muss der Bediener speziell ausgebildet sein. Die Gabelzinken der Palettengabel sind verstellbar. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 192 Quetschgefahr beim Verschieben der Gabelzinken! Zwischen Gabelträger und Gabelzinken können Finger und Hände eingequetscht werden. ► Beim Verschieben der Gabelzinken nicht auf die Gleit- fläche des Gabelträgers fassen. ► Schutzhandschuhe tragen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 193 ► Das Stapeln von Stückgut mit Fahrzeugen ohne Fah- rerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 194 Auf dem Transportweg Höhe ggf. anpassen. • Last in Gefällen oder Steigungen bergseitig führen. • Ggf. mit Spanngurten sichern. • Große, sperrige Last ggf. rückwärts transportieren, um ausreichend Sicht zu gewährleisten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 195 Zurückfahren bis die Palettengabel frei abgesenkt werden kann (6). ð Palettengabel absenken (7). Von der Abladestelle rückwärts wegfahren. Abb. 147: Last absetzen 7.12.6 Arbeitsplattform Das Anbauen einer Arbeitsplattform ist für dieses Fahrzeug untersagt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 196: Transport
Fahrzeug nur soweit abschleppen, wie für den Ab- schleppvorgang notwendig ist, jedoch maximal 500 Meter. ► Geschwindigkeit von maximal 5 km/h nicht über- schreiten. ► Bei längeren Strecken ein Transportfahrzeug einset- zen oder das Fahrzeug vor Ort instandsetzen lassen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 197: Fahrzeug Abschleppen
Teile der Ventile der Verstellpumpe zerstört werden. ► Nach dem Abschleppen die Gewindebolzen bis zum Anschlag wieder herausdrehen und die Gewindebol- zen mit den Sechskantmuttern sichern! Der Fahrbe- trieb ist sonst nicht möglich! [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 198 ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 4 mm und Schraubenschlüssel Schlüsselweite 13 mm Gewindebolzen 1 bis zum Anschlag herausdrehen. Sechskantmutter 2 mit einem Drehmoment von 22 Nm festziehen. Fahrantrieb auf vorsichtig auf Funktion kontrollieren. ð Fahrzeug ist nach Instandsetzung fahrbereit. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 199 ð Das Fahrzeug kann abgeschleppt werden. Falls anstelle der Abschleppvorrichtung eine Automatische Abb. 149: Abschleppvor- Anhängerkupplung oder Rangierkupplung am Fahrzeug richtung montiert ist, ist diese als Abschleppvorrichtung zu benut- zen, siehe Anhängerkupplungen auf Seite 131 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 200: Fahrzeug Verladen
• Zulässiges Gesamtgewicht bzw. zulässige Achslast des Transportfahrzeugs darf beim Beladen bzw. Transportieren nicht überschritten werden. • Teilladung so verteilen, dass alle Achsen des Trans- portfahrzeugs anteilig belastet werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 201: Fahrzeug Verladen
– Angegebene maximale Steigung nicht überschrei- ten. – Nur Auffahrrampen mit rutschfestem Belag ver- wenden. • Sicherstellen, dass die Ladefläche frei ist und die Zu- fahrt nicht behindert wird, z. B. durch Aufbauten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 202: Sicherheitshinweise Zur Kranverladung
Fahrzeug verzurren siehe Fahrzeug verzurren auf Seite 205 8.2.3 Sicherheitshinweise zur Kranverladung Nur mit den Aufklebern gekennzeichnete Kranösen zum Einhängen des Ladegeschirrs verwenden. Abb. 151: Hinweisaufkle- ber Kranösen Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 203 • Nicht unter angehobene Last treten. • Hinweise im Merkheft Erdbaumaschinen der Tiefbau- Berufsgenossenschaft und Sicherheitshinweise in die- siehe Abschleppen, ser Betriebsanleitung beachten Verladen und Transport auf Seite 39 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 204: Fahrzeug Mit Kran Verladen
Fahrzeug mit einem Ladegeschirr an den Kranösen befestigen. Fahrzeug an den Kranösen mit geprüften und ausreichend dimensionierten Hebezeugen be- festigen. Fahrzeug mit Kran vorsichtig anheben, langsam über Abb. 153: Kranverladung der Abladestelle platzieren und vorsichtig absetzen. mit Ladegeschirr Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 205: Fahrzeug Transportieren
Fahrzeug den. • Während des Transportierens dürfen sich keine Perso- nen im und am Fahrzeug befinden. • Die Vorschriften zur Ladungssicherung sind zu beach- ten. • Witterungsverhältnisse beachten (z. B. Eis, Schnee). [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 206 Gesamtgewicht seines Transportfahrzeugs in- Abb. 156: Fahrzeug kor- klusive des verladenen Fahrzeugs kennt. rekt verzurren Sicherstellen, dass der Fahrer die gesetzlichen Transportbestimmungen des Landes in dem bzw. in denen der Transport stattfinden soll, kennt. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 207: Wartung
Hinweise zum Fahrzeug und Anbauwerkzeug • Wartungs- und Inspektionsarbeiten nur durchführen, wenn das Fahrzeug gesichert ist. • Eine angehobene Ladeanlage kann sich plötzlich sen- ken und schwere Verletzungen verursachen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 208 Feuer vermeiden. • Brände am Fahrzeug und brennende Flüssigkeiten nicht mit Wasser löschen. • Geeignete Löschmittel wie z. B. Pulver-, Kohlendioxid- oder Schaumfeuerlöscher verwenden. • Im Brandfall immer die Feuerwehr rufen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 209 • Bei Fahrzeugen mit Senkbremsventilen an Hubzylin- der oder Kippzylinder müssen zum Absenken der La- deanlage die Ventile geöffnet werden. Hinweise zu Verschraubungen, Rohrleitungen, Hydraulikschläuchen • Hydraulikschläuche müssen nach einer Gebrauchs- dauer von sechs Jahren erneuert werden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 210 Arbeiten an der Batterie oder der elektrischen Anlage vorgenommen werden. • Altbatterien umweltgerecht und getrennt von anderem Abfall entsorgen. Hinweise zur elektrischen Anlage • Beim Abklemmen der Batterie immer die richtige Rei- henfolge einhalten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 211: Sicherungsstütze Für Ladeanlage Anbringen
Sicherungsstütze montieren, wenn Arbeiten unter der angehobenen Ladeanlage unumgänglich sind. HINWEIS Schäden am Hubzylinder der Ladeanlage. Eine falsch montierte Sicherungsstütze kann Schäden am Hubzylinder verursachen. ► Sicherungsstütze nur wie abgebildet und beschrieben montieren. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 212 ð Ladeanlage ist gegen Absinken gesichert. Vor Inbetriebnahme des Fahrzeuges die Sicherungsstütze vom Hubzylinder demontieren und an den vorbestimmten Lagerort (Fahrzeugrahmen hinten links) montieren. Die De- montage erfolgt in entgegengesetzter Reihenfolge. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 213: Tägliche Und Wöchentliche Wartung
[} 244] Pedale reinigen [} 245] Kühler reinigen [} 246] Luftfilter reinigen [} 248] Luftansaugleitung kontrollieren [} 250] Lenkung auf Funktion kontrollie- [} 251] Verstellung der Lenksäule kon- trollieren [} 252] Scheibenwischer und Scheiben- waschanlage kontrollieren [} 253] Batterie warten [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 214 [} 257] Hydraulische Steuerkreise auf Funktion kontrollieren [} 258] Riemen kontrollieren/spannen [} 260] Sitz kontrollieren [} 261] Sicherheitsgurt auf Funktion kon- trollieren [} 263] Türen und Fenster kontrollieren [} 264] Sicherheitsaufkleber und Hinweis- aufkleber kontrollieren [} 265] Bereifung kontrollieren Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 215: Wartungszugänge Am Fahrzeug
Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. HINWEIS Beschädigungen des Motors durch lose Gegenstände im Motorraum! ► Alle Werkzeuge und Gegenstände vor dem Schließen der Motorhaube aus dem Motorraum entfernen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 216 Motorhaube schließen Motohaube am Handgriff greifen und schließen. ð Motorhaube ist verriegelt. Durch Ziehen am Handgriff kontrollieren, ob der Ver- schluss der Motorhaube eingerastet ist. Motorhaube mit Schlüssel abschließen. Abb. 158: Motorhauben- griff Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 217: Sichtkontrolle Durchführen
• Kabinenscheiben auf Brüche, Risse und Steinschläge kontrollieren. • Zustand der Beleuchtung und Arbeitsscheinwerfer kontrollieren. • Reifen auf eingedrungene, scharfkantige Gegenstände und Schäden kontrollieren. • Reifen auf Verschleiß kontrollieren. • Zustand aller Sicherheitsaufkleber und Warnaufkleber kontrollieren. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 218: Verschleißplatten Vom Teleskoparm Kontrollieren
Bei Ausfall des Gestänges ist das Vertical Lift System (VLS) ohne Funktion. Dadurch können Unfälle verursacht werden, die schwere Verletzungen oder Tod zur Folge ha- ben können. ► Zustand des Gestänges kontrollieren. ► Zustand der Befestigungsschrauben kontrollieren. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 219 • Hydraulikanschlüsse aller Steuerkreise, Auto-Hitch-An- hängerkupplung, Kipperanschlüsse kontrollieren. • Schlauchleitungen der Bremsanlage und den Behälter für die Bremsflüssigkeit kontrollieren. • Vorder-und Hinterachse kontollieren. Defekte und Undichtigkeiten von einer autorisierten Fach- werkstatt tauschen lassen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 220: Tabellen Für Betriebsstoffe Und Füllmengen
40,0 l Fettschmierstellen Mehrzweckfett wasserbeständig Betriebsstoffe Achsen Position Fassungsvermö- Flüssigkeit Spezifikation Je Achse 2,5 l Getriebeöl SAE 90 API GL5 – MIL2105 GL 5 Je Raduntersetzung 0,5 l Verteilergetriebe 0,3 l Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 221 Position Fassungsvermö- Flüssigkeit Spezifikation Kraftstofftank 25,0 l Dieselkraftstoff mit ASTM D 2896 sehr niedrigem Schwefelgehalt (<15 mg/kg) Motoröl mit Filter 6,7 l Motoröl SAE 10W40 API CH-4 Umgebungstempe- ratur: -20 °C bis +40 °C [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 222 9 Wartung Position Fassungsvermö- Flüssigkeit Spezifikation Inhalt Kühlsystem 8,5 l Wasser mit handels- HD-Kühl- / Frost- üblichem HD-Kühl-/ schutzmittel: ASTM Frostschutzmittel D 4985 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 223: Füllstände Kontrollieren
► Benzinbeimischungen bei Diesel sind verboten. HINWEIS Schäden durch zu hohen Schwefelgehalt im Kraftstoff! Minderwertiger Kraftstoff kann zu Schäden am Motor füh- ren. ► Kein Heizöl tanken. ► Kein Benzin beimischen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 224: Kraftstoff Tanken
Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. Fahrzeug mit Parkbremse sichern. Ladeanlage einfahren und auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 225: Kraftstoffsystem Entlüften
Füllstand vom Kraftstofftank kontrollieren. Ggf. Kraft- stoff nachfüllen. Zündschlüssel in Stellung I bringen. ð Elektrische Kraftstoffpumpe arbeitet. Eine Minute warten. ð Das Kraftstoffsystem entlüftet selbstständig. ð Motor ist startbereit. Abb. 163: Zündung ein- schalten [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 226: Motorölstand Kontrollieren
Ölmessstab mit sauberen und faserfreien Putzlappen abwischen. Ölmessstab wieder einstecken. Ölmessstab erneut herausziehen. Ölstand kontrollieren. ð Ölstand muss zwischen den Markierungen min. und max. stehen. Ölmessstab wieder einstecken. max. min. Abb. 164: Motoröl kon- trollieren Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 227 Beim Öffnen der Einfüllöffnung entweicht der Druck und heiße Flüssigkeit kann herausspritzen. Es können schwere Verbrühungen entstehen. ► Einfüllöffnung niemals bei heißem Motor oder einem unter Druck stehendem Kühlsystem öffnen. ► Motor ausreichend abkühlen lassen. ► Schutzausrüstung tragen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 228 Korrosion des Kühlers und des Motors. Der Füllstand des Kühlmittels kann am Ausgleichsbehälter im Motorraum kontrolliert werden. Füllstand muss zwi- schen Markierungen MIN und MAX stehen. Abb. 166: Ausgleichsbe- hälter für Kühlmittel Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 229 ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt. ü Schutzausrüstung ist angelegt. Deckel der Einfüllöffnung für Kühlmittel öffnen. Kühlmittel nachfüllen. Ggf. Kühlmittel weiter nachfüllen, bis Markierung MAX erreicht ist. Einfüllöffnung für Kühlmittel verschließen. Abb. 167: Einfüllöffnung für Kühlflüssigkeit [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 230: Frostschutzmittel Kontrollieren
MIN am Ölmessstab sinken. ► Beim Einfüllen darf die Markierung MAX am Ölmess- stab nie überschritten werden. ► Füllstand regelmäßig kontrollieren. ► Fahrzeug nicht benutzen, wenn der Füllstand nicht stimmt. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 231 Belüftungsfilter für den Hydrauliköltank Der Belüftungsfilter gewährleistet die Be- und Entlüftung des Hydrauliköltanks bei schwankendem Hydraulikölstand. Der Belüftungsfilter enthält ein Filterelement, dass das Ein- dringen von Staub und Schmutz und das Austreten von Öl- [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 232 Schlüssel einstecken und nach rechts drehen. ð Der Hydrauliköleinfüllstutzen ist geschlossen. Durch Drehen des Hydrauliköltankdeckels gegen den Uhrzeigersinn kontrollieren, dass sich der Hy- drauliköltankdeckel nicht öffnen lässt. Schlüssel abziehen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 233: Hydrauliksystem Entlüften
Lenkung in beide Richtungen bis zum Anschlag be- tätigen. Vorgang so lange wiederholen bis die Len- kung einwandfrei und ohne Geräusche funktioniert. Füllstand vom Hydrauliksystem kontrollieren. Ggf. erneut Hydrauliköl nachfüllen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 234 ð Falls notwendig Scheibenwischwasser nachfüllen: Einfüllöffnung am Behälter öffnen. ð Ggf. Einfüllhilfe, z. B. Schlauch, verwenden. Wasser einfüllen, ggf. mit Scheibenreinigungsmittel oder Frostschutzmittel gemischt. Einfüllöffnung verschließen. Verkleidung des Behälters anbringen und verschlie- ßen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 235: Fahrzeug Und Anbauwerkzeug Abschmieren
Die Standardausführung verfügt hierbei über einen Schmiernippel, die Variante verfügt über zwei Schmiernip- pel. Beim Abschmieren die Lagerungen der Ladeanlage und der Hydraulikzylinder kontrollieren. Verschlissene Lager- buchsen müssen von einer autorisierten Fachwerkstatt er- neuert werden. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 236 5 Lagerung vom Ausgleichzylinder hinten 6 Kugelköpfe des Winkelgebers* 7 Lagerung von der Ladeanlage 8 Lagerung vom Hubzylinder hinten (Fernschmierung) 9 Lagerung vom Ausgleichzylinder vorne (Fernschmierung) 10 Mittelachsbolzen hinten (Fernschmierung) 11 Achsschenkelbolzen hinten Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 237 Funktionsablauf wird dort fortgesetzt, wo er unter- brochen wurde. Betriebsablauf Schmierzeitsteuerung HINWEIS Eindringendes Wasser kann die Steuerung der Zen- tralschmieranlage beschädigen! ► Deckel der Zentralschmieranlage immer korrekt ver- schließen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 238 Verfügung. Die LEDs signalisierten unterschiedliche Betriebszustände der Zentralschmieranlage. • Beim Einschalten der Zündung leuchten beide LEDs zum Selbsttest für 1,5 Sekunden auf. • Während des Schmiervorgangs leuchtet die grüne LED dauerhaft. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 239 Schmierstellen nicht ge- schmiert. ► Fehler von einer autorisierten Fachwerkstatt beheben lassen. Reparaturarbeiten an der Zentralschmieranlage dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden! Abb. 175: Zen- tralschmieranlage befül- [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 240: Anbauwerkzeuge Abschmieren
Reinigen mit einem Hochdruckreiniger der Kupplungsbolzen 1 geschlossen sein. Anhängerkupplung schließen. Nach der Reinigung den Kupplungsbolzen 1 und den Auflagerring 2 mit zähem, wasserbeständigem Mehr- zweckfett abschmieren. Schmiernippel 3 am Drehgelenk abschmieren. Abb. 177: Anhängerkupp- lung abschmieren Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 241: Fahrzeug Reinigen Und Pflegen
• Maximaler Wasserdruck 130 Bar. • Maximale Wassertemperatur 80 °C. Um Beschädigungen an Aufklebern und anderen empfindli- chen Teilen zu vermeiden, die Düse des Hochdruckreini- gers nicht zu dicht an das Fahrzeug halten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 242: Fahrzeug Von Außen Reinigen
Zur Reinigung werden folgende Hilfsmittel empfohlen: • Hochdruckreiniger • Dampfstrahler Fahrzeug außen reinigen Fahrzeug von außen und an der Unterseite mit Hochdruckreiniger reinigen. Sicherstellen, dass Motor und Getriebe frei von Ver- schmutzungen sind. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 243 Wasser unter hohem Druck kann in die Fahrzeugelek- trik eindringen und zum Kurzschluss führen. ► Abdichtungen können beschädigt und Bedienelemen- te außer Funktion gesetzt werden. Zur Reinigung werden folgende Hilfsmittel empfohlen: • Besen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 244: Pedale Reinigen
• Sind die Kühler an jeder Stelle durchgängig sauber? • Sind alle Abdichtungen im Bereich des Kühlers mon- Abb. 178: Kühler im Mo- tiert? torraum • Funktioniert der hydraulische Antrieb des Lüfters? Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 245 Kühler können auch mit Wasser und niedrigem Druck gereinigt werden. Folgende Bauteile reinigen: • Kühler des Motors • Zusätzliche Kühler für Hydrauliköl, sofern vorhanden • Lichtmaschine nur mit Druckluft reinigen! Abb. 179: Kühler mit Druckluft reinigen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 246: Luftfilter Reinigen
Ladeanlage einfahren und auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. 9.8.6.1 Staubventil kontrollieren HINWEIS Technische Schäden durch verschmutzen Luftfilter! ► Luftfilter entsprechend den Wartungsintervallen in die- ser Betriebsanleitung warten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 247: Hauptfilter Ausbauen Und Reinigen
9.8.6.3 Sicherheitsfilter kontrollieren und austauschen HINWEIS Technische Schäden durch falschen Zusammenbau des Luftfilters! ► Der Sicherheitsfilter muss fest im Gehäuse sitzen. ► Hauptfilter nicht mit Gewalt in das Gehäuse drücken. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 248 • Der Schlauch darf nicht porös, rissig oder beschädigt sein. • Der Schlauch muss fest auf den Anschlussstutzen sit- zen, er darf nicht von den Stutzen abrutschen. Die Be- festigungsschellen müssen fest angezogen sein. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 249: Bremssystem Warten
Weitere Tätigkeiten an der Bremsanlage Sämtliche Reparaturarbeiten an der Bremsanlage dürfen nur von geschultem Personal einer autorisierten Fachwerk- statt durchgeführt werden. Ausgenommen hiervon ist die Kontrolle der Bremsflüssigkeit, sowie die Funktionskontrol- le der Bremse. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 250: Lenkung Warten
Geräusche festgestellt werden oder die Rä- der sich nicht entsprechend der Lenkart bewegen. Umge- hend eine autorisierte Fachwerkstatt kontaktieren. Sämtliche Wartungsarbeiten an der Lenkung müssen von geschultem Personal einer autorisierten Fachwerkstatt durchgeführt werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 251: Verstellung Der Lenksäule Kontrollieren
Verstellung der Lenksäule kontrollieren Hebel betätigen und halten. Lenkrad einmal in alle möglichen Richtungen bewe- gen. Hebel loslassen. Lenkrad ist verriegelt. Korrekte Verriegelung durch leichtes Ruckeln kontrollieren. Abb. 184: Verstellung der Lenksäule kontrollieren [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 252: Elektrische Anlage Warten
Sicherstellen, dass im Behälter für das Scheibenwischwas- ser immer ausreichend Flüssigkeit vorhanden ist, Füllstand Scheibenwischwasser. Scheibenwischanlage und Scheibenwaschanlage auf Funktion durch Betätigung folgender Funktionen kontrollie- ren: • Scheibenwischer vorne. • Scheibenwaschanlage vorne. • Dachscheibenwischer Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 253: Batterie Warten
Kurzschluss in der elektrischen Anlage durch falsche Reihenfolge beim Anklemmen und Abklemmen! ► Abklemmen: Erst Minuspol, dann Pluspol. ► Anklemmen: Erst Pluspol, dann Minuspol. Die Batterie hat eine Nennspannung von 12 Volt. Die Batteriekapazität beträgt 77 Ah. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 254 Leitung vom Pluspol (+) abschrauben. Batteriehalterung mit Schraubenschlüssel abschrau- ben. Batterie herausnehmen. Der Einbau einer neuen Batterie erfolgt in umgekehrter Abb. 185: Lage der Batte- Reihenfolge. Altbatterien umweltgerecht und getrennt von anderem Abfall entsorgen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 255 Abb. 186: Batterie Kontrollanzeige der Batterie beachten. ð Grün = Ladezustand der Batterie in Ordnung. ð Schwarz = Batterie laden. ð Weiß = Batterie gegen neue austauschen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 256: Arbeitshydraulik Warten
Sperrfunktion für den Joystick verwenden auf Seite 153 9.12.3 Verriegelung auf Funktion kontrollieren Regelmäßig die mechanische und/oder hydraulische Ver- riegelung für Anbauwerkzeuge kontrollieren. Den Funkti- onstest nur bei stillstehendem Fahrzeug durchführen. Bei Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 257: Hydraulische Steuerkreise Auf Funktion Kontrollieren
• Alle Funktionen der Hydraulikanschlüsse vorne, sofern vorhanden siehe Hydraulikanschlüsse vorne bedienen auf Seite 172 • Alle Funktionen der Hydraulikanschlüsse hinten, so- siehe Hydraulikanschlüsse hinten be- fern vorhanden dienen auf Seite 180 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 258: Motor Warten
Die Abdeckung des Riemens ist mit zwei Schrauben 1 be- festigt. ü Vorbereitungen zum Warten im Motorraum wurden durchgeführt. Schrauben 1 abschrauben. Abdeckung des Riemens abnehmen. ð Keilriemen wird zugänglich. Abb. 188: Abdeckung des Keilriemens Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 259 Generator in dieser Stellung halten und die Schrau- ben 1 und 2 festziehen. ð Keilriemen ist gespannt. Abb. 190: Keilriemen spannen Nach Ende der Arbeiten am Riemen die Abdeckung des Riemens wieder ordnungsgemäß anschrauben. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 260: Kabine Warten
ð Die Sitzpolsterung darf nicht zu stark verschlissen oder beschädigt sein. Werden Beschädigungen oder Defekte festgestellt, müs- sen diese von einer autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 261: Sicherheitsgurt Auf Funktion Kontrollieren
Der Sitzkontaktschalter ist ein Sicherheitsbauteil. Der Fahrantrieb des Fahrzeugs kann nur aktiviert werden, wenn der Bediener des Fahrzeugs auf dem Sitz Platz ge- nommen hat. Wenn der Bediener den Sitz verlässt, ertönt [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 262 Ertönt nach drei Sekunden das Warnsignal: ð Sitzkontaktschalter funktioniert korrekt. Ertönt nach drei Sekunden kein Warnsignal: ð Sitzkontaktschalter ist defekt. Liegt ein Defekt vor, muss er von einer autorisierten Fach- werkstatt behoben werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 263: Türen Und Fenster Kontrollieren
ð Türen und Fenster müssen fest und sicher in den Arre- tierungen einrasten und halten. Werden Beschädigungen oder Defekte festgestellt, müs- sen diese von einer autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 264: Sicherheitsaufkleber Und Hinweisaufkleber Kontrollieren
Sicherheitsaufkleber und Hinweisaufkleber auf Seite ð Die Aufkleber müssen gut lesbar und vollständig sein. ▪ Falls nötig, Verschmutzungen entfernen. Sind Aufkleber nicht mehr lesbar, beschädigt oder fehlen, müssen sie ersetzt werden. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 265: Bereifung Warten
Rad- und Reifengröße! ► Am Fahrzeug nur Räder bzw. Reifen des gleichen Herstellers, der gleichen Größe und des gleichen Ver- schleißzustandes montieren. 9.15.1.1 Bereifung kontrollieren Folgende Zustände an der Bereifung kontrollieren: [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 266: Reifen Aufpumpen
Vorbereitungen für Arbeiten an Reifen und Achsen Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. Fahrzeug mit Parkbremse sichern. Ladeanlage einfahren und auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 267 Vorbereitungen für Arbeiten an Reifen und Achsen Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. Fahrzeug mit Parkbremse sichern. Ladeanlage einfahren und auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 268 Drehmoment anziehen. ð Die Radschrauben nach 2 Betriebsstunden nochmals nachziehen. Ggf. wiederholen, bis sich das Anzugsmo- ment nicht mehr ändert. Anzugsdrehmomente siehe Anzugs- Die Anzugsdrehmomente für die Bereifung: drehmomente auf Seite 290 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 269: Nach Der Täglichen Und Wöchentlichen Wartung
Für Ihr Fahrzeug gelten bestimmte Wartungsintervalle, mit Arbeiten, die von einer autorisierten Fachwerkstatt durch- geführt werden müssen. Diese Inspektion ist jährlich oder alle 250 Betriebsstunden notwendig. Kontaktieren Sie hier- zu Ihre autorisierte Fachwerkstatt. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 270: Betriebsstörungen
Kraftstofffilter wechseln las- sen. Parafin-Ausscheidungen im Winter Winterdiesel verwenden. Kraftstoffleitung undicht Alle Verschraubungen und Schellen nachziehen. Dauerbetrieb der Hydraulik- Dauerbetrieb der Hydraulik- anschlüsse ist eingeschaltet anschlüsse ausschalten. und läuft gegen Druck Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 271: Mögliche Fehler Und Abhilfe Am Fahrantrieb
Keilriemenspannung zu lo- Keilriemenspannung kon- cker, Keilriemen defekt trollieren und ggf. spannen. Werkstatt aufsuchen. Füllstand vom Hydrauliköl Füllstand vom Hydrauliköl nicht korrekt korrigieren Belastung zu hoch Fahrzeug geringer belasten, Pausen einlegen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 272 / austauschen las- Dauerbetrieb der Hydraulik- Dauerbetrieb der Hydraulik- anschlüsse ist eingeschaltet anschlüsse ausschalten und läuft gegen Druck Hydraulikölpumpe defekt Werkstatt aufsuchen Hydrauliksteuerventile de- fekt Hydraulik-Druckbegren- zungsventile verstellt oder defekt Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 273: Störungsanzeigen Im Display
• Siehe Riemen kontrollieren/spannen auf Seite [} 258] Temperatur des Kühlmittels zu hoch Das Symbol erscheint, wenn die Temperatur des Kühlmittels zu hoch ist. 1) Motor stoppen. 2) Fahrzeug abkühlen lassen. 3) Ggf. Kühler reinigen. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 274: Stilllegung
• Motor zehn Minuten im Leerlauf laufen lassen und dann abstellen. • Motor zur Zylinder- und Brennraumkonservierung mehrmals von Hand durchdrehen. • Lüfterriemen demontieren und Luft und Licht ge- schützt zur Lagerung verpacken. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 275: Batterie Lagern
• Konservierung der Kolbenstangen der Hydraulikzy- linder entfernen. • Fahrzeug auf die Räder stellen. • Funktionen der elektrischen Anlage kontrollieren. • Hydrauliksystem entlüften. • Funktionen der Lenkung und der Bremse kontrollie- ren. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 276: Endgültige Stilllegung
Technik erfolgen und ist unter Beachtung der Unfallverhütungsvorschriften durchzuführen. • Alle Teile müssen, je nach Material, an den dafür vorgesehenen Stellen entsorgt werden. • Bei der Verwertung auf Materialtrennung achten. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 277 Stilllegung 11 • Auf umweltgerechte Entsorgung von Betriebs- und Hilfsstoffen achten. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 278: Technische Daten
12 Technische Daten Technische Daten 12.1 Abmessungen 12.1.1 Abmessungen des Fahrzeugs Abb. 194: Maßblatt für das Fahrzeug Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 279 Maximale Reichweite mit Palettengabel Teleskop einge- fahren Schürftiefe Gesamtbreite 1560 Spurbreite 1296 Bodenfreiheit Maximaler Radius mit Schaufel 3517 Maximaler Radius mit Palettengabel 3409 Radius am Außenrad 2722 Innenradius Rückrollwinkel bei max. Hubhöhe 52° Maximaler Auskippwinkel 31° [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 280 22,6 kW Rückrollwinkel am Boden 44° Alle Maße mit Bereifung 10.0/75-15.3 AS. *Bei abweichender oder gewendeter Felge ändern sich die Maße. Alle Höhenmaße beziehen sich auf den statischen Halb- messer der Räder. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 281: Gewichte
Bei Wasserfüllung in den Reifen verändern sich die Nutz- und Traglasten. Gewichtsangabe in kg Zulässige Achslast je Achse 2000 Zulässige Traglast Teleskoparm eingefahren 1250 Zulässige Traglast Teleskoparm ausgefahren Zulässige Traglasten mit Palettengabel 1000227130 nach EN1459 Zusatz B. [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 282: Anhängelasten Und Stützlast
Zulässige Anhängelast mit gebremstem An- 4000 hänger (maximale Steigung 10 %) Zulässige Anhängelast mit ungebremstem Ø 38 mm Anhänger (maximale Steigung 10 %) Zulässige Stützlast an der Anhängekupplung 75 Abb. 195: Anhängerkupp- lung automatisch Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 283 Technische Daten 12 Traglastdiagramme 12.2.2.2 Abb. 196: Traglastdiagramm Materialnummern der Palettengabeln Reifengrößen Winkellinien Höhenlinien Weitenlinien Lastschwerpunkt Lastbereiche Materialnummer des Aufklebers [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 284 Gewichten stellen die Bereiche dar, für die die zulässige Belastung gilt, die sicher angehoben werden kann. Zur besseren Orientierung auf dem Diagramm sind die Lastbereiche eingefärbt. 8) Unter dieser Nummer kann der Aufkleber bestellt wer- den. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 285: Motor
Yanmar Typenbezeichnung 3TNV84T-BKWM Bauart Dreizylinder-Reihendieselmotor Zylinderanzahl Aufladung Turbolader Betriebsstoff Diesel Einspritzsystem Direkteinspritzung Kühlung Wasser Hubraum 1496 cm³ Nenndrehzahl 2800 U/min Leistung bei Nenndrehzahl 29,9 kW 40 PS Abgasstufe EU Stufe IIIA EPA Tier 4 interim [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 286 12 Technische Daten Yanmar 3TNV84T Maximal zulässige Neigung 20 ° Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 287: Elektrische Anlage
In diesem Fall an eine autorisierte Fachwerkstatt wenden! Abb. 197: Hauptsicherun- gen im Motorraum 12.4.3 Sicherungsbelegung F 14 F 10 F 11 F 12 F 13 F 15 F 16 Abb. 198: Sicherungskästen [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 288 Zusätzliche Hydraulikanschlüsse, High 15 A Flow F011 Begrenzungslicht rechts, Displaybe- leuchtung, Kennzeichenbeleuchtung F012 Begrenzungslicht links F013 Abblendlicht 15 A F014 Fernlicht 15 A F015 Bremslichter 7,5 A F016 Blinker 10 A Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 289: Fahrantrieb
Luftdrucktabelle für die Bereifung HINWEIS Durch falschen Reifenluftdruck können die Reifen be- schädigt werden! ► Angaben des Reifenherstellers beachten. ► Reifenluftdruck regelmäßig kontrollieren. Bereifung Luftdruck in bar 10.0/75-15.3AS 10-16.5 EM 31x15.50-15AS 31x13.50-15RP [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 290: Anzugsdrehmomente Für Räder
12 Technische Daten Bereifung Luftdruck in bar 315/55 R 16 MPT 81 400/50-15 AS 12.5.3.1 Anzugsdrehmomente für Räder Gewinde Anzugsdrehmoment M14x1,5 150 Nm M18x1,5 285 Nm M20x1,5 400 Nm M22x1,5 500 Nm Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 291: Hydraulik
Beschreibung und Daten der Lenkung Wert 29,9 kW 22,6 kW Komponente Vollhydraulische Achsschenkellenkung an Vorder- und Hinterachse mit doppelt wirken- den Hydraulikzylindern Fördermenge 40 l/min 42 l/min Arbeitsdruck 170 bar Einschlagwinkel 38° Pendelwinkel Hinterachse ±7° [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 292: Emissionen
2) Messunsicherheit der Vibrationsmessung nach DIN EN 474-1:2014-03 und EN 12096:1997. 3) Auf ebenem und befestigten Untergrund bei ent- sprechender Fahrweise. 4) Einsatz in der Gewinnung unter harten Umweltbe- dingungen. Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 293: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Numerisch 4-in-1-Schaufel ........ 188 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 294 Batterie ........ 253 Anhänger ankuppeln.... 133 Warten ........ 252 Schließen von Hand .... 133 Endgültige Stilllegung ...... 276 Anbauwerkzeuge...... 185 Batterie Ausbauen........ 254 Lagern........ 275 Warten ........ 255 Bedienung Anbauwerkzeug .... 160, 161 Betriebsbremse...... 117 Differentialsperre ....... 155 Fahrstufe/Gangschaltung .. 122 Fahrtrichtungsschalter .... 123 Gebläse ........ 140 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 295 Arbeiten mit Lasthaken .... 187 Aushubarbeiten...... 187 Heckscheibenwischer...... 139 Ladearbeiten...... 186 Hydrauliköl nachfüllen ..... 231 Lenkung Hydrauliksystem Beschreibung....... 56 Daten der Arbeitshydraulik .. 291 Luftdruck.......... 290 Daten der Fahrhydraulik .... 291 Daten der Lenkhydraulik.... 291 Füllmengen/Spezifikationen.. 220 Störungen ........ 272 Vorwärmung ........ 23 Inbetriebnahme ......... 89 [de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung...
Seite 296 Sicherheitshinweise Frostschutzmittel kontrollieren ... 230 Symbole........ 25 Hydrauliksystem entlüften.. 233 Störungen Wasserabscheider warten .... 225 Fahrantrieb ........ 271 Witterung Hydrauliksystem ...... 271 Hohe Außentemperaturen ... 20 Kühlsystem ........ 270 Niedrige Außentemperaturen .. 21 Motor.......... 270 Symbole Sicherheitshinweise ..... 25 Symbolerklärung ....... 11 Zeichenerklärung....... 11 Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]...
Seite 298 Wacker Neuson SE Preußenstraße 41 D-80809 München Tel.: +49 800 7831 8506 EMail: info@wackerneu- son.com www.wackerneuson.com Materialnummer: 1000322896 Sprache: [de]...

Wacker Neuson TH412 Betriebsanleitung

1 Konformitätserklärung

2 Vorwort

3 Verwendung

4 Sicherheit

5 Beschreibung des Fahrzeugs

6 Inbetriebnahme

7 Bedienung

8 Transport

9 Wartung

10 Betriebsstörungen

11 Stilllegung

12 Technische Daten

Quicklinks

Verwandte Anleitungen für Wacker Neuson TH412

Inhaltszusammenfassung für Wacker Neuson TH412
