Steht der Hebel des Hahnes auf „Hydraulische Verriege-
lung", können Sie über den Steuerhebel für die Zusatz-
hydraulik Pos. Z (Abb. 26) die hydraulische Verriegelung
betätigen:
• Ziehen Sie den Steuerhebel für Zusatzhydraulik nach
links (L):
– Die Werkzeugaufnahme ist entriegelt.
• Drücken Sie den Steuerhebel für Zusatzhydraulik nach
rechts (R):
– Die Werkzeugaufnahme ist verriegelt.
Steht der Hebel des Hahnes auf „Hydraulikanschluss", kön-
nen Sie über den Steuerhebel für die Zusatzhydraulik Pos.
Z (Abb. 26) die Hydraulikanschlüsse des Hubgerüstes (Abb.
28) betätigen.
• Ziehen Sie den Steuerhebel für Zusatzhydraulik nach
links (L):
– Der linke Anschluss ist Druckseite, der rechte ist Rück-
lauf.
• Drücken Sie den Steuerhebel für Zusatzhydraulik nach
rechts (R):
– Der rechte Anschluss ist Druckseite, der linke ist Rück-
lauf.
B E D I E N U N G U N D B E T R I E B

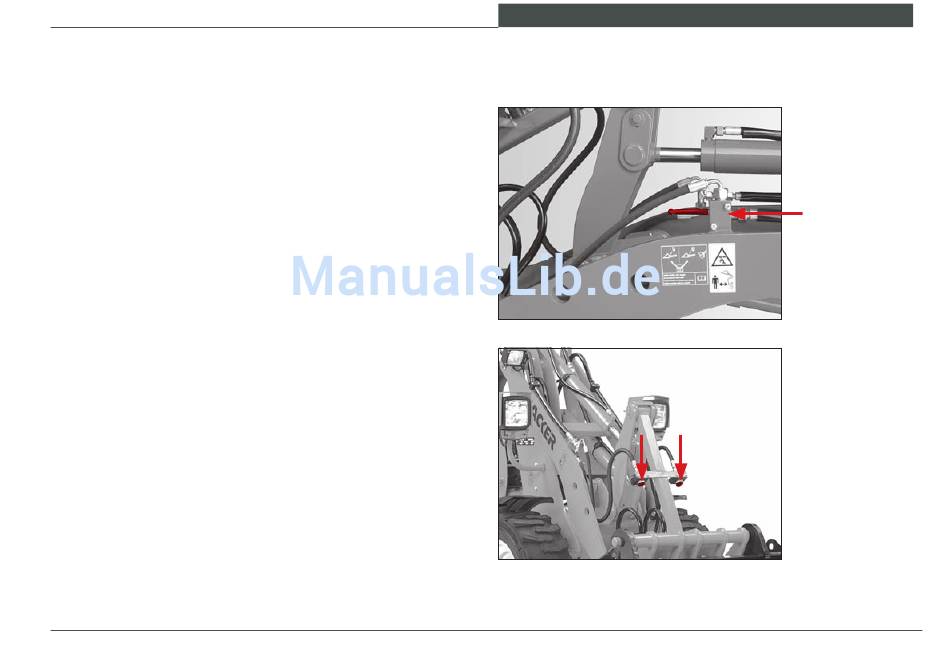

Abb. 27
Dreiwegehahn
H
Abb. 28
Hydraulikanschlüsse
