Bedienung
7.8 Mit dem Fahrzeug arbeiten
2
4 3
B

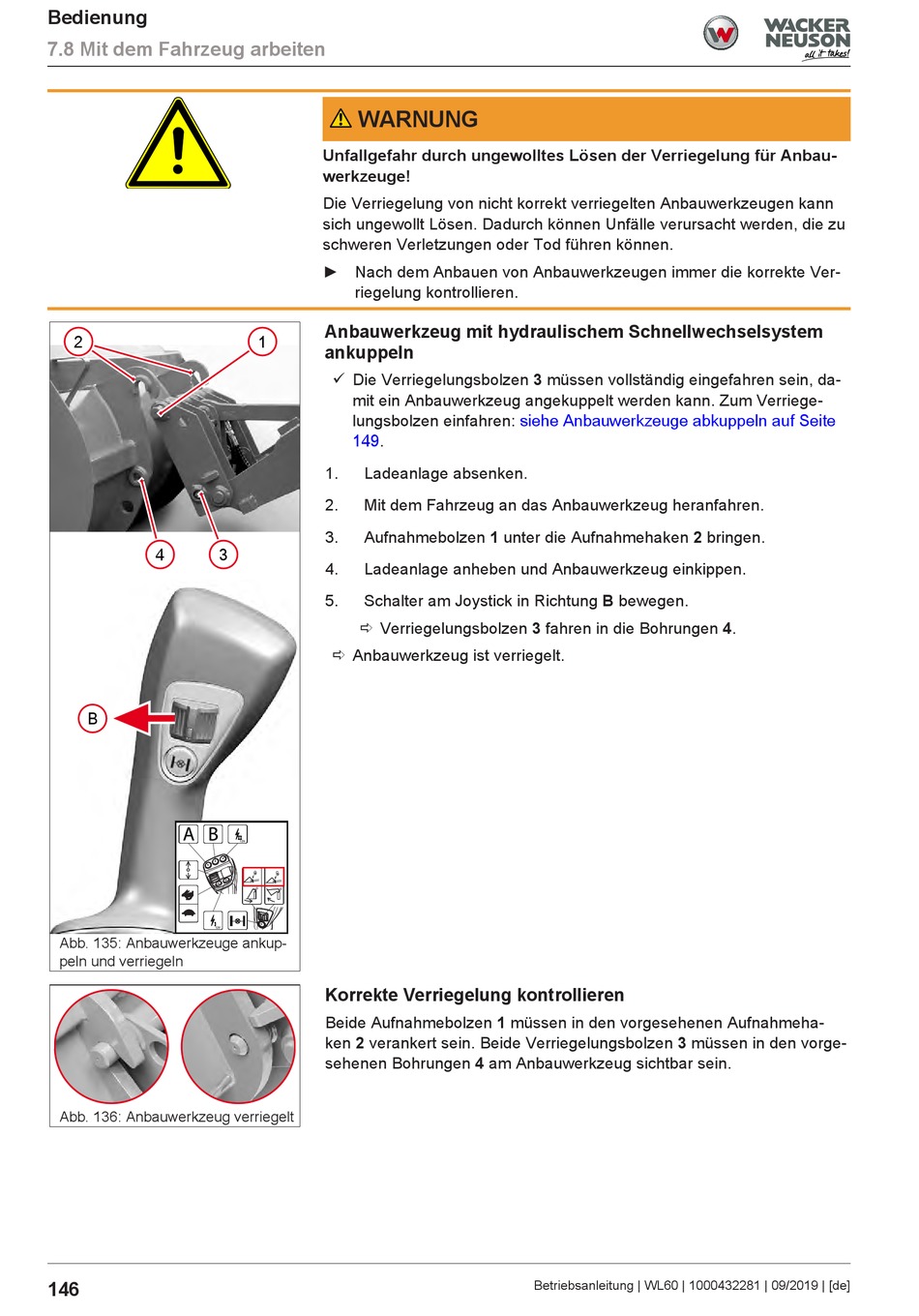

Abb. 135: Anbauwerkzeuge ankup-
peln und verriegeln
Abb. 136: Anbauwerkzeug verriegelt
146
WARNUNG
Unfallgefahr durch ungewolltes Lösen der Verriegelung für Anbau-
werkzeuge!
Die Verriegelung von nicht korrekt verriegelten Anbauwerkzeugen kann
sich ungewollt Lösen. Dadurch können Unfälle verursacht werden, die zu
schweren Verletzungen oder Tod führen können.
► Nach dem Anbauen von Anbauwerkzeugen immer die korrekte Ver-
riegelung kontrollieren.
Anbauwerkzeug mit hydraulischem Schnellwechselsystem
1
ankuppeln
ü Die Verriegelungsbolzen 3 müssen vollständig eingefahren sein, da-
mit ein Anbauwerkzeug angekuppelt werden kann. Zum Verriege-
lungsbolzen einfahren:
149.
1. Ladeanlage absenken.
2. Mit dem Fahrzeug an das Anbauwerkzeug heranfahren.
3. Aufnahmebolzen 1 unter die Aufnahmehaken 2 bringen.
4. Ladeanlage anheben und Anbauwerkzeug einkippen.
5. Schalter am Joystick in Richtung B bewegen.
ð Verriegelungsbolzen 3 fahren in die Bohrungen 4.
ð Anbauwerkzeug ist verriegelt.

Korrekte Verriegelung kontrollieren

Beide Aufnahmebolzen 1 müssen in den vorgesehenen Aufnahmeha-
ken 2 verankert sein. Beide Verriegelungsbolzen 3 müssen in den vorge-
sehenen Bohrungen 4 am Anbauwerkzeug sichtbar sein.
siehe Anbauwerkzeuge abkuppeln auf Seite
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
