Fahrzeug und Anbauwerkzeug abschmieren

9.7.1

Fahrzeug abschmieren

1 2 3
14

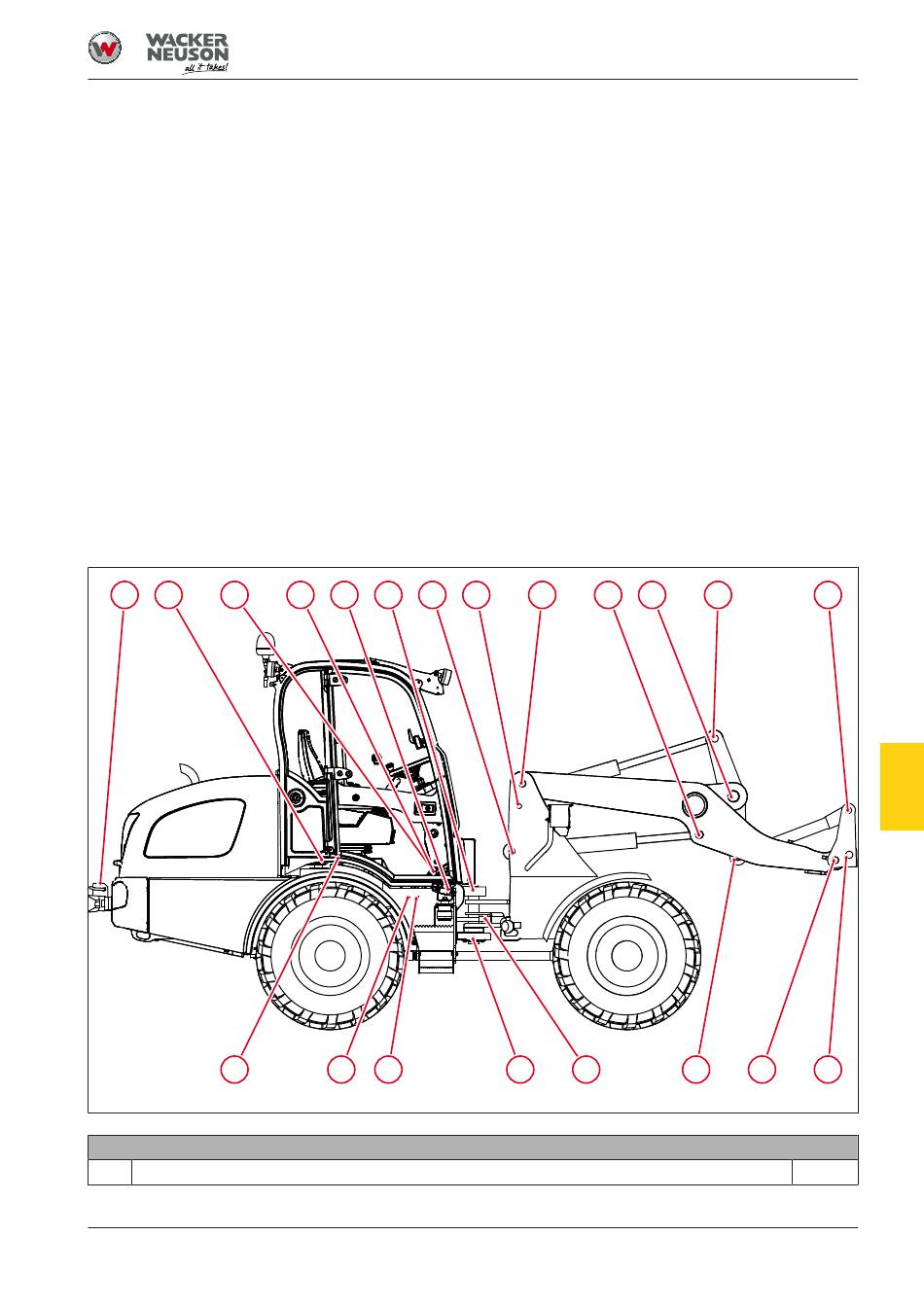

Abb. 216: Schmierplan
1 Anhängerkupplung automatisch (Opt.)
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Fahrzeug und Anbauwerkzeug abschmieren 9.7
An dem Fahrzeug befinden sich verschiedene Schmierstellen, die alle 20
Betriebsstunden mit wasserbeständigem Mehrzweckfett abgeschmiert
werden müssen. Nachfolgender Schmierplan zeigt die Schmierstellen am
Fahrzeug.
Die Anzahl der Schmiernippel ist unter dem Schmierplan in eckigen
Klammern angegeben. Beispielsweise: 1 Anhängerkupplung automatisch
[1]
Das bedeutet, dass an der Position 1 an der Anhängerkupplung automa-
tisch sich ein Schmiernippel befindet.
Je nach Ausstattungsvariante kann die Anzahl der Schmiernippel unter-
schiedlich sein. Sind verschiedene Anzahlen von Schmiernippel möglich,
wird die Anzahl wie folgt dargestellt: [1]/[2].
Die Standardausführung verfügt hierbei über einen Schmiernippel, die
Variante verfügt über zwei Schmiernippel.
Beim Abschmieren die Lagerungen der Ladeanlage und der Hydraulikzy-
linder kontrollieren. Verschlissene Lagerbuchsen müssen von einer auto-
risierten Fachwerkstatt erneuert werden.
4 5 6 7
15 16
Schmierstelle und Anzahl [x]
8 9 10 11
17 18
Wartung
12 13
19 20 21
[1]
