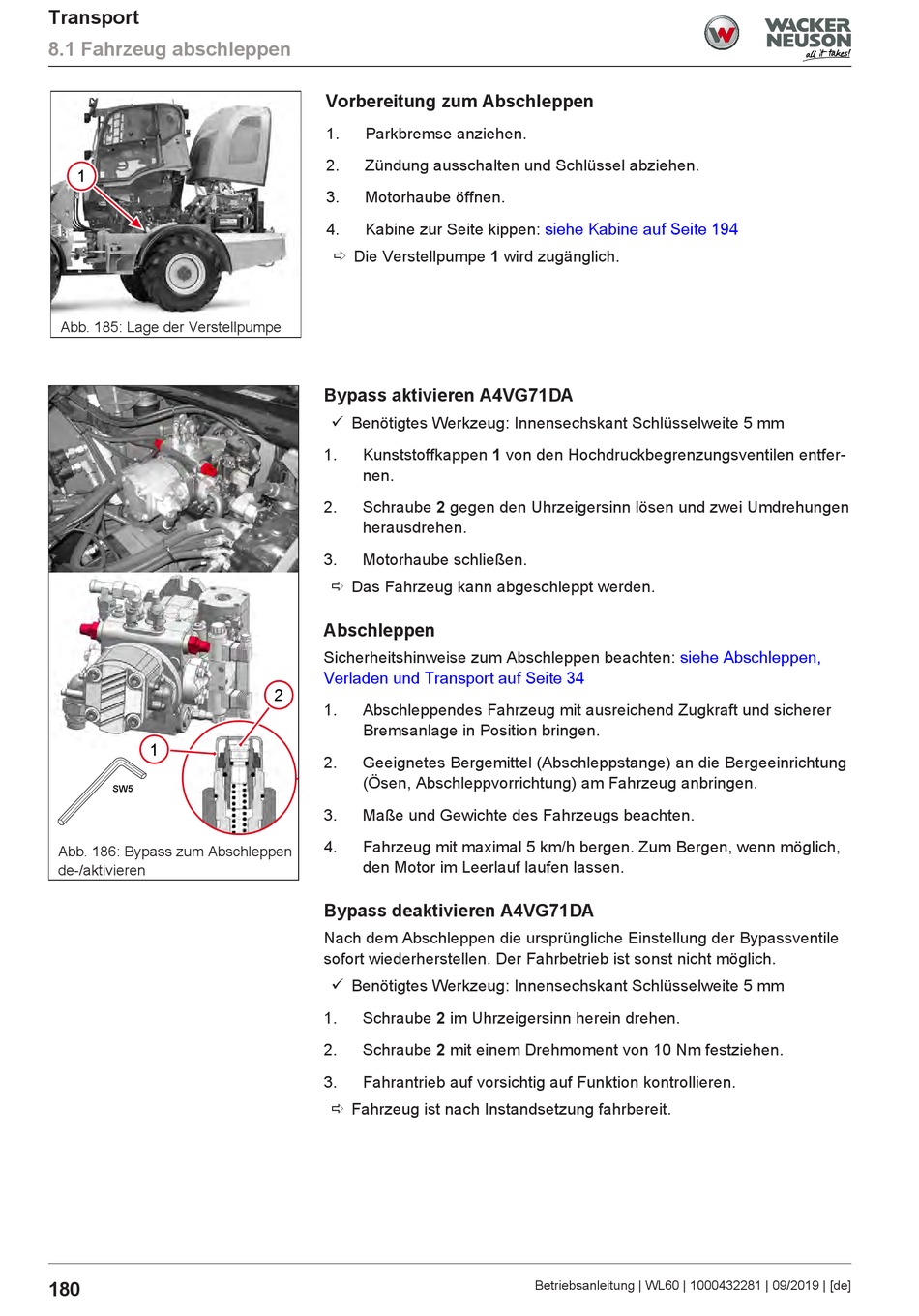

Transport
8.1 Fahrzeug abschleppen
1
Abb. 185: Lage der Verstellpumpe
1
SW5
Abb. 186: Bypass zum Abschleppen
de-/aktivieren
180
Vorbereitung zum Abschleppen
1.
Parkbremse anziehen.
2.
Zündung ausschalten und Schlüssel abziehen.
3.
Motorhaube öffnen.
4.
Kabine zur Seite kippen:
ð Die Verstellpumpe 1 wird zugänglich.
Bypass aktivieren A4VG71DA
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm
1.
Kunststoffkappen 1 von den Hochdruckbegrenzungsventilen entfer-
nen.
2.
Schraube 2 gegen den Uhrzeigersinn lösen und zwei Umdrehungen
herausdrehen.
3.
Motorhaube schließen.
ð Das Fahrzeug kann abgeschleppt werden.
Abschleppen
Sicherheitshinweise zum Abschleppen beachten:
Verladen und Transport auf Seite 34
2
1.
Abschleppendes Fahrzeug mit ausreichend Zugkraft und sicherer
Bremsanlage in Position bringen.
2.
Geeignetes Bergemittel (Abschleppstange) an die Bergeeinrichtung
(Ösen, Abschleppvorrichtung) am Fahrzeug anbringen.
3.
Maße und Gewichte des Fahrzeugs beachten.
4.
Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich,
den Motor im Leerlauf laufen lassen.
Bypass deaktivieren A4VG71DA
Nach dem Abschleppen die ursprüngliche Einstellung der Bypassventile
sofort wiederherstellen. Der Fahrbetrieb ist sonst nicht möglich.
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm
1.
Schraube 2 im Uhrzeigersinn herein drehen.
2.
Schraube 2 mit einem Drehmoment von 10 Nm festziehen.
3.
Fahrantrieb auf vorsichtig auf Funktion kontrollieren.
ð Fahrzeug ist nach Instandsetzung fahrbereit.
siehe Kabine auf Seite 194
siehe Abschleppen,
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
