Beschreibung des Fahrzeugs

5.1 Fahrzeug von außen
5 Beschreibung des Fahrzeugs
5.1 Fahrzeug von außen
5.1.1

Fahrzeugansicht

4
3
2
1
15

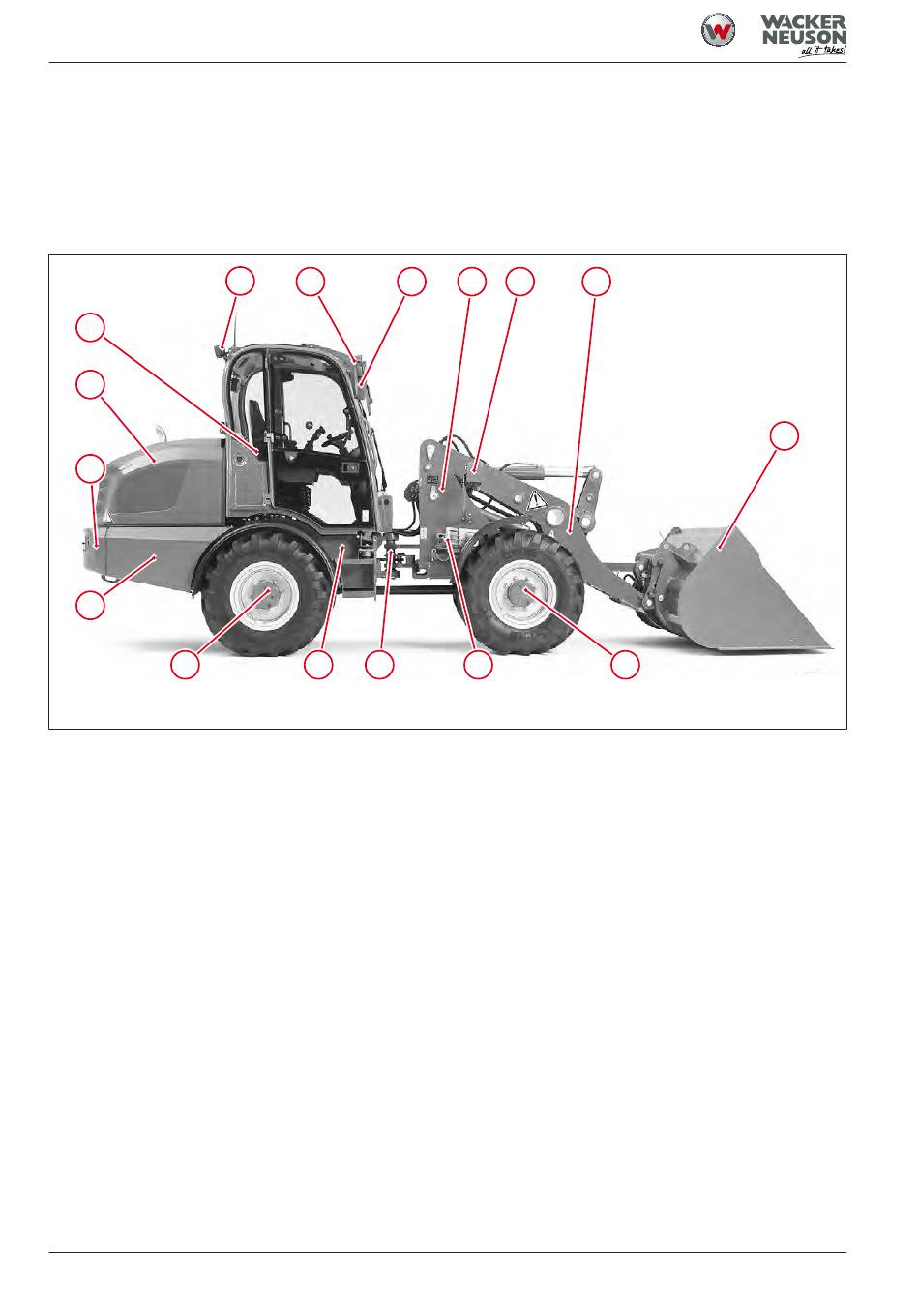

Abb. 3: Fahrzeugansicht von rechts
1 Tank für das Hydrauliköl (rechts)/Tank für den Kraftstoff (links)
2 Heckgewicht
3 Motorhaube
4 Kabine
5 Arbeitsscheinwerfer vorne/hinten
6 Rückspiegel
7 Fahrzeugrahmen Vorderwagen
8 Fahrzeugbeleuchtung Scheinwerfer vorne
9 Ladeanlage
10 Anbauwerkzeug
11 Vorderachse mit Räder
12 Blockierung für das Knickpendelgelenk (rechts)/Tank für die Harnstofflösung (links)
13 Knickpendelgelenk
14 Fahrzeugrahmen Hinterwagen
15 Hinterachse mit Räder
44
5
5 6
14 13
7 8 9
12 11
