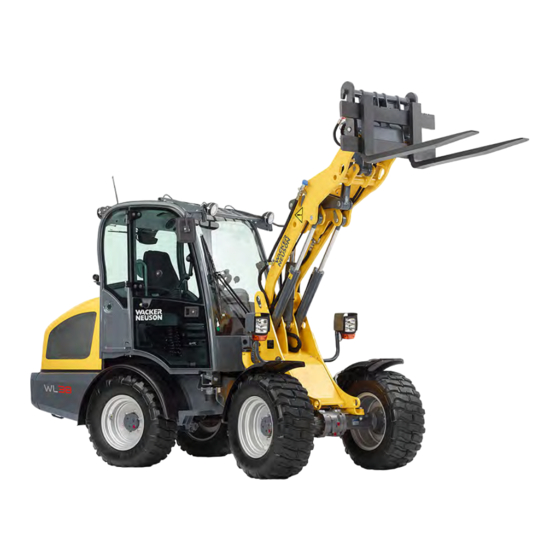

Seite 1 Betriebsanleitung Radlader WL38 Fahrzeugtyp RL40 Materialnummer 1000327438 1000327438 Version Datum 05/2020 Sprache [de]...
Seite 2 Impressum Herausgeber und Rechteinhaber: Weidemann GmbH Mühlhäuser Weg 45-49 34519 Diemelsee, Germany Sitz der Gesellschaft: Diemelsee-Flechtdorf Registergericht und –nummer: Amtsgericht Korbach, HRB 262 USt.-Id.-Nr./VAT Nummer: DE 113 080 233/143 320 00021 Telefon: +49 (0)5631 501694-0 Telefax: +49 (0)5631 501694-666 www.weidemann.de Original-Betriebsanleitung Alle Rechte vorbehalten, insbesondere Urheberrecht, Recht der Vervielfältigung und Recht der Verbreitung. Diese Druckschrift darf vom Empfänger nur für den vorgesehenen Zweck verwendet werden.
Seite 3 Weidemann GmbH, Mühlhäuser Weg 45-49, 34519 Diemelsee, Deutschland Produkt Fahrzeugtyp Radlader Typ/Ausführung RL40 Handelsbezeichnung WL38 Fahrgestell-Nummer Leistung kW bei Nenndrehzahl min-1 36,3 (2800) / 44,7 (2800 ) / 55,4 (2300) Gemessener Schallleistungspegel dB(A) 100,8 / 99,9 / 99,2 Garantierter Schallleistungspegel dB(A) Konformitätsbewertungsverfahren...
Seite 4: Inhaltsverzeichnis
Scheibenwaschanlage ........................ 118 Heizung, Lüftung und Klimaanlage .................... 119 Mit dem Fahrzeug arbeiten ...................... 121 Hydraulikanschlüsse vorne bedienen ................... 135 6.10 Hydraulikanschlüsse hinten bedienen .................. 142 6.11 Elektrofunktionen bedienen ...................... 145 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 5 Abmessungen .......................... 244 12.2 Gewichte ............................ 245 12.3 Motor............................. 246 12.4 Elektrische Anlage ........................ 248 12.5 Fahrantrieb ........................... 252 12.6 Hydraulik ............................ 253 12.7 Emissionen ........................... 254 12.8 Traglast ............................ 255 Stichwortverzeichnis.......................... 256 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 6: Vorwort
• Die Angaben „links“ und „rechts“ in den Beschreibungen beziehen sich immer auf das Fahrzeug in Fahrtrichtung vorwärts. • Für weitere Fragen zum Fahrzeug und zur Betriebsanleitung steht ihr Servicepartner jederzeit zur Verfügung. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 7: Diese Anleitung Verstehen
Kennzeichnet in erklärenden Texten die Benennung von Bauteilen. Sie ist identisch mit ne- benstehenden Positionen in Grafiken. Kennzeichnet eine Bewegungsrichtung oder verschiedene Stellungen bei Schaltern. ► Kennzeichnet die Vermeidung von Gefahren in Warnhinweisen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 8: Symbolerklärung
Constant Speed Drive (Langsamfahreinrichtung mit geregelter konstanter Geschwindigkeit) DGUV Deutsche Gesetzliche Unfallversicherung Diesel Oxidation Catalyst (Dieseloxidationskatalysator – Bauteil im System zur Abgasnachbe- handlung) Dieselpartikelfilter (Bauteil im System zur Abgasnachbehandlung) Einzelbetriebserlaubnis Emission Control System (Steuerung der Abgasnachbehandlung) Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 9 Fahrzeug entsprechenden Daten. Die entsprechenden Daten für das Fahrzeug variieren je nach Ausstat- tung. Die entsprechenden Daten stehen in der Original-Konformitäts- erklärung, die als Originaldokument mit dem Fahrzeug mitgeliefert wird. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 10: Gewährleistung Und Haftung
Gewährleistungsansprüche können nur dann geltend gemacht werden, wenn die Gewährleistungsbedingungen beachtet werden. Diese sind in den allgemeinen Verkaufs- und Lieferbedingungen für fabrikneue Fahr- zeuge und Ersatzteile der Vertriebspartner enthalten. Ferner sind die An- weisungen dieser Betriebsanleitung einzuhalten. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 11: Haftungsbeschränkung
• Nichtbestimmungsgemäße Verwendung. • Einsatz von nicht unterwiesenem Personal. • Verwenden von nicht zugelassenen Ersatz- und Zubehörteilen. • Unsachgemäße Handhabung. • Bauliche Veränderungen jeglicher Art. • Nichtbeachten der Allgemeinen Geschäftsbedingungen (AGB). [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 12: Verwendung
Fahrzeug zugelassene Anbauwerkzeuge mit ggf. den notwendigen Zusatzausrüstungen verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Wartungsbedingungen! Eine andere oder darüberhinausgehende Benutzung des Fahrzeugs ist nicht bestimmungsgemäß! Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 13: Nicht Bestimmungsgemäße Verwendung
• Das Fahrzeug nach Störungen oder Schäden benutzen, ohne dass diese fachmännisch behoben wurden. • Das Fahrzeug benutzen, nachdem wesentliche Veränderungen vor- genommen wurden. • Das Fahrzeug bei Abbruch- oder Forstarbeiten benutzen, bei denen Gefährdungen durch herabfallende Gegenstände bestehen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 14: Vernünftigerweise Vorhersehbarer Fehlgebrauch
Anbauwerkzeugen. • Die Verwendung des Fahrzeugs bei Forst- oder Waldarbeiten. • Die Verwendung des Fahrzeugs in Gewässern oder Überschwem- mungsgebieten. • Der Transport von Personen im Fahrzeug oder Anbauwerkzeug. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 15: Grenzen Des Fahrzeugs
Eine Verwendung in den folgenden Bereichen ist nicht vorgesehen: • Teilweiser oder kompletter Betrieb unter Wasser • Betrieb unter Tage • Betrieb in geschlossenen Räumen • Betrieb in explosionsgefährdeten Bereichen • Betrieb in kontaminierten Bereichen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 16: Niedrige Außentemperaturen
VORSICHT Unfallgefahr durch eingeschränkte Sicht! Gefrorene Scheiben können zu einer eingeschränkten Sicht auf Ihr Um- feld und dadurch zu Unfällen mit leichten Verletzungen führen. ► Scheiben vor Fahrtbeginn von Eis befreien. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 17 • Füllstand des Kraftstoffs am Ende der Arbeitsschicht vollständig auf- füllen. • Darauf achten, dass die Batterie immer vollständig aufgeladen ist. • Eine Kaltstarthilfe einbauen lassen (z. B. Motor- und Hydraulikölvor- wärmung). [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 18: Sicherheit
Folgen bei Nichtbeachtung. ► Vermeidung von Verletzungen. HINWEIS HINWEIS kennzeichnet eine Situation, die bei Nichtbeachtung zu Sachschäden führt. Folgen bei Nichtbeachtung ► Vermeidung von Sachschäden. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 19: Qualifikation Des Bedienpersonals
• Fahrzeug vor dem Starten überprüfen, damit sicher gefahren und ge- arbeitet werden kann. • Erhöhte Vorsicht, wenn der Bediener offene, lange Haare oder Schmuck trägt. • Enganliegende Arbeitskleidung tragen, welche die Bewegungsfreiheit nicht einschränkt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 20: Verhaltensmaßnahmen
• Aufstiegshilfen (Griffe und Trittstufen) frei von Verschmutzung, Schnee und Eis halten. • Der Besitzer ist verantwortlich, dass das Bedienungs- und Wartungs- personal entsprechend den Erfordernissen, zum Tragen von Schutzausrüstung angehalten wird. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 21: Betrieb
• Vor Arbeitsbeginn oder nach einer Arbeitsunterbrechung sicherstel- len, dass die Brems-, Lenk-, Signal- und Beleuchtungseinrichtungen funktionsfähig sind. • Vor Inbetriebnahme des Fahrzeugs sicherstellen, dass sich keine Person im Gefahrenbereich aufhält. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 22: Arbeitsumgebung
• In unmittelbarer Nähe von Gebäuden, Gerüsten oder sonstigen fes- ten Bauteilen den Gefahrenbereich ausreichend erweitern. • Gefahrenbereich absperren, wenn ein ausreichender Sicherheitsab- stand nicht eingehalten werden kann. • Beim Aufenthalt von Personen im Gefahrenbereich, Arbeit sofort ein- stellen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 23: Beförderung Von Personen
Fahrzeugs können sich Personen befinden, die vom Bediener nicht gesehen werden. – Vor jedem Wechsel der Fahrtrichtung vergewissern, dass sich niemand im Gefahrenbereich aufhält. • Niemals ein fahrendes Fahrzeug besteigen und nicht von diesem ab- springen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 24: Fahrzeug Abstellen
• Erst nach dem Abstellen des Motors Sicherheitsgurt lösen. • Vor dem Verlassen das Fahrzeug gegen Wegrollen sichern (z. B. Parkbremse, geeignete Unterlegkeile). • Zündschlüssel abziehen und Fahrzeug gegen unbefugte Inbetrieb- nahme sichern. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 25: Hebezeugbetrieb
• Der Bediener darf die Zustimmung zum Befestigen und Lösen der Last nur erteilen, wenn das Fahrzeug und dessen Anbauwerkzeug nicht bewegt werden. • Es darf zu keinen Überschneidungen von Gefahrenbereichen mit an- deren im Einsatz befindlichen Fahrzeugen kommen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 26 • Nur Ketten und Schäkel verwenden. Keine Gurte, Schlingen oder Seile. • Keine verschmutzten, beschädigten oder nicht ausreichend dimensio- nierten Tragmittel und Befestigungsmittel verwenden. • Arbeitsprozess bei angeschlagener Last nicht unterbrechen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 27: Anhängerbetrieb
• Alle anderen Anbauwerkzeuge benötigen eine Freigabe des Fahr- zeugherstellers. • Der Gefahrenbereich sowie der Arbeitsbereich sind vom verwendeten Anbauwerkzeug abhängig. – Siehe Betriebsanleitung des Anbauwerkzeugs. • Last sichern. • Anbauwerkzeug nicht überladen. • Korrekten Sitz der Verriegelung prüfen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 28: Umrüstung
– Beleuchtungs- und Hydraulikverbindungen hergestellt und funkti- onsfähig sind. • Nach dem Verriegeln des Anbauwerkzeugs Sichtkontrolle der Verrie- gelung durchführen. • Bei Aufnahme sowie Absetzen eines Anbauwerkzeuges darf sich kei- ne Person zwischen Fahrzeug und Anbauwerkzeug aufhalten. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 29: Abschleppen, Bergen, Verladen Und Transportieren
• Abschleppstangen oder Abschleppseile nur an den definierten Punk- ten anbringen. • Nur gemäß dieser Betriebsanleitung abschleppen, um Schäden am Fahrzeug zu vermeiden. • Beim Abschleppen auf öffentlichen Straßen oder Plätzen die nationa- len Vorschriften beachten (z. B. Beleuchtungsvorschriften). [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 30: Kranverladung
• Nationale Vorschriften beachten. • Nur gemäß dieser Betriebsanleitung verladen, um Schäden am Fahr- zeug zu vermeiden. • Kein festsitzendes Fahrzeug anheben (z. B. feststeckend, festgefro- ren). • Witterungsverhältnisse beachten (z. B. Windstärke). Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 31: Wartung
• Kein schadhaftes oder defektes Werkzeug verwenden. • Während der Durchführung von Wartungsarbeiten muss das Fahr- zeug außer Betrieb sein. • Demontierte Sicherheitseinrichtungen nach Wartungsarbeiten wieder ordnungsgemäß montieren. • Fahrzeug abkühlen lassen, bevor Teile berührt werden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 32: Persönliche Sicherheitsmaßnahmen
• Sind Wartungsarbeiten unter einem angehobenen Fahrzeug oder An- bauwerkzeug nötig, dieses sicher und stabil unterbauen (z. B. Hebe- bühne, Unterstellböcke). • Hydraulikzylinder oder Wagenheber alleine sichern ein angehobenes Fahrzeug oder Anbauwerkzeug nicht ausreichend ab. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 33: Maßnahmen Zur Durchführung
• Werden Mängel oder Schäden festgestellt, diese sofort durch eine autorisierte Fachwerkstatt prüfen und beseitigen lassen. • Nachrüstarbeiten nur von einer autorisierten Fachwerkstatt ausführen lassen. • Selbstsichernde Befestigungselemente (z. B. selbstsichernde Mut- tern) nach der Demontage durch neue ersetzen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 34: Maßnahmen Zur Risikovermeidung
Fachpersonal vorgenommen werden. • Elektrische Anlage regelmäßig überprüfen. Mängel sofort beheben lassen (z. B. lose Verbindungen, angeschmorte Kabel). • Betriebsspannung des Fahrzeugs, des Anbauwerkzeugs und des An- hängers müssen übereinstimmen (z. B. 12 V). Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 35: Sicherheitshinweise Für Verbrennungsmotoren
• Nur in einem gut belüfteten Bereich tanken und entlüften (z. B. wegen gesundheitsschädlicher Dämpfe, Explosionsgefahr). • Verschütteten Kraftstoff sofort entfernen (z. B. wegen Brandgefahr, Rutschgefahr). • Kraftstofftankdeckel fest verschließen, defekten Kraftstofftankdeckel erneuern. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 36: Umgang Mit Ölen, Fetten Und Anderen Substanzen
– Außenstehende vor dem Nähertreten und Berühren des Fahr- zeugs warnen. – Abschalten der Spannung veranlassen. – Fahrzeug erst verlassen, wenn die berührte oder beschädigte Versorgungsleitungen mit Sicherheit nicht mehr unter Spannung steht. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 37: Arbeiten Im Bereich Von Nichtelektrischen Versorgungsleitungen
• Sich vor Arbeitsbeginn mit dem Fahrzeug oder dem Anbauwerkzeug über dessen Lärmpegel erkundigen (z. B. Aufkleber). – Gehörschutz tragen. • Beim Fahren auf öffentlichen Straßen oder Plätzen keinen Gehör- schutz tragen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 38 Sicher- heitsaufkleber oder Hinweisaufkleber ersetzen. • Reinigungsarbeiten nur bei abgestelltem und abgekühltem Motor durchführen. • Auf empfindliche Bauteile achten und diese entsprechend schützen (z. B. elektronische Steuergeräte, Relais). Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 39: Fahrzeugbeschreibung
Rückspiegel (rechts und links) Fahrzeugrahmen Hinterwagen Einfüllöffnung für Kraftstofftank (rechts) Fahrzeugrahmen Vorderwagen 10 Ladeanlage 11 Anbauwerkzeug 12 Vorderachse mit Rädern 13 Blockierung für das Knickpendelgelenk (rechts) 14 Knickpendelgelenk 15 Gelenkwelle 16 Hinterachse mit Rädern [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 40: Kurzbeschreibung
Die verschiedenen Verwendungsmöglichkeiten des Fahrzeuges sind dem Kapitel Bestimmungsgemäße Verwendung zu entnehmen. Das Fahrzeug besteht aus dem Fahrzeugrahmen, dem Antrieb und den Achsen. Im/am Fahrzeugrahmen befinden sich die Antriebs- und Steuereinheiten, der Fahrerstand und die Ladeanlage. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 41 Die Rohrbruchsicherungen bestehen aus Senkbremsventilen. Die Senk- bremsventile können, je nach Ausstattung des Fahrzeugs, mittels eines Schalters in der Kabine überbrückt werden (Senkbremsumgehung). Dies ist für Funktionen wie Schwimmstellung und Ladeschwingendämpfung notwendig. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 42: Hydrostatischer Fahrantrieb
Bremse an der Gelenkwelle. Die Bremse ist als Trommelbremse ausgeführt. 4.2.7 Lenkung Die Lenkung ist als Knickpendellenkung ausgeführt. Sie wird hydraulisch über ein Lenkorbitrol und doppeltwirkende Hydraulikzylinder betätigt. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 43 Sitz für den Bediener und die Bedien- und Kontrollelemente. 4.2.10.1 Schutzgitter Frontscheibe WARNUNG Unfallgefahr durch eingeschränktes Sichtfeld im öffentlichen Stra- ßenverkehr! Durch ein eingeschränktes Sichtfeld können andere Verkehrsteilnehmer übersehen werden. ► Schutzgitter vor der Fahrt auf öffentlichen Straßen demontieren. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 44: Schutzgitter Montieren / Demontieren Vorbereiten
Abb. 4: Montageplatz für den Feuer- • Wenn der Feuerlöscher benutzt wurde, umgehend durch eine autori- löscher sierte Fachwerkstatt prüfen und neu befüllen lassen. Ggf. ist ein Aus- tausch gegen einen neuen Feuerlöscher notwendig. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 45: Bedienelemente Am Bedienerplatz
Das Fahrzeug ist nicht mit allen in dieser Betriebsanleitung beschriebe- nen Optionen ausgerüstet. Die in dieser Betriebsanleitung beschriebenen Optionen werden nicht in jedem Land angeboten. Die Belegung der Schalterleisten kann abhängig von der Ausstattung des Fahrzeugs unterschiedlich sein. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 46 Fahrzeugbeschreibung 4.3 Bedienelemente am Bedienerplatz 4.3.2 Gesamtübersicht der Bedienelemente Abb. 5: Gesamtübersicht der Bedienelemente Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 47: Übersicht: Joystick
3 Schalter für Elektroanschluss 2 vorne 4 Nicht belegt oder Schalter für zusätzliche Hydraulikanschlüsse 5 Schalter für Elektroanschluss 1 vorne 6 Schalter für Schnellgang/Kriechgang 7 Schalter für die Fahrtrichtung vorwärts/rückwärts Abb. 6: Schalter am Joystick oben [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 48: Übersicht: Kippschalterleisten
1 Schalter für Abgasnachbehandlung 2 Schalter frei für Option Abb. 8: Schalterleiste 1 im Armatu- renbrett 1 Schalter frei für Option 2 Schalter frei für Option Abb. 9: Schalterleiste 2 im Armatu- renbrett Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 49 3 Schalter frei für Option 4 Schalter für Arretierung der Ladeanlage 5 Schalter frei für Option 6 Schalter für Umschaltung auf Hydraulikanschlüsse am Heck Abb. 11: Schalterleiste 4 in der Sei- tenkonsole [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 50 2 Schalter für Arbeitsscheinwerfer hinten 3 Schalter für Scheibenwischer und Scheibenwaschanlage der Heckscheibe 4 Schalter für Heckscheibenheizung 5 Schalter für Rundumleuchte 6 Schalter frei für Option Abb. 14: Schalterleiste 7 im Kabinen- dach Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 51: Übersicht: Lenkstockschalter
5 Transportgewicht in kg 6 Maximale Nutzlast in kg 7 Zulässiges Achslast hinten in kg 8 Baujahr 9 Homologationsnummer 10 Zulässige Achslast vorne in kg 11 Gesamtgewicht in kg 12 Betriebsgewicht [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 52 • der Dieselmotor • die Ölpumpe (hydraulische Fahrpumpe) • der Ölmotor (hydraulischer Fahrmotor) • die Achsen • der ROPS-/FOPS-Schutzaufbau • der Hydrospeicher (falls vorhanden) • die Anhängerkupplung (falls vorhanden) Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 53: Sicherheitsaufkleber Und Hinweisaufkleber
Durchgezogene Linien zeigen Aufkleber die außen am Fahrzeug ange- bracht sind. Gestrichelte Linien zeigen Aufkleber die in der Kabine oder unter der Mo- torhaube angebracht sind. 4.4.2.1 Sicherheitsaufkleber 15 PSI 1 BAR Abb. 17: Übersicht der Sicherheitsaufkleber [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 54: Bedeutung Der Sicherheitsaufkleber
Abb. 19: Aufkleber Sicherungsstütze Sicherheitsaufkleber: Allgemeine Gefahren VORSICHT! Verletzungsgefahr im Arbeitsbereich des Fahrzeugs. • Während des Betriebs dürfen sich keine Personen im Gefahrenbe- reich des Fahrzeugs aufhalten. Abb. 20: Aufkleber Allgemeiner Ge- fahrenbereich Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 55 Sicherheitsaufkleber: Sicherheitsgurt anlegen VORSICHT! Sicherheitsgurt anlegen; Standsicherheit des Fahrzeugs beachten. • Fahrzeug nur vom Sitz aus bedienen. • Sicherheitsgurt beim Betrieb des Fahrzeugs anlegen. • Standsicherheit und Kippsicherheit des Fahrzeugs beachten. Abb. 23: Aufkleber Sicherheitsgurt [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 56: Sicherheitsaufkleber: Keine Personen Mitfahren Lassen
Abb. 25: Aufkleber ROPS/FOPS- Schutzaufbau Sicherheitsaufkleber: Heiße Teile! VORSICHT! Nach dem Stoppen des Motors sind Fahrzeugteile teil- weise sehr heiß. • Fahrzeugteile abkühlen lassen. • Schutzkleidung bei Wartungsarbeiten tragen. Abb. 26: Aufkleber Heiße Teile Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 57: Hinweisaufkleber
• Betriebsanleitung vor Wartungsarbeiten lesen und beachten. Abb. 28: Aufkleber Zündschlüssel 4.4.2.2 Hinweisaufkleber HFKW-R134a GWP 1430 DON‘T STOP ENGINE ® CONDITIONING r . : 1000379801_02 NOTICE AVISO AVIS max. 75kg max. 165lbs. Abb. 29: Übersicht der Hinweisaufkleber [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 58: Bedeutung Der Hinweisaufkleber
Das Fahrzeug ist mit einem Batterietrennschalter ausgestattet. Mit dem Batterietrennschalter kann die Zuleitung von der Batterie zur Fahrzeug- elektrik getrennt werden. Der Aufkleber kennzeichnet die Position des Batterietrennschalters. Abb. 32: Aufkleber Batterietrenn- schalter Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 59 Durch nach rechts drehen des Zündschlüssels wird der Motor gestartet. Durch nach links drehen des Zündschlüssels wird der laufende Motor ge- stoppt. Abb. 35: Aufkleber Motorstop Notausstieg Der Aufkleber kennzeichnet den Notausstieg. Abb. 36: Aufkleber Notausstieg [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 60: Motor Nicht Abstellen - Regeneration Läuft
System zur Abgasnachbehandlung kann sonst beschädigt werden. ® r . : Abb. 38: Aufkleber Motorregenerati- Schmierplan einhalten Der Aufkleber weist daraufhin, alle Schmierstellen regelmäßig nach Schmierplan der Betriebsanleitung abzuschmieren. Abb. 39: Aufkleber Schmierstellen abschmieren Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 61 Rad angehoben werden soll. Abb. 41: Aufkleber Wagenheber Po- sition Joystickfunktionen Der Aufkleber stellt die Funktionen des Joysticks dar. Die Beschreibung der Funktionen erfolgt in den weiteren Kapiteln. Abb. 42: Aufkleber Joystick Bele- gung [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 62 Abb. 43: Aufkleber Stützlast Anhän- gerkupplung Maximaler Schallleistungspegel Der Aufkleber gibt den maximalen Schallleistungspegel des Fahrzeugs an. Der auf dem Aufkleber angezeigte Wert wird beim Betrieb des Fahr- zeugs nicht überschritten. Abb. 44: Aufkleber Lärmkennwert Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 63: Inbetriebnahme
• Tank für den Kraftstoff Am Fahrzeug sind Aufstiegshilfen angebracht. Die Aufstiegshilfen sind fest mit dem Fahrzeug verbunden. Vor dem Verlassen des Fahrzeugs Abb. 45: Einsteigen kontrollieren, ob die Türen und Scheiben der Kabine geschlossen sind. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 64: Türen Öffnen
An der Innenseite der Tür befindet sich ein Bügel. Damit kann die Kabi- nentür von innen geschlossen werden. Bügel bei geöffneter Tür nach innen ziehen. Tür rastet im Türschloss ein. ð Tür ist geschlossen. Abb. 48: Tür von innen schließen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 65 Seitenscheibe geöffnet zu arretieren. Tür Arretierung lösen Hebel der Entriegelung von innen bewegen. ð Arretierung ist gelöst. Tür nach vorn klappen. Tür im Türschloss einrasten. ð Tür ist geschlossen. Abb. 50: Arretierung lösen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 66: Tür Aufstellen
Seitenscheibe aufstellen Die Seitenscheiben können in leicht geöffnetem Zustand aufgestellt. Da- Abb. 52: Seitenscheibe öffnen und zu Hebel 1 einrasten. Vor dem Verlassen des Fahrzeugs kontrollieren, arretieren dass Türen, Seitenscheiben und Heckscheibe geschlossen sind. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 67: Bedienerplatz Einrichten
Bediener des Fahrzeugs auf dem Sitz Platz genommen hat. Wenn der Bediener den Sitz verlässt, werden nach fünf Sekunden der Fahrantrieb und die hydraulischen Funktionen deaktiviert, auch wäh- rend der Fahrt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 68 Hebel 3 über einen Kompressor stufenlos angepasst werden. Das Er- Abb. 54: Einstellmöglichkeiten Sitz reichen des unteren und oberen Endanschlages der Federung wird ange- MSG 95 zeigt, wenn sich der Ton des Kompressors hörbar verändert. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 69 Nach dem Verstellen muss der Hebel 5 in der gewünschten Position ein- rasten. Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver- stellen lassen. 5.2.1.2 Sitz MSG85 Zum Einstellen auf dem Sitz Platz nehmen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 70 Abb. 57: Federung verstellen mit An- ð Federspannung erhöht sich - Federung wird härter. zeige Die Federung ist korrekt eingestellt, wenn das im Sichtfenster 4 ange- zeigte Gewicht mit dem Bedienergewicht übereinstimmt. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 71 Einstellrad 6 im Uhrzeigerzinn drehen. ð Armlehne senkt sich. Einstellrad 6 gegen Uhrzeigerzinn drehen. ð Armlehne hebt sich. ð Die Neigung der Armlehne ist eingestellt. Abb. 60: Neigung der Armlehne ver- stellen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 72 Federung und Höhe des Sitzes können mit Hebel 10 über einen Kom- pressor stufenlos angepasst werden. Unteres und oberes Ende der Fe- derungseinstellung wird durch einen hörbaren oberen oder unteren End- anschlages angezeigt. Abb. 64: Luftfederung und Höhen- verstellung Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 73: Sitzheizung
► Sicherheitsgurt vor dem Betrieb anlegen. ► Sicherheitsgurt nicht verdreht anlegen. ► Sicherheitsgurt nicht über harte, kantige oder zerbrechliche Gegen- stände in der Kleidung legen. ► Sicherheitsgurt über das Becken fest anlegen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 74: Sicherheitsgurt Anlegen
Am Gurtende ziehen, um den Sicherheitsgurt nachzuspannen. Abb. 66: Sicherheitsgurt anlegen ð Sicherheitsgurt ist angelegt. Sicherheitsgurt lösen Sicherheitsgurt festhalten. Taste am Gurtschloss drücken. ð Schlusszunge springt aus dem Gurtschloss. Sicherheitsgurt langsam zum Aufroller führen. Abb. 67: Sicherheitsgurt lösen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 75: Lenkrad Einstellen
Die Lenksäule kann individuell in Höhe und Neigung entsprechend der Körpergröße eingestellt werden. Hebel nach unten drücken und halten. ð Lenkrad ist entriegelt. Lenkrad verstellen. Hebel loslassen. ð Lenkrad ist verstellt und verriegelt. Abb. 68: Hebel zum Einstellen des Lenkrades [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 76: Spiegel Einstellen
• An der Oberkante B muss der Horizont sichtbar sein. • An der Unterkante C muss der sichtbare Bereich so nah wie möglich an das Fahrzeug heranreichen. Abb. 69: Spiegel am Fahrzeug ein- stellen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 77: Display
Informationen im Display ablesen Kontrollleuchten dienen als Informationsquelle. Die Symbole im Display zeigen verschiedene Betriebszustände an. Das Display leuchtet nach Einschalten der Zündung zum Selbsttest auf. Abb. 72: Übersicht der Informationen im Display [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 78 • Symbol blinkt bei eingeschaltetem Blinker und verbun- denem Anhänger. Anzeige für den Dauerbetrieb dritter Steuerkreis Das Symbol zeigt an, dass der Dauerbetrieb dritter Steuer- kreis aktiv ist. Dauerbetrieb ausschalten, wenn er nicht be- nötigt wird. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 79: Bedeutung Der Warnleuchten Und Kontrollleuchten
Warnleuchten warnen vor Schäden am Fahrzeug. Leuchtet eine Warn- leuchte während des Betriebs auf, Fahrzeug sofort abstellen und eine au- torisierte Fachwerkstatt kontaktieren. Die Warnleuchten und Kontrollleuchten leuchten nach Einschalten der Zündung zum Selbsttest auf. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 80: Übersicht Warnleuchten Und Kontrollleuchten
Leuchtet, wenn das Fernlicht eingeschaltet ist und bei Betäti- gung der Lichthupe. Warnleuchte „Hydrauliköltemperatur“ Leuchtet, wenn die maximal zulässige Temperatur vom Hy- drauliköl erreicht ist. Fahrzeug anhalten, Motor abstellen, Fahrzeug abkühlen las- sen, Kühlsystem kontrollieren. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 81 Kontrollleuchte „Elektroanschluss I“ Leuchtet, wenn am Joystick der Bedienknopf für die Elektro- steckdose I betätigt wird. Kontrollleuchte „Elektroanschluss II“ Leuchtet, wenn am Joystick der Bedienknopf für die Elektro- steckdose II betätigt wird. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 82 Elektronik des Motors - Motor abstellen, falls der Motor nicht von selbst abschaltet. • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Informationen einholen auf Seite [} 234]. – Autorisierte Fachwerkstatt kontaktieren. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 83: Anzeige Für Fehlermeldungen Im Display
• Fahrzeugbeleuchtung auf Seite [} 115] 5.3.4 Anzeige für Fehlermeldungen im Display Im Display können ggf. Fehlermeldungen in Form von Symbolen erschei- nen. Für eine detaillierte Beschreibung der Fehlermeldungen: siehe Betriebs- störungen auf Seite 231. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 84: Fehlermeldungen Mit Symbol
Motor abstellen und Rücklauffilter von autorisierter Fach- werkstatt wechseln lassen. Dieselpartikelfilter (DPF) austauschen Das Symbol erscheint, wenn der Dieselpartikelfilter aus- getauscht werden muss. Motor abstellen und Dieselpartikelfilter von autorisierter Fachwerkstatt wechseln lassen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 85 Fahrzeug erst nach Beseitigung des Fehlers wieder in Betrieb neh- men. Abb. 77: Fehlermeldungen im Dis- Falls der Motor von selbst abschaltet, liegt ein kritischer Fehler im Motor play mit Fehlercode oder der Motorelektronik vor. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 86: Fahrzeug In Betrieb Nehmen
► Motor ca. drei Minuten im Leerlauf laufen lassen. Anschließend Drehzahl langsam steigern. ► Während den ersten 100 Betriebsstunden Motor nicht voll belasten. ► Keine zusätzlichen Starthilfen (z. B. Startpilot) verwenden. ► Autorisierte Fachwerkstatt kontaktieren, wenn der Motor nicht startet. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 87 Vorzeitiges Unterbrechen des Stromkreislaufs kann zu Schäden am Motor und an der Motorvorwärmung führen. ► Batterietrennschalter nicht bei laufendem Motor betätigen. ► 120 Sekunden warten nachdem der Motor abgestellt wurde, bevor der Batterietrennschalter betätigt wird. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 88: Batterietrennschalter Ausschalten
Kabel und Leitungen können zu Stromschlägen führen, die Tod oder schwere Verletzungen zur Folge haben können. ► Die Motor- und Hydraulikölvorwärmung ausschließlich in trockenen Räumen betreiben. ► Defekte Kabel sofort ersetzen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 89 ü 230 Volt Stromnetz ü Absicherung maximal 16 Ampere ü Fehlerstrom-Schutzschalter ü Schutzkontakt-Steckdose ü Karosserie und der Schutzleiter der Steckdose müssen unbedingt lei- tend miteinander verbunden sein. ▪ Motor- und Hydraulikölvorwärmung anschließen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 90: Motor- Und Hydraulikölvorwärmung Anschließen
ð Die Kontrollleuchten müssen erlöschen. Falls eine der Warnleuchten oder Kontrollleuchten beim Startvorgang nicht erlischt (außer der für die Parkbremse), Motor sofort abstellen und den Grund von einer autorisierten Fachwerkstatt überprüfen lassen! Abb. 80: Zündschlüssel drehen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 91 Zündschlüssel deaktiviert werden. Bei der Ausstattung des Fahrzeugs mit Wegfahrsperre sind im Lieferum- fang enthalten: • Wegfahrsperre im Fahrzeug eingebaut. • Zwei codierte blaue Zündschlüssel. • Ein roter Masterschlüssel. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 92: Neue Zündschlüssel Anlernen
Wird der Zündschlüssel stecken gelassen, wird die Wegfahrsperre nicht aktiviert. Parkbremse betätigen. Motor abstellen, Zündung in Stellung 0 bringen. Zündschlüssel abziehen. ð Die Wegfahrsperre wird nach 30 Sekunden aktiviert. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 93 Eine Unterbrechung der Versorgungsleitung oder anderer Steuerlei- tungen führt nicht zu einer Deaktivierung der Wegfahrsperre oder zum Löschen von Daten (z.B. Datencodes). Alle relevanten Daten werden in einem nichtflüchtigen Speicher ge- speichert [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 94: Motor Nicht Bei Niedriglast Betreiben
Ladeanlage auf den Boden absenken. Fahrzeug mit Parkbremse sichern. Alle elektrischen Verbraucher ausschalten. Motor ca. drei Minuten im Leerlauf laufen lassen. Zündschlüssel in Stellung 0 bringen. Zündschlüssel abziehen. Abb. 83: Zündschlüssel in Stellung 0 bringen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 95: Motor Mit Starthilfe Starten
ð Die Kontrollleuchten im Display müssen leuchten. ð Leuchten die Kontrollleuchten nicht, liegt ein Fehler in der Fahr- zeugelektrik vor oder die Batterie ist defekt. Leuchten die Kontrollleuchten nicht, keine Starthilfe durchführen. Autorisierte Fachwerkstatt aufsuchen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 96: Vorbereitung Zur Starthilfe
Zündung des Starthilfefahrzeugs ausschalten, da Spannungsspit- zen bei der Starthilfe die Fahrzeugelektronik beschädigen können. ð Starthilfekabel können angeschlossen werden. Starthilfekabel anklemmen Starthilfekabel mit ausreichender Länge und ausreichendem Leitungs- querschnitt verwenden. Nach erfolgreichem Start Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 97: Bedienung
Lose Gegenstände in der Kabine oder verschmutze Pedale können die Funktion des Pedals beeinträchtigen und zu Unfällen mit schweren Ver- letzungen oder Tod führen. ► Pedale sauber halten. ► Keine Gegenstände im Bereich der Pedale ablegen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 98: Funktion Inchen
Die Parkbremse darf während der Fahrt nur im Notfall und bei ausgefalle- ner Betriebsbremse eingesetzt werden. Es besteht Verletzungsgefahr. ► Im Normalbetrieb das Brems-Inchpedal zum Bremsen verwenden. ► Nur im Notfall die Parkbremse während der Fahrt aktivieren. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 99 Hebel leicht in Richtung X nach oben ziehen und Knopf K mit dem Daumen drücken. ð Raste vom Hebel ist gelöst. Hebel komplett nach unten drücken. ð Kontrollleuchte erlischt. ð Parkbremse ist gelöst. Abb. 86: Bedienhebel für Parkbrem- [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 100: Lenken
Die Betätigung der Lenkung erfordert dann aber größere Kräfte und die Lenkung funktioniert nur langsam. Dieser Um- stand ist besonders beim Abschleppen des Fahrzeugs zu berücksichti- gen. Die Abschleppgeschwindigkeit an das veränderte Lenkverhalten an- passen (Schrittgeschwindigkeit)! Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 101: Fahren
► Fahrzeug so schnell wie möglich wieder aufrichten, damit keine Be- triebsstoffe auslaufen können. ► Auslaufende Betriebsstoffe, wenn gefahrlos möglich, mit einem ge- eigneten Gefäß auffangen und umweltfreundlich entsorgen. ► Die zuständigen Behörden informieren, falls Betriebsstoffe ausgelau- fen sind. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 102: Fahrtrichtung Wählen
Fahrzeug sofort in die Gegenrichtung fährt. Dadurch können Unfälle ver- ursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Fahrtrichtung nicht während der Fahrt umschalten. ► Fahrzeug erst komplett anhalten, danach die Fahrtrichtung wählen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 103 ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. Bei eingeschalteter Fahrtrichtung Rückwärts ertönt ein Warnton. Der Ton soll Personen, die sich in der Nähe des Fahrzeugs befinden, bei einge- schalteter Fahrtrichtung Rückwärts warnen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 104: Fahrzeug Mit Pedal Beschleunigen
► Nach Beendigung der Arbeit mit erhöhter Drehzahl des Motors, den Hebel des Handgases komplett nach hinten (II) ziehen. ► Bei Ladearbeiten und Rangierarbeiten den Hebel des Handgases komplett nach hinten (II) ziehen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 105 Brems-Inchpedal betätigt werden muss. ▪ Bedienrad in Richtung I bewegen. ð Fahrgeschwindigkeit nimmt ab. ▪ Bedienrad in Richtung II bewegen. ð Fahrgeschwindigkeit nimmt zu. Abb. 91: Handinchung bedienen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 106: Fahrzeug Bremsen, Anhalten Und Parken
Pedal weiter betätigen. ð Fahrzeug hält an. Schalter für die Fahrtrichtung in Nullstellung bringen. ð Fahrantrieb ist in Neutralstellung. Parkbremse anziehen. ð Kontrollleuchte Parkbremse leuchtet im Display. ð Fahrsperre ist aktiviert. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 107 • Kraftstoff auffüllen. • Alle Flüssigkeitsstände kontrollieren ggf. nachfüllen. • Fahrzeug gegen unbefugtes Benutzen sichern. – Zündschlüssel abziehen. – Scheiben schließen. – Türen, Verschlussdeckel der Tanks und Motorhaube abschließen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 108: System Zur Abgasnachbehandlung Bedienen
Regeneration des Systems zur Abgasnachbehandlung läuft. Das System zur Abgasnachbehandlung kann sonst beschädigt werden. DON‘T STOP Zur Beschreibung und Bedienung: siehe Abgasnachbehandlung auf Seite ENGINE 212. ® r . : Abb. 94: Aufkleber Motorregenerati- Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 109: Auf Öffentlichen Straßen Fahren
► Verbogene, angerissene oder anderweitig beschädigte Gabelzinken dürfen nicht verwendet werden. ► Vor dem Arbeiten sicherstellen, dass die Gabelzinken am Gabelträ- ger sicher verriegelt sind. ► Vor dem Verlassen des Fahrzeugs Palettengabel auf dem Boden ab- senken. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 110 8) Fahrertür und Fenster schließen. 9) Arbeitsscheinwerfer ausschalten. 10) Ladeschwingendämpfung einschalten. 11) Ladeanlage arretieren, siehe Sperrfunktion für den Joystick verwen- den auf Seite 123 12) Sicherheitsgurt anlegen. 13) Gefahrloses Abfahren sicherstellen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 111: Mit Anhänger Fahren
Die entsprechenden nationalen Bestimmungen sind zu beachten und an- zuwenden. Zusätzlich folgende Punkte beachten: • Die zulässigen Anhängelasten und Stützlasten beachten. • Die Drehbarkeit der Anhängerkupplung sicherstellen. • Regelmäßige Wartungsarbeiten an der Anhängerkupplung durchfüh- ren bzw. durchführen lassen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 112: Rangierkupplung Bedienen
Bolzen mit Hebel II um 90° drehen. Bolzen herausziehen. Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren. Bolzen einführen und mit dem Hebel um 90° drehen. ð Anhänger ist an die Rangierkupplung angekuppelt. Abb. 95: Rangierkupplung entriegeln Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 113 ð Der Anhänger ist im Zugmaul verriegelt. Abb. 96: Automatische Anhänger- Korrekte Verriegelung prüfen. kupplung Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden. Anhängersicherungen (z. B. Vorlegekeil, Stützrad) entfernen. ð Der Anhänger ist angekuppelt und angeschlossen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 114: Anhänger Vom Fahrzeug Abkuppeln
Beispiel notwendig sein, wenn ein Abschleppseil in die Anhänge- kupplung eingehängt werden soll. ▪ Hebel 2 nach unten drücken. ð Der Auslöseabzug wird manuell aktiviert. Der Bolzen der Anhänge- kupplung schließt automatisch. Abb. 97: Automatische Anhänger- kupplung schließen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 115: Beleuchtung Und Signalanlage
ð Abblendlicht ist eingeschaltet. 6.5.3 Blinker bedienen ▪ Lenkstockschalter in Richtung I bringen. ð Kontrollleuchte blinkt. ð Blinker rechts blinkt. ▪ Lenkstockschalter in Richtung II bringen. ð Kontrollleuchte blinkt. ð Blinker links blinkt. Abb. 100: Blinker bedienen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 116 Die Rundumleuchte mit dem dargestellten Schalter bedienen. Der Schal- ter verfügt über zwei Schalterstellungen. ▪ Schalter in Stellung I bringen. ð Rundumleuchte ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð Rundumleuchte ist ausgeschaltet. Abb. 103: Rundumleuchte bedienen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 117: Arbeitsscheinwerfer Bedienen
Die Arbeitsscheinwerfer hinten werden über einen Schalter in der Schal- terleiste im Dach der Kabine bedient. ▪ Schalter in Stellung I bringen. ð Arbeitsscheinwerfer hinten sind eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð Arbeitsscheinwerfer hinten sind ausgeschaltet. Abb. 106: Arbeitsscheinwerfer hinten bedienen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 118: Innenbeleuchtung Der Kabine Bedienen
Der Behälter für die Scheibenwaschanlage befindet sich hinter der Kabi- nenrückwand im Motorraum. Füllstand regelmäßig kontrollieren und ggf. auffüllen. Weitere Informationen finden Sie im Kapitel siehe Füllstand Scheibenwischwasser auf Seite 190. Abb. 109: Scheibenwaschanlage vorne bedienen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 119: Scheibenwischer Und Scheibenwaschanlage Hinten Bedienen
Drehen des Schalters einstellen. Das Gebläse kann über vier Stufen eingestellt werden. ▪ Stufe 0 ð Gebläse ist ausgeschaltet. ▪ Stufe 1 ð Geringe Belüftung ▪ Stufe 2 ð Mittlere Belüftung Abb. 112: Gebläsestärke einstellen ▪ Stufe 3 ð Hohe Belüftung [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 120: Belüftungsdüsen Einstellen
öffnen, danach dosieren. • Um Kondenswasserbildung am Kondensator zu vermeiden, Klimaan- lage fünf Minuten vor Fahrtende oder Arbeitsende ausschalten. • Bei beschlagenen Fensterscheiben, Düsen der Klimaanlage auf das Fenster stellen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 121: Heckscheibenheizung Bedienen
► Abstand zu elektrischen Freileitungen halten. ► Bei Lichtbögen auf keinen Fall versuchen die Kabine zu verlassen. ► Vor Arbeiten unter elektrischen Freileitungen Kontakt zum Energie- versorger aufnehmen und die Abschaltung des Stroms veranlassen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 122: Abstände Zu Elektrischen Freileitungen
► Das Stapeln von Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. Abb. 116: Warnung herabfallende Gegenstände Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 123: Ladeanlage Mit Joystick Bedienen
Schalter in Stellung I bringen. ð Kontrollleuchte im Schalter leuchtet. ð Sperrfunktion ist eingeschaltet. Abb. 118: Sperrfunktion für den Joy- stick ▪ Schalter in Stellung 0 bringen. ð Kontrollleuchte im Schalter leuchtet nicht. ð Sperrfunktion ist ausgeschaltet. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 124 Knopf drücken und halten. ð Kontrollleuchte leuchtet im Display. ð Differentialsperre ist eingeschaltet. ▪ Knopf loslassen. ð Kontrollleuchte leuchtet nicht im Display. ð Differentialsperre ist ausgeschaltet. Abb. 119: Knopf für die Differential- sperre Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 125: Schwimmstellung Einschalten
Joystick über den Widerstand hinaus in Richtung I bewegen. ð Joystick rastet ein. ð Schwimmstellung ist eingeschaltet. Joystick über den Widerstand zurück in die Mittelstellung bewegen. ð Schwimmstellung ist ausgeschaltet. Abb. 120: Schwimmstellung mit Joy- stick einschalten [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 126: Schwimmstellung Mit Senkbremsventilen Einschalten
Nachdem die Arbeiten mit der Schwimmstellung beendet sind, Schalter in Stellung 0 bringen. 6.8.6 Ladeschwingendämpfung bedienen HINWEIS Gefahr technischer Schäden am Hydrauliksystem! ► Ladeschwingendämpfung nur für Transportfahrten einschalten. ► Ladeschwingendämpfung bei Ladearbeiten ausschalten. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 127: Ladeanlage Bei Motorausfall Absenken
► Ladeanlage unmittelbar und vorsichtig bis zum Boden absenken, sollte es zu einem Ausfall der Energieversorgung am Fahrzeug kom- men. ► Einzelne Steuerkreise der Arbeitshydraulik durch Betätigen des Joy- sticks drucklos machen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 128: Fahrzeug Mit Senkbremsventilen
Zündschlüssel in Stellung I bringen. ð Kontrollleuchten leuchten auf. Schalter 1 in Stellung I bringen. Ladeanlage mit dem Joystick über die Funktion Senken absenken. Abb. 124: Notabsenkung mit Senk- bremsventilen ð Ladeanlage senkt sich bis zum Boden ab. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 129 ► Ladeanlage während der Fahrt so nah am Boden wie möglich halten. ► Zugelassene Nutzlasten nicht überschreiten. ► Fahrgeschwindigkeit an Umgebungsverhältnisse und zu ladendem Material anpassen. ► Kabinentüren schließen. ► Sicherheitsgurt anlegen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 130: Zulässige Anbauwerkzeuge
Verletzungen oder Tod führen können. ► Arbeiten sofort unterbrechen, wenn Personen den Gefahrenbereich betreten. ► Spiegel korrekt einstellen. Sichthilfen z. B. Kamera verwenden. ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 131 Beide Aufnahmebolzen 1 müssen in den vorgesehenen Aufnahmeha- ken 2 verankert sein. Beide Verriegelungsbolzen 3 müssen in den vorge- sehenen Bohrungen 4 am Anbauwerkzeug sichtbar sein. Zur Kontrolle zusätzlich das Anbauwerkzeug auf den Boden drücken. Abb. 126: Anbauwerkzeug verriegelt [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 132: Hydraulikanschlüsse Vom Druck Entlasten
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy- drauliksystem gelangen und dort Schäden verursachen! ► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen. ► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen. ► Fehlende Schutzkappen ersetzen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 133 ð Hydraulikanschlüsse dürfen sich nicht lösen. Kontrollieren, ob das Hydrauliksystem des Anbauwerkzeugs sowie die Hydraulikanschlüsse dicht sind. ð Hydraulikanschlüsse sind angekuppelt. Zum Arbeiten mit Anbauwerkzeugen: siehe Hydraulikanschlüsse vorne bedienen auf Seite 136. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 134: Anbauwerkzeuge Abkuppeln
► Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhal- ten. ► Anbauwerkzeuge nur auf festem und ebenem Untergrund abstellen. ► Anbauwerkzeuge mit beweglichen Teilen (z.B. Greiferschaufel) schließen. ► Sicherstellen, dass das Anbauwerkzeug sicher steht, ggf. vorgese- hene Stützen verwenden. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 135: Hydraulikanschlüsse Vorne Bedienen
Seite 133 Optional können folgende Hydraulikanschlüsse an der Ladeanlage instal- liert sein: • Zusätzliche Hydraulikanschlüsse vierter Steuerkreis • Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung • Hydraulikanschlüsse High Flow • Hydraulikanschlüsse Multi-Schnellkupplung [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 136: Hydraulikanschlüsse Mit Bedienrad Bedienen
Das Bedienrad braucht dann nicht ständig betätigt wer- den. Diese Funktion ist für bestimmte Anbauwerkzeuge notwendig, die einen Hydraulikölmotor besitzen, der mit einem dauerhaften Ölstrom ver- sorgt werden muss, z. B. Kehrbesen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 137 ð Dauerbetrieb ist wieder aktiviert. Dauerbetrieb der Hydraulikanschlüsse ausschalten Wir der Dauerbetrieb nicht mehr benötigt, wie folgt vorgehen: ▪ Schalter in Stellung 0 bringen. ð Symbol erlischt im Display. ð Funktion Dauerbetrieb ist deaktiviert. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 138: Zusätzliche Hydraulikanschlüsse Bedienen
Bedienrad 1 mehrmals hin und her bewegen. ð Die Hydraulikanschlüsse an der Ladeanlage sind drucklos. Zusätzliche Hydraulikanschlüsse ankuppeln und abkuppeln siehe Hydraulikan- Zum Hydraulikanschlüsse ankuppeln und abkuppeln, schlüsse ankuppeln und abkuppeln auf Seite 133 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 139: Hydraulikanschlüsse Multi-Schnellkupplung Bedienen
Roten Sicherungsknopf hineindrücken. ð Verschlussbügel ist entriegelt. Verschlussbügel umlegen. Gegenstück vom Anbauwerkzeug abnehmen. Schutzklappe schließen, damit die Hydraulikanschlüsse nicht ver- schmutzen. Verschlussbügel umlegen. ð Roter Sicherungsknopf rastet ein. ð Hydraulikanschlüsse sind abgekuppelt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 140: High-Flow Ein- Und Ausschalten
Förderung der Ölmenge. Dieser Dauerbe- trieb führt zur Erhitzung des Hydrauliksystems. ▪ Schalter in Stellung I bringen. ð High-Flow ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð High-Flow ist ausgeschaltet. Abb. 137: Hydraulikanschlüsse High- Flow bedienen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 141: Hydraulikanschlüsse Druckloser Rücklauf Und Leckölleitung
Leckölleitung befindet sich vorn an der Ladeanlage an Po- sition 2. Zum Ankuppeln und Abkuppeln von Drucklosem Rücklauf und Lecköllei- tung: siehe Hydraulikanschlüsse ankuppeln und abkuppeln auf Seite 133 Diese Hydraulikanschlüsse müssen zum Kuppeln nicht vom Druck ent- lastet werden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 142: Hydraulikanschlüsse Hinten Bedienen
Zündung einschalten. Kippschalter mehrmals in alle Stellungen betätigen. Abb. 140: Hydraulikanschlüsse am Heck ð Die Hydraulikanschlüsse am Heck sind drucklos. Hydraulikanschlüsse am Heck an-/abkuppeln: siehe Hydraulikanschlüsse ankuppeln und abkuppeln auf Seite 132. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 143 ▪ Schalter in Stellung II bringen. ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikanschluss 3 ist Drucksei- Abb. 142: Hydraulikanschlüsse am Heck im Dauerbetrieb bedienen ▪ Schalter in Stellung 0 bringen. ð Hydraulikanschlüsse am Heck sind ausgeschaltet. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 144: Hydraulikanschlüsse Am Heck Über Bedienrad Bedienen
Ankuppeln und Abkuppeln vom Drucklosem Rücklauf am Heck: siehe Hy- draulikanschlüsse ankuppeln und abkuppeln auf Seite 132. Allerdings muss dieser Hydraulikanschluss zum Kuppeln nicht vom Druck entlastet werden. Abb. 144: Druckloser Rücklauf am Heck Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 145: Elektrofunktionen Bedienen
6.11.2 Steckdose 7-polig an der Ladeanlage Die Steckdose 7-polig an der Ladeanlage dient zum Anschluss von Be- leuchtungen an Anbauwerkzeugen, z. B. Schneeschild, Kehrbesen usw. Abb. 146: Lage der Steckdose 7-po- lig vorne [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 146: Steckdose 230 Volt In Der Kabine
Bei der Option Motor- und Hydraulikölvorwärmung kann in der Kabine zu- sätzliche eine 230 Volt Steckdose installiert sein. Die maximale An- schlussleistung der Steckdose beträgt 2000 Watt. Abb. 147: Steckdose 230 Volt in der Kabine 6.12 Mit Anbauwerkzeugen arbeiten 6.12.1 Warnhinweise zum Arbeitsbetrieb Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 147 Art und den gegebenen Verhältnissen anpassen. Darauf achten, dass kein übermäßiger Radschlupf auftritt. Reifenver- schleiß und Kraftstoffverbrauch erhöhen sich unnötig und die Leistung des Fahrzeugs wird nicht voll ausgenutzt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 148: Niveauanzeige Für Anbauwerkzeuge
Anbauwerkzeuge beachtet werden. Entsprechende Be- triebsanleitungen können bei Ihrem Händler bestellt werden. 6.12.3 Niveauanzeige für Anbauwerkzeuge Die Niveauanzeige für Anbauwerkzeuge ermöglicht Ihnen eine bessere Einschätzung der Kippstellung des Anbauwerkzeugs. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 149: Anzeige Zur Stellung Der Ladeanlage
Ladeanlage 6.12.5 Leichtgutschaufel und Erdschaufel verwenden Die Leichtgutschaufel für leichte Materialien, wie z. B. Getreide, Mais und Kraftfutter, verwenden. Die Erdschaufel bei schwerem Materialien, wie z. B. Kies, Sand, Erdreich und Gestein, verwenden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 150: Bestimmungsgemäße Verwendung
Zum Abladen gerade an die Abladestelle heranfahren. Anbauwerkzeug erst kurz vor der Abladestelle auf die benötigte Höhe anheben. So weit wie nötig vorwärts fahren. Abb. 150: Ladearbeiten Anbauwerkzeug auskippen. ð Das Material fällt heraus. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 151 Vor erstmaliger Arbeit den Umgang mit der 4-in-1-Schaufel üben. Bestimmungsgemäße Verwendung Das Anbauwerkzeug 4-in-1-Schaufel ist zum Laden, Graben, Greifen, Planieren, Schürfen und Ausbreiten von losem Material bestimmt, z. B. Sand, Erde und Kies. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 152: Mit Der 4-In-1-Schaufel Arbeiten
Mit der 4-in-1-Schaufel können sperrige oder große Gegenstände gegrif- fen und sicher transportiert werden. Schaufel öffnen. Schaufel über dem aufzunehmenden Gegenstand platzieren. Ladeanlage absenken. Schaufel schließen. ð Aufzunehmenden Gegenstand anheben und transportieren. Abb. 154: Große, sperrige Gegen- stände greifen Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 153 Durch Vorwärtsfahrt Material aufnehmen. Abb. 158: Schürfarbeiten ð Material rollt sich in die Schaufel hinein und wird gleichzeitig aufge- nommen. In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm abgeschoben werden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 154: Flachlagiges Auftragen
Die Palettengabel besteht aus dem Ga- belträger und den Gabelzinken. Die Gabelzinken sind immer paarweise im Lieferzustand zu benutzen. Zur Benutzung der Palettengabel muss der Bediener speziell ausgebildet sein. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 155 Zwischen Gabelträger und Gabelzinken können Finger und Hände einge- quetscht werden. ► Beim Verschieben der Gabelzinken nicht auf die Gleitfläche des Ga- belträgers fassen. ► Schutzhandschuhe tragen. Die Gabelzinken der Palettengabel sind verstellbar. Abb. 160: Abstand der Gabelzinken [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 156: Last Aufnehmen
► Niemals mehrere Großballen oder Kisten gleichzeitig heben oder transportieren. ► Das Stapeln von Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 157 Palettengabel waagerecht stellen (4), Ladeanlage senken und Last absetzten (5). Zurückfahren bis die Palettengabel frei abgesenkt werden kann (6). ð Palettengabel absenken (7). Von der Abladestelle rückwärts wegfahren. Abb. 163: Last absetzen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 158 Verwendung des Fahrzeugs. Hierzu wird eine separate Betriebsanleitung mit dem Fahrzeug ausgeliefert. Diese Betriebsanlei- tung ist unbedingt zu beachten. Die Verwendung der Arbeitsplattform ohne die oben und in der separaten Betriebsanleitung genannten Sicherheitseinrichtungen ist ausdrücklich untersagt. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 159: Transport
Zum Bergen des Fahrzeugs muss der Fahrantrieb kurzgeschlossen wer- den. In diesem Fall wird die Kraftübertragung auf Freilauf gestellt. Zu die- sem Zweck ist die Verstellpumpe mit Hochdruckbegrenzungsventilen mit Bypass-Funktion ausgestattet. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 160: Vorbereitung Zum Abschleppen
(Ösen, Abschleppvorrichtung) am Fahrzeug anbringen. Maße und Gewichte des Fahrzeugs beachten. Bypass aktivieren Bypass deaktivieren Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich, den Motor im Leerlauf laufen lassen. Abb. 165: Bypass zum Abschleppen de-/aktivieren Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 161: Abschleppvorrichtung
ð Das Fahrzeug kann abgeschleppt werden. Abb. 166: Abschleppvorrichtung Falls anstelle einer Bergekupplung eine Automatische Anhängerkupplung oder Rangierkupplung am Fahrzeug montiert ist, ist diese als Abschlepp- vorrichtung zu benutzen, siehe Anhängerkupplungen auf Seite 112. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 162: Verladen
– Hilfsmittel sind z. B. rutschhemmende Unterlagen, Spanngurte und Spannketten, Klemmbalken, Schutzkissen, Netze, Kanten- schoner usw. • Beim Einsatz von Spanngurten und Spannketten sind grundsätzlich die vorhandenen Zurrpunkte zu verwenden. • Fahrgeschwindigkeit des Transportfahrzeugs anpassen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 163: Fahrzeug Verladen
– Ölstand muss an der Max.-Markierung des Ölmessstabs sichtbar sein. Verladen vorbereiten Motor des Fahrzeugs starten. Ladeanlage soweit anheben, dass ein Berühren der Auffahrrampen mit dem Anbauwerkzeug ausgeschlossen ist. Sicherstellen, dass das Anbauwerkzeug sicher verriegelt ist. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 164: Knickpendelgelenk Blockieren
► Nicht die Lenkung bei blockierter Knick- Pendelgelenk betätigen. ► Fahrzeug zuerst auf dem Transportfahrzeug abstellen, dann Blockie- rung einlegen. ► Nach dem Transport zuerst Blockierung lösen, dann Fahrzeug vom Transportfahrzeug herunterfahren. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 165: Sicherheitshinweise Zur Kranverladung
Blockierung mit den Federsteckern sichern. Blockierung lösen erfolgt in umgekehrter Reihenfolge. Abb. 168: Knickpendelgelenk blo- ckieren 7.2.4 Sicherheitshinweise zur Kranverladung Nur mit den Aufklebern gekennzeichnete Kranösen zum Einhängen des Ladegeschirrs verwenden. Abb. 169: Hinweisaufkleber Kranö- [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 166: Fahrzeug Mit Kran Verladen
► Geprüfte, unbeschädigte und ausreichend dimensionierte Hebezeu- ge verwenden. ► Sichere Befestigung des Ladegeschirrs kontrollieren. ► Unter dem angehobenen Fahrzeug darf sich niemand aufhalten. ► Knickpendelgelenk immer blockieren, bevor das Fahrzeug angeho- ben wird. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 167: Transportieren
Fahrzeug mit Kran vorsichtig anheben, langsam über der Ablade- stelle platzieren und vorsichtig absetzen. Transportieren 7.3.1 Fahrzeug verzurren Nur mit den Aufklebern gekennzeichnete Zurrösen zum Einhängen der Zurrgurte oder -ketten verwenden. Abb. 172: Hinweisaufkleber Zurrösen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 168: Sicherheitshinweise Zum Verzurren
Gesamthöhe, Gesamtbreite und Gesamtgewicht seines Transportfahrzeugs inklusive des verladenen Fahrzeugs kennt. Sicherstellen, dass der Fahrer die gesetzlichen Transportbestim- mungen des Landes in dem bzw. in denen der Transport stattfin- den soll, kennt. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 169: Wartung
Verbindungen keine Bewegungen stattfinden können. • Tritte und Haltegriffe von Schmutz reinigen, um sie in griffsicherem Zustand zu halten. Hinweise zu Werkzeugen • Nur mit funktionstüchtigem und geeignetem Werkzeug arbeiten. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 170 • Ausgelaufenes Öl bzw. ausgelaufener Kraftstoff ist sofort mit Binde- mittel aufzunehmen und von anderem Abfall getrennt, umweltgerecht zu entsorgen. • Auch biologisch abbaubares, „umweltfreundliches“ Öl muss wie jedes andere Öl auch, getrennt entsorgt werden. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 171 • Motorabgase sind gesundheitsschädlich. Keine Motorabgase einat- men. • Bei Wartungs- und Inspektionsarbeiten, die in geschlossenen Räu- men bei laufendem Motor durchgeführt werden müssen, die Abgase mit einer Absauganlage absaugen und den Raum gut belüften. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 172: Wartungszugänge
Dadurch können Quetschungen verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 173 Federdruck nach unten ziehen. Verschluss der Motorhaube durch Drücken der Motorhaube nach unten einrasten. Durch Ziehen am Handgriff kontrollieren, ob der Verschluss der Mo- torhaube eingerastet ist. Motorhaube mit Schlüssel abschließen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 174: Vorbereitung Zum Kabine Kippen
Hebel aus der Halterung nehmen. Hebel in die Öffnung an der Pumpe stecken. Hebel an der Pumpe nach rechts drehen. Kabine durch pumpen kippen bis die Sicherung hörbar einrastet. Abb. 177: Hebel und Pumpe Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 175: Sichtkontrolle
• Kabinenscheiben auf Brüche, Risse und Steinschläge kontrollieren. • Zustand der Beleuchtung und Arbeitsscheinwerfer kontrollieren. • Reifen auf eingedrungene, scharfkantige Gegenstände und Schäden kontrollieren. • Reifen auf Verschleiß kontrollieren. • Zustand aller Sicherheitsaufkleber und Warnaufkleber kontrollieren. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 176: Wartungsplan
Betriebsbremse und Parkbremse auf Funk- tion kontrollieren [} 207] Beleuchtung kontrollieren [} 225] Sitzkontaktschalter auf Funktion kontrollie- [} 227] Bereifung kontrollieren Wöchentlich Bedienpersonal [} 175] Bauteile kontrollieren [} 176] Dichtheitskontrolle [} 181] Wasserabscheider warten [} 182] Füllstand Bremsflüssigkeit kontrollieren Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 177 Riemen kontrollieren/spannen [} 211] [} 224] Sitz kontrollieren [} 225] Sicherheitsgurt auf Funktion kontrollieren [} 226] Türen und Fenster kontrollieren [} 226] Sicherheitsaufkleber und Hinweisaufkleber kontrollieren [} 226] Heizung, Lüftung und Klimaanlage kontrol- lieren [} 227] Bereifung kontrollieren [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 178: Nachfolgende Inspektionsintervalle
API GL5 – MIL2105 Hinterachse 4,7 l Hydraulikanlage komplett 61 l Hydrauliköl HLP ISO VG 46 Hydrauliktank 50 l Fettschmierstellen Mehrzweckfett Wasserbeständig Bremsanlage 1,0 l ATF-Öl Klimaanlage 1,3 kg Kältemittel R134a Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 179 70 l Dieselkraftstoff ASTM D 2896 Motoröl mit Filter 8,8 l Motoröl SAE 10W40 API CH-4 Umgebungstemperatur -20 °C bis +40 °C Kühlsystem 10 l Wasser mit handelsübli- ASTM D4985 chem HD-Kühl-/Frost- schutzmittel [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 180: Füllstände
Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Deckel der Einfüllöffnung aufschließen Deckel der Einfüllöffnung abschrauben. Tankvorgang durchführen. Einfüllöffnung nach dem Tanken sorgfältig verschließen. NOTICE AVISO AVIS Abb. 179: Einfüllöffnung für Kraftstoff Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 181 Einen Auffangbehälter unter den Wasserabscheider stellen. Ablassschraube vom Filter lösen. ð Angesammeltes Wasser läuft ab. Ablassschraube wieder fest anziehen. Abb. 180: Lage des Wasserabschei- Kraftstoffsystem entlüften. ders Motor starten und Kraftstoff-Vorfilter auf Dichtheit kontrollieren. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 182: Kraftstoffsystem Entlüften
ð Sollte der Füllstand der Bremsflüssigkeit zwischen zwei Kontrol- len sinken, liegt ein Defekt an der Bremsanlage vor. ► Nicht mit defekten Bremsen fahren. ► Service gemäß den Serviceintervallen durchführen lassen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 183 Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 184: Motorölstand Kontrollieren
Abb. 184: Motoröl kontrollieren 8.6.3.2 Motoröl nachfüllen HINWEIS Durch falsches Motoröl kann der Motor beschädigt werden! ► Nur Motoröl mit der richtigen Spezifizierung verwenden. ► Trichter mit Schlauchverlängerung als Einfüllhilfe benutzen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 185 ► Kühlmittel nicht zu schnell einfüllen. Maximal fünf Liter pro Minute einfüllen. Wird das Kühlsystem zu schnell befüllt, können Luftein- schlüsse im Kühlsystem die Folge sein, die zur Überhitzung des Mo- tors führen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 186: Vorbereitungen Zum Warten Im Motorraum
Technische Schäden durch zu geringen Füllstand! ► Füllstand entsprechend den in dieser Betriebsanleitung angegebe- nen Serviceintervallen kontrollieren bzw. auffüllen. ► Kühlmittel auffüllen, wenn zwischen den Serviceintervallen das Sym- bol im Display erscheint. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 187: Frostschutzmittel Kontrollieren
► Der Füllstand des Hydrauliköls darf nie unter die Markierung MIN am Ölmessstab sinken. ► Beim Einfüllen darf die Markierung MAX am Ölmessstab nie über- schritten werden. ► Füllstand regelmäßig kontrollieren. ► Fahrzeug nicht benutzen, wenn der Füllstand nicht stimmt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 188: Hydraulikölstand Kontrollieren
Austreten von Ölspritzern verhindert. Im Belüftungsfilter befindet sich ein Ventil, das den Tank unter leichtem Druck hält. Dieser Druck entweicht, wenn der Hydrauliköleinfüllstutzen geöffnet wird. Belüftungsfilter spätes- tens alle 1.000 Betriebsstunden erneuern! Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 189: Hydrauliköl Nachfüllen
Lenkung in beide Richtungen bis zum Anschlag betätigen. Vorgang so lange wiederholen bis die Lenkung einwandfrei und ohne Ge- räusche funktioniert. Füllstand vom Hydrauliksystem kontrollieren. Ggf. erneut Hydrauliköl nachfüllen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 190: Scheibenwischwasser Kontrollieren
Scheibenwischwasser nachfüllen ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt. Einfüllöffnung am Behälter öffnen. ð Ggf. Einfüllhilfe, z. B. Schlauch, verwenden. Wasser einfüllen, ggf. mit Scheibenreinigungsmittel oder Frost- schutzmittel gemischt. Einfüllöffnung verschließen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 191: Fahrzeug Und Anbauwerkzeug Schmieren
Die Standardausführung verfügt hierbei über einen Schmiernippel, die Variante verfügt über zwei Schmiernippel. Beim Abschmieren die Lagerungen der Ladeanlage und der Hydraulikzy- linder kontrollieren. Verschlissene Lagerbuchsen müssen von einer auto- risierten Fachwerkstatt erneuert werden. Abb. 192: Schmierplan [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 192 Nach dem Wiedereinschalten der Zündung werden die verbleibende Schmierzeit oder Pausenzeit aus dem Speicher gelesen und der Funktionsablauf wird dort fortgesetzt, wo er unterbro- chen wurde. Abb. 193: Positionierung der Zen- tralschmieranlage am Fahrzeug Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 193 1,5 Sekunden auf. • Während des Schmiervorgangs leuchtet die grüne LED dauerhaft. • Treten Fehler an der Zentralschmieranlage auf blinkt die rote LED. Die Original-Betriebsanleitung der Zentralschmieranlage ist zu beachten. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 194: Instandsetzungsarbeiten
Nicht mit schadhaften Anbauwerkzeugen arbeiten. Alle Schmierstellen an den Anbauwerkzeugen wöchentlich oder alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren. Al- le anderen beweglichen Teile mit der Ölkanne abschmieren. Abb. 197: Schmierstellen der Anbau- werkzeuge Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 195: Reinigung Und Pflege
• Maximaler Wasserdruck 130 Bar. • Maximale Wassertemperatur 80 °C. Um Beschädigungen an Aufklebern und anderen empfindlichen Teilen zu vermeiden, die Düse des Hochdruckreinigers nicht zu dicht an das Fahr- zeug halten. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 196: Fahrzeug Von Außen Reinigen
Sicherheit des Bediener beeinträchtigen. ► Sicherheitsgurt mit Wasser und milder Seifenlaufe reinigen. ► Sicherheitsgurt grundsätzlich nur in trockenem Zustand aufrollen. ► Defekte Gurte sofort durch eine autorisierte Fachwerkstatt austau- schen lassen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 197: Pedale Reinigen
Motor abstellen, dabei Zündung anlassen. Ladeanlage mit Anbauwerkzeug druckfrei auf den Boden absetzen. Zündung ausschalten und Schlüssel abziehen. ð Pedale gründlich reinigen. ð Bodenbereich unter den Pedalen reinigen. ð Fußinnenraum gründlich reinigen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 198: Belüftungsfilter Der Kabine Kontrollieren/Erneuern
► Elektrischen Messwertgeber wie z. B. Temperatur- und Öldruck- schalter, Steuergeräte nicht mit Hochdruckreiniger reinigen. ► Elektrische Teile, z. B. Drehstromgenerator, Kabelsteckverbinder, Relais usw. vor Feuchtigkeit schützen. Zur Reinigung werden folgende Hilfsmittel empfohlen: • Hochdruckreiniger • Dampfstrahler Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 199: Kühler Reinigen
► Beim Reinigen des Kühlers nicht die Lamellen beschädigen. ► Verbogene Lamellen vorsichtig richten. Umwelt Umweltschädigungen vermeiden! ► Fahrzeug an einem geeigneten Ort reinigen, an dem verschmutztes Abwasser umweltgerecht gesammelt werden kann. ► Kontaminiertes Wasser auffangen und umweltgerecht entsorgen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 200 Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 201: Luftfilter Reinigen
Das Fahrzeug ist mit einem Motorluftfilter zur Filterung der Motoransaug- luft ausgestattet. Der Luftfilter besteht aus einem Hauptfilter und einem Sicherheitsfilter. Den Hauptfilter rechtzeitig austauschen. Bei zu starker Verschmutzung steigen die Abgasemissionen des Motors an. Abb. 203: Lage des Luftfilters [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 202: Staubventil Kontrollieren
► Luftfilter reinigen, wenn zwischen Wartungsintervallen das Symbol im Display erscheint. ü Vorbereitungen zum Warten im Motorraum wurden durchgeführt. Staubventil auf Verschmutzung kontrollieren. Staubablagerungen durch Zusammendrücken des Staubventils ent- fernen. Abb. 204: Staubventil am Luftfilter Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 203: Wartungsanzeige Für Luftfilter
Hauptfilter austauschen, falls die Verschmutzung zu stark ist. Abb. 206: Hauptfilter ausbauen Nach dem Reinigen des Hauptfilters darf das Symbol im Display bei laufendem Motor nicht leuchten. Sollte dies trotzdem der Fall sein, den Hauptfilter austauschen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 204 • Der Schlauch darf nicht porös, rissig oder beschädigt sein. • Der Schlauch muss fest auf den Anschlussstutzen sitzen, er darf nicht von den Stutzen abrutschen. Die Befestigungsschellen müssen fest angezogen sein. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 205: Bremssystem
Weitere Tätigkeiten an der Bremsanlage Sämtliche Reparaturarbeiten an der Bremsanlage dürfen nur von ge- schultem Personal einer autorisierten Fachwerkstatt durchgeführt wer- den. Ausgenommen hiervon ist die Kontrolle der Bremsflüssigkeit, sowie die Funktionskontrolle der Bremse. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 206: Lenkung
ð Lenkung ist funktionsfähig. Fahrzeug nicht in Betrieb nehmen, wenn ruckartige Bewegungen oder Geräusche festgestellt werden. Sämtliche Wartungsarbeiten an der Lenkung müssen von geschultem Personal einer autorisierten Fachwerkstatt durchgeführt werden. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 207: Verstellung Der Lenksäule Kontrollieren
– Bremslichter • Warnblinkanlage und Blinker • Arbeitsscheinwerfer: – Arbeitsscheinwerfer an der Kabine vorne – Arbeitsscheinwerfer an der Kabine hinten – Arbeitsscheinwerfer an der Ladeanlage, sofern vorhanden – Rundumkennleuchte, sofern vorhanden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 208: Batterie Warten
Kurzschluss in der elektrischen Anlage durch falsche Reihenfolge beim Anklemmen und Abklemmen! ► Abklemmen: Erst Minuspol, dann Pluspol. ► Anklemmen: Erst Pluspol, dann Minuspol. Die Batterie hat eine Nennspannung von 12 Volt. Die Batteriekapazität beträgt 95 Ah. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 209 Darauf achten, dass die Abdeckung des Pluspols immer vorhanden und geschlossen ist. Kontrollanzeige der Batterie beachten. ð Grün = Ladezustand der Batterie in Ordnung. Abb. 210: Batterie ð Schwarz = Batterie laden. ð Weiß = Batterie gegen neue austauschen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 210: Arbeitshydraulik
Defekt vor, der von einer autorisierten Fach- werkstatt behoben werden muss. Fahrzeug nicht in Betrieb nehmen. Zur Bedienung der Sperrfunktion des Joysticks siehe Sperrfunktion für den Joystick verwenden auf Seite 123. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 211: Motor
Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 212: Riemen Kontrollieren
TCD 2.9 auf Seite 219 • Motor Deutz TCD 2.9 L04 (55,4 kW): siehe Dieselpartikelfilter Motor TCD 2.9 auf Seite 219 • Motor Perkins 404F-22T (44,7 kW): siehe Dieselpartikelfilter Motor 404F-22T auf Seite 214 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 213: Sicherheitshinweise Zum Dieselpartikelfilter
Schäden am Dieselpartikelfilter oder am Motor führen. Aus Si- cherheitsgründen wird die Motorleistung reduziert. ► Wird die Motorleistung reduziert, sofort eine manuelle Regeneration durchführen. ► Warten bis die manuelle Regeneration abgeschlossen ist. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 214: Erklärungen Zum Dieselpartikelfilter
Beladung. Die Beladung wird unter anderem von der Belastung des Motors beeinflusst. • Hohe Motorbelastungen bedeuten geringere Ablagerungen. • Niedrige Motorbelastungen bedeuten höhere Ablagerungen. Abb. 214: Lage des Dieselpartikelfil- ters Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 215: Betriebszustände Der Regeneration
Maximale Beladung erreicht Die Beladung des Dieselpartikelfilters beträgt zwischen 100 % und 140 %. Motorleistung wird re- duziert. Eine Regeneration ist dringend notwendig. • Regeneration startet automatisch. blinkt • Regeneration kann manuell ausgelöst werden. blinkt [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 216 ► Gestartete Regenerationen nicht mehr als einmal unterbrechen. ► Motor erst abstellen, wenn alle Kontrollleuchten der Regeneration er- loschen sind. ► Ein Abstellen des Motors führt zu einer Unterbrechung der Regene- ration. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 217 Wird eine Regeneration manuell unterbrochen oder die Zündung ausge- schaltet, stoppt die Regeneration. Das führt dazu, dass die Beladung nicht aus dem Dieselpartikelfilter entfernt werden kann. Die nachfolgende Regeneration dauert aufgrund der erhöhten Beladung länger. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 218: Herabgesetzte Motorleistung
Unterbrechen einer manuellen Regeneration kann zu Schäden am Die- selpartikelfilter führen. ▪ Schalter mindestens drei Sekunden in Stellung I gedrückt halten. ð Manuelle Regeneration wird unterbrochen. Kontrollleuchte lischt im Display. ð Manuelle Regeneration ist unterbrochen. Kontrollleuchte leuchtet im Display. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 219 Kontrollleuchte leuchtet während einer Regeneration. Kontrollleuchte erlischt wenn die Regenera- tion abgeschlossen und die Abgasanlage abgekühlt ist. Regeneration notwendig Kontrollleuchte leuchtet, wenn eine Regeneration notwendig ist. • Regeneration startet automatisch. • Regeneration kann manuell ausgelöst werden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 220 ► Gestartete Regenerationen nicht mehr als einmal unterbrechen. ► Motor erst abstellen, wenn alle Kontrollleuchten der Regeneration er- loschen sind. ► Ein Abstellen des Motors führt zu einer Unterbrechung der Regene- ration. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 221 Wird eine Regeneration manuell unterbrochen oder die Zündung ausge- schaltet, stoppt die Regeneration. Das führt dazu, dass die Beladung nicht aus dem Dieselpartikelfilter entfernt werden kann. Die nachfolgende Regeneration dauert aufgrund der erhöhten Beladung länger. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 222: Regeneration Manuell Auslösen
Motor solange weiterlaufen, bis die Regeneration beendet ist, auch wenn die Arbeit mit dem Fahrzeug schon vorher beendet ist. Ist die Regeneration beendet und die Abgasanlage abgekühlt, erlischt die Kontrollleuchte Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 223 Kippschalter mindestens 20 Sekunden in Stellung II drücken. ð Regeneration startet. Das Fahrzeug während der Regeneration nicht bewegen. Warten bis die Kontrollleuchte erlischt. ð Regeneration ist abgeschlossen. ð Fahrzeug kann wieder betrieben werden. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 224: Kabine
ð Die Sitzpolsterung darf nicht zu stark verschlissen oder beschädigt sein. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 225: Sicherheitsgurt Auf Funktion Kontrollieren
Nach 5 Sekunden Ladeanlage mit dem Joystick bedienen. ð Die Ladeanlage darf keine Bewegungen ausführen. Sollte sich die Ladeanlage trotz entlastetem Sitz bewegen, liegt ein De- fekt vor, der von einer autorisierten Fachwerkstatt behoben werden muss. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 226: Türen Und Fenster Kontrollieren
Heizung, Lüftung und Klimaanlage in Betrieb nehmen, siehe Hei- zung, Lüftung und Klimaanlage auf Seite 119. ð Alle Funktionen müssen einwandfrei funktionieren. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 227: Bereifung
• Ist ausreichend Profil an allen vier Rädern vorhanden? • Radmuttern auf korrekten Sitz prüfen und ggf. nachziehen. • Öl- und Fettspuren von den Reifen entfernen. • Kontrolle auf Fremdkörper an den Laufflächen. Im Zweifelsfall eine autorisierte Fachwerkstatt kontaktieren. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 228: Reifen Aufpumpen
Ventilanschluss des Füllgeräts so auf das Reifenventil setzen, dass es sicher hält. Reifen auf den vorgeschriebenen Druck aufpumpen. Ventilanschluss des Füllgerätes von dem Reifenventil entfernen. Schutzkappe auf das Reifenventil schrauben. Abb. 226: Reifendruckmanometer Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 229: Räder Wechseln
Neues Rad ansetzen. Radschrauben handfest anziehen. Wagenheber absenken. Wechselweise die gegenüberliegenden Radschrauben mitvorge- schriebenem Drehmoment anziehen. ð Die Radschrauben nach 2 Betriebsstunden nochmals nachziehen. Ggf. wiederholen, bis sich das Anzugsmoment nicht mehr ändert. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 230 Wartung 8.16 Bereifung Anzugsdrehmomente Die Anzugsdrehmomente für die Bereifung: siehe Anzugsdrehmomente auf Seite 253. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 231: Betriebsstörungen
Mögliche Fehler und Abhilfe am Motor Fehler/Störung Mögliche Ursache Abhilfe Motor startet nicht Parkbremse nicht betätigt. Parkbremse betätigen. Parkbremsschalter defekt. Parkbremsschalter austauschen las- sen. Anlassdrehzahl zu gering. Batterie kontrollieren und laden. Batterieklemmen auf festen Sitz kontrollieren. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 232 Autorisierte Fachwerkstatt aufsu- chen Dauerbetrieb der Hydraulikan- Dauerbetrieb der Hydraulikan- schlüsse ist eingeschaltet und läuft schlüsse ausschalten. gegen Druck Motordrehzahl erhöht sich eigen- Es liegt kein Fehler/keine Störung Regeneration wird durchgeführt ständig vor. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 233: Mögliche Fehler Und Abhilfe Am Fahrantrieb
Keilriemenspannung zu locker, Keil- Keilriemenspannung kontrollieren riemen defekt und ggf. spannen. Werkstatt aufsu- chen. Füllstand vom Hydrauliköl nicht kor- Füllstand vom Hydrauliköl korrigie- rekt Belastung zu hoch Fahrzeug geringer belasten, Pausen einlegen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 234: Störungsanzeigen
Display - Motor abstellen und Zündung einschalten. • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Fehlercode notieren und autorisierte Fachwerkstatt kontaktieren. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 235 3) Motor, Kühler und Kühlerschläuche auf Dichtheit kontrollieren. 4) Kühlmittel nachfüllen. Wasser im Kraftstoff Das Symbol erscheint, wenn sich zu viel Wasser im Wasserabscheider am Kraftstofffilter angesammelt hat. Wasser im Wasserabscheider ablassen. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 236: Fehlercodes
Motordrehzahl durch einen Fehlercode ersetzt. ► Maßnahmen gemäß Fehlercodetabelle durchführen. ► Besteht der Fehler nach den Maßnahmen weiterhin, Werkstatt auf- suchen. ► Fehlercodes, die nicht aufgeführt sind, notieren und der Werkstatt mitteilen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 237 Motor sofort abstellen Motorölstand kontrollieren, ggf. Motoröl nachfüllen 0107 Luftfilter verschmutzt Luftfilter reinigen 0110 Kühltemperatur zu hoch Motor abstellen Kühlung kontrollieren 5319 Unvollständige Regeneration des Dieselpartikelfilters Manuelle Regeneration starten Werkstatt aufsuchen [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 238: Stilllegung
Batterie lagern • Batterie ausbauen. • Batterie reinigen. • Batterie aufladen. • Batterie in einem trockenen und gut belüfteten Raum bei ca. 20 °C lagern. • Batterie vor dem Einbauen wieder aufladen. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 239: Motor Entkonservieren
Betrieb genommen und entsorgt wird. Öl und ölhaltige Abfälle nicht ins Erdreich und in Gewässer gelangen las- sen! Die verschiedenen Materialien sowie Betriebs- und Hilfsstoffe ge- trennt und umweltgerecht entsorgen! [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 240: Vor Der Entsorgung
• Alle Teile müssen, je nach Material, an den dafür vorgesehenen Stel- len entsorgt werden. • Bei der Verwertung auf Materialtrennung achten. • Auf umweltgerechte Entsorgung von Betriebs- und Hilfsstoffen ach- ten. Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 241: Zubehör
Die in der Tabelle angegebenen Schüttgewichte sind Richtwerte. Das tat- sächliche Schüttgewicht kann variieren. Material Schüttgewicht t/m³ Baustoffe Erde, feucht 2,10 Erde, trocken 1,50 Kalk 1,60 Mörtel 2,20 Sand, trocknen 1,65 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 242 Schnee, feucht 0,65 Streusalz 1,30 Holzscheite 0,80 Hackschnitzel 0,35 Holzpellets 0,65 Granit 1,80 Sandstein 2,40 Schiefer 2,20 Bauxit 1,40 Gips, gebrochen 1,80 Koks 0,50 Glasabfälle, gebrochen 1,40 Glasabfälle, ganz 1,00 Kompost 1,00 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 243 Manche Anbauwerkzeuge sind nicht für den öffentlichen Straßenverkehr zugelassen. Vor Fahrten auf öffentlichen Straßen diese Anbauwerkzeuge abbauen. Die Dezimalstellen bei den Werten in den nachfolgenden Tabellen sind durch einen Punkt getrennt. [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 244: Technische Daten
Abmessungen 12.1.1 Abmessungen des Fahrzeugs Abb. 233: Maßblatt für das Fahrzeug Pos. Benennung Wert in Gesamtlänge mit Standardschaufel 5160 Gesamtlänge mit Palettengabel 5540 Gesamtlänge ohne Anbauwerkzeug 4190 Achsmitte bis Schaufelbolzen Radstand 2050 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 245: Gewichte
Das Gewicht des Fahrzeugs kann bedingt durch verschiedene Ausstat- tungen variieren (z. B. bei Wasserfüllung in den Reifen). Gewichtsangaben in kg Betriebsgewicht mit Motor Perkins 4200 Betriebsgewicht mit Motor Deutz 4300 Zulässiges Gesamtgewicht 4500 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 246: Anhängelasten Und Stützlast
EPA Tier 4 final Bauart Reihendieselmotor Zylinderanzahl Kühlung Wasser Aufladung Turbolader Typenbezeichnung TCD 2.9 Hubraum 2925 cm³ Leistung bei Nenndrehzahl 55,4 kW 74,3 PS Maximale Nenndrehzahl 2300 U/min Maximales Drehmoment 300 Nm bei 1600 U/min Leerlaufdrehzahl 900 U/min Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 247 Minimaler spezifischer Kraftstoffverbrauch 225 g/kWh Einspritzsystem Common-Rail Direkteinspritzung Maximale zulässige Neigung 30 ° in alle Richtungen Perkins 404F-E22 Abgasstufe EU Stufe IIIB EPA Tier 4 Final Hersteller Perkins Zylinderanzahl Bauart Reihendieselmotor Typenbezeichnung 404F-E22 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 248: Elektrische Anlage
Spezifischer Kraftstoffverbrauch Keine Angaben Einspritzsystem Direkteinspritzung Maximal zulässige Neigung 20 ° 12.4 Elektrische Anlage 12.4.1 Technische Daten Betriebsspannung: 12 V Batterie: 100 Ah Lichtmaschine: 95 A Batterietrennschalter: siehe Batterietrennschalter auf Seite 87 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 249: Sicherungen In Der Lenksäule
15 A F012 Bremslicht 10 A F013 Begrenzungslicht links, Kennzeichenbeleuchtung 7,5 A F014 Begrenzungslicht rechts 7,5 A F015 Abblendlicht rechts und links 15 A F016 Fernlicht rechts und links 15 A [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 250: Sicherungsbelegung Der Seitenkonsole
15 A F32 (10A) F24 (15A) Steuerelektronik 15 A Steuerelektronik 15 A Abb. 237: Sicherungen in der Seiten- Steuerelektronik 15 A konsole Steuerelektronik Zigarettenanzünder 10 A Innenbeleuchtung Kabine 10 A Rückfahrscheinwerfer 10 A Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 251: Sicherungsbelegung Im Motorraum
3) Motor Deutz TCD 2.9 (55,4 kW) Motor Deutz TD 2.9 (45,3 kW) Information Bei Fahrzeugen mit Motor Deutz TCD 2.9 L4 befindet sich eine zusätzli- che 150 A Hauptsicherung zur Absicherung des Vorglührelais (F307 – 150 A). [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 252: Fahrantrieb
Durch falschen Reifenluftdruck können die Reifen beschädigt wer- den! ► Angaben des Reifenherstellers beachten. ► Reifenluftdruck regelmäßig kontrollieren. Abb. 239: Symbol Reifenluftdruck beachten Bereifung Luftdruck in bar 15.5/55-18 11.5/80-15 AS 12-16,5 TR15 EM 15.0/55-17 AS 33x15.5-15 425/55-17 AS Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 253: Anziehdrehmomente Für Räder
404F-E22 404F-E22T TD 2.9 L4 Fördermenge Standard Fördermenge Große Pumpe in l/min Fördermenge Große Pumpe Version 2 in l/min 70 Fördermenge in l/min Hydraulikanschlüsse am Heck Fördermenge in l/min Hydraulikanschlüsse High-Flow [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 254: 12.7 Emissionen
Fahrzeug mit Motor Perkins 404F-E22 (35,7 kW)/404F-E22T (44,7 kW) Gemittelter Schallleistungspegel LwA 100,82 Garantierter Schallleistungspegel LwA Angegebener Schalldruckpegel LpA 12.7.3 Vibrationen Vibrationen Schwingungsgesamtwert der oberen Gliedmaßen < 2,5 m/s Höchster Effektivwert der gewichteten Beschleunigung für den Körper < 0,5 m/s < 1,28 m/s Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 255: Traglast
Bei Wasserfüllung in den Reifen verändern sich die Nutz- und Traglasten. Gewichtsangabe in kg Zulässige Achslast je Achse 3400 Zulässige Nutzlast mit Schaufel 1247 Zulässige Traglast mit Palettengabel 1304 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 256: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 257 Schließen von Hand ........ 114 Batterie ............ 208 Warten............ 207 Endgültige Stilllegung .......... 239 Batterie Anbauwerkzeuge.......... 149 Ausbauen ............ 209 Lagern ............ 238 Trennschalter ........... 88 Warten............ 209 Batterietrennschalter .......... 88 Bedienung Anbauwerkzeug.......... 131 Arbeitsscheinwerfer........ 117 Betriebsbremse .......... 98 Differentialsperre .......... 124 Fahrstufe/Gangschaltung ....... 102 Fahrtrichtungsschalter........ 103 Fahrzeugbeleuchtung........ 115 Gebläse ............ 119 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 258 Daten der Fahrhydraulik......... 253 Luftfilter............ 201 Füllmengen/Spezifikationen ...... 178 Motoröl nachfüllen .......... 185 Hydrauliköl............ 188 starten .............. 90 Störungen............ 234 Störungen............ 232 Vorwärmung ............. 89 Vorwärmung ............. 89 Motor starten ............ 90 Motorschmiersystem ........... 183 Inbetriebnahme ............. 63 Voraussetzungen .......... 86 Niveauanzeige für Anbauwerkzeuge.... 149 Notabsenkung ............. 128 Joystick.............. 123 Betriebsanleitung | WL38 | 1000327438 | 05/2020 | [de]...
Seite 259 Hydrauliksystem .......... 233 Kühlsystem............. 232 Motor .............. 232 Symbole Sicherheitshinweise.......... 18 Symbolerklärung ............. 8 Tanken .............. 180 Technische Daten Abmessungen .......... 244 Arbeitshydraulik.......... 254 Fahrhydraulik.......... 254 Gewichte ............ 245 Nutz- und Achslasten ........ 255 Übersicht Warnleuchten und Kontrollleuchten ... 80, 82 Vibrationen ............ 255 [de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung...
Seite 262 Wacker Neuson SE Preußenstraße 41 D-80809 München Tel.: +49 800 7831 8506 EMail: info@wackerneuson.com www.wackerneuson.com Materialnummer: 1000327438 Sprache: [de]...

Wacker Neuson WL38 Betriebsanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Wacker Neuson WL38

Inhaltszusammenfassung für Wacker Neuson WL38
