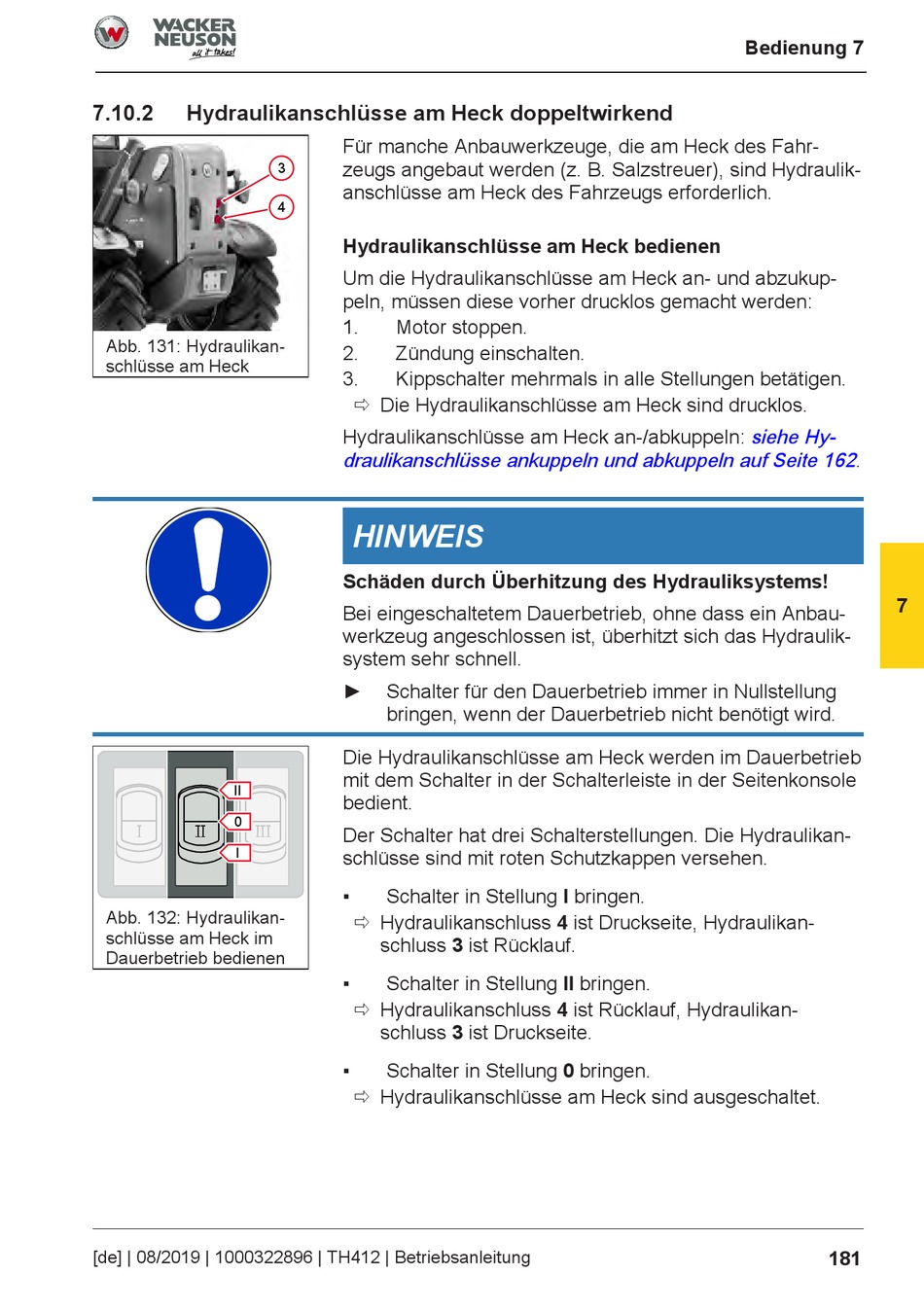

7.10.2
Hydraulikanschlüsse am Heck doppeltwirkend
Abb. 131: Hydraulikan-
schlüsse am Heck
II
0
I
Abb. 132: Hydraulikan-
schlüsse am Heck im
Dauerbetrieb bedienen
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
Für manche Anbauwerkzeuge, die am Heck des Fahr-
zeugs angebaut werden (z. B. Salzstreuer), sind Hydraulik-
3
anschlüsse am Heck des Fahrzeugs erforderlich.
4
Hydraulikanschlüsse am Heck bedienen
Um die Hydraulikanschlüsse am Heck an- und abzukup-
peln, müssen diese vorher drucklos gemacht werden:
1.
Motor stoppen.
2.
Zündung einschalten.
3.
Kippschalter mehrmals in alle Stellungen betätigen.
ð Die Hydraulikanschlüsse am Heck sind drucklos.
Hydraulikanschlüsse am Heck an-/abkuppeln:
draulikanschlüsse ankuppeln und abkuppeln auf Seite 162
HINWEIS
Schäden durch Überhitzung des Hydrauliksystems!
Bei eingeschaltetem Dauerbetrieb, ohne dass ein Anbau-
werkzeug angeschlossen ist, überhitzt sich das Hydraulik-
system sehr schnell.
►
Schalter für den Dauerbetrieb immer in Nullstellung
bringen, wenn der Dauerbetrieb nicht benötigt wird.
Die Hydraulikanschlüsse am Heck werden im Dauerbetrieb
mit dem Schalter in der Schalterleiste in der Seitenkonsole
bedient.
Der Schalter hat drei Schalterstellungen. Die Hydraulikan-
schlüsse sind mit roten Schutzkappen versehen.
▪
Schalter in Stellung I bringen.
ð Hydraulikanschluss 4 ist Druckseite, Hydraulikan-
schluss 3 ist Rücklauf.
▪
Schalter in Stellung II bringen.
ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikan-
schluss 3 ist Druckseite.
▪
Schalter in Stellung 0 bringen.
ð Hydraulikanschlüsse am Heck sind ausgeschaltet.
Bedienung 7
siehe Hy-
.
7
181
