Inbetriebnahme

6.3 Anzeigen im Display

6.2.4

Spiegel einstellen

B
A
C

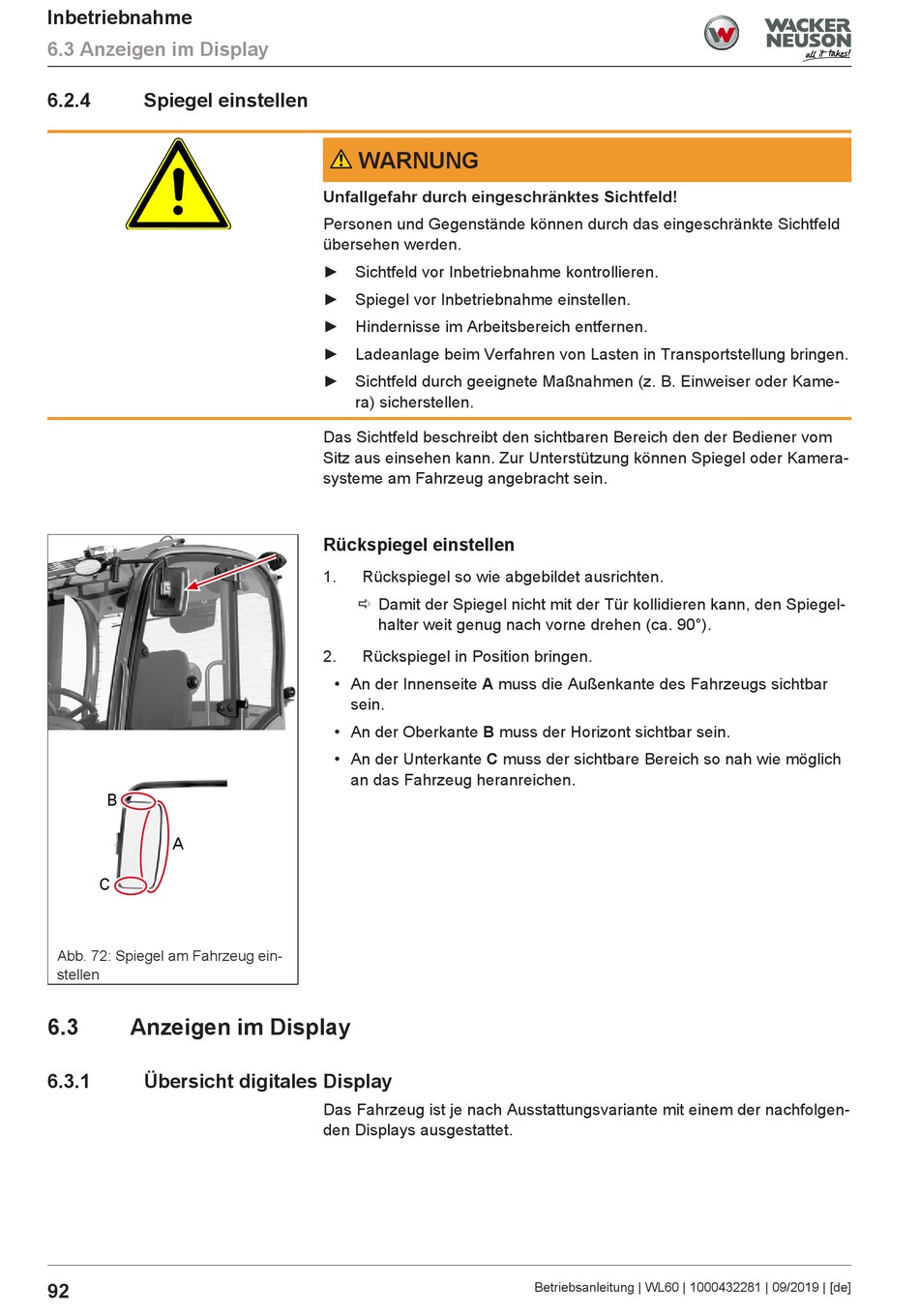

Abb. 72: Spiegel am Fahrzeug ein-
stellen
6.3 Anzeigen im Display
6.3.1 Übersicht digitales Display
92
WARNUNG
Unfallgefahr durch eingeschränktes Sichtfeld!
Personen und Gegenstände können durch das eingeschränkte Sichtfeld
übersehen werden.
► Sichtfeld vor Inbetriebnahme kontrollieren.
► Spiegel vor Inbetriebnahme einstellen.
► Hindernisse im Arbeitsbereich entfernen.
► Ladeanlage beim Verfahren von Lasten in Transportstellung bringen.
► Sichtfeld durch geeignete Maßnahmen (z. B. Einweiser oder Kame-
ra) sicherstellen.
Das Sichtfeld beschreibt den sichtbaren Bereich den der Bediener vom
Sitz aus einsehen kann. Zur Unterstützung können Spiegel oder Kamera-
systeme am Fahrzeug angebracht sein.
Rückspiegel einstellen
1. Rückspiegel so wie abgebildet ausrichten.
ð Damit der Spiegel nicht mit der Tür kollidieren kann, den Spiegel-
halter weit genug nach vorne drehen (ca. 90°).
2. Rückspiegel in Position bringen.
• An der Innenseite A muss die Außenkante des Fahrzeugs sichtbar
sein.
• An der Oberkante B muss der Horizont sichtbar sein.
• An der Unterkante C muss der sichtbare Bereich so nah wie möglich
an das Fahrzeug heranreichen.
Das Fahrzeug ist je nach Ausstattungsvariante mit einem der nachfolgen-
den Displays ausgestattet.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
