1 2

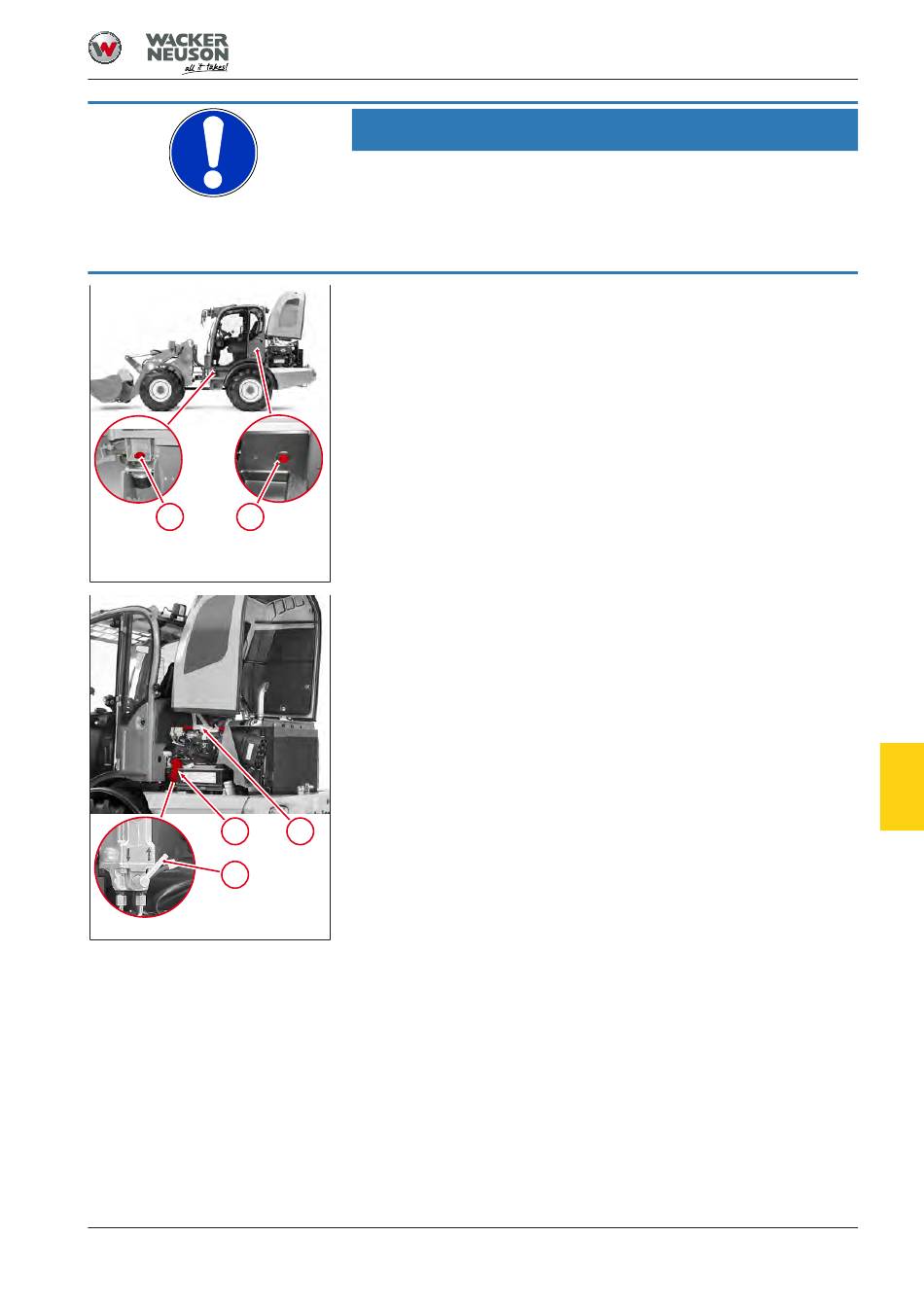

Abb. 198: Befestigungsschrauben
der Kabine
2
3
Abb. 199: Hebel und Pumpe
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
HINWEIS
Die Kabinentüren können beim Kippen der Kabine beschädigt wer-
den
Beim Kippen der Kabine können die Türen mit dem Fahrzeugrahmen kol-
lidieren und beschädigt werden.
► Kabinentüren schließen, bevor die Kabine gekippt wird.
Vorbereitung zum Kabine kippen
1. Lose Gegenstände aus der Kabine entfernen.
2. Für ausreichend Platz rechts neben dem Fahrzeug sorgen.
3. Befestigungsschrauben 1 und 2 lösen und abschrauben.
4. Kabinentüren schließen oder aushängen.
5. Motorhaube öffnen.
Kabine kippen
Die Kabine kann mit dem Hebel 1 und der Pumpe 2 zur Seite gekippt
werden. Mit Hebel 3 wird die Kipprichtung der Kabine gesteuert.
1. Hebel aus der Halterung nehmen.
2. Hebel in die Öffnung an der Pumpe stecken.
3. Hebel an der Pumpe nach rechts drehen.
4. Kabine durch pumpen kippen bis die Sicherung hörbar einrastet.
1
Wartungszugänge am Fahrzeug 9.2
Wartung
9
195
