Bedienung
7.4 Mit Anhänger fahren
7.4.3.1

Rangierkupplung bedienen

I
II
max. 50kg
max. 110lbs.

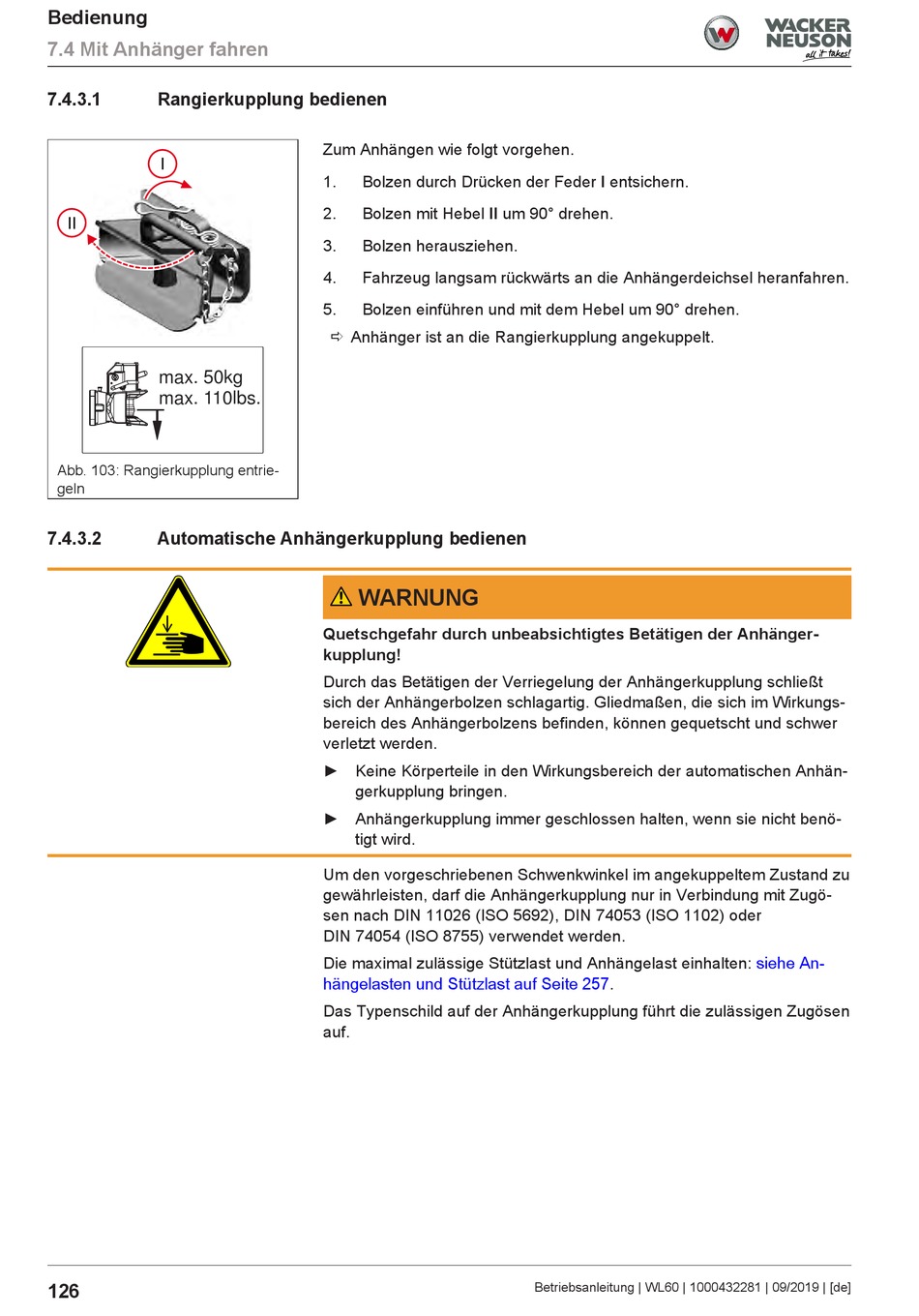

Abb. 103: Rangierkupplung entrie-
geln
7.4.3.2 Automatische Anhängerkupplung bedienen
126
Zum Anhängen wie folgt vorgehen.
1. Bolzen durch Drücken der Feder I entsichern.
2. Bolzen mit Hebel II um 90° drehen.
3. Bolzen herausziehen.
4. Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren.
5. Bolzen einführen und mit dem Hebel um 90° drehen.
ð Anhänger ist an die Rangierkupplung angekuppelt.
WARNUNG
Quetschgefahr durch unbeabsichtigtes Betätigen der Anhänger-
kupplung!
Durch das Betätigen der Verriegelung der Anhängerkupplung schließt
sich der Anhängerbolzen schlagartig. Gliedmaßen, die sich im Wirkungs-
bereich des Anhängerbolzens befinden, können gequetscht und schwer
verletzt werden.
► Keine Körperteile in den Wirkungsbereich der automatischen Anhän-
gerkupplung bringen.
► Anhängerkupplung immer geschlossen halten, wenn sie nicht benö-
tigt wird.
Um den vorgeschriebenen Schwenkwinkel im angekuppeltem Zustand zu
gewährleisten, darf die Anhängerkupplung nur in Verbindung mit Zugö-
sen nach DIN 11026 (ISO 5692), DIN 74053 (ISO 1102) oder
DIN 74054 (ISO 8755) verwendet werden.
Die maximal zulässige Stützlast und Anhängelast einhalten:
hängelasten und Stützlast auf Seite
Das Typenschild auf der Anhängerkupplung führt die zulässigen Zugösen
auf.
257.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
siehe An-
