Wacker Neuson WL28 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Wacker Neuson Anleitungen
  4. Radlader
  5. WL28
  6. Betriebsanleitung

Wacker Neuson WL28 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Radlader
WL28

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wacker Neuson WL28

Inhaltszusammenfassung für Wacker Neuson WL28

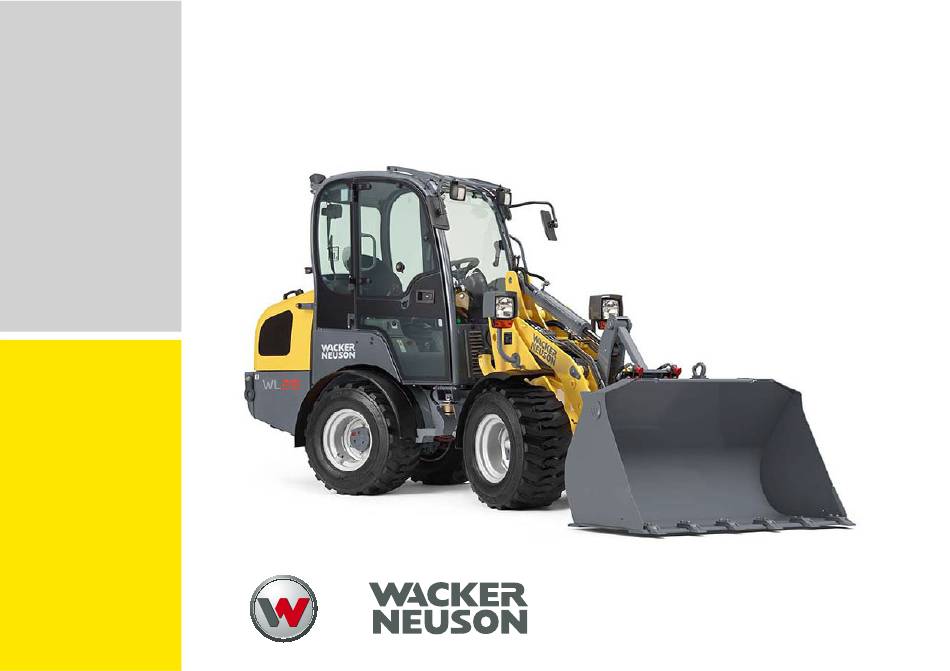

  • Seite 1 Betriebsanleitung Radlader WL28...
  • Seite 2 Sprache Bestellnummer Betriebsanleitung Sprache Bestellnummer Betriebsanleitung [lv] 1000366647 [bg] 1000366632 [nl] 1000366648 [cs] 1000366634 [no] 1000366649 [da] 1000366635 [pl] 1000366650 [de] 1000366636 [pt] 1000366651 [en] 1000366638 [ro] 1000366652 [es] 1000366639 [ru] 1000366653 [et] 1000366640 [sk] 1000366654 [fi] 1000366641 [sl] 1000366655 [fr] 1000366642 [sv]...
  • Seite 3 RL28 Ausgabenlegende Original-Betriebsanleitung Version Ausgabe 08/2016 Druckschrift BA WL28 * Fahrzeugtyp RL28...
  • Seite 4 Jeder Verstoß gegen die gesetzlichen Bestimmungen insbesondere zum Schutz des Urheberrechts werden zivil- und strafrechtlich verfolgt. Wacker Neuson SE arbeitet ständig an der Verbesserung seiner Produkte im Zuge der technischen Weiterentwicklung. Darum müssen wir uns Änderungen gegenüber den Abbildungen und Beschreibungen dieser Dokumentation vorbehalten, ohne dass daraus ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen abgeleitet werden...

  • Seite 5: Inhaltsverzeichnis

    3.4 Beschilderung ............................. 3-22 4 Inbetriebnahme 4.1 Fahrerkabine / Steuerstand ........................4-1 4.2 Übersicht Bedienelemente........................4-18 4.3 Übersicht Kontroll- und Warnleuchten ....................4-26 4.4 Vorbereitung ............................4-38 4.5 Motor starten und abstellen ........................ 4-44 BA WL28 * 08/2016 * BA_RL28_IVZ_de.fm...
  • Seite 6 6.3 Fahrzeug transportieren ........................6-15 7 Wartung 7.1 Hinweise zur Wartung........................... 7-1 7.2 Wartungsübersicht ..........................7-6 7.3 Betriebs- und Schmierstoffe........................ 7-20 7.4 Wartungszugänge..........................7-22 7.5 Reinigungs- und Pflegearbeiten ......................7-29 7.6 Abschmierarbeiten ..........................7-31 BA WL28 * 08/2016 * BA_RL28_IVZ_de.fm...
  • Seite 7 9.2 Motor..............................9-1 9.3 Fahrantrieb / Achsen ..........................9-2 9.4 Bremsen ............................... 9-2 9.5 Bereifung .............................. 9-3 9.6 Lenkung ..............................9-4 9.7 Arbeitshydraulik ............................ 9-4 9.8 Elektrik ..............................9-5 9.9 Anzugsdrehmomente..........................9-8 9.10 Kühlmittel .............................. 9-9 BA WL28 * 08/2016 * BA_RL28_IVZ_de.fm...
  • Seite 8 I Inhaltsverzeichnis 9.11 Geräuschemissionen .......................... 9-10 9.12 Vibrationen............................9-10 9.13 Gewichte ............................. 9-12 9.14 Nutzlast / Tragkraft / Hubkraft ......................9-13 9.15 Abmessungen ............................. 9-14 BA WL28 * 08/2016 * BA_RL28_IVZ_de.fm...

  • Seite 9: Eg-Konformitätserklärung

    Konformitätserklärung Konformitätserklärung EG EG Konformitätserklärung Abbildung der mitgelieferten EG-Konformitätserklärung EG-1 BA WL28 * 08/2016 * BA_RL28_Konform_de.fm...
  • Seite 10 EG Konformitätserklärung Notizen: EG-2 BA WL28 * 08/2016 * BA_RL28_Konform_de.fm...

  • Seite 11: Vorwort

    Betriebsanleitung aufgeführt sind, dürfen nur von einer und effizienter einsetzen. autorisierten Fachwerkstatt ausgeführt werden. Falls erforderlich, ist die Betriebsanleitung vom Bediener/ Besitzers des Fahrzeuges durch Anweisungen und Vorschriften zum Umweltschutz und zu nationalen Vorschriften zur Unfallverhütung zu ergänzen. BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...
  • Seite 12 Transport. Sicherheitsvorschriften am Einsatzort sind stets zu Bei Fragen zu dieser Betriebsanleitung, steht der Händler beachten. sowie der Wacker Neuson-Service gern zur Verfügung. Werden Sonderfunktionen benötigt, die nur unter Alle technischen Angaben in dieser Betriebsanleitung Verwendung von Zusatzbauteilen und/oder bei beziehen sich auf unter mitteleuropäischen...

  • Seite 13: Zeichenerklärung

    (Pos.). Die Nummerierung wird in Dieses Symbol kennzeichnet Warnhinweise und wird der gesamten Betriebsanleitung beibehal- verwendet um vor möglichen persönlichen Gefahren zu warnen. Nach diesem Symbol aufgeführte Beschreibungen der Warnhinweise sind besonders zu beachten. BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...

  • Seite 14: Abkürzungen

    Abbildungsnummerierung unter Grafiken 1 l / min 0.26 gal / min Pos. Positionsnummer in den Grafiken (Opt.) Sonder- / Zusatzausrüstung am Fahrzeug Längeneinheit uvm. und vieles mehr 1 mm 0.039 in inkl. inklusive 3.28 ft BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...
  • Seite 15 0.62 mph 1 bar 14.5 psi Beschleunigung 1 kg / cm³ 14.22 lbs / in³ 1 m/s² 3.28 ft/s² Kraft / Leistung 1 kN 224.81 lbf. 1 kW 1.34 hp 1 PS 0.986 hp BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...

  • Seite 16: Gewährleistung Und Haftung

    Verwendung resultieren, haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Bediener/Besitzer. Die Betriebsanleitung muss sich immer am Fahrzeug oder an der Verwendungsstelle befinden. Betriebsanleitung an dem dafür vorgesehenen Ort im Fahrzeug deponieren. Abb. 1 BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...
  • Seite 17 Darüber hinausgehende Garantien übernehmen wir • Überwachungseinrichtungen während des Betriebes grundsätzlich nicht. Eine weitergehende Haftung als in beachten unseren Allgemeinen Geschäftsbedingungen ist • Reparaturen dürfen nur von autorisierten Fachwerk- ausgeschlossen. stätten durchgeführt werden. • Betriebsanleitung genau befolgen. BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...
  • Seite 18 1 Vorwort Notizen: BA WL28 * 08/2016 * BA_RL28_Vorwort_de.fm...

  • Seite 19: Sicherheit

    Nichtbeachtung zu Sachschäden am Fahrzeuges führen. ► Vermeidung von Sachschäden. WARNUNG WARNUNG kennzeichnet eine Situation, die zu Tod oder schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Folgen bei Nichtbeachtung. ► Vermeidung von Verletzungen oder Tod. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 20: Qualifikation Des Bedienpersonals

    Verantwortung am Arbeitsplatz, auch im Hinblick auf verkehrsrechtliche Vorschriften, klar und eindeutig festlegen. • Dem Fahrer die Möglichkeit einräumen sicherheits- widrige Anweisungen Dritter abzulehnen. • Das Fahrzeug nur von einer autorisierten Fachwerk- statt warten und reparieren lassen. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 21 Unfallverhütung sind zu beachten und anzuweisen. • Straßenverkehrs- und umweltschutzrechtliche Regelungen sind zu beachten und anzuweisen. • Nur die definierten Zutritte zum Auf- und Absteigen verwenden. • Mit dem Notausstieg des Fahrzeuges vertraut sein. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 22: Verhaltensmaßnahmen

    - Tritt ein Schaden oder Fehler während des Betriebes auf, Fahrzeug sofort außer Betrieb nehmen und gegen Wiederinbetriebnahme sichern. - Sämtliche Störungen, welche die Sicherheit von Fahrer oder Dritten gefährden, sofort von einer autorisierten Fachwerkstatt beseitigen lassen. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 23: Betrieb

    Zustand des Sicherheitsgurtes und der Befestigung kontrollieren. Defekte Sicherheitsgurte und Befesti- gungsteile von einer autorisierten Fachwerkstatt austauschen lassen. • Vor Arbeitsbeginn die Sitzposition so einstellen, dass alle Bedienelemente erreichbar sind und vollständig betätigt werden können. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 24: Arbeitsumgebung

    - Decken- / Durchfahrtshöhe - Breite von Ein- / Durchfahrten - Decken- / Bodenhöchstbelastung - Ausreichende Raumbelüftung (z.B. Gefahr einer Kohlenmonoxidvergiftung) • Vorhandene Sichthilfen verwenden, um den Gefahren- bereich im Auge zu behalten. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 25: Gefahrenbereich

    Motor nur gemäß Betriebsanleitung starten. • Die Mitnahme von Personen ist auf / in Anbaugeräten / -werkzeugen NICHT erlaubt. • Alle Warn- und Kontrollleuchten beachten. • Die Mitnahme von Personen ist auf / in Anhängern NICHT erlaubt. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 26 Transportstellung gebracht sein. befinden, die vom Fahrer nicht gesehen werden. - Vor jedem Wechsel der Fahrtrichtung vergewissern, dass sich niemand im Gefahrenbereich aufhält. • Niemals ein fahrendes Fahrzeug besteigen und nicht von diesem abspringen. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 27 Bei Fahrzeugen mit unterschiedlichen Lenkarten lösen. sicherstellen, dass die vorgeschriebene Lenkart • Vor Verlassen das Fahrzeug gegen Wegrollen sichern gewählt ist. (z.B. Feststellbremse, geeignete Unterlegkeile). • Zündschlüssel abziehen und Fahrzeug gegen unbefugte Inbetriebnahme sichern. BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 28: Hebezeugbetrieb

    Zum Befestigen, Führen und Lösen einer Last Schutz- • Es darf zu keinen Überschneidungen von Gefahrenbe- kleidung und Schutzausrüstung tragen (z.B. reichen mit anderen im Einsatz befindlichen Schutzhelm, Schutzbrille, Sicherheitshandschuhe, Fahrzeugen kommen. Sicherheitsschuhe). 2-10 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 29 (z.B. optische und akustische Warneinrichtungen, Leitungsbruchsi- cherung, Standsicherheitstabelle). • Nur von einer Prüf- / Zertifizierungsstelle zugelassene Trag- und Befestigungsmittel verwenden, Prüfungsin- tervalle einhalten (Nur Ketten und Schäkel verwenden. Keine Gurte, Schlingen oder Seile). 2-11 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 30: Anhängerbetrieb

    Fahrzeuges, der Fahrer muss damit vertraut sein und entsprechend handeln. • Lenkart des Fahrzeuges und Wendekreis des Anhängers beachten. • Anhänger vor dem An- und Abkuppeln gegen Wegrollen sichern (z.B.Feststellbremse, geeignete Unterlegkeile). 2-12 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 31: Betrieb Von Anbaugeräten

    Anbaugeräte nicht überladen. rätes durch probeweises Betätigen sicherstellen. • Korrekten Sitz der Verriegelung prüfen. • Vor Inbetriebnahme des Anbaugerätes sicherstellen, dass keine Person gefährdet wird. • Vor Verlassen des Fahrersitzes Anbaugerät auf den Boden absenken. 2-13 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 32: Umrüstung

    - Beleuchtungs- und Hydraulikverbindungen herge- stellt und funktionsfähig sind. • Nach dem Verriegeln des Anbaugerätes Sichtkontrolle der Verriegelung durchführen. • Bei Aufnahme sowie Absetzen eines Anbaugerätes darf sich keine Person zwischen Fahrzeug und Anbau- gerät aufhalten. 2-14 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 33: Abschleppen, Verladen Und Transportieren

    Keine verschmutzten, beschädigten oder nicht ausrei- chend dimensionierten Abschleppstangen oder Abschleppseile verwenden. • Abschleppstangen oder Abschleppseile nur an den definierten Punkten anbringen. • Nur gemäß dieser Betriebsanleitung abschleppen, um Schäden am Fahrzeug zu vermeiden. 2-15 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 34: Kranverladung

    Nur erfahrene Personen mit dem Anschlagen von ckend, festgefroren). Lasten und Einweisen von Kranfahrern beauftragen. • Witterungsverhältnisse beachten (z.B. Windstärke, • Der Einweiser muss sich in Sichtweite des Kranfahrers Sichtverhältnisse). aufhalten oder mit ihm in Sprechkontakt stehen. 2-16 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 35: Transportieren

    Personen im und am Fahrzeug befinden. • Nationale Vorschriften beachten (z.B. „Merkheft Erdbaumaschinen“ der Tiefbau-Berufsgenossen- schaft). • Witterungsverhältnisse beachten (z.B. Eis, Schnee). • Mindestbelastung der Transportfahrzeuglenkachse(n) nicht unterschreiten sowie auf gleichmäßige Lastver- teilung achten. 2-17 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 36: Wartung

    - ausreichend Abstand zu heißen Teilen halten (z.B. • Fahrzeug abkühlen lassen, bevor Teile berührt Auspuffanlage). werden. - Wartung nur in gut belüfteten Räumen bzw. Räumen mit Abgasabsauganlage durchführen. • Vor Beginn von Arbeiten Fahrzeugkomponenten sicher verriegeln / abstützen. 2-18 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 37 • Sind Wartungsarbeiten unter einem angehobenen Fahrzeug / Anbaugerät nötig, dieses sicher und stabil unterbauen (z.B. Hebebühne, Unterstellböcke). • Hydraulikzylinder oder Wagenheber alleine sichern ein angehobenes Fahrzeug / Anbaugerät nicht ausrei- chend ab. 2-19 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 38: Schutzaufbauten

    Fachwerkstatt prüfen und • Nur Originalersatzteile verwenden. beseitigen lassen. • Nachrüstarbeiten nur von einer autorisierten Fachwerkstatt ausführen lassen. • Selbstsichernde Befestigungselemente (z.B. selbstsi- chernde Muttern) nach der Demontage durch neue ersetzen. 2-20 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 39: Maßnahmen Zur Risikovermeidung

    Laufwerksketten auf korrekte Spannung und äußerlich Mängel erkennbar sind. erkennbare Schäden prüfen (z.B. Risse, Schnitte). • Auf rutschigem Untergrund (z.B. Stahlplatten, Eis) ist besondere Vorsicht geboten, hohe Rutschgefahr. • Nur zugelassene Laufwerksketten verwenden. 2-21 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 40 Das Starten des Fahrzeuges mit Überbrückungs- sofort beheben lassen (z.B. lose Verbindungen, kabeln ist bei unsachgemäßer Durchführung angeschmorte Kabel). gefährlich. Sicherheitshinweise zur Batterie beachten. • Betriebsspannung des Fahrzeuges, des Anbaugerätes und des Anhängers müssen übereinstimmen (z.B. 12V). 2-22 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 41 - Abstellen und Parken des Fahrzeuges nur an brand- gesicherten Plätzen. • Wird das Fahrzeug mit einem Feuerlöscher ausge- rüstet, diesen am dafür definierten Platz anbringen lassen. • Fahrzeug sauber halten, dies vermindert die Brandrisiko. 2-23 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 42 Sicherheitsmaßnahmen zu veran- beschädigte Versorgungsleitungen mit Sicherheit lassen (z.B. Abschalten des Stromes). nicht mehr unter Spannung steht • Werden Versorgungsleitungen freigelegt, sind diese entsprechend zu befestigen, zu unterbauen und zu sichern. 2-24 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 43: Arbeiten Im Bereich Von Nichtelektrischen Versorgungsleitungen

    • Beim Fahren auf öffentlichen Straßen / Plätzen keinen Verhalten bei Gewitter Gehörschutz tragen. • Bei Aufziehen eines Gewitters den Betrieb einstellen, das Fahrzeug abstellen, sichern, verlassen und die Nähe zum Fahrzeug meiden. 2-25 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...
  • Seite 44 Sicherheits-, Warn- und Hinweisschilder ersetzten. • Reinigungsarbeiten nur bei abgestelltem und abgekühltem Motor durchführen. • Auf empfindliche Bauteile achten und diese entspre- chend schützen (z.B. elektronische Steuergeräte, Relais). 2-26 BA WL28 * 08/2016 * BA_RL28_Sicherheit_de.fm...

  • Seite 45: Einleitung

    Einleitung 3 Einleitung Fahrzeuggesamtansicht Übersicht Typen- und Handelsbezeichnungen Dem Fahrzeug sind zur Erkennung zwei Bezeichnungen zugeordnet. • Typenbezeichnung - Eingeschlagen auf dem Typenschild • Handelsbezeichnung - Auf dem Fahrzeug aufgeklebt Typenbezeichnung Handelsbezeichnung RL28 WL28 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 46: Fahrzeugübersicht

    3 Einleitung Fahrzeugübersicht Abb. 2 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 47 Einleitung 3 Pos. Benennung Arbeitsscheinwerfer Dieseltankstutzen Fahrzeugrahmen Vorderwagen Hubgerüst Anbaugerät Vorderräder Blockierung für Knick- Pendelgelenk (siehe Abb. 155) Knick- Pendelgelenk Fahrzeugrahmen Hinterwagen Hinterräder Hydrauliköltank (links) Heckgewicht (Opt.) Motorhaube ROPS/FOPS-Schutzaufbau (Fahrerschutzdach) BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 48: Kurzbeschreibung Des Fahrzeuges

    Steuereinheiten und der Fahrerstand. Vorder- und Hinterwagen sind durch ein Knick-Pendelgelenk • Starrachsen vorn und hinten miteinander verbunden. • Betriebsbremse: Hydraulisch betätigte Trommel- bremse • Feststellbremse: Über Bowdenzug betätigte Trommel- bremse • Hubgerüst mit Verriegelung für Anbaugeräte BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 49 Vorder- und Hinterachse. Die Bremse wird über das Bremspedal betätigt. Weiterhin wird über das Bremspedal die Trommelbremse an dem Differenzialgetriebe betätigt. Die Feststellbremse wirkt ebenfalls auf diese Trommelbremse. Lenkung Die Knick- Pendel- Lenkung wird über einen doppelt wirkenden Hydraulikzylinder ausgeführt. BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 50 Verstellpumpe automatisch zurückgeregelt, so dass immer das günstigste Drehmoment beibehalten wird. Je mehr das Fahrzeug belastet wird (bei Ladearbeiten bzw. Bergauffahrt), umso geringer wird die Fahrgeschwindigkeit. Durch diese Regelung wird der gesamte Leistungsbereich optimal ausgenutzt. Durch BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 51: Ausrüstung

    - ROPS ist die Abkürzung des englischen Begriffes: Volt. Die Verbraucher und deren Zuleitungen sind mit Roll Over Protective Structure (Überrollschut- Sicherungen abgesichert. zaufbau). - FOPS ist die Abkürzung des englischen Begriffes: Falling Object Protective Structure (Schutzaufbau gegen herabfallende Gegenstände). BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 52: Hinweise Und Vorschriften Zum Einsatz

    Das Fahrzeug ist nach dem Stand der Technik und den Material durch eine Vorwärtsbewegung des Fahrzeuges anerkannten sicherheitstechnischen Regeln gebaut. unter Berücksichtigung der von Wacker Neuson in der Dennoch können bei seiner Verwendung Gefahr für Leib Betriebsanleitung aufgeführten Sicherheitshinweise/ und Leben des Bedieners oder Dritter bzw.
  • Seite 53 Die Benutzung für Abbruch- und Forstarbeiten, bei weisen an der Maschine und in der Betriebsanleitung. denen eine Gefährdung durch herabfallende Gegen- • Durchführung von Instandhaltungsarbeiten und stände besteht. Reparaturarbeiten von hierfür nicht geschultem Personal. BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 54 Eine Verwendung in den folgenden Bereichen ist nicht vorgesehen: • Teilweiser oder kompletter Betrieb unter Wasser • Unter Tage • Geschlossene Räume • Explosionsgefährdete Bereiche • Kontaminierte Bereiche • Öffentlicher Straßenverkehr (nur im Rahmen der regionalen/ nationalen gesetzlichen Regelungen) 3-10 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 55 Um Schäden am Fahrzeug zu vermeiden, sind nur die in der Tabelle aufgeführten Anbaugeräte zum Anbau zugelassen! Zum Anbau von Anbaugeräten, die nicht aufgeführt sind, ist vom Hersteller des Fahrzeuges die Freigabe einzuholen und eine EBE (Einzelbetriebserlaubnis) durch die zuständigen Behörden erforderlich! 3-11 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 56 Material 1000227533 1600 62.99 0,82 28.96 1000287633 1650 64.96 0,62 21.90 1000227581 1700 66.93 0,87 30.72 1000227673 1800 70.87 0,92 32.49 1000227794 1900 74.80 0,97 34.26 1000227884 2000 78.74 1,03 36.37 3-12 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 57 45.28 0,32 11.30 1000227156 1250 49.21 0,35 12.36 1000227157 1250 49.21 0,42 14.83 1000227254 1350 53.15 0,38 13.42 1000227255 1350 53.15 0,46 16.24 1000227379 1500 59.06 0,43 15.19 1000227380 1500 59.06 0,51 18.01 3-13 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 58: Verwendung

    9.18 1000241883 1400 55.12 0,44 15.54 1000226960 1090 42.91 0,22 7.77 Lösen, Aufnehmen, Transportieren und Ver- Steinschaufel 1000227135 1240 48.82 0,33 11.65 laden von losen Steinen und Geröll 1000227286 1390 54.72 0,37 13.07 3-14 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 59 Silage, Heu, Grünfutter und Stall- dung usw. 1000227089 1200 47.24 1000227435 1500 59.06 1000228378 1000 39.37 1000227130 1200 47.24 Anheben, Transportieren, Absetzen und Sta- Palettengabel 1000302352 1000 39.37 peln von Lasten 1000228199 1100 43.31 1000326434 1200 47.24 3-15 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 60 78.74 1000227645 1700 66.93 Anschieben von Viehfutter wie Heu, Silage Futterschiebeschild usw. 1000227923 2000 78.74 1000325760 1800 70.87 1000325770 2200 86.61 Anheben, Transportieren und Absetzen und Großballengabel 1000228382 1088 42.83 Stapeln von Großballen 3-16 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 61 Abmähen von Gras und Pflanzenbewuchs 1000243873 1200 47.24 auf ebenen Flächen Schlegelmulcher 1000254252 1400 55.12 1000244217 1600 62.99 Doppelmessermähwerk 1000227475 1500 59.06 Abmähen von Gras und Pflanzenbewuchs Zaunmäher 1000307033 1300 51.18 auf ebenen Flächen an Zäunen 3-17 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 62 Kehren von verschiedenen Materialien auf Kehrmaschine festen Untergründen 1000316259 1250 49.21 0,13 4.59 1000316261 1400 55.12 0,15 5.30 1000316263 1550 61.02 0,16 5.65 1000316265 1700 66.93 0,18 6.36 1000316290 1850 72.83 0,19 6.71 3-18 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 63 Räumen und Schieben von Schnee 1000227675 1800 70.87 1000299927 1600 62.99 1000301231 1850 72.83 Schneefräse 1000306397 1200 47.24 1000228221 0,11 3.88 Salzstreuer Winterdienst 1000249568 0,17 6.00 Aufnahme von Anbaugeräten mit „Euro- Auf- Adapterplatte 1000228157 nahme“ 3-19 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 64 1600 62.99 Einebnen von lockeren Oberflächen 1000324316 2000 78.74 Greifen, transportieren und absetzen von Topfgreifer 1000299104 großen Pflanzentöpfen 1000326396 1450 57.09 Anheben, Transportieren, Absetzen und Sta- Baumstammgreifer peln von Baumstämmen 1000326398 1450 57.09 3-20 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...
  • Seite 65 Maße Inhalt Gerätebezeichnung Verwendung (in) m³ (ft³) 1000325784 1200 47.24 Einebnen und Auflockern von Liegeboxen in Liegeboxenplaner Viehställen 1000325802 1200 47.24 Reitplatz- und Bahnen- 1000227929 2000 78.74 Einebnen von Flächen von Reitanlagen planer 3-21 BA WL28 * 08/2016 * RL28_3-1_Einleitung_WN_de.fm...

  • Seite 66: Beschilderung

    Betriebsgewicht kg zul. Achslast hinten kg zul. Ges Gew. kg zul. Anhängelast kg Zulässige Anhängelast in kg Hom.-Nr Homologationsnummer Abb. 3 An dem Fahrzeug ist ein Typenschild dauerhaft angebracht. Es enthält folgende Angaben: 3-22 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 67 ► Beschädigte Warn- und Hinweisschilder sofort ersetzen. Am Fahrzeug sind verschiedene Warn- und Hinweisschilder angebracht. Warnschilder sind wie folgt gekennzeichnet: Hinweisschilder sind wie folgt gekennzeichnet: Neue Warn- und Hinweisschilder können beim Wacker Neuson -Service bestellt werden. 3-23 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 68 3 Einleitung Lage der Warn- und Hinweisschilder Abb. 4 3-24 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 69 Achtung! Nicht in drehende Teile greifen! Gefahrenbereich des Fahrzeuges aufhalten. Kontroll- und Wartungsarbeiten nur bei stillstehendem Angebracht links und rechts am Hubgerüst sowie am Motor durchführen! Fahrzeugheck. Angebracht unter der Motorhaube im Bereich der Motorkühlung. 3-25 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 70 Wartungsarbeiten am Fahrzeug abziehen. • Nicht unter das angehobene Hubgerüst treten. • Servicehandbuch vor Wartungsarbeiten lesen. Angebracht an den Hubzylindern am Hubgerüst. • Reparaturarbeiten nur von autorisierten Fachpersonal durchführen lassen. Angebracht auf der Motorhaube. 3-26 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 71 Sicherheitsgurt beim Betrieb des Fahrzeuges anlegen. • Niemals an ROPS/FOPS- Schutzaufbauten bohren oder schweißen. • Stand- und Kippsicherheit des Fahrzeuges beachten. • Betriebsanleitung beachten. Angebracht in der Nähe des Fahrersitzes. Angebracht am ROPS/FOPS-Schutzaufbau / Fahrerkabine. 3-27 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 72 Betriebes Verletzungsgefahr. • Niemals Personen mit dem Fahrzeug befördern. • Nicht während des Betriebes im Knickbereich aufhalten. Angebracht am Fahrerstand. Angebracht links und rechts am Vorderwagen in der Nähe des Knick-Pendelgelenkes. 3-28 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 73 Kühler erst öffnen, wenn die Kühlflüssigkeit abgekühlt Auspuffschalldämpfers / Diesel- Partikelfilters. ist. • Deckel vorsichtig öffnen, damit der Druck langsam entweichen kann. • Schutzhandschuhe und -kleidung tragen. Angebracht unter der Motorhaube in der Nähe der Kühleröffnung. 3-29 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 74 • Das Laden von Großballen oder Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten! • Vor Inbetriebnahme die Betriebsanleitung lesen! • Sicherheitsgurt beim Betrieb des Fahrzeuges anlegen! Angebracht an der Fahrerkabine. 3-30 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 75 Nicht an die Scharniere fassen beim klappen des ➥ –Batterietrennschalter auf Seite 4-52 Fahrerschutzdachs. Angebracht am Fahrerstand rechts bei dem Fahrersitz. • Betriebsanleitung beachten. ➥ Optionen Fahrerschutzdach klappbar auf Seite 5-115 Angebracht am ROPS/FOPS-Schutzaufbau / Fahrerkabine. 3-31 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...
  • Seite 76 Angebracht am Vorderwagen in der Nähe des Knick- Kippen der Fahrerkabine die Kabinentüren schließen. Pendelgelenkes. ➥ Fahrerplatz zur Seite kippen auf Seite 7-24 Angebracht links und rechts an der Fahrerkabine an den Kabinentüren. 3-32 BA WL28 * 08/2016 * RL28_3-4_Beschilderung_de.fm...

  • Seite 77: Inbetriebnahme

    ► Schutzgitter vor Fahrten auf öffentlichen Straßen Teilen der Fahrerkabine ist verboten, da sie die abbauen. Schutzwirkung der Fahrerkabine negativ beeinträch- ► Fahrzeug im Arbeitsbetrieb langsam und vorsichtig tigen. bedienen. • Ein zusätzliches Schutzgitter (Opt.) beeinträchtigt die Sicht. BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 78 Quetschungen verursacht werden. ► Rückhaltebügel immer verriegeln. ► Zum Schließen die vorgesehenen Griffe verwenden. Das Fahrerschutzdach kann mit Rückhaltebügeln links und rechts ausgestattet sein. Zum Öffnen den Entriegelungshebel in Richtung U bewegen. Abb. 21 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 79 Die Fahrerkabine verfügt über Kabinentüren links und rechts. Die rechte Kabinentür ist als Notausstieg vorgesehen. Kabinentür öffnen • Von außen am Türöffner ziehen. ➥ Kabinentür öffnen. • Von innen den Entriegelungshebel in Richtung O bewegen. ➥ Kabinentür öffnen. Abb. 22 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 80 ► Vorgeschriebene Aufstiegshilfen zum Ein- und benutzen. Aussteigen benutzen. Das Lenkrad und die Lenksäule sind keine geeignete ► Mit dem Gesicht zum Fahrzeug ein- und aussteigen. Aufstiegshilfe. ► Beschädigte Aufstiegshilfe ersetzen lassen. ► Nur von der linken Seite einsteigen. BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 81 Inbetriebnahme 4 Aufstiegshilfen befinden sich an den mit Pfeilen gekennzeichneten Stellen am Steuerstand. Nur wie in Abb. 23 abgebildet in das Fahrzeug ein- und Aussteigen. Abb. 23 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 82 Von innen den Entriegelungshebel bewegen. ➥ Kabinentür ist gelöst. Information Je nach Kabinenausführung und Bereifung bzw. Kotflügelbreite ist es nicht bei allen Fahrzeugen möglich, die Kabinentüren zusammen mit der Seitenscheibe geöffnet zu arretieren. Abb. 24 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 83 - Die Seitenscheibe ist geöffnet. umklappen. • Seitenscheibe gegen die Arretierung drücken. ➥ Seitenscheibe ist sicher arretiert. • Hebel 2 betätigen. - Die Arretierung der Seitenscheibe ist gelöst. ➥ Die Seitenscheibe kann mit dem Hebel 1 geschlossen werden. BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 84: Seitenscheiben Aufstellen

    4 Inbetriebnahme Seitenscheiben aufstellen Die Seitenscheiben können in leicht geöffnetem Zustand aufgestellt werden. Dazu den Verriegelungshebel einrasten Abb. Vor dem Verlassen des Fahrzeuges kontrollieren, dass Kabinentüren und -scheiben geschlossen sind. Abb. 26 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 85 Fahrersitz so einstellen, dass Bedienhebel und Pedale sollte die linke Kabinentür blockiert sein. Die rechte bequem erreichbar sind, während der Rücken an der Kabinentür ist mit dem in Abb. 27 dargestelltem Schild Rückenlehne anliegt. gekennzeichnet. BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 86: Fahrersitz Einstellen

    Sitz in Längsrichtung durch Betätigen des Höheneinstellung die Gewichtseinstellung neu einstellen. Verriegelungshebels nach oben verstellen. Nach dem Verstellen muss der Verriegelungshebel in der gewünschten Position einrasten. Der Fahrersitz darf sich nach dem Verriegeln nicht mehr verschieben lassen. 4-10 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 87: Rückenlehneneinstellung

    5. Sitzheizung (Opt.) gewünschten Position einrasten. Der Fahrersitz darf sich Der Schalter zum Ein- und Ausschalten der Sitzheizung nach dem Verriegeln nicht mehr verschieben lassen. befindet sich an der linken Seite der Rückenlehne. 4-11 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 88 Dadurch kann das Lenkrad den 1. Verstellhebel 1 nach unten drücken und gedrückt individuellen Bedürfnissen des Fahrers angepasst halten. werden. ➥ Lenkrad ist entriegelt. 2. Lenkrad verstellen. 3. Verstellhebel loslassen. ➥ Lenkrad ist verriegelt. 4-12 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 89: Sichtfeldeinschränkungen

    ► Sichtfeld durch geeignete Maßnahmen (z.B. Einweiser Das Sichtfeld beschreibt den sichtbaren Bereich den der oder Kamera) sicherstellen. Fahrer vom Fahrersitz aus einsehen kann. Zur Unterstützung können Spiegel oder Kamerasysteme am Fahrzeug angebracht sein. 4-13 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 90: Rückspiegel Einstellen

    - An der Unterkante Z muss der sichtbare Bereich so nah wie möglich an das Fahrzeug heranreichen. Information In der gleichen Weise ist der Innenspiegel auszurichten, um den Bereich direkt hinter dem Fahrzeug einsehen zu können. Abb. 31 4-14 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 91 Fahrzeug mitgeliefert. Der nachträgliche Anbau muss durch eine autorisierte Fachwerkstatt erfolgen. Der Montageplatz für den Feuerlöscher ist der Abb. 32 entnehmen. Die Bedienung des Feuerlöschers erfolgt nach den Angaben auf dem Behälter. Abb. 32 4-15 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...
  • Seite 92 ► Sicherheitsgurt nach jedem Unfall sofort von einer autorisierten Fachwerkstatt austauschen lassen und die Verankerungspunkte sowie Sitzbefestigung auf weitere Belastbarkeit überprüfen lassen. Der Sicherheitsgurt dient der Sicherheit für den Bediener während dem Betrieb des Fahrzeuges. 4-16 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 93: Sicherheitsgurt Anlegen

    Entriegelungshebel 1 an der Gurtrolle loslassen. ➥ Sicherheitsgurt ist verriegelt. Sicherheitsgurt lösen 1. Rote Taste am Gurtschloss drücken. ➥ Sicherheitsgurt ist gelöst. 2. Entriegelungshebel 1 an der Gurtrolle drücken. ➥ Gurt rollt sich auf. Abb. 33 4-17 BA WL28 * 08/2016 * RL28_4-1_Steuerstand_de.fm...

  • Seite 94: Übersicht Bedienelemente

    Die in der Übersichtstabelle angegebene Seitenzahl verweist auf die Beschreibung des entsprechenden Bedienelementes. Information Das Fahrzeug ist nicht mit allen in dieser Betriebsanleitung beschriebenen Optionen ausgerüstet. Die in dieser Betriebsanleitung beschriebenen Optionen werden nicht in jedem Land angeboten. 4-18 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 95 (Abb. 45 Seite 4-49) Heizung (Opt.) Gaspedal Zündschloss (Abb. 43 Seite 4-47) Bedienhebel für Hubgerüst, Fahrtrichtungsschal- Bedienhebel für Zusatzhydraulik Bedienhebel für Feststellbremse Fahrersitz Kippschalterleiste 2, im Kabinendach rechts Abb. 34 (bei Opt. Kabine) 4-19 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...

  • Seite 96: Anzeigeinstrumente

    Warnleuchte „Motoröldruck“ (rot) 4-27 Warnleuchte „Generator-Ladefunktion“ 4-27 (rot) Warnleuchte „Motortemperatur“ (rot) 4-27 Kontrollleuchte „Fahrtrichtung vorwärts“ 4-28 (grün) Kontrollleuchte „Fahrtrichtung rück- 4-28 wärts“ (grün) Kontrollleuchte „Kriechgang“ (gelb) 4-28 Kontrollleuchte „Schnellgang“ (gelb) 4-28 Abb. 35 4-20 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 97 Warnleuchte „Hydrauliköltemperatur“ 4-30 (rot) Warnleuchte „Hydraulikölrücklauffilter“ 4-30 (rot) Kontrollleuchte „Fahrtrichtungsanzeige 4-31 (Blinker)“ (grün) Warnleuchte „Luftfilter“ (rot) 4-31 Kontrollleuchte (nicht belegt) Kontrollleuchte „Fernlicht“ (blau) 4-32 Kontrollleuchte (nicht belegt) Warnleuchte „Feststellbremse“ (rot) 4-32 Abb. 36 4-21 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 98 5-83 Bedienknopf (Opt.) 5-85 Bedienknopf (Opt.) 5-86 Information Die Belegung der Bedienknöpfe kann abhängig von der Konfiguration des Fahrzeuges unterschiedlich sein. Siehe – siehe Kapitel 5 "5.13 Optionen" auf Seite 5-80. Abb. 37 4-22 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 99 Opt. Beleuchtungsanlage Kippschalter Hydraulische Verriegelung 4-35 Information Die Belegung der Kippschalter kann abhängig von der Konfiguration des Fahrzeuges unterschiedlich sein. Siehe – siehe Kapitel 5 "5.13 Optionen" auf Seite 5-80. Abb. 38 4-23 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 100 Scheibenwaschanlage hinten (Opt.) Kippschalter (Opt.) Kippschalter (Opt.) Information Die Belegung der Kippschalter kann abhängig von der Abb. 39 Konfiguration des Fahrzeuges unterschiedlich sein. Siehe – siehe Kapitel 5 "5.13 Optionen" auf Seite 5-80. 4-24 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...
  • Seite 101 Inbetriebnahme 4 Übersicht der Drehschalter (Opt.) Abb. 40 Abb. 41 Drehschalter Temperatur Seite Drehschalter Gebläsestufen Seite Heizungstemperatur 5-27 Drehschalter „Gebläse“ 5-28 4-25 BA WL28 * 08/2016 * RL28_4-2_Bedienelemente_de.fm...

  • Seite 102: Übersicht Kontroll- Und Warnleuchten

    Betriebes auf, Fahrzeug sofort abstellen und eine Kontrollleuchte „Vorglühen“ (gelb) autorisierte Fachwerkstatt kontaktieren. Die Kontroll- und Warnleuchten leuchten nach einschalten der Zündung zum Selbsttest auf. Leuchtet, wenn Schlüssel im Zündschloss in Position 1 steht. Motor vorglühen auf Seite 4-48 4-26 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 103: Warnleuchte "Motortemperatur" (Rot)

    1. Fahrzeug anhalten. 2. Motor sofort abstellen und Motorölstand kontrollieren. Leuchtet, wenn die maximal zulässige Motortemperatur “Motorschmiersystem” auf Seite 7-38 erreicht ist. Leuchtet die Warnleuchte 20 während des Betriebes auf, Motor sofort abstellen. 4-27 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 104: Kontrollleuchte "Fahrtrichtung Vorwärts" (Grün)

    Kontrollleuchte „Fahrtrichtung rückwärts“ (grün) Kontrollleuchte „Schnellgang“ (gelb) Leuchtet, wenn die Fahrtrichtung rückwärts aktiviert ist. Leuchtet, wenn der Schnellgang mit dem Bedienknopf 38 Fahrtrichtung wechseln auf Seite 5-12 aktiviert wurde. Gangschaltung auf Seite 5-10 4-28 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...
  • Seite 105 Ist der Reservestand erreicht, leuchtet die Kontrollleuchte. einplanen. Dieselkraftstoff tanken auf Seite 7-34 Kontrollanzeige „Motortemperatur“ Anzeige „Motordrehzahl“ Zeigt die Motortemperatur an. Zeigt die aktuelle Drehzahl des Dieselmotors an. Leuchtet die Warnleuchte 28 während des Betriebes auf, Motor sofort abstellen. 4-29 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 106: Warnleuchte "Hydrauliköltemperatur" (Rot)

    Leuchtet die Kontrollleuchte während des Betriebes auf, Leuchtet die Kontrollleuchte während des Betriebes auf, sofort Motor abstellen. sofort Motor abstellen und Hydraulikölrücklauffilter wechseln lassen. Reinigen des Kühlsystems auf Seite 7-46 Hinweise zum Hydrauliksystem auf Seite 7-54 4-30 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...
  • Seite 107 Leuchtet, wenn der Luftfilter verschmutzt ist. Blinkt periodisch bei Betätigung der Leuchtet die Kontrollleuchte während des Betriebes auf, Fahrtrichtungsanzeige. sofort Motor abstellen und Luftfilter reinigen oder “Fahrzeugbeleuchtung (Opt.)” auf Seite 5-19 wechseln. Haupt- Motorluftfilter warten auf Seite 7-49 4-31 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...
  • Seite 108 Kontrollleuchte (nicht belegt) Nicht belegt! Nicht belegt! Warnleuchte „Feststellbremse“ (rot) Kontrollleuchte „Fernlicht“ (blau) Leuchtet bei angezogener Feststellbremse. Die Fahrtrichtungsschaltung ist bei betätigter Feststellbremse Leuchtet bei eingeschaltetem Fernlicht und bei Lichthupe. gesperrt. Feststellbremse auf Seite 5-4 4-32 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 109: Kippschalter Arbeitsscheinwerfer

    Der Kippschalter 43 befindet sich in der Kippschalterleiste 1. Der Kippschalter 43 verfügt über zwei Schalterstellungen. Die erste Schalterstellung betätigt die Arbeitsscheinwerfer vorn. Die zweite Schalterstellung betätigt den Arbeitsscheinwerfer hinten. Arbeitsscheinwerfer auf Seite 5-18 4-33 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 110: Rundumkennleuchte (Opt.)

    Die Rundumkennleuchte nur gemäß den des Fahrzeugs, verschiedene Optionen bedient werden. gesetzlichen Bestimmungen verwenden. Elektrosteckdose am Hubgerüst auf Seite 5-80 Rundumkennleuchte (Opt.) auf Seite 5-20 Elektrosteckdose am Heck auf Seite 5-84 Hubgerüst- Schwingungsdämpfung auf Seite 5-104 4-34 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 111: Kippschalter Hydraulische Verriegelung

    Anbaugeräte umrüsten auf Seite 5-42 Hupe bedienen auf Seite 5-22 Warnblinkanlage bedienen (Opt.) auf Seite 5-23 Information Bei Ausstattung mit Beleuchtungsanlage (Opt.) befindet sich an dieser Position der Kippschalter für die Warnblinkanlage. 4-35 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...
  • Seite 112 Scheibenwischer an der Heckscheibe. Die zweite Schalterstellung betätigt die Scheibenwaschanlage an der Heckscheibe. Heckscheibenwischer bedienen auf Seite 5-25 Der Kippschalter 51 befindet sich in der Kippschalterleiste 2, im Kabinendach rechts (nicht belegt). 4-36 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...
  • Seite 113 Durch nach vorn / nach hinten Bewegen: Blinker in Richtung rechts / links. • Durch nach oben / nach unten Drücken: Fernlicht/ Abblendlicht • Durch Drücken auf das Signalhorn-Symbol: Hupe betätigt. Fahrzeugbeleuchtung (Opt.) auf Seite 5-19 Abb. 42 4-37 BA WL28 * 08/2016 * RL28_4-3_Warnleuchten_de.fm...

  • Seite 114: Vorbereitung

    Strikt die Wartungsintervalle einhalten und die vorge- schriebenen Wartungsarbeiten durchführen (lassen). • Niemals das fahrende Fahrzeug besteigen oder von diesem abspringen. • Hubgerüst vor dem Verlassen des Fahrzeuges absenken, Feststellbremse einschalten und Zündschlüssel abziehen. 4-38 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...

  • Seite 115: Vor Dem Einsteigen Kontrollieren

    Kabinenscheiben auf Zustand und Sauberkeit kontrol- lieren. • Alle sicherheitstechnischen Bauteile auf Funktions- tüchtigkeit kontrollieren. • Gestänge, Zylinder, Gelenkzapfen und Kühler auf Sauberkeit kontrollieren. • Schrauben, Gelenke und Gelenkzapfen auf festen Sitz kontrollieren. 4-39 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...
  • Seite 116 ► Bei Fahrten auf öffentlichen Straßen öffentlicher Straßen abbauen und getrennt Arbeitsscheinwerfer immer ausschalten. transportieren. ► Nationale Vorschriften beim Beleuchten von ► An andere Anbaugeräte zusätzliche Baustellen beachten. Sicherungsmaßnahmen (z.B. Zahnschutz für Schaufeln mit Reißzähnen) anbringen. 4-40 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...

  • Seite 117: Vorbereitung Zum Fahren Auf Öffentlichen Straßen

    ► Körperteile dürfen nicht aus dem Fahrzeug ragen. Vor Fahrtbeginn sicherstellen, dass das Fahrzeug den ► Fahrzeug mit angehobener Ladeanlage vorsichtig einschlägigen Ortsvorschriften entspricht und eine gültige lenken. Betriebserlaubnis / Zulassung vorhanden ist. ► Zugelassene Nutzlasten nicht überschreiten. 4-41 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...
  • Seite 118 Öl oder Batteriesäure austreten kann. Alle Arbeiten sind im Kapitel Wartung auf Seite 7-1 ► Auslaufendes Öl oder auslaufende Batteriesäure beschrieben. sofort mit Bindemittel aufnehmen und umweltgerecht, getrennt von anderem Abfall, entsorgen. 4-42 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...
  • Seite 119 Verletzungen führen. • Kraftstofftank am Ende der Arbeitsschicht auffüllen. ► Scheibenflächen vor Fahrtbeginn reinigen. • Darauf achten, dass die Batterie immer ganz aufge- ► Scheibenflächen von Eis befreien. laden ist. • Kaltstarthilfe einbauen lassen. 4-43 BA WL28 * 08/2016 * RL28_4-4_Vorbereitung_de.fm...

  • Seite 120: Motor Starten Und Abstellen

    ► Alle Arbeitsbewegungen sofort einstellen, wenn Personen den Gefahrenbereich betreten. WARNUNG Verletzungsgefahr durch fehlende Schutzeinrichtungen Fehlende Schutzeinrichtungen können zu schweren Verletzungen führen. ► Alle Schutzeinrichtung montieren. ► Alle Werkzeuge (nach Reparaturen) entfernen. ► Motorhaube schließen. 4-44 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 121: Vorbereitungen Zum Motor Starten

    ➥ Sicherheitsgurt auf Seite 4-16 Vorbereitungen zum Motor starten VORSICHT Verletzungsgefahr ► Überprüfen, dass sich niemand im Gefahrenbereich aufhält. ► Keine brandgefährlichen Starthilfen (z.B. Startpilot) verwenden. ► Fahrzeug nur vom Fahrersitz aus starten. 4-45 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...
  • Seite 122 Störung umgehend beseitigt wird. Fahrzeug vor Störungsbeseitigung nicht wieder in Betrieb nehmen. Motor nicht aus Volllast plötzlich abstellen. Zum Temperaturausgleich Motor noch ca. 3 Minuten im Leerlauf laufen lassen, dann Motor abstellen. 4-46 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 123: Motor Starten

    - Zündschlüssel geht in Stellung I zurück. Abb. 43 ➥ Kontrollleuchten erlöschen. Motor abstellen • Zündschlüssel von Stellung I in Stellung 0 drehen. Information ➥ Motor ist abgeschaltet. Zur Inbetriebnahme muss sich der Fahrtrichtungsschalter in Neutralstellung befinden. 4-47 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 124: Motor Vorglühen

    4 Inbetriebnahme Motor vorglühen • Der Glühvorgang wird automatisch in Stellung I aktiviert. ➥ Kontrollleuchte im Anzeigeinstrument leuchtet auf. • Kontrollleuchte erlischt. ➥ Zündschlüssel in Stellung II bringen. Abb. 44 4-48 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 125: Leerlaufdrehzahlverstellung Für Kaltstart

    2. Verstellknopf bis zum Anschlag nach links drehen und fest halten. 3. Gaspedal loslassen und danach den Verstellknopf loslassen. ➥ Der Motor läuft mit erhöhter Leerlaufdrehzahl. 4. Ist die Warmlaufphase beendet, Gaspedal wieder betätigen. ➥ Der Motor läuft mit normaler Leerlaufdrehzahl. 4-49 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...
  • Seite 126 ➥ Motor im Betrieb mit einer Motorbelastung von über • Eine Minute warten. 20% betreiben. • Startvorgang wiederholen. • Springt der Motor nach zwei Startvorgängen nicht an, Ursache gemäß Störungstabelle suchen oder an eine autorisierte Fachwerkstatt wenden. 4-50 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 127: Motor Abstellen

    4. Motor abstellen Zündschlüssel in Stellung 0 drehen. 5. Zündschlüssel abziehen. HINWEIS Motor aus Volllast abstellen kann zu Beschädigungen führen. ► Motor zum Temperaturausgleich ca. 3 Minuten im Leerlauf vor dem Abstellen laufen lassen. 4-51 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 128: Batterietrennschalter

    Schaden vorzubeugen. Sie können den ➥ Batterie ist von der elektrischen Anlage getrennt. Batterietrennschalter auch als zusätzliche Diebstahlsicherung verwenden, wenn Sie den • Batterietrennschalter nach rechts drehen. Batterietrennschalter abziehen. ➥ Batterie ist an die elektrische Anlage angeschlossen. 4-52 BA WL28 * 08/2016 * RL28_4-5_Motor_starten_de.fm...

  • Seite 129: Bedienung

    Wird das Lenkrad nach rechts gedreht, knickt das ► Mit abgesenktem Hubgerüst fahren. Fahrzeug nach rechts ein: ► Zugelassene Nutzlasten nicht überschreiten. ➥ Das Fahrzeug fährt nach rechts. ► Fahrgeschwindigkeit an Umgebungsverhältnisse und zu ladendes Material anpassen. BA WL28 * 08/2016 * RL28_5-2_Gasbetaetigung_de.fm...

  • Seite 130: Gasbetätigung

    Funktionen der Anbaugeräte und die Fahrgeschwindigkeit beeinflusst werden. Verschmutzungen, sowie abgelegte Gegenstände im Bereich des Fahrpedals können zu Funktionsstörungen führen! Information Die erreichbare Geschwindigkeit hängt von der Wahl des Fahrstufenbereichs ab! Abb. 47 BA WL28 * 08/2016 * RL28_5-2_Gasbetaetigung_de.fm...

  • Seite 131: Geschwindigkeitsregelung

    0 - 28 km/h Option (0 - 17.4 mph) Fahrstufe wechseln Mit dem Bedienknopf 38 wird die Gangschaltung des Fahrzeuges betätigt. Im Display wird die gewählte Fahrstufe angezeigt. Bedienung – siehe "Gangschaltung" auf Seite 5-10. Abb. 48 BA WL28 * 08/2016 * RL28_5-2_Gasbetaetigung_de.fm...

  • Seite 132: Bremse

    Nach dem Lösen der Feststellbremse erlischt die Kontrollleuchte. Erst jetzt ist das Fahren möglich. Zum Lösen der Feststellbremse den Bedienhebel 12 leicht nach X ziehen und den Knopf K mit dem Daumen drücken. Abb. 49 BA WL28 * 08/2016 * RL28_5-3_Bremse_de.fm...

  • Seite 133: Mit Brems-Inchpedal Bremsen

    ► Motordrehzahl reduzieren: Fuß vom Gaspedal Mit Brems-Inchpedal bremsen nehmen. • Brems-Inchpedal 1 betätigen. ► Fahrgeschwindigkeit mit dem Brems-Inchpedal - Spätestens nach dem halben Pedalweg ist ein fester reduzieren. Widerstand spürbar. ➥ Bremslichter leuchten auf. (bei Opt. Beleuchtungsanlage) BA WL28 * 08/2016 * RL28_5-3_Bremse_de.fm...

  • Seite 134: Fahrbetrieb

    ► Kippgrenze des Fahrzeuges beachten. ► Verringern der Fahrgeschwindigkeit vor der Talfahrt. ► Immer Sicherheitsgurt tragen. ► Körperteile dürfen nicht aus dem Fahrzeug ragen. ► Fahrzeug mit angehobener Ladeanlage vorsichtig lenken. ► Zugelassene Nutzlasten nicht überschreiten. BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 135: Fahrschaltung

    Motor des Fahrzeugs nur gestartet werden kann, wenn der Fahrer auf dem Fahrersitz sitzt. Steht der Fahrer bei laufendem Motor von dem Fahrersitz auf, schaltet sich der Motor nach 20 Sekunden ab. Das gilt auch während der Fahrt! BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 136: Fahrtrichtung Schalten

    ➥ Das entsprechende Symbol erscheint im Anzeigeinstrument. ➥ Fahrzeug fährt vorwärts. • Fahrtrichtungsschalter 37 in Stellung II bringen. ➥ Das entsprechende Symbol erscheint im Anzeigeinstrument. ➥ Fahrzeug fährt rückwärts. Warnton ertönt (Opt.). Abb. 51 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...
  • Seite 137 Bei eingeschaltetem Rückwärtsgang ertönt ein Warnton. und der Fahrantrieb ist wieder aktiviert. Erst jetzt ist das Der Ton soll Personen, die sich in der Nähe des Fahren möglich. Fahrzeuges befinden, bei eingeschaltetem Rückwärtsgang des Fahrzeuges warnen. BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 138: Gangschaltung

    • Bedienknopf 38 erneut drücken. ➥ Fahrzeug wechselt von Kriechgang in Schnellgang. ➥ Das entsprechende Symbol erscheint im Anzeigeinstrument. Information Beim Einschalten des Fahrzeuges ist automatisch die zuletzt gewählte Gangart eingeschaltet. Abb. 52 5-10 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...
  • Seite 139 Niedrige Motordrehzahl. 4. Fahrtrichtungsschalter 37 in Mittelstellung ➥ Niedrige Fahrgeschwindigkeit. (Nullstellung) bringen. • Hohe Motordrehzahl. 5. Bedienhebel für die Feststellbremse anziehen (– siehe "Feststellbremse" auf Seite 5-4). ➥ Hohe Fahrgeschwindigkeit. ➥ Kontrollleuchte leuchtet. 5-11 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 140: Fahrtrichtung Wechseln

    ► Fahrtrichtungsschalter 37 nicht während der Fahrt Es ist nicht notwendig, zum Fahrtrichtungswechsel das betätigen, da das Fahrzeug sofort in die Brems-Inchpedal zu betätigen. Gegenrichtung fährt. ► Fahrtrichtung nur im Stillstand des Fahrzeuges schalten. 5-12 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 141: Sicherheitsvorkehrungen Kontrollieren

    – siehe "Nutz- und Achslast" auf Seite 9-18 - Zur Bedienung der möglichen Anhängerkupplungen Information ➥ – siehe "Automatische Anhängerkupplung" auf Der Betrieb mit Anhänger ist nur mit angebautem Seite 5-112 Anbaugerät an der Ladeanlage erlaubt. 5-13 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...
  • Seite 142 ► Alle Arbeitsbewegungen sofort einstellen, wenn Fahrzeug durch Entlastung des Fahrpedals oder durch Personen den Gefahrenbereich betreten. Betätigen des Brems-Inchpedals stoßfrei zum Stillstand bringen und wie im Kapitel Fahrzeug sichern auf Seite 5-15 beschrieben sichern. 5-14 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...
  • Seite 143 Parken des Fahrzeuges nach dem täglichen Betrieb, - Kraftstoffsystem dem Transport des Fahrzeuges, sowie für alle Wartungs-, • Sichtprüfung auf Beschädigungen des Fahrzeuges, Inspektions, und Instandsetzungsarbeiten! besonders der Reifen, der Anbaugeräte und der Verriegelung für das Anbaugerät, durchführen. 5-15 BA WL28 * 08/2016 * RL28_5-4_Fahren_de.fm...

  • Seite 144: Differenzialsperre (Opt.)

    Differenzial weiterhin gesperrt sein. Dies macht sich oder durch Wechseln der Fahrtrichtung die durch mehr Kraftaufwand beim Lenken bemerkbar. Differentialsperre lösen. ► Durch leichte Lenkbewegungen in beide Richtungen oder durch Wechseln der Fahrtrichtung die Differentialsperre lösen. 5-16 BA WL28 * 08/2016 * RL28_5-5_Differenzialsperre_de.fm...
  • Seite 145 Die Belegung der Bedienknöpfe kann bedingt durch die Abb. 53 Kombination verschiedener Zusatzausrüstungen abweichen. • Bedienknopf 39 drücken. Siehe Seite 5-83. ➥ Differentialsperre ist eingeschaltet. • Bedienknopf 39 loslassen. ➥ Differentialsperre ist ausgeschaltet. 5-17 BA WL28 * 08/2016 * RL28_5-5_Differenzialsperre_de.fm...

  • Seite 146: Beleuchtung / Signalanlage

    Kippschalterleiste 1 bedient. • Kippschalter 43 in Stellung II bringen. ➥ Die Arbeitsscheinwerfer sind vorn und hinten eingeschaltet. • Kippschalter 43 in Stellung 0 bringen. ➥ Die Arbeitsscheinwerfer sind vorn und hinten ausgeschaltet. 5-18 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...

  • Seite 147: Fahrzeugbeleuchtung Bedienen

    Hebel zum Abschalten der Beleuchtung in die entgegengesetzte Richtung drehen. Abb. 55 Mit dem Lenkstockschalter 2 werden die Funktionen Beleuchtung, Blinker und Signalhorn geschaltet. Information Beleuchtung, Fahrtrichtungsanzeiger und Signalhorn vor jedem Fahrtbeginn kontrollieren. 5-19 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...
  • Seite 148 Anzeigeinstrument blinkt. Befestigung angebracht. ➥ Fahrtrichtungsanzeige blinkt rechts. • Lenkstockschalter 2 nach hinten bewegen (VI). Information - Das Symbol im Anzeigeinstrument blinkt. Rundumkennleuchte nur entsprechend den gesetzlichen ➥ Fahrtrichtungsanzeige blinkt links. Vorschriften benutzen! 5-20 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...
  • Seite 149 ➥ Rundumkennleuchte ist ausgeschaltet. Information Bei Ausstattung des Fahrzeugs mit Kabine kann sich der Kippschalter zum Anschalten der Rundumkennleuchte, abhängig von der Konfiguration des Fahrzeuges, in der Abb. 58 Kippschalterleiste 2, im Kabinendach rechts befinden. 5-21 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...
  • Seite 150 Schalter im Lenkstockschalter 2 drücken. ➥ Hupe wird betätigt. • Schalter im Lenkstockschalter 2 loslassen. ➥ Hupe verstummt. Information Bei Option Beleuchtungsanlage befindet sich an Position 47 der Schalter zur Betätigung der Warnblinkanlage. Abb. 59 5-22 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...
  • Seite 151 Kippschalter 47 in Stellung I bringen. - Symbol im Anzeigeinstrument blinkt. ➥ Fahrtrichtungsanzeige blinkt auf beiden Seiten. • Kippschalter 47 in Stellung 0 bringen. - Symbol im Anzeigeinstrument blinkt nicht. ➥ Fahrtrichtungsanzeige ist ausgeschaltet. Abb. 60 5-23 BA WL28 * 08/2016 * RL28_5-6_Beleuchtung_de.fm...

  • Seite 152: Scheibenwisch- / Waschanlage (Opt.)

    Bei Option Kabine verfügt das Fahrzeug über einen Scheibenwischer und eine Scheibenwaschanlage für Frontscheibe und Heckscheibe. Information Behälter der Scheibenwaschanlage – siehe Kapitel 7 " Behälter für die Scheibenwaschanlage (Opt.) befüllen" auf Seite 7-71. Abb. 61 5-24 BA WL28 * 08/2016 * RL28_5-7_Scheibenwischer_de.fm...
  • Seite 153 Information - Scheibenwaschanlage vorn ist eingeschaltet. Bei Betätigung der Kippschalter in Stufe II sprühen die • Kippschalter 44 in Stellung 0 bringen. Scheibenwaschdüsen vorn und hinten. - Scheibenwischer und Scheibenwaschanlage vorn sind ausgeschaltet. 5-25 BA WL28 * 08/2016 * RL28_5-7_Scheibenwischer_de.fm...

  • Seite 154: Heizung Und Lüftung (Opt.)

    (Abb. Abb. Abb. 26). Abb. 62 Mit den Düsen kann der Luftstrom in die Fahrerkabine geleitet werden. Hierbei werden bei kalter Witterung mit Warmluftzufuhr die Scheiben vom Eis befreit und die Fahrerkabine beheizt. 5-26 BA WL28 * 08/2016 * RL28_5-8_Heizung_de.fm...

  • Seite 155: Heizung Bedienen

    Temperatur stufenlos über den Drehschalter 52 regeln: Die Heizung wird mit dem Drehschalter 52 bedient. • Drehschalter 52 gegen Uhrzeigersinn drehen. ➥ Temperatur sinkt. • Drehschalter 52 im Uhrzeigersinn drehen. ➥ Temperatur steigt. 5-27 BA WL28 * 08/2016 * RL28_5-8_Heizung_de.fm...
  • Seite 156 Das Gebläse wird mit dem Drehschalter 53 bedient. Die Gebläsedrehzahl kann auf vier Stufen eingestellt werden. • Stufe „0“: - Gebläse „AUS“. • Stufe „I“: - geringe Drehzahl. • Stufe „II“: - mittlere Drehzahl. • Stufe „III“: - hohe Drehzahl. 5-28 BA WL28 * 08/2016 * RL28_5-8_Heizung_de.fm...

  • Seite 157: Arbeitshydraulik

    über 110 kV bis 220 kV 13,1 ft. über 220 kV bis 380 kV 16,4 ft ► Abstand von elektrischen Freileitungen halten. ► Vor Arbeiten unter elektrischen Freileitungen mit dem unbekannte Nennspannung 16,4 ft. Energieversorger Kontakt aufnehmen. 5-29 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...
  • Seite 158 ► Verringern der Fahrgeschwindigkeit vor der Talfahrt. ► Steuerhebel vor Verlassen des Fahrzeuges sichern. ► Immer Sicherheitsgurt tragen. ► Körperteile dürfen nicht aus dem Fahrzeug ragen. ► Fahrzeug mit angehobener Ladeanlage vorsichtig lenken. ► Zugelassene Nutzlasten nicht überschreiten. 5-30 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...
  • Seite 159 ► Das Stapeln von Ladegut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. Abb. 67 ► Arbeiten mit angehobener Ladeanlage nur bei stillstehendem Fahrzeug durchführen. ► Anbaugerät mit angehobener Ladeanlage nicht bis Anschlag einkippen. 5-31 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...
  • Seite 160 Arbeitsbewegungen des Hubgerüstes gesteuert. Der Anbaugerät Bedienhebel befindet sich rechts neben dem Fahrersitz. • Bedienhebel 10 in Richtung E bewegen. ➥ Anbaugerät kippt ein. • Bedienhebel 10 in Richtung A bewegen. ➥ Anbaugerät kippt aus. 5-32 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 161: Schwimmstellungen Einschalten

    Richtung S / A bewegen, bis er einrastet. Mittelstellung zurück (ausgenommen Bedienhebel ➥ Die Schwimmstellung ist eingeschaltet. befindet sich in Schwimmstellung). 3. Bedienhebel 10 über den Widerstand zurück in die Mittelstellung bewegen. ➥ Die Schwimmstellung ist ausgeschaltet. 5-33 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 162: Arretierung Des Hubgerüstes Bedienen

    Bedienhebel 10 nach unten drücken: Arretierung gegen unbeabsichtigtes Betätigen gesichert ➥ Arretierung eingeschaltet. werden. Bei eingeschalteter Arretierung ist eine • Bedienhebel 10 nach oben ziehen: Betätigung des Hubgerüstes nicht möglich. ➥ Arretierung ausgeschaltet. 5-34 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...
  • Seite 163 Bedienung 5 Hydraulikanschlüsse am Hubgerüst HINWEIS Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hydrauliksystem gelangen und dort Schäden verursachen. ► Verschmutzungen vermeiden. ► Sicherstellen, dass die Hydraulikanschlüsse sauber sind. Abb. 71 5-35 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 164: Hydraulikanschlüsse Am Hubgerüst Bedienen

    Der Zusatzbedienhebel 11 geht selbständig in die Mittelstellung zurück, sobald er losgelassen wird, sofern die Rastfunktion für Dauerbetrieb der Abb. 72 Hydraulikanschlüsse am Hubgerüst (Opt.) nicht eingeschaltet ist. Die Hydraulikanschlüsse am Hubgerüst werden mit dem Zusatzbedienhebel 11 bedient. 5-36 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...
  • Seite 165 Abb. 73 Mit dieser Funktion können die Hydraulikanschlüsse auf Schwimmstellung betrieben werden. Mit dieser Funktion können die Hydraulikanschlüsse am Hubgerüst vor dem An-/ abkuppeln drucklos gemacht werden – siehe "Hydraulikanschlüsse Ankuppeln" auf Seite 5-51. 5-37 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 166: Dauerbetrieb Der Hydraulikanschlüsse Bedienen

    Dauereinsatz betrieben werden. Diese Funktion ist für bewegen. bestimmte Anbaugeräte notwendig, die einen ➥ Der Dauerbetrieb ist ausgeschaltet. Hydraulikölmotor besitzen, der Dauerbetrieb benötigt (z.B. Kehrbesen). Der Bedienhebel 11 braucht dann nicht ständig festgehalten zu werden. 5-38 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 167: Hydraulische Verriegelung Für Anbaugeräte Bedienen

    Zusatzbedienhebel 11 bedient. 1. Zusatzbedienhebel 11 in Richtung R bewegen. ➥ Das Schnellwechselsystem ist verriegelt. 2. Kippschalter 48 gedrückt halten. 3. Zusatzbedienhebel 11 in Richtung L bewegen. ➥ Das Schnellwechselsystem ist entriegelt. Abb. 75 5-39 BA WL28 * 08/2016 * RL28_5-9_Arbeitshydraulik_de.fm...

  • Seite 168: Anbaugeräte

    ► Nur zugelassene Anbaugeräte gewährleisten die Kippgefahr. Stabilität des Fahrzeuges. ► Nur zugelassene Anbaugeräte überlasten das ► Mit abgesenktem Hubgerüst fahren. Fahrzeug nicht. ► Zugelassene Nutzlasten nicht überschreiten. ► Fahrgeschwindigkeit an Umgebungsverhältnisse und zu ladendes Material anpassen. 5-40 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 169 Hydraulikschläuche neu verlegen. ► Anbaugerät vor Arbeiten am Anbaugerät abkuppeln. Es werden verschiedene Hochdruckschläuche verwendet. Bei Ersatzteilbestellungen die DIN- Bezeichnung auf dem Schlauch bzw. den Armaturen beachten. Sicherheitshinweise zum Austausch von Anbaugeräten beachten! 5-41 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 170 Unfällen führen. ► Vorhandene Sichthilfen (z.B. Spiegel) korrekt einstellen. ► Immer die korrekte Verriegelung der Anbaugeräte kontrollieren. ► Bei Rückwärtsfahrt besonders vorsichtig und umsichtig arbeiten. ► Arbeiten sofort unterbrechen, wenn Personen den Gefahrenbereich betreten. 5-42 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 171: Verletzungsgefahr Durch Umkippen Von Abgekuppelten Anbaugeräten

    ► Nur drucklose Hydrauliksysteme öffnen. ► Anbaugeräte nur auf festen und ebenen Untergrund abstellen. ► Schutzkleidung tragen. ► Anbaugeräte mit beweglichen Teilen (z.B. Krokodilgebiss) schließen. ► Sicherstellen, dass das Anbaugerät sicher steht, ggf. vorgesehene Stützen verwenden. 5-43 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 172: Vorbereitung

    1. Griffe der Verriegelungsbolzen 2 nach unten drücken. 2. Bolzen mit herunter gedrückten Griffen bis zum Anschlag hereinziehen. 3. Griffe der Verriegelungsbolzen loslassen. - Griffe bewegen sich selbständig durch Federdruck nach oben. ➥ Schnellwechselsystem ist entriegelt. Abb. 76 5-44 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 173: Ankuppeln

    1. Griffe der Verriegelungsbolzen 2 nach unten drücken. 2. Bolzen mit herunter gedrückten Griffen bis zum Anschlag herausschieben. 3. Griffe der Verriegelungsbolzen loslassen. - Griffe bewegen sich selbständig durch Federdruck nach oben. ➥ Schnellwechselsystem ist verriegelt. Abb. 77 5-45 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 174 Kippen und Wegrollen sichern. 1. In Fahrzeug einsteigen. 2. Hubgerüst absenken und Anbaugerät auskippen. - Dadurch lösen sich die Aufnahmebolzen aus den Aufnahmehaken. 3. Fahrzeug zurückfahren, wenn die Aufnahmehaken gelöst sind. Abb. 78 5-46 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 175 Die Verriegelungsbolzen 1 müssen eingefahren sein, damit ein Anbaugerät angekuppelt werden kann: • Kippschalter 48 gedrückt halten und Bedienhebel 11 in Richtung L bewegen. - Die Verriegelungsbolzen 1 fahren ein. ➥ Schnellwechselsystem ist entriegelt. Abb. 80 5-47 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 176 5. Bedienhebel 11 in Richtung R bewegen. - Verriegelungsbolzen 1 fahren aus. ➥ Schnellwechselsystem ist verriegelt. 6. Korrekte Verriegelung kontrollieren. • Beide Verriegelungsbolzen 1 müssen in den vorgese- henen Bohrungen 2 am Anbaugerät sichtbar sein. Abb. 81 5-48 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 177: Abkuppeln

    - Die Verriegelungsbolzen 1 fahren ein. ➥ Schnellwechselsystem ist entriegelt. 3. Hubgerüst absenken und Anbaugerät auskippen. - Dadurch lösen sich die Aufnahmebolzen 3 aus den Aufnahmehaken 4. 4. Fahrzeug zurückfahren, wenn die Aufnahmehaken gelöst sind. Abb. 82 5-49 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 178 ► Sofort einen Arzt aufsuchen, falls Hydrauliköl in die Haut oder Augen eintritt. ► Nur drucklose Hydrauliksysteme öffnen. ► Schutzkleidung tragen. HINWEIS Technische Schäden durch Verschmutzungen im Hydrauliksystem. ► Verschmutzungen vermeiden. ► Sicherstellen, dass die Hydraulikanschlüsse sauber sind. 5-50 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 179: Hydraulikanschlüsse Ankuppeln

    ➥ Hydraulikanschlüsse am Hubgerüst sind drucklos. 2. Schutzkappen von den Anschlüssen am Hubgerüst entfernen. - Dazu die Anschlüsse mit dem Hydraulikschlauch nach vorn drücken. 3. Schutzkappen der Hydraulikanschlüsse vom Anbaugerät entfernen. Abb. 83 5-51 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...
  • Seite 180 Hydraulikschlauch des Anbaugerätes ziehen. Anbaugerätes sowie die Hydraulikanschlüsse dicht 4. Schutzkappen auf die Hydraulikanschlüsse sind. aufstecken. - Dazu die Hydraulikanschlüsse am Hubgerüst mit 5. Hydraulikschläuche über das Anbaugerät legen. dem Bedienhebel 11 vorsichtig betätigen. 5-52 BA WL28 * 08/2016 * RL28_5-10_Anbaugeraete_de.fm...

  • Seite 181: Arbeitsbetrieb

    Reifenverschleiß erhöht sich unnötig und die Leistung des ► Körperteile dürfen nicht aus dem Fahrzeug ragen. Fahrzeuges wird nicht voll ausgenutzt. ► Fahrzeug mit angehobener Ladeanlage vorsichtig lenken. ► Zugelassene Nutzlasten nicht überschreiten. 5-53 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 182 • Palettengabel Falls für das Fahrzeug zusätzliche Anbaugeräte verwendet werden sollen, folgendes beachten: Sollen andere Anbaugeräte verwendet werden, müssen die Betriebsanleitungen der Anbaugeräte beachtet werden. Entsprechende Betriebsanleitungen können beim Wacker Neuson-Händler bestellt werden. 5-54 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 183: Niveauanzeige Für Anbaugeräte (Opt.) P-Kinematik

    Unterseite des Anbaugerätes parallel zum Boden, wenn die Anzeigestange mit dem Ende des Führungsrohres abschließt. Information Bei Verwendung verschiedener Anbaugeräte kann für jedes Anbaugerät eine Markierung auf dem Führungsrohr angebracht werden. Abb. 84 5-55 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 184: Niveauanzeige Für Anbaugeräte (Opt.) Z-Kinematik

    Anbaugerätes parallel zum Boden, wenn die Niveauanzeige an der Markierung auf dem Kippzylinder steht. Information Bei Verwendung verschiedener Anbaugeräte kann für jedes Anbaugerät eine Markierung auf dem Kippzylinder angebracht werden. Abb. 85 5-56 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 185: Bestimmungsgemäße Verwendung

    Der Transport von Personen in der Leichtgut-/ Erdschaufel ist nicht bestimmungsgemäß. Anbringen der Leichtgut-/ Erdschaufel ➥ Anbaugeräte umrüsten auf Seite 5-42 Bedienelemente Leichtgut-/ Erdschaufel mit dem Bedienhebel 10 bedienen. ➥ –Bedienhebel für Hubgerüst auf Seite 5-32 Abb. 86 5-57 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 186: Bedienung

    Gewicht des Hubgerüstes und dem Ladegut hineinfahren. Auf Fahrgeschwindigkeit achten. Eigengewicht belastet, frei beweglich auf dem Boden auf. Information Vor erstmaliger Arbeit den Umgang mit der Leichtgut-/ Erdschaufel üben. 5-58 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 187 Erdschaufel nur schlecht eindringen kann, kann mit dem einkippen, wenn diese sich füllt. Mit gefüllter Leichtgut-/ Bedienhebel 10 eine Auf- und Abbewegung der Erdschaufel zur Abladestelle fahren. Schürfkante erzeugt werden. Dies erleichtert das Eindringen der Leichtgut-/ Erdschaufel in das Material. 5-59 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 188: Aushubarbeiten

    Boden eindringen kann. Dringt die Schürfkante in den stellen, um eine gleichmäßige Schicht abzutragen und Boden ein, Grabwinkel flacher stellen. Mit dem großen Radschlupf zu vermeiden. Bedienhebel 10 eine Auf- und Abbewegung erzeugen, um den Vorgang zu unterstützen. 5-60 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 189: Mit Lasthaken Arbeiten

    2. Ladeanlage auf die erforderliche Höhe anheben und Schaufel auskippen. 3. Mit ausgekippter Schaufel über die zu hebende Last fahren. 4. Kette sicher an der Last einhängen. ➥ Last kann angehoben und transportiert werden. Falsch Abb. 92 5-61 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 190: Lade- Und Aushubarbeiten

    4 in 1 Schaufel mit dem Bedienhebel 10 bedienen. in größerer Höhe wird die 4 in 1 Schaufel geöffnet, nicht ➥ Bedienhebel für Hubgerüst auf Seite 5-32 ausgekippt. ➥ Hydraulikanschlüsse am Hubgerüst auf Seite 5-35 5-62 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 191: Große Gegenstände Greifen

    1. 4 in 1 Schaufel öffnen. Gegenstände gegriffen und sicher transportiert werden. 2. 4 in 1 Schaufel über dem aufzunehmenden Gegenstand platzieren. 3. Ladeanlage absenken. 4. 4 in 1 Schaufel schließen. 5. Der aufzunehmende Gegenstand kann transportiert werden. 5-63 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 192: Pfähle Herausziehen Und Setzen

    1. Mit geöffneter 4 in 1 Schaufel von oben über den Pfahl fahren und sicher greifen. 2. Lösen des Pfahles durch vorsichtige Auf- und Abbewegungen. 3. Ladeanlage anheben um den Pfahl heraus zu ziehen. 5-64 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 193: Planieren

    3. Tiefe des Abtrags mit der Hubhydraulik einstellen. 3. Anstellwinkel der vorderen Schneidleiste einstellen. 4. Anstellwinkel der hinteren Schneidleiste einstellen. 4. Durch die Rückwärtsfahrt füllt sich die 4 in 1 Schaufel langsam. 5. Durch Vorwärtsfahrt die Fläche planieren. 5-65 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 194: Flachlagiges Auftragen

    4. Tiefe des Abtrags mit der Hubhydraulik einstellen. 5. Durch Vorwärtsfahrt Material aufnehmen. Material rollt sich in die Schaufel hinein und wird gleichzeitig aufgenommen. In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm abgeschoben werden. 5-66 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 195 Transportieren und Laden von Materialien wie z.B. Silage, Bedienung Heu, Rundballen, Grünfutter und Stalldung bestimmt. ➥ Bedienung auf Seite 5-58 Dunggabel anbringen ➥ Anbaugeräte umrüsten auf Seite 5-42 Information Vor erstmaliger Arbeit den Umgang mit der Dunggabel üben. 5-67 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 196 1. Zum Abladen gerade an die Abladestelle heranfahren. 2. Dunggabel erst kurz vor der Abladestelle auf die benötigte Höhe anheben. 3. So weit wie nötig vorwärts fahren und Dunggabel auskippen. ➥ Ladegut fällt heraus. Abb. 100 5-68 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 197 Das Transportieren von Baumstämmen, Steinen und ähnlichen Materialien ist nicht bestimmungsgemäß. Information Krokodilgebisses anbringen Vor erstmaliger Arbeit den Umgang mit dem ➥ Anbaugeräte umrüsten auf Seite 5-42 Krokodilgebiss üben. ➥ Hydraulikanschlüsse am Hubgerüst an-/ abkuppeln auf Seite 5-50 5-69 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 198 1. Zum Abladen gerade an die Abladestelle heranfahren. 2. Krokodilgebiss erst kurz vor der Abladestelle auf benötigte Höhe anheben. 3. So weit wie nötig vorwärts fahren und Krokodilgebiss auskippen. 4. Krokodilgebiss öffnen. ➥ Ladegut fällt heraus. Abb. 101 5-70 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 199 öffentlicher Straßen abbauen und getrennt ► Arbeiten mit angehobener Ladeanlage nur bei transportieren. stillstehendem Fahrzeug durchführen. ► Klappbare Palettengabeln vor dem Befahren ► Anbaugerät mit angehobener Ladeanlage nicht bis öffentlicher Straßen hochklappen. Anschlag einkippen. 5-71 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 200 Bedienhebel für Hubgerüst auf Seite 5-32 Lieferzustand zu benutzen. Zur Benutzung der Bedienung Palettengabel muss der Bediener speziell ausgebildet sein. ➥ Bedienung auf Seite 5-58 Information Vor erstmaliger Arbeit den Umgang mit der Palettengabel üben. 5-72 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 201: Abstand Der Gabelzinken Einstellen

    Verletzungen oder Tod führen. ► Gabelzinkenabstand so einstellen, dass sie symmetrisch zur Mitte des Fahrzeuges stehen. ► Gabelzinkenabstand so einstellen, dass sie soweit wie möglich voneinander entfernt sind. Abb. 102 5-73 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...
  • Seite 202 3. Gabeln in erforderliche Position schieben. - Gabeln wie abgebildet anfassen. 4. Arretierung der Gabeln in Stellung 3 (Abb. 103) bringen. 5. Gabeln verschieben, bis Arretierung einrastet. - Gabeln wie abgebildet anfassen. ➥ Arretierung fest. Abb. 103 5-74 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 203: Last Aufnehmen

    - Auf dem Transportweg Höhe anpassen. 2. Ladegut in Gefällen oder Steigungen bergseitig führen. - Ggf. mit Spanngurten sichern. 3. Großes, sperriges Ladegut ggf. rückwärts transportieren, Abb. 104 um ausreichend Sicht zu gewährleisten. 5-75 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 204: Last Absetzen

    4. Palettengabel waagerecht stellen (4), Hubgerüst senken und Ladegut absetzen (5). 5. Zurückfahren bis die Palettengabel frei abgesenkt werden kann (6). ➥ Palettengabel absenken (7). 6. Von der Abladestelle rückwärts weg fahren. Abb. 105 5-76 BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm...

  • Seite 205: Notabsenkung

    ➥ Die Ladeanlage senkt sich bis zum Boden ab. 3. Ladeanlage durch Betätigen des Bedienhebels 10 auf „Senken“ absenken (siehe Bedienung auf Seite 5-58). ➥ Die Ladeanlage senkt sich bis zum Boden ab. 5-77 BA WL28 * 08/2016 * RL28_5-12_Notabsenkung_de.fm...
  • Seite 206 - Schraube soweit herausdrehen, bis sich die Ladeanlage langsam absenkt. Abb. 107 Sollte sich die Ladeanlage danach aufgrund von Reibung oder ungenügender Masse nicht senken lassen, den Vorgang mit Seilzug oder Spanngurten unterstützen. 5-78 BA WL28 * 08/2016 * RL28_5-12_Notabsenkung_de.fm...
  • Seite 207 Soll ein Hydrauliksystem unmittelbar nach dem Stillsetzen des Fahrzeuges geöffnet werden, das Hydrauliksystem vorher drucklos machen! ► Unmittelbar nach Feststellen eines Energie- oder Hydraulikausfalls das Hubgerüst ganz absenken und den Restdruck im Hydrauliksystem abbauen. 5-79 BA WL28 * 08/2016 * RL28_5-12_Notabsenkung_de.fm...

  • Seite 208: Optionen

    Anbaugeräten notwendig, an denen bestimmte Funktionen elektrisch betätigt werden. Die Elektrosteckdose kann, je nach Ausführung des Fahrzeugs, auf verschiedene Weise bedient werden: • Mit Bedienknöpfen am Bedienhebel für Hubgerüst. • Mit Kippschalter. Abb. 108 5-80 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 209: Elektrosteckdose Am Hubgerüst (Einfache Funktion)

    Information Sollte das Fahrzeug mit Elektrosteckdose und „Komfort Bedienung“ (Seite 5-87) ausgerüstet sein, wird die Elektrosteckdose über den Kippschalter 46 bedient oder ein optionaler Bedienhebel verwendet (wie in Abb. 113 dargestellt). Abb. 109 5-81 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 210: Elektrosteckdose Am Hubgerüst (Doppelte Funktion) Bedienung Mit Kippschalter

    Die Elektrosteckdose am Hubgerüst wird mit dem Kippschalter 46 in der Kippschalterleiste 1 bedient. Information Ob die Elektrosteckdose am Hubgerüst ein- oder ausgeschaltet ist, wird nicht durch Kontrollleuchten angezeigt, es ist an der Stellung des Kippschalters 46 zu erkennen. 5-82 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 211: Elektrosteckdose Am Hubgerüst (Doppelte Funktion) Bedienung Mit Bedienknöpfen

    ➥ Die Elektrosteckdose am Hubgerüst ist eingeschaltet. • Bedienknopf 42 erneut drücken. ➥ Die Elektrosteckdose am Hubgerüst ist Abb. 111 ausgeschaltet. Die Elektrosteckdose am Hubgerüst wird mit den Bedienknöpfen 39 und 42 am Bedienhebel 10 bedient. 5-83 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 212 ➥ Die Elektrosteckdose am Heck ist ausgeschaltet. Information Ob die Elektrosteckdose am Heck ein- oder ausgeschaltet ist, wird nicht durch Kontrollleuchten angezeigt, es ist an der Stellung des Kippschalters 46 zu erkennen. Abb. 112 5-84 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 213 Bedienknopf (Opt.) Bedienknopf Elektrosteckdose (Opt.) 5-81 Abb. 113 Information Sollte das Fahrzeug mit Elektrosteckdose und „Komfort Bedienung“ (Seite 5-87) ausgerüstet sein, können die Bedienknöpfe am Bedienhebel optional belegt sein wie in Abb. 113 dargestellt. 5-85 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 214 ➥ Anschluss L ist Druckseite, Anschluss R ist Rücklauf. Information Wenn der Dauerbetrieb oder die Schwimmstellung eingeschaltet ist, ist eine Betätigung der Hydraulikanschlüsse am Hubgerüst mit Bedienknöpfen am Bedienhebel nicht möglich. Abb. 114 5-86 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 215 ➥ Die Funktion „Auskippen“ kippt das Anbaugerät aus. Information Sollte das Fahrzeug mit Elektrosteckdose und „Komfort Bedienung“ ausgerüstet sein, wird die Elektrosteckdose über den Kippschalter 46 bedient oder ein optionaler Bedienhebel verwendet (wie in Abb. 113 dargestellt). Abb. 115 5-87 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 216 4. Zusätzliche Hydraulikanschlüsse am Hubgerüst an- / Zusätzliche Hydraulikanschlüsse am Hubgerüst sind abkuppeln erfolgt wie notwendig, wenn die serienmäßigen Hydraulikanschlüsse Seite 5-51 "Hydraulikanschlüsse Ankuppeln" für bestimmte Anbaugeräte nicht ausreichen. beschrieben. Die serienmäßigen Hydraulikanschlüsse können weiter wie gewohnt bedient werden. 5-88 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 217 Hydraulikanschluss L. ➥ Die Funktion „Auskippen“ betätigt den rechten Hydraulikanschluss R. • Bedienknopf 40 nicht gedrückt: ➥ Die Funktion „Einkippen“ kippt das Anbaugerät ein. ➥ Die Funktion „Auskippen“ kippt das Anbaugerät aus. Abb. 117 5-89 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 218 Zusätzlichen Bedienhebel 11a in Richtung R bewegen. ➥ Anschluss L ist Rücklauf, Anschluss R ist Druckseite. Information Der zusätzliche Bedienhebel 11a kann mit der Funktion für Dauerbetrieb ausgestattet sein (Bedienung: siehe Abb. 118 Seite 5-38). 5-90 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 219 Abb. 119 • Kippschalter 44 in Stellung II bringen. ➥ Anschluss L ist Druckseite, Anschluss R ist Rücklauf. • Kippschalter 44 in Stellung 0 bringen. ➥ Die zusätzlichen Hydraulikanschlüsse am Hubgerüst sind ausgeschaltet. 5-91 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 220 3. Gegenstück vom Anbaugerät aufsetzten. Die 4-fach Hydraulikanschlüsse Multi- Schnellkupplung befinden sich am Hubgerüst. Mit dieser Option können bis 4. Zum Verriegeln den Verschlussbügel umlegen, bis der zu 4 Hydraulikanschlüsse gleichzeitig angekuppelt rote Sicherungsknopf einrastet. werden. 5-92 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 221 Hubgerüst. Der Anschluss ist so befindet sich am Fahrzeugheck. Der drucklose Rücklauf ausgeführt, dass eine Verwechselung mit den normalen am Heck ist mit einer blauen Schutzkappe versehen. Hydraulikanschlüssen nicht möglich ist. 5-93 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 222 Ankuppeln eines Kippanhängers. Hierzu wird der Kippanhänger mit dem Fahrzeug verbunden. Das Betätigen des Zusatzbedienhebels 11 kippt die Ladefläche des Kippanhängers an. Das Schalten des Zusatzbedienhebels 11 in Schwimmstellung senkt die Ladefläche des Kippanhängers. 5-94 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 223 Heck ist druckfrei. Nach dem Senken der Ladefläche des Kippanhängers den Zusatzbedienhebel 11 in Nullstellung zurück Information bewegen. Beim An-und Abkuppeln des Hydraulikanschlusses am Heck vorgehen wie auf Seite 5-51 "Hydraulikanschlüsse Ankuppeln" beschrieben. 5-95 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 224 4. Hydraulikanschlüsse am Heck an- / abkuppeln erfolgt Information auf Seite 5-51 "Hydraulikanschlüsse Ankuppeln" Für manche Anbaugeräte, die am Heck des Fahrzeuges beschrieben. angebaut werden (z.B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahrzeuges erforderlich. 5-96 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 225: Hydraulikanschlüsse Am Heck (Doppeltwirkend) Bedienung Mit Zusatzbedienhebel

    • Zusatzbedienhebel 11 in Richtung R bewegen. Dauerbetrieb ausgestattet ist: ➥ Anschluss L ist Rücklauf, Anschluss R ist ► Zusatzbedienhebel 11 immer zurück in Nullstellung Druckseite. schalten, wenn der Dauerbetrieb nicht benötigt wird. 5-97 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 226: Hydraulikanschlüsse Am Heck (Doppeltwirkend) Bedienung Mit Zusätzlichem Hebel

    Zusätzlichen Bedienhebel 11a in Richtung L bewegen. ➥ Anschluss L ist Druckseite, Anschluss R ist Rücklauf. • Zusätzlichen Bedienhebel 11a in Richtung R bewegen. Abb. 127 ➥ Anschluss L ist Rücklauf, Anschluss R ist Druckseite. 5-98 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 227: Hydraulikanschlüsse Am Heck (Doppeltwirkend) Bedienung Mit Kippschalter

    Druckseite. Abb. 128 • Kippschalter 44 in Stellung II bringen. ➥ Anschluss L ist Druckseite, Anschluss R ist Rücklauf. • Kippschalter 44 in Stellung 0 bringen. ➥ Die Hydraulikanschlüsse am Heck sind ausgeschaltet. 5-99 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 228 Mit der hydraulischen Dreipunktaufnahme am Heck Pos. Benennung lassen sich Heckanbaugeräte schnell und sicher an- und Oberlenker Abbauen. Heckanbaugeräte können stabil und sicher transportiert werden. Verschiedene Arbeitsstellungen des Hubzylinder Heckanbaugerätes sind stufenlos einstellbar. Unterlenker Fanghaken 5-100 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 229 Zusätzlichen Bedienhebel 11a in Richtung R bewegen. Information ➥ Die Dreipunktaufnahme am Heck senkt sich. Die unbelastete Dreipunktaufnahme senkt sich nur langsam. Information Falls das Fahrzeug mit Anhängerkupplung ausgestattet ist, muss diese zum Anbau des Oberlenkers abgebaut werden. 5-101 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 230 Anschluss von Anbaugeräten mit elektrische Vorrichtungen am Anhänger oder Anbaugerät Beleuchtung, z.B. Schneeschild, Kehrbesen usw. anschließen zu können. Immer eine Zusatzbeleuchtung am angehängten Anbaugerät anbringen, wenn die Rückleuchten und andere Lichter verdeckt sind. 5-102 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 231: Hand-Inchung

    Bedienrad H in Richtung L bewegen. ➥ Fahrgeschwindigkeit nimmt ab. • Bedienrad H in Richtung R bewegen. ➥ Fahrgeschwindigkeit nimmt zu. Abb. 134 Information Die Hand-Inchung funktioniert nur, wenn der Kriechgang eingeschaltet ist. 5-103 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 232: Hubgerüst- Schwingungsdämpfung

    ➥ Die Hubgerüst- Schwingungsdämpfung ist eingeschaltet. 4. Kippschalter 46 in Stellung 0 bringen. Information ➥ Die Hubgerüst- Schwingungsdämpfung ist Hubgerüst- Schwingungsdämpfung nur für ausgeschaltet. Transportfahrten einschalten! Bei Ladearbeiten muss die Hubgerüst- Schwingungsdämpfung ausgeschaltet sein! 5-104 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 233: Betriebsablauf Schmierzeitsteuerung

    Speicher gelesen und der Funktionsablauf wird dort fortgesetzt, wo er unterbrochen wurde. Bei der zeitabhängigen Steuerung einer Zentralschmieranlage kann die Pausenzeit und die Schmierzeit eingestellt werden. Pausenzeiten bedeuten den Zeitabschnitt zwischen zwei Schmierzeiten. 5-105 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 234 Schmier- bzw. Pausenzeit wird zurückgesetzt und beginnt von Neuem. Information ► Durch Drücken der Zwischenschmiertaste kann auch eine Störung der Schmieranlage zurückgesetzt Originalbetriebsanleitung der Zentralschmieranlage werden und die Pumpe startet erneut einen beachten! Schmiervorgang. 5-106 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 235: Schmier- Und Pausenzeiten Einstellen

    LED OFF LED (L) Während gesamten Schmiervorgangs ➥ Schmieranlage in Betrieb. ➥ Ablauf einer Schmierung: 0,5 Sekunden LED ON / LED ON 0,5 Sekunden LED OFF ➥ Nach der Einstellung Schutzdeckel montieren. Abb. 137 5-107 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 236: Motor- Hydraulikölvorwärmung

    0 °C / 32 °F trockenen Räumen betreiben. +10 °C / 50 °F Das Fahrzeug kann mit einer Motor- Hydraulikölvorwärmung ausgestattet werden. Diese wärmt das Kühlwasser / Hydrauliköl vor. Folgende Einschaltdauer wird, abhängig von der Außentemperatur, empfohlen: 5-108 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 237 ► Dichtigkeit, auch bei warmer Maschine überprüfen. ► Kühlwasser muss immer mit ausreichend Frostschutzmittel versehen sein. ► Kabel regelmäßig auf Beschädigungen oder Alterserscheinungen prüfen. Ein beschädigtes Kabel muss sofort ausgetauscht werden. 5-109 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 238: Motor- Hydraulikölvorwärmung Anschließen

    4. Stecker in 230 Volt-Stromnetz-Steckdose stecken. ➥ Motor und Hydrauliköl werden vorgewärmt. Vor dem Starten des Motors: 1. Stecker aus der 230 Volt-Stromnetz-Steckdose ausstecken. 2. Spezialkabel (A) an der Fahrzeugsteckdose (B) ausstecken. 3. Motorhaube schließen. Abb. 138 5-110 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 239 ► Nur einwandfreie und sichere elektrische Geräte verwenden. ► Defekte Kabel sofort ersetzen. Abb. 139 Information Bei Option Motor- und Hydraulikölvorwärmung kann Anschlussleistung der Steckdose max. 2000 W. zusätzlich eine 230V- Steckdose in der Kabine installiert sein. 5-111 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 240 Die maximal zulässige Stütz- und Anhängelast ist bzw. den Gegebenheiten anpassen. einzuhalten. • Zulässige Geschwindigkeit des Anhängers nicht überschreiten. • Anhänger vor dem An- und Abkuppeln gegen Wegrollen mit Feststellbremse und geeigneten Unter- legkeilen sichern. 5-112 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 241: Anhängerkupplung Bedienen

    Anhängerkupplung nur in Verbindung mit Zugösen nach DIN 11026, DIN 74053 (ISO 1102) oder DIN 74054 (ISO 8755) verwendet werden. ➥ Das Typenschild auf der Anhängerkupplung führt die zulässigen Zugösen auf. 5-113 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 242 (Vorlegekeil, Stützrad, usw.). 3. Versorgungsleitungen des Anhängers vom Fahrzeug trennen. 4. Hebel C ganz nach oben drücken. 5. Langsam mit dem Fahrzeug von Anhänger wegfahren. ➥ Anhängerkupplung durch Drücken des Hebels D Abb. 140 schließen. 5-114 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 243 Ausführung der Arbeit unbedingt notwendig ist (z.B. durchfahren niedriger Tore). ► In Bereichen wo Großballen oder Stückgut gelagert werden, muss das Fahrerschutzdach grundsätzlich in Schutzstellung sein! ► Niemals mehrere Großballen oder Kisten gleichzeitig transportieren oder stapeln. Abb. 141 5-115 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 244: Beschreibung Fahrerschutzdach Klappbar

    Gegenständen, wenn das Fahrerschutzdach in Schutzstellung ist. Das vordere Abb. 142 Dachteil ist mit 2 Bolzen 1 gesichert. Zwei Gasdruckfedern 5 unterstützen den Klappvorgang. Pos. Benennung Verriegelungsbolzen Dachteile Hintere Stütze Vordere Stützen Gasdruckfedern Sicherungsbolzen 5-116 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 245: Vorbereitung

    Ausführung der Arbeit unbedingt notwendig ist (z.B. wenn durch niedrige Tore gefahren werden muss). Vorbereitung 1. Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. Abb. 143 2. Feststellbremse anziehen. 3. Hubgerüst auf den Boden absenken. 4. Motor abschalten. 5-117 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 246: Verriegelungsbolzen Entriegeln

    2. Vordere Stützen 4 nach vorn klappen. ➥ Die Verriegelungsbolzen sind gelöst. 3. Vordere Stützen in geklappter Stellung in den Halterungen einrasten. 3. Bolzen sichern: ➥ Stützen sind arretiert. - Bolzen nach oben in die andere Klammer drücken. 5-118 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 247 Bedienung 5 Dachteile einklappen VORSICHT Verletzungsgefahr durch quetschen zwischen beweglichen Teilen. ► Nicht an die Scharniere fassen beim klappen des Fahrerschutzdachs. ► Betriebsanleitung beachten. Abb. 146 5-119 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 248 1. Vorderes Dachteil am Griff anfassen und nach unten ziehen. 2. Vorderes Dachteil unter das hintere Dachteil klappen. 3. Zusammengeklapptes Dach nach unten ziehen und nach hinten zwischen die hintere Stütze klappen. ➥ Dachteile sind eingeklappt. Abb. 147 5-120 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 249: Hintere Stütze Umklappen

    2. Hintere Stütze 3 zusammen mit den eingeklappten Dachteilen nach hinten umklappen bis sie auf den Gummipuffern aufliegen. ➥ Hintere Stütze ist umgeklappt. Sicherungsbolzen 6 der hinteren Stützen wieder einstecken und sichern. Abb. 148 5-121 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 250: Fahrerschutzdach In Schutzstellung Bringen

    Stütze) ordnungsgemäß platziert und gesichert sind! Das Fahrerschutzdach in Schutzstellung zu bringen erfolgt in der umgekehrten Reihenfolge wie das „Fahrerschutzdach umklappen“. • Zum Einstecken der vorderen Verriegelungsbolzen 1 Abb. 149 die vorderen Stützen 4 nach innen ziehen. 5-122 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 251: Rundumkennleuchte Mit Magnetfuß Anbringen

    3. Hubgerüst auf den Boden absenken. Wenn das Fahrzeug mit Fahrerschutzdach klappbar 4. Zündung abstellen. ausgerüstet ist und eine Rundumkennleuchte verwendet werden soll, muss eine Rundumkennleuchte mit 5. Rundumkennleuchte mit Magnetfuß auf dem Magnetfuß verwendet werden. Fahrerschutzdach platzieren. 5-123 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 252: Rundumkennleuchte Mit Magnetfuß Bedienen

    Lenksäule stecken. ➥ Rundumkennleuchte ist eingeschaltet. • Stecker des Anschlusskabels aus der Steckdose rechts an der Lenksäule herausziehen. ➥ Rundumkennleuchte ist ausgeschaltet. Information Rundumkennleuchte nur entsprechend den gesetzlichen Vorschriften benutzen! Abb. 150 5-124 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...
  • Seite 253 Anforderungen an den Bediener / Besitzer sein! hinsichtlich der Führerscheinanforderungen und der Versicherungspflicht. Weiterhin besteht eventuell Zulassungs- und Kennzeichnungspflicht bei Fahrten auf öffentlichen Straßen! Die Verantwortung für die Erfüllung dieser Anforderungen /Verpflichtungen liegt allein beim Besitzer des Fahrzeuges! 5-125 BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm...

  • Seite 254: Stilllegung Und Wiederinbetriebnahme

    Kolbenstangen der Hydraulikzylinder, sofern sie nicht zur Lagerung verpacken. eingefahren sind), mit Korrosionsschutzmittel 10.Laufflächen der Riemenscheiben mit einsprühen. Korrosionsschutzmittel einsprühen. 9. Alle freiliegenden elektrischen Kontakte mit einem 11.Ansaug- und Abgasöffnung des Motors verschließen. geeigneten Kontaktspray einsprühen. 5-126 BA WL28 * 08/2016 * RL28_5-14_Stilllegung_de.fm...

  • Seite 255: Motor Entkonservieren

    4. Pole und Polklemmen mit Polfett einfetten. 5. Batterie in einem trockenen und gut belüfteten Raum bei ca. 20°C lagern. 6. Einmal im Monat den Säurestand der Batterie kontrollieren. 7. Batterie vor dem Einbauen wieder aufladen. 5-127 BA WL28 * 08/2016 * RL28_5-14_Stilllegung_de.fm...
  • Seite 256 Hydraulikzylinder entfernen. 5. Fahrzeug auf die Räder stellen. 6. Funktionen der elektrischen Anlage kontrollieren. 7. Hydrauliksystem entlüften. 8. Funktionen der Lenkung und der Bremse kontrollieren. 9. Wartungsarbeiten wie vor der ersten Inbetriebnahme vornehmen. 5-128 BA WL28 * 08/2016 * RL28_5-14_Stilllegung_de.fm...

  • Seite 257: Endgültige Stilllegung

    Fahrzeug sichern wie im Kapitel Fahrzeug sichern beschrieben ist. • Alle Schutzeinrichtungen anbringen! • Leckagen an Hydrauliktank und Hydrauliksystem beheben! • Batterie ausbauen. • Fahrzeug an einem Platz lagern, der gegen Betreten unbefugter Personen gesichert ist! 5-129 BA WL28 * 08/2016 * RL28_5-14_Stilllegung_de.fm...

  • Seite 258: Fahrzeug Entsorgen

    Technik erfolgen und ist unter Beachtung der Unfall- verhütungsvorschriften durchzuführen! • Alle Teile müssen, je nach Material, an den dafür vorgesehenen Stellen entsorgt werden! • Bei der Verwertung auf Materialtrennung achten! • Auf umweltgerechte Entsorgung von Betriebs- und Hilfsstoffen achten! 5-130 BA WL28 * 08/2016 * RL28_5-14_Stilllegung_de.fm...

  • Seite 259: Transport

    500 Meter (0.3 Meilen). unbefugtes Benutzen und Wegrollen sichern. ► Geschwindigkeit von höchstens 5 km/h (3.1 mph) nicht überschreiten. ► Bei längeren Strecken ein Transportfahrzeug einsetzen oder Fahrzeug vor Ort instand setzen. BA WL28 * 08/2016 * RL28_6-1_Abschleppen_de.fm...

  • Seite 260: Vor Dem Abschleppen

    1. Feststellbremse anziehen. 2. Dieselmotor abstellen. 3. Zündung ausschalten und Schlüssel abziehen. 4. Motorhaube öffnen. 5. Fahrerkabine zur Seite kippen – siehe "Fahrerplatz zur Seite kippen" auf Seite 7-24. ➥ Die Hochdruckbegrenzungsventile werden zugänglich. Abb. 151 BA WL28 * 08/2016 * RL28_6-1_Abschleppen_de.fm...
  • Seite 261 2. Gewindebolzen 1 (SW4) soweit eindrehen, bis diese mit den Sechskantmuttern abschließen. SW13 3. Zum Abschleppen die Fahrerkabine zurück kippen, befestigen und Motorhaube schließen. ➥ Das Fahrzeug kann abgeschleppt werden. Bypass aktivieren Bypass deaktivieren Abb. 152 BA WL28 * 08/2016 * RL28_6-1_Abschleppen_de.fm...

  • Seite 262: Nach Dem Abschleppen

    3. Fahrzeug mit max. 5 km/h (3.1 mph) abschleppen. Zum Abschleppen wenn möglich den Dieselmotor im 2. Sechskantmutter 2 mit einem Drehmoment von 22 Nm Leerlauf laufen lassen. (16 ft.lbs.) festziehen. 3. Fahrantrieb auf Funktion prüfen. BA WL28 * 08/2016 * RL28_6-1_Abschleppen_de.fm...

  • Seite 263: Abschleppvorrichtung

    Abschleppvorrichtung WARNUNG Unfallgefahr durch Ziehen von Anhängelasten! Das Ziehen von Anhängelasten kann zu Unfällen führen. vorne ► Abschleppvorrichtungen nicht zum Ziehen von Anhängelasten benutzen. Zum Abschleppen des Fahrzeuges die Abschleppvorrichtungen verwenden. hinten Abb. 153 BA WL28 * 08/2016 * RL28_6-1_Abschleppen_de.fm...

  • Seite 264: Fahrzeug Verladen

    Fahrzeug nur verladen und transportieren, wenn alle Sicherheitsvorschriften erfüllt sind. Verladung und Transport darf nur von erfahrenem, geschultem Fachpersonal durchgeführt werden. Die Verantwortung für die Verladung und den Transport trägt immer der Transporteur. BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...
  • Seite 265 • Fahrgeschwindigkeit je nach Ladegut, Straßen- und niedrig wie möglich gehalten wird. Verkehrsverhältnissen sowie Fahreigenschaften des • Zulässiges Gesamtgewicht bzw. zulässige Achslast Transportfahrzeuges anpassen. des Transportfahrzeuges dürfen beim Beladen bzw. transportieren nicht überschritten werden. BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...
  • Seite 266 4. Sicherstellen, dass die Auffahrrampen und Räder des < 20° Fahrzeuges frei von Schnee, Eis, Öl oder Fett sind. 5. Ölstandkontrolle des Motors durchführen. Abb. 154 ➥ Ölstand muss an der Max.-Markierung des Ölmessstabes sichtbar sein. BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...

  • Seite 267: Vorbereitung

    6. Zündschlüssel abziehen. 7. Fahrerkabine verlassen, Kabinentüren und Motorhaube schließen, sicher verriegeln und abschließen. 8. Knick- Pendelgelenk blockieren – Knick- Pendelgelenk blockieren auf Seite 6-9. 9. Fahrzeug verzurren –Sicherheitshinweise zum Verzurren auf Seite 6-15. BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...
  • Seite 268 Motor mit dem Lenkrad nachregulieren, bis die Blockierung auf dem Bolzen am Vorderwagen aufsitzt. 4. Blockierung mit den Federsteckern sichern. Blockierung lösen erfolgt in umgekehrter Reihenfolge. Abb. 155 6-10 BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...

  • Seite 269: Sicherheitshinweise Zur Kranverladung

    Der Kranfahrer hat alle Bewegungen der Last und des • Die Sicherheitshinweise im Kapitel Kranverladung auf Lastaufnahmemittels zu beobachten. Fahrzeug gegen Seite 2-16 und die Hinweise im Merkheft Erdbauma- unbeabsichtigte Bewegungen sichern. schinen der Tiefbau-Berufsgenossenschaft sind unbedingt zu beachten. 6-11 BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...
  • Seite 270 Schrauben 1 anschrauben. Schrauben 1: - Schlüsselweite 30 mm (1.18 in). - Anzugdrehmoment in 225 Nm (166 ft. lbs.). Nach der Verladung die Kranösen hinten wieder abmontieren. hinten Abb. 156 6-12 BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...

  • Seite 271: Fahrzeug Mit Kran Verladen

    ► Geprüfte, unbeschädigte und ausreichend 7. Fahrerkabine verlassen, Kabinentür und Motorhaube dimensionierte Lastaufnahmemittel verwenden. schließen, sicher verriegeln und abschließen. ► Sichere Befestigung des Ladegeschirrs kontrollieren. ► Unter dem angehobenem Fahrzeug darf sich Niemand aufhalten. 6-13 BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...
  • Seite 272 6 Transport Verladen 1. Fahrzeug mit einem Ladegeschirr an den Kranösen mit geprüften und ausreichend dimensionierten Lastaufnahmemittel befestigen. 2. Fahrzeug mit Kran vorsichtig anheben, langsam über der Abladestelle platzieren und vorsichtig absetzen. Abb. 157 6-14 BA WL28 * 08/2016 * RL28_6-2_Verladen_de.fm...

  • Seite 273: Fahrzeug Transportieren

    Während des Transportes dürfen sich keine Personen im und am Fahrzeug befinden. • Die Vorschriften zur Ladungssicherung sind zu beachten. • Witterungsverhältnisse beachten (z.B. Eis, Schnee). • Mindestbelastung der Transportfahrzeuglenkachse(n) nicht unterschreiten sowie den Lastverteilungsplan beachten. 6-15 BA WL28 * 08/2016 * RL28_6-3_Transportieren_de.fm...

  • Seite 274: Zurrpunkte Am Fahrzeug

    6 Transport Zurrpunkte am Fahrzeug Nur mit den Aufklebern gekennzeichnete Anschlagpunkte zum Verzurren des Fahrzeuges verwenden (Abb. 158). vorne hinten Abb. 158 6-16 BA WL28 * 08/2016 * RL28_6-3_Transportieren_de.fm...

  • Seite 275: Fahrzeug Verzurren

    5. Sicherstellen, dass der Fahrer des Transportfahrzeuges vor der Abfahrt Gesamthöhe, Gesamtbreite und Gesamtgewicht seines Transportfahrzeuges (inkl. Fahrzeug) kennt, sowie die gesetzlichen Transportbestimmungen des Landes, in dem / denen der Transport stattfinden soll. Abb. 159 6-17 BA WL28 * 08/2016 * RL28_6-3_Transportieren_de.fm...
  • Seite 276 6 Transport Notizen: 6-18 BA WL28 * 08/2016 * RL28_6-3_Transportieren_de.fm...

  • Seite 277: Wartung

    Sachkenntnis die notwendigen Hinweise. • Die Betriebsanleitung ständig am Fahrzeug an dem dafür vorgesehenen Ort aufbewahren. • Arbeiten, die in dieser Betriebsanleitung nicht aufge- führt sind, dürfen nur von einer autorisierten Fachwerkstatt ausgeführt werden. BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 278 Hautkontakt mit Reinigungsmitteln vermeiden! durch geeignete Hebezeuge oder Aufhänge- bzw. • Schutzausrüstung tragen! Abstützvorrichtungen gegen unbeabsichtigtes Bewegen, Verrutschen oder Herabfallen, sichern. • Tritte und Haltegriffe von Schmutz reinigen, um sie in griffsicherem Zustand zu halten. BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 279 • Ausgelaufenes Öl bzw. ausgelaufener Kraftstoff ist sofort mit Bindemittel aufzunehmen und von anderem Abfall getrennt, umweltgerecht zu entsorgen. • Auch biologisch abbaubares, „umweltfreundliches“ Öl muss wie jedes andere Öl auch, getrennt entsorgt werden. BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 280 Restdruck im Hydrauliksystem abbauen auf Seite 5-79 ➥ Keine Motorabgase einatmen. • Bei Wartungs- und Inspektionsarbeiten, die in geschlossenen Räumen bei laufendem Motor durch- geführt werden müssen, die Abgase mit einer Absaug- anlage absaugen und den Raum gut belüften. BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 281 Personen mehr im Abfall entsorgen! Gefahrenbereich befinden. • Fahrzeug nur vom Fahrersitz aus starten. • Nach Beendigung der Wartungs- und Inspektionsar- beiten eine Funktionsprüfung mit dem Fahrzeug durchführen. BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...

  • Seite 282: Wartungsübersicht

    Alle Schrauben auf festen Sitz kontrollieren • Radschrauben kontrollieren • Funktion der Bremsanlage kontrollieren • Bremsflüssigkeit kontrollieren • Scheibenwaschanlage sowie Wischwasserstand kontrollieren • Sicherheitsgurt kontrollieren • Funktion der Instrumente und Kontrollleuchten sowie der akustischen Warneinrichtun- • gen kontrollieren BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 283 Sicherheit und Funktion der Anbaugeräte kontrollieren • Verlegung von Schläuchen, Rohrleitungen und elektrischen Leitungen kontrollieren • Luftfilter und Ansaugschlauch kontrollieren • Motoraufhängung und Achsbefestigung kontrollieren • Allgemeine Sicherheitskontrolle durchführen, Allgemeine Sicherheitskontrolle auf • Seite 7-30 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...

  • Seite 284: Durchzuführende Arbeiten

    Schläuche und Rohrleitungen auf festen Sitz prüfen Verlegung der Schläuche und Rohrleitungen prüfen Kolbenstangen der Hydraulikzylinder prüfen Verlegung der Bowdenzüge und elektrischen Leitungen prüfen Alle Schrauben nachziehen, besondere Beachtung der Motoraufhängung sowie Achsbefestigungen und Gelenkwelle BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 285 Kabinentüren- und Motorhaubenverriegelung auf Funktion prüfen ROPS-Schutzeinrichtung prüfen Reifenzustand prüfen Motoröl und -filter wechseln Luftfilter reinigen, ggf. austauschen Hydraulikölrücklauffilter wechseln Fettschmierung gemäß Schmierplan Gelenkwelle abschmieren Ölschmierung aller Hebel, Bowdenzüge und Scharniere Alle Ölstände prüfen, ggf. nachfüllen BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...

  • Seite 286: Inspektion Bei 500 Betriebsstunden

    Kolbenstangen der Hydraulikzylinder kontrollieren Luftfilterschlauch prüfen Ansaugschalldämpfer auf Schäden und besonderen Verschleiß prüfen Verlegung der Bowdenzüge und elektrischen Leitungen prüfen Alle Schrauben nachziehen, besondere Beachtung der Motoraufhängung sowie der Achsbefestigung und der Gelenkwelle 7-10 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 287 Leerlaufdrehzahl prüfen Motorhaubenverriegelung und Kabinentürverriegelung auf Funktion prüfen, ggf. einstellen Reifenzustand sowie Reifendruck prüfen Motoröl und -filter wechseln Kraftstofffilter wechseln - Krafstoffvorfilter reinigen Luftfilter reinigen, ggf. wechseln Ventilspiel einstellen Hydrauliköl wechseln Hydraulikölrücklauffilter wechseln 7-11 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 288 7 Wartung Durchzuführende Arbeiten Hydrauliköldruckfilter wechseln Ölwechsel im Verteilergetriebe Ölwechsel in den Achsen Fettschmierung gemäß Schmierplan Gelenkwelle abschmieren Ölschmierung aller Hebel, Bowdenzüge und Scharniere Alle Ölstände kontrollieren Nach dieser Inspektion gelten die folgenden Inspektionsintervalle: 7-12 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 289 Spannung und Zustand des Keilriemens prüfen • • • • Verlegung der Schläuche und Rohrleitungen prüfen • • Kolbenstangen der Hydraulikzylinder kontrollieren • • Luftfilterschlauch prüfen • • • • Ansaugschalldämpfer auf Schäden und besonderen Verschleiß prüfen • 7-13 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 290 • Gelenkzapfen und Gelenkbuchsen prüfen • • Mittelgelenkbolzen und -lager prüfen • • Überdruckventile des Hydrauliksystems prüfen • • Leerlauf-Drehzahl kontrollieren • • • • Drehzahl max. belastet und unbelastet kontrollieren • • 7-14 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 291 Luftfilter reinigen ggf. austauschen • • • • Hydrauliköl wechseln • • Belüftungsfilter des Hydrauliköltanks wechseln • Hydraulikölrücklauffilter wechseln • • Druckfilter (Erstwechsel nach 500 Bh., weitere nach Bedarf*) Ölwechsel im Verteilergetriebe • • 7-15 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 292 Alle Ölstände kontrollieren • • Kabinen- Belüftungsfilter reinigen, bei Bedarf erneuern • Überprüfung gemäß Betriebssicherheitsverordnung • • * Bedarf besteht, wenn ein Schaden in der Hydraulikanlage entstanden ist, bei dem starker Abrieb vermutet wird 7-16 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 293 Wartung 7 7-17 BA WL28 * 08/2016 * RL28_7-1_Hinweise_de.fm...
  • Seite 294 Wartung 7 Wartung Schmierplan Vorbereitung zum Abschmieren – siehe "Vorbereitung zum Abschmieren" auf Seite 7-31. Abb. 160 7-18 BA WL28 * 08/2016 * RL28_7-2_Schmierplan_WN_de.fm...
  • Seite 295 Lagerung Umlenkhebel Alle Schmierstellen alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren! Alle anderen beweglichen Teile wie Feststellbremshebel, Fußpedale, Bowdenzüge usw. mit der Ölkanne abschmieren! Weitere Informationen zum Abschmieren – siehe "Abschmierarbeiten" auf Seite 7-31. 7-19 BA WL28 * 08/2016 * RL28_7-2_Schmierplan_WN_de.fm...

  • Seite 296: Betriebs- Und Schmierstoffe

    Information Verbindlich für die Ölfüllungen ist der Ölstand bis zu den Markierungen der Messstäbe bzw. der Kontrollschrauben! Das Fahrzeug kann mit unterschiedlichen Achsen ausgestattet sein (Abb. 161). Achse mit Planetengetriebe 2* Abb. 161 7-20 BA WL28 * 08/2016 * RL28_7-3_Schmierstoffe_de.fm...

  • Seite 297: Flüssigkeit

    Hydraulikanlage komplett 40,0 10.6 Hydrauliköl HLP ISO VG 46 Hydrauliktank 30,0 Fettschmierstellen Mehrzweckfett wasserbeständig Bremsanlage 0.13 ATF-Öl Verbindlich für die Ölfüllungen ist der Ölstand bis zu den Markierungen der Messstäbe bzw. der Kontrollschrauben! 7-21 BA WL28 * 08/2016 * RL28_7-3_Schmierstoffe_de.fm...

  • Seite 298: Wartungszugänge

    Heiße und bewegliche Motorteile können zu Verletzungen ► Alle Werkzeuge und Gegenstände vor dem Schließen führen. der Motorhaube aus dem Motorraum entfernen. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. 7-22 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...

  • Seite 299: Motorhaube Öffnen

    Motorhaube mit dem dafür vorgesehenen Handgriff H öffnen. Der Handgriff ist abschließbar. 1. Verschluss der Motorhaube durch Drücken des Knopfes im Handgriff H öffnen. ➥ Motorhaube ist entriegelt. 2. Motorhaube durch Ziehen am Handgriff aufklappen. 7-23 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...
  • Seite 300 ► Fahrzeug nicht benutzen, wenn die Befestigungsschrauben nicht montiert sind. HINWEIS Die Kabinentüren / Rückhaltebügel können beim Aufkippen des Fahrerplatzes beschädigt werden, wenn sie nicht geschlossen sind. ► Kabinentüren / Rückhaltebügel schließen bevor der Fahrerplatz gekippt wird. 7-24 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...

  • Seite 301: Vorbereitung Zum Fahrerplatz Kippen

    4. Motorhaube öffnen. 5. Befestigungsschrauben 1 und 2 entfernen (SW 24). Information Achtung! Wird die falsche Schraube entfernt, lässt sich der Fahrerplatz nicht kippen. ► Nicht die Schraube 3 entfernen. Abb. 163 7-25 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...
  • Seite 302 Ein gekippter Fahrerplatz kann zurück kippen und Kopf weniger Kraftaufwand gekippt werden (Abb. 164). oder Körperteile von Personen einquetschen. ► Den gekippten Fahrerplatz sofort mit der Sicherungsstütze abstützen. Die Sicherungsstütze befindet sich am Querholm unter dem Fahrerplatz (Abb. 165). 7-26 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...
  • Seite 303 1. Kabinen- Kipphebel 4 (Opt.) aus der Halterung nehmen. 2. Kabinen- Kipphebel in die vorgesehene Aufnahme 5 stecken. 3. Fahrerplatz von Hand anheben und zur Seite kippen. 4. Den gekippten Fahrerplatz sofort mit der Sicherungsstütze 6 abstützen. Abb. 164 7-27 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...

  • Seite 304: Fahrerplatz Mit Der Sicherungsstütze Abstützen

    1. Sicherungsstütze 6 am Querholm unter dem Fahrerplatz befestigen. 2. Fahrerplatz von Hand zurück kippen, bis die Kabinenlager aufliegen. 3. Befestigungsschrauben 1 und 2 (SW 24) sofort montieren und mit 195 Nm (144 ft. lbs.) festziehen. Abb. 165 7-28 BA WL28 * 08/2016 * RL28_7-4_Wartungsoeffnungen_de.fm...

  • Seite 305: Reinigungs- Und Pflegearbeiten

    Batterie, Kompaktstecker, Bedienhebel usw.) nicht mit Umweltschädigungen vermeiden einem Hochdruckreiniger reinigen. ► Fahrzeug an einem geeigneten Ort reinigen, an dem verschmutztes Abwasser umweltgerecht gesammelt werden kann. ► Kontaminiertes Wasser auffangen und umweltgerecht entsorgen. 7-29 BA WL28 * 08/2016 * RL28_7-5_Reinigung_de.fm...
  • Seite 306 Zustand der Beleuchtung und Arbeitsscheinwerfer empfindlichen Teilen zu vermeiden, die Düse des prüfen. Hochdruckreinigers nicht zu dicht an das Fahrzeug halten. • Reifen auf eingedrungene scharfkantige Gegenstände und Schäden prüfen. • Zustand aller Warn- und Hinweisschilder prüfen. 7-30 BA WL28 * 08/2016 * RL28_7-5_Reinigung_de.fm...

  • Seite 307: Abschmierarbeiten

    Schmierstellen alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren. Alle anderen beweglichen Teile wie Feststellbremshebel, Fußpedale (ohne Schmiernippel), Bowdenzüge usw. mit der Ölkanne behandeln. ► Betriebs- und Schmierstoffe auf Seite 7-20. ► Schmierplan auf Seite 7-18. 7-31 BA WL28 * 08/2016 * RL28_7-6_Abschmieren_de.fm...

  • Seite 308: Kraftstoffsystem

    ► Einen Feinfilter in der Abfüllleitung des VORSICHT Dieselkraftstoffes verwenden. Verletzungsgefahr durch heiße und bewegliche Motorteile! Heiße und bewegliche Motorteile können zu Verletzungen führen. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. 7-32 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...
  • Seite 309 Der Kraftstoff durchfließt vom Tank aus einen Kraftstofffilter mit Wasserabscheider und wird dann durch einen Sicherheitsfilter zur Einspritzanlage gefördert. Die Filter und die Förderpumpe befinden sich im Motorraum. Sie werden durch Öffnen der Motorhaube zugänglich. 7-33 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...

  • Seite 310: Dieselkraftstoff Tanken

    ► Beim Freisetzen von größeren Mengen an ► Schutzausrüstung tragen. Dieselkraftstoff, zuständige Stellen benachrichtigen (z.B. Naturschutzbehörde, Feuerwehr). VORSICHT Brandgefahr durch Dieselkraftstoff! Dieselkraftstoff bildet brennbare Dämpfe. ► Nicht rauchen, Feuer und offenes Licht vermeiden. ► Benzinbeimischungen sind verboten. 7-34 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...
  • Seite 311 Der Einfüllstutzen befindet sich an Position D am Fahrzeug. 1. Hubgerüst auf den Boden absenken. 2. Motor abstellen. 3. Tankdeckel des Einfüllstutzens abschrauben. 4. Tankvorgang durchführen. 5. Einfüllstutzen nach dem Tankvorgang sorgfältig verschließen. Abb. 166 7-35 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...

  • Seite 312: Vorbereitung

    6. Fahrerstand kippen. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. Information Der Wasserabscheider befindet sich im Motorraum. Er wird durch öffnen der Motorhaube und kippen des Fahrerstandes zugänglich. 7-36 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...

  • Seite 313: Wasser Ablassen

    2. Ablassschraube vom Filter lösen. elektrische Kraftstoffförderpumpe arbeitet. ➥ Angesammeltes Wasser läuft nun ab. 3. Eine Minute warten. 3. Ablassschraube wieder fest anziehen. - Das System entlüftet sich selbstständig. ➥ Der Motor ist startbereit! 4. Kraftstoffsystem entlüften. 7-37 BA WL28 * 08/2016 * RL28_7-7_Kraftstoffsystem_de.fm...

  • Seite 314: Motorschmiersystem

    ► Vor dem Schließen der Motorhaube, alle Werkzeuge 5. Eine Minute warten. und Gegenstände vom Motor entfernen. 6. Motorhaube öffnen. ► Motor entsprechend den in dieser Betriebsanleitung angegebenen Inspektionsintervalle warten besondere Beachtung gilt der Motorbetriebsanleitung. 7-38 BA WL28 * 08/2016 * RL28_7-8_Motoroel_de.fm...
  • Seite 315 2. Motorölmessstab mit sauberen und faserfreien Putzlappen abwischen. 3. Motorölmessstab wieder einstecken. 4. Motorölmessstab erneut herausziehen. 5. Motorölstand kontrollieren. ➥ Motorölstand muss zwischen den Markierungen „Min“ und „Max“ stehen. 6. Motorölmessstab wieder einstecken. Abb. 169 7-39 BA WL28 * 08/2016 * RL28_7-8_Motoroel_de.fm...

  • Seite 316: Motoröl Nachfüllen

    Liegt der Ölstand unter der Markierung „Max“ muss Motoröl nachgefüllt werden. 1. Motoröleinfüllstutzen E öffnen. 2. Motoröl nachfüllen. 3. Motorölstand kontrollieren. - Ggf. Motoröl weiter nachfüllen, bis Markierung „Max“ erreicht ist. 4. Motoröleinfüllstutzen verschließen. Abb. 170 7-40 BA WL28 * 08/2016 * RL28_7-8_Motoroel_de.fm...

  • Seite 317: Kühlsystem

    Zustand? • Sind die Kühler an jeder Stelle durchgängig sauber? • Sind alle Abdichtungen im Bereich des Kühlers montiert? (Es darf keine warme Luft um den Kühler strömen und wieder angesaugt werden!) 7-41 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...

  • Seite 318: Verbrühungsgefahr Durch Heiße Kühlflüssigkeit

    Menge eingefüllt werden muss, z.B. beim ► Schutzausrüstung tragen. Kühlflüssigkeitswechsel. Maximal 5 l/min einfüllen. Wird das Kühlsystem zu schnell befüllt, können Lufteinschlüsse im Kühlsystem die Folge sein, die zur Überhitzung des Motors führen. 7-42 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...
  • Seite 319 3. Hubgerüst auf den Boden absenken. Möglichkeit von Umweltschädigungen. 4. Motor abstellen. ► Freisetzung von Frostschutzmittel und Kühlflüssigkeit 5. Eine Minute warten. vermeiden. 6. Motorhaube öffnen. ► Frostschutzmittel und Kühlflüssigkeit auffangen und Umweltgerecht entsorgen. 7-43 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...

  • Seite 320: Kühlflüssigkeitsstand Kontrollieren

    2. Kühlflüssigkeit nachfüllen, bis Kühlflüssigkeit in der Kühleröffnung zu sehen ist. 3. Kühlflüssigkeitseinfüllstutzen E verschließen. Abb. 172 Kühlflüssigkeitseinfüllstutzen E öffnen: Wenn man von oben in die Kühleröffnung schaut, muss Kühlflüssigkeit zu sehen sein. 7-44 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...

  • Seite 321: Frostschutzmischung Kontrollieren

    Motorblock und den Kühler vor innerer Korrosion. Unter normalen Bedingungen ist ein Frostschutzgehalt von - 20°C (- 4°F) bis - 30°C (- 22 °F) ausreichend. Der Frostschutzgehalt kann mit Hilfe eines Frostschutzmessers festgestellt werden (Abb. 173). Abb. 173 7-45 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...

  • Seite 322: Reinigen Des Kühlsystems

    ► Fahrzeug nur an einem dafür geeigneten Platz • Kühler des Motors reinigen. reinigen, wo das Abwasser umweltgerecht gesammelt • Hydraulikölkühler reinigen. werden kann. • Lichtmaschine nur mit Druckluft reinigen. ► Kontaminiertes Abwasser auffangen und umweltgerecht entsorgen. 7-46 BA WL28 * 08/2016 * RL28_7-9_Kuehlsystem_de.fm...

  • Seite 323: Luftfilter

    Haupt- Motorluftfilter und Sicherheits- Umweltschädigungen vermeiden. Motorluftfilter. Der Motorluftfilter wird durch Öffnen der Motorhaube zugänglich. Der Haupt- Motorluftfilter sollte frühzeitig ausgetauscht werden. Bei zu starker Verschmutzung steigen die Abgasemissionen des Motors an. 7-47 BA WL28 * 08/2016 * RL28_7-10_Luftfilter_de.fm...
  • Seite 324 Verschmutzung kontrollieren. Staubablagerungen durch HINWEIS Zusammendrücken des Motorluftfilter-Staubventils Technische Schäden durch verschmutzten Motorluftfilter. entfernen. ► Motorluftfilter entsprechend den in dieser Betriebsanleitung angegebenen Wartungsintervallen reinigen bzw. erneuern oder wenn zwischen den Wartungsintervallen das Symbol Anzeigeinstrument erscheint. 7-48 BA WL28 * 08/2016 * RL28_7-10_Luftfilter_de.fm...

  • Seite 325: Haupt-Motorluftfilter Ausbauen

    - auf festen Sitz kontrollieren 4. Haupt- Motorluftfilter H durch leichtes ausklopfen und mit Druckluft von innen nach außen reinigen. 5. Haupt- Motorluftfilter H erneuern, falls er zu stark verschmutzt ist. Abb. 177 7-49 BA WL28 * 08/2016 * RL28_7-10_Luftfilter_de.fm...

  • Seite 326: Haupt-Motorluftfilter Einbauen

    4. Neuen Sicherheits- Motorluftfilter einsetzen. - Beschriftung auf dem Deckel beachten. Der Zusammenbau des Motorluftfilters erfolgt in - „TOP“ muss richtig lesbar sein und das Staubventil umgekehrter Reihenfolge. muss nach unten zeigen. 3. Verschlüsse am Deckel befestigen. 7-50 BA WL28 * 08/2016 * RL28_7-10_Luftfilter_de.fm...

  • Seite 327: Keilriemen / Zahnriemen

    ► Keilriemen entsprechend den Wartungsintervallen in ► Motorhaube nicht bei laufendem Motor öffnen. dieser Betriebsanleitung warten. ► Motor abkühlen lassen. ► Betriebsanleitung des Motors beachten! ► Schutzausrüstung tragen. ► Keilriemen nur von einer autorisierten Fachwerkstatt erneuern lassen! 7-51 BA WL28 * 08/2016 * RL28_7-11_Riemen_de.fm...

  • Seite 328: Keilriemenspannung Kontrollieren

    Keilriemenspannung kontrollieren Vorbereitung 1. Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. 2. Feststellbremse anziehen. 3. Hubgerüst auf den Boden absenken. 4. Motor abstellen. 5. Eine Minute warten. 6. Motorhaube öffnen. Abb. 178 7-52 BA WL28 * 08/2016 * RL28_7-11_Riemen_de.fm...

  • Seite 329: Keilriemen Spannen

    2. Generator mit einem geeigneten Hilfsmittel so weit drücken, bis die richtige Keilriemenspannung erreicht ist. 3. Generator in dieser Stellung halten. Generator in dieser Stellung halten und die Schrauben 1 und 2 festziehen. 7-53 BA WL28 * 08/2016 * RL28_7-11_Riemen_de.fm...

  • Seite 330: Hydrauliksystem

    ► Bei Wartungsarbeiten am Hydrauliksystem auf ► Hydrauliksystem abkühlen lassen. äußerste Sauberkeit achten. ► Schutzausrüstung tragen. Verunreinigungen des Hydrauliköls durch Schmutz oder Wasser kann zu vorzeitigem Verschleiß bzw. Ausfall des gesamten Hydrauliksystems führen. 7-54 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...
  • Seite 331 Motorkühlung bestimmt. Sollte die Hydraulikanlage bei längerem Arbeitsbetrieb oder hohen Außentemperaturen zu heiß werden, Keilriemen auf Spannung und Zustand prüfen. Außerdem prüfen, ob der Kühler an jeder Stelle durchgängig sauber ist. Abb. 181 7-55 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...
  • Seite 332 Im Belüftungsfilter befindet sich ein Ventil, das den Tankdruck bei ca. 0,5 bar hält. Dieser Druck entweicht, wenn der Hydrauliköleinfüllstutzen geöffnet wird. Information Belüftungsfilter nach 1.000 Betriebsstunden erneuern! An der Unterseite des Belüftungsfilters befindet sich der Hydraulikölmessstab. Abb. 182 7-56 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...

  • Seite 333: Hydraulikölstand Kontrollieren

    ► Eine Öltrübung bedeutet, dass Wasser oder Luft in der Anlage ist, welches die Hydraulikölpumpe beschädigen kann. Fehlerbeseitigung nur durch eine autorisierte Fachwerkstatt durchführen lassen. Fahrzeug nicht benutzen, bevor der Fehler nicht behoben wurde. 7-57 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...
  • Seite 334 Hydrauliköltank einstecken. - Der Belüftungsfilter wird dabei nicht eingeschraubt! 5. Hydraulikölmessstab herausziehen. 6. Hydraulikölstand kontrollieren. ➥ Hydraulikölstand muss zwischen den Markierungen „Min“ und „Max“ stehen. 7. Hydraulikölmessstab wieder einstecken und Belüftungsfilter festschrauben. Abb. 183 7-58 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...

  • Seite 335: Hydrauliköl Nachfüllen

    Liegt der Hydraulikölstand unter der Markierung „Max“ muss Hydrauliköl nachgefüllt werden. 1. Belüftungsfilter abschrauben. ➥ Restdruck im Hydrauliköltank entweicht. 2. Hydrauliköl nachfüllen. 3. Hydraulikölstand kontrollieren. ➥ Hydraulikölstand muss zwischen den Markierungen „Min“ und „Max“ stehen. 4. Belüftungsfilter einschrauben. 7-59 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...

  • Seite 336: Hydrauliksystem Entlüften

    ► Entlüftungsvorgang nur vom Fahrersitz aus durchführen. ➥ Ggf. nochmals Hydrauliköl nachfüllen bis Ölstand zwischen den Markierungen „Min“ und „Max“ am ► Darauf achten, dass sich keine Personen im Hydraulikölmessstab steht. Gefahrenbereich des Fahrzeuges aufhalten. 7-60 BA WL28 * 08/2016 * RL28_7-12_Hydrauliksystem_de.fm...

  • Seite 337: Elektrische Anlage

    Batterie abklemmen. ► Sehr empfindliche elektrische Bauteile nicht mit einem Hochdruckreiniger reinigen. ► Glühlampen und Scheinwerfer-Reflektoren nicht mit den Fingern anfassen. Information Störungen an der elektrischen Anlage von geschultem Personal Fachpersonal beheben! 7-61 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...
  • Seite 338 Die Sicherungsbelegung ist dem Kapitel ► Bei Kontakt mit Batteriesäure, kontaminierte Sicherungsbelegung auf Seite 9-6 zu entnehmen. Körperstellen sofort mit viel klarem Wasser spülen und sofort einen Arzt verständigen. ► Schutzausrüstung tragen. 7-62 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...
  • Seite 339 Seite des Fahrzeuges im Hinterwagen und wird durch Öffnen der Motorhaube und Kippen des Fahrerplatzes zugänglich. Batteriesäurestand kontrollieren und destilliertes Wasser nachfüllen ist nicht notwendig bzw. nicht möglich. Abb. 185 7-63 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...
  • Seite 340 7. Batterietrennschalter ausschalten und abziehen. ► Schutzausrüstung tragen. HINWEIS Kurzschluss durch falsche Reihenfolge beim Abklemmen der Batterie. ► Zum Abklemmen: erst Minuspol, dann Pluspol abklemmen. ► Zum Anklemmen: erst Pluspol, dann Minuspol anklemmen. 7-64 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...

  • Seite 341: Durchführung

    (– siehe "Fahrerplatz zur Seite kippen" auf Seite 7-24). 3. Leitung vom Minuspol Pos. - abschrauben (SW 13). 4. Leitung vom Pluspol Pos. + abschrauben (SW 13). 5. Batteriehalterung H abschrauben (SW 13). 6. Batterie herausnehmen. 7-65 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...

  • Seite 342: Batterie Warten

    Kontrollanzeige der Batterie beachten. Die Kontrollan- zeige befindet sich an Position 3. - Grün = Ladezustand der Batterie in Ordnung. - Schwarz = Batterie laden. - Weiß = Batterie gegen neue austauschen. Abb. 187 7-66 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...
  • Seite 343 ➥ Kontrollleuchten müssen aufleuchten. ► Nach dem Fremdstarten die Abdeckung vom Pluspol 3. Kontrollleuchten leuchten nicht auf. des Fahrzeugs wieder anbringen. - Batterie defekt. ➥ Fahrzeug in diesem Fall nicht Fremdstarten. ➥ Funktionstüchtige Batterie einbauen. 7-67 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...
  • Seite 344 Fahrzeug (zu ladende Batterie) heranfahren, dass sich beide Fahrzeuge nicht berühren, aber die Batterien mit den Starthilfekabeln verbunden werden können. 4. Alle Bedienhebel und Kippschalter an der Gebermaschine in Nullstellung bringen. Abb. 188 7-68 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...

  • Seite 345: Motor Zum Fremdstarten Starten

    1. Motor der Gebermaschine nicht starten, da Spannungsspitzen die Bordelektronik beschädigen können. 2. Motor des zu ladenden Fahrzeuges starten. ➥ Springt der Motor des Fahrzeuges nicht nach 15 Sekunden an, eine Minute warten und Vorgang wiederholen. 7-69 BA WL28 * 08/2016 * RL28_7-13_Elektrik_de.fm...

  • Seite 346: Heizung, Lüftung Und Klimaanlage (Opt.)

    Vorderseite der Fahrerkabine über dem 1. Deckel des Filtergehäuses 1 abschrauben. Mittelgelenk des Fahrzeuges. 2. Filter 2 herausziehen. 3. Neuen Filter einsetzen. 4. Deckel des Filtergehäuses 1 anschrauben. Information Fahrerkabinenbelüftungsfilter jährlich wechseln. Bei staubigen Einsatzbedingungen häufiger. 7-70 BA WL28 * 08/2016 * RL28_7-14_Heizung_de.fm...

  • Seite 347: Scheibenwaschanlage

    Rückseite der Kabine. Er wird durch öffnen der Motorhaube zugänglich. Scheibenwaschanlage immer ausreichend Wasser vorhanden ist. Nur sauberes Leitungswasser nachfüllen. Bei Bedarf kann ein geeignetes Scheibenreinigungsmittel beigegeben werden. Im Winter dem Wasser Frostschutzmittel beimischen. 7-71 BA WL28 * 08/2016 * RL28_7-15_Scheibenwasch_de.fm...

  • Seite 348: Achsen / Fahrantrieb

    Stelle zu finden. Getriebe und Achsen entsprechend den Wartungsintervallen in dieser Betriebsanleitung warten. Vorbereitung 1. Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund abstellen. 2. Feststellbremse einschalten. 3. Hubgerüst auf den Boden absenken. 4. Motor abstellen. 7-72 BA WL28 * 08/2016 * RL28_7-16_Achsen_de.fm...
  • Seite 349 ➥ Das Getriebeöl muss bis zum unteren Rand der Einfüllöffnung stehen. 2. Ggf. Getriebeöl nachfüllen. ➥ Getriebeölsorte – siehe "Übersicht Betriebs- und Schmierstoffe" auf Seite 7-20. 3. Innensechskantschraube a einschrauben. Abb. 191 Achse mit Planetengetriebe Abb. 192 7-73 BA WL28 * 08/2016 * RL28_7-16_Achsen_de.fm...

  • Seite 350: Bremssystem

    Wenn der Bremsflüssigkeitsstand im lassen. Bremsflüssigkeitsbehälter unter die Markierung „MIN“ gesunken ist, nicht mehr mit dem Fahrzeug fahren. Erst nachdem eine autorisierte Fachwerkstatt das Fahrzeug geprüft und freigegeben hat, wieder mit dem Fahrzeug fahren. 7-74 BA WL28 * 08/2016 * RL28_7-17_Bremse_de.fm...

  • Seite 351: Bereifung

    Verletzungen oder Tod. Herstellers, der gleichen Größe und des gleichen Verschleißzustandes montieren. ► Montagearbeiten nur von einer autorisierten Fachwerkstatt ausführen lassen. ► Schweißen oder Schneiden an Felgen ist verboten. ► Beschädigte Felgen durch Neue ersetzen. 7-75 BA WL28 * 08/2016 * RL28_7-18_Reifen_de.fm...
  • Seite 352 Luftdruckverlust. Für die Reifen des Fahrzeuges Luftdrücke – siehe "Luftdrucktabelle" auf Seite 9-3. vorgeschriebenen Luftdruck beachten – siehe "Luftdrucktabelle" auf Seite 9-3. Bei vollständigem Luftdruckverlust darf diese Arbeit nur von einer autorisierten Fachwerkstatt ausgeführt werden. 7-76 BA WL28 * 08/2016 * RL28_7-18_Reifen_de.fm...

  • Seite 353: Radwechsel

    Betriebsstunden nochmals nachziehen. Ggf. wieder- Untergrund abstellen. holen, bis sich das Anzugmoment nicht mehr ändert. 2. Feststellbremse einschalten. Anzugsdrehmomente 3. Hubgerüst auf den Boden absenken. Anzugdrehmomente – siehe "Spezielle 4. Motor abstellen. Anzugsdrehmomente" auf Seite 9-9. 7-77 BA WL28 * 08/2016 * RL28_7-18_Reifen_de.fm...

  • Seite 354: Wartungs- Und Pflegearbeiten Von Anbaugeräten

    Evtl. Schäden beseitigen. Nicht mit Palettengabel schadhaften Anbaugeräten arbeiten. Alle Schmierstellen alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren! Alle anderen beweglichen Teile mit der Ölkanne abschmieren. Krokodilgebiss 4 in 1 Schaufel Abb. 194 7-78 BA WL28 * 08/2016 * RL28_7-19_Anbaugeraete_de.fm...

  • Seite 355: Wartung Von Optionen

    ► Festgestellte Schäden sofort beseitigen lassen. Reinigungen ist eine weitere besondere Wartung des Reparaturarbeiten nur von einer autorisierten Fahrerschutzdachs nicht notwendig. Fachwerkstatt durchführen lassen. ► Niemals am ROPS/FOPS-Schutzaufbau schweißen, bohren oder andere mechanische Veränderungen vornehmen. 7-79 BA WL28 * 08/2016 * RL28_7-20_Optionen_de.fm...

  • Seite 356: Instandsetzungsarbeiten

    Mehrzweckfett zugelassen. Die Zentralschmieranlage kann über Kegelschmiernippel oder über eine Auffüllkupplung mit handbetätigter oder pneumatischer Fettpresse befüllt werden. Abb. 195 Instandsetzungsarbeiten Reparaturarbeiten an der Zentralschmieranlage dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden! 7-80 BA WL28 * 08/2016 * RL28_7-20_Optionen_de.fm...

  • Seite 357: Anhängerkupplung Automatisch

    Hochdruckreiniger der Kupplungsbolzen A geschlossen sein. 1. Anhängerkupplung schließen. 2. Nach der Reinigung den Kupplungsbolzen A und den Auflagering B mit zähem, wasserfesten Fett schmieren. Abb. 196 3. Schmiernippel C am Drehgelenk abschmieren. 7-81 BA WL28 * 08/2016 * RL28_7-20_Optionen_de.fm...
  • Seite 358 7 Wartung Notizen: 7-82 BA WL28 * 08/2016 * RL28_7-20_Optionen_de.fm...

  • Seite 359: Betriebsstörungen

    Wird die Störung nicht mit der aufgeführten Abhilfe beseitigt, so steht Ihnen Ihr Vertriebspartner jederzeit zur Verfügung. Reparaturmaßnahmen dürfen nur von autorisierten Werkstätten und geschultem Personal durchgeführt werden. BA WL28 * 08/2016 * RL28_Stoerungen_de.fm...
  • Seite 360 Keilriemenspannung zu locker, Keilriemen Keilriemenspannung kontrollieren / Keilriemen defekt spannen, Keilriemen erneuern Luftfilter verschmutzt Reinigen Motor hat zu wenig Dauerbetrieb der Hydraulikanschlüsse ist ein- Dauerbetrieb der Hydraulikanschlüsse aus- Leistung geschaltet und läuft gegen Druck schalten BA WL28 * 08/2016 * RL28_Stoerungen_de.fm...
  • Seite 361 Sicherungen prüfen, Bedienhebel und Elekt- nen Strom ronik von Werkstatt prüfen lassen Hand-Inchung (Opt.) ist betätigt Hand-Inchung ausschalten Inchung hängt fest Prüfen, Instandsetzen Fahrzeug hat zu wenig Leistung Hand-Inchung (Opt.) ist betätigt Hand-Inchung ausschalten BA WL28 * 08/2016 * RL28_Stoerungen_de.fm...
  • Seite 362 Druck schalten Hydraulikölkühler verschmutzt Reinigen Hydraulikanlage wird Keilriemenspannung zu locker, Keilriemen Keilriemenspannung kontrollieren / Keilriemen zu heiß defekt spannen, Keilriemen erneuern Hydraulikölstand nicht korrekt Hydraulikölstand korrigieren Belastung zu hoch Maschine geringer belasten, Pausen einlegen BA WL28 * 08/2016 * RL28_Stoerungen_de.fm...

  • Seite 363: Technische Daten

    Motor Perkins 404D-22 (35,7 KW) < 20° Hersteller Perkins Bauart 4-Zylinder Dieselmotor Abb. 197 404D-22 Maximal zulässige Steigung / Gefälle bei abgesenktem Hubraum cm³ (inch³) 2216 (135) Hubgerüst: 20° Kühlung Wassergekühlt U/min 2600 Leistung kW(PS) 35,7 (49) BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 364: Fahrantrieb / Achsen

    Beschreibung der Feststellbremse Mechanisch über Bowdenzug auf die Arbeitsdruck (PSI) (6527) (6527) Bauart Betriebsbremse wirkend. Betätigung mit Handbremshebel. km/h 0 – 20 0 – 28 Fahrgeschwindigkeit Einbauort Vorderachse (mp/h) (0 – 12) (0 – 17) BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 365: Bereifung

    12-16.5 EM 4,5 (65) 15.0/55-17 AS 4,0 (58) 31x15.5-15 AS 3,1 (45) 31x15.5-15 EM 3,1 (45) 31x15.5-15 RP 3,1 (45) 33x15.50-15 RP 3,1 (45) 425/40 B17 4,5 (65) 425/55-17 AS 3,5 (51) 305/70-16.5 4,0 (58) BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 366: Lenkung

    – siehe "Arbeitshydraulik" Arbeitsdruck bar (PSI) 210 (3046) Fördermenge l/m (gal./min) auf Seite 9-4 Arbeitsdruck bar (PSI) 175 (2538) / 190 (2756) Knick- Winkel ° – siehe "" auf Seite 9-14 Pendel- Winkel ° BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 367: Elektrik

    Technische Daten 9 Elektrik Elektrische Anlage Batterie Spannung 12 V Kapazität 77 Ah Sicherungskasten Die Stromkreise werden von verschieden starken Sicherungen geschützt. Die Sicherungen sind im Sicherungskasten in der Lenksäule untergebracht. BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 368: Sicherungsbelegung

    F006 Bedienhebel für Hubgerüst, Vorglühanlage, Kraftstoffförderpumpe F016 F005 Entriegelung für Anbaugeräte am Hubge- F017 F004 F007 rüst, Hubgerüst- Schwingungsdämpfung, F018 F003 Instrumentenbeleuchtung, Schalterbe- F008 leuchtung F019 F002 F020 F001 FR: Reserve Sicherungen Abb. 198 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...
  • Seite 369 F015 F006 F015 Bremslicht F016 F005 F016 Abblendlicht rechts F017 F004 F017 Abblendlicht links F018 Fernlicht, Display F018 F003 F019 Begrenzungslicht links F019 F002 F020 Begrenzungslicht rechts F020 F001 FR: Reserve Sicherungen Abb. 199 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 370: Allgemeine Anzugsdrehmomente

    400 (295.02) 470 (346.65) 395 (291.33) 560 (413.03) 660 (486.79) 540 (398.28) 760 (560.54) 890 (656.43) 680 (501.54) 970 (715.43) 1150 (848.19) 1000 (737.56) 1450 (1069.46) 1700 (1253.85) 1350 (995.70) 1950 (1438.24) 2300 (1696.39) BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 371: Bezeichnung

    M18 x 1,5 Motors. Muttern der Hochdruckbegren- (16) Kühlmittel-Mischtabelle zungsventile M8 Außentemperatur Wasser Kühlschutzmittel bis °C Vol.-% Vol.-% 4 (39,2 °F) -10 (14 °F) -20 (-4 °F) -25 (-13 °F) -35 (-31 °F) -42 (-43,6 °F) BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 372: Geräuschemissionen

    Es wird empfohlen, bei der Berechnung der Vibrationswerte nach ISO/TR 25398:2006, die in der Tabelle angegebenen Werte zu verwenden. Dabei sind die tatsächlichen Einsatzbedingungen zu berücksichtigen. Teleskoplader sind wie Radlader nach den Betriebsgewichten einzuordnen. 9-10 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...
  • Seite 373 (1.08 ft/s²) (1.15 ft/s²) (0.56 ft/s²) V-Betrieb (Ladearbei- 0,99 m/s² 0,84 m/s² 0,54 m/s² 0,29 m/s² 0,32 m/s² 0,14 m/s² ten) (3.25 ft/s²) (2.76 ft/s²) (1.77 ft/s²) (0.95 ft/s²) (1.05 ft/s²) (0.46 ft/s²) 9-11 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 374: Gewichte

    Die in der Tabelle aufgeführten Gewichte unterscheiden sich je nach Ausstattung des Fahrzeugs mit Fahrerschutzdach oder Kabine. Variante 1*: Fahrerschutzdach Variante 2*: Kabine Betriebsgewicht Zul. Gesamtgewicht Variante (lbs.) (lbs.) 2740 6041 3200 7055 2870 6327 9-12 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 375: Nutzlast / Tragkraft / Hubkraft

    Nutzlast und Traglast nach ISO 14397 - EN474-3 Anhängerkupplung Stütz- und Anhängelast Daten für Anhängerkupplung (lbs.) Zulässige Anhängelast mit gebremsten Anhänger (Steigung max. 10%) 3500 7716 Zulässige Anhängelast mit ungebremsten Anhänger (Steigung max. 10%) 1654 Zulässige Stützlast an der Anhängerkupplung 9-13 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...

  • Seite 376: Abmessungen

    9 Technische Daten 9.15 Abmessungen Abmessungen des Fahrzeugs Alle Maße mit Bereifung 12-16,5 TR15 EM *Bei abweichender Bereifung oder gewendeter Felge ändern sich die Maße Abb. 200 9-14 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...
  • Seite 377 Rückrollwinkel bei max. Hubhöhe ° Maximale Höhe Drehpunkt Anbauge- 2561 100.83 rät Maximaler Auskippwinkel ° Überladehöhe mit Standardschaufel 2241 88.23 Rückrollwinkel am Boden ° Überladehöhe mit Palettengabel 2333 91.85 M* Maximale Ausschütthöhe 1700 66.93 9-15 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...
  • Seite 378 9 Technische Daten Notizen: 9-16 BA WL28 * 08/2016 * RL28_Tech_Data_WN_de.fm...
  • Seite 379 Palettengabel ..........5-71 Schwimmstellung ..........5-33 Wartung ............7-78 Zulässige Anbaugeräte ........3-12 Anzugsdrehmomente ..........9-8 Arbeitsbetrieb ............5-53 Arbeitsscheinwerfer ..........5-18 Arretierung des Hubgerüstes ....... 5-34 Aushubarbeiten ............ 5-60 Austausch von Anbaugeräten ......5-40 BA WL28 * 08/2016 * RL28_SIX_de.fm...
  • Seite 380 Wartung ............7-61 Hupe ..............5-22 Endgültige Stilllegung ......... 5-129 Notabsenkung ..........5-77 Zentralschmieranlage ........5-105 Befüllung der Zentralschmieranlage ..... 7-80 Beschilderung Typenschilder ..........3-22 Warn- und Hinweisschilder ......3-24 Weitere Typenschilder ........3-23 BA WL28 * 08/2016 * RL28_SIX_de.fm...
  • Seite 381 Inbetriebnahme ............ 4-44 Stilllegen ............5-126 Hinweise zur Inbetriebnahme ......4-38 Technische Daten ..........9-1 Transportieren ..........6-15 Verladen ............6-6 Wiederinbetriebnahme ........5-128 Feststellbremse ............5-4 Frontscheibenwischer .......... 5-25 Frostschutzmischung kontrollieren ....... 7-45 BA WL28 * 08/2016 * RL28_SIX_de.fm...
  • Seite 382 Frostschutzmischung kontrollieren ....7-45 Motorschmiersystem ..........7-38 Füllmengen / Spezifikation ......7-21 Kühlflüssigkeit kontrollieren / nachfüllen ..7-42 Reinigen ............7-46 Niveauanzeige für Anbaugeräte ......5-55 Störungen ........... 8-2, 8-4 Notabsenkung ............5-77 Notausstieg ............. 4-9 BA WL28 * 08/2016 * RL28_SIX_de.fm...
  • Seite 383 Schmierplan ............7-18 Umrechnungstabellen ..........1-4 Schwimmstellung ..........5-33 Sicherheitsgurt ............. 4-16 Sicherungsbelegung ..........9-6 Starthilfe / Fremdstarten ........7-67 Störungen Dieselmotor ............8-2 Fahrantrieb ............8-3 Hydrauliksystem ..........8-4 Kraftstoffsystem ..........8-2 Sicherungsbelegung ......... 9-6 BA WL28 * 08/2016 * RL28_SIX_de.fm...
  • Seite 384 Radwechsel ............. 7-77 Reifen aufpumpen ........... 7-76 Scheibenwaschanlage ........7-71 Schmierplan ............ 7-18 Wasserabscheider ........... 7-37 Witterungsverhältnisse Hohe Außentemperaturen ....... 4-42 Niedrige Außentemperaturen ......4-43 Zeichenerklärung ............ 1-3 Zentralschmieranlage ......... 5-105 Zulässige Anbaugeräte ........3-12 BA WL28 * 08/2016 * RL28_SIX_de.fm...
