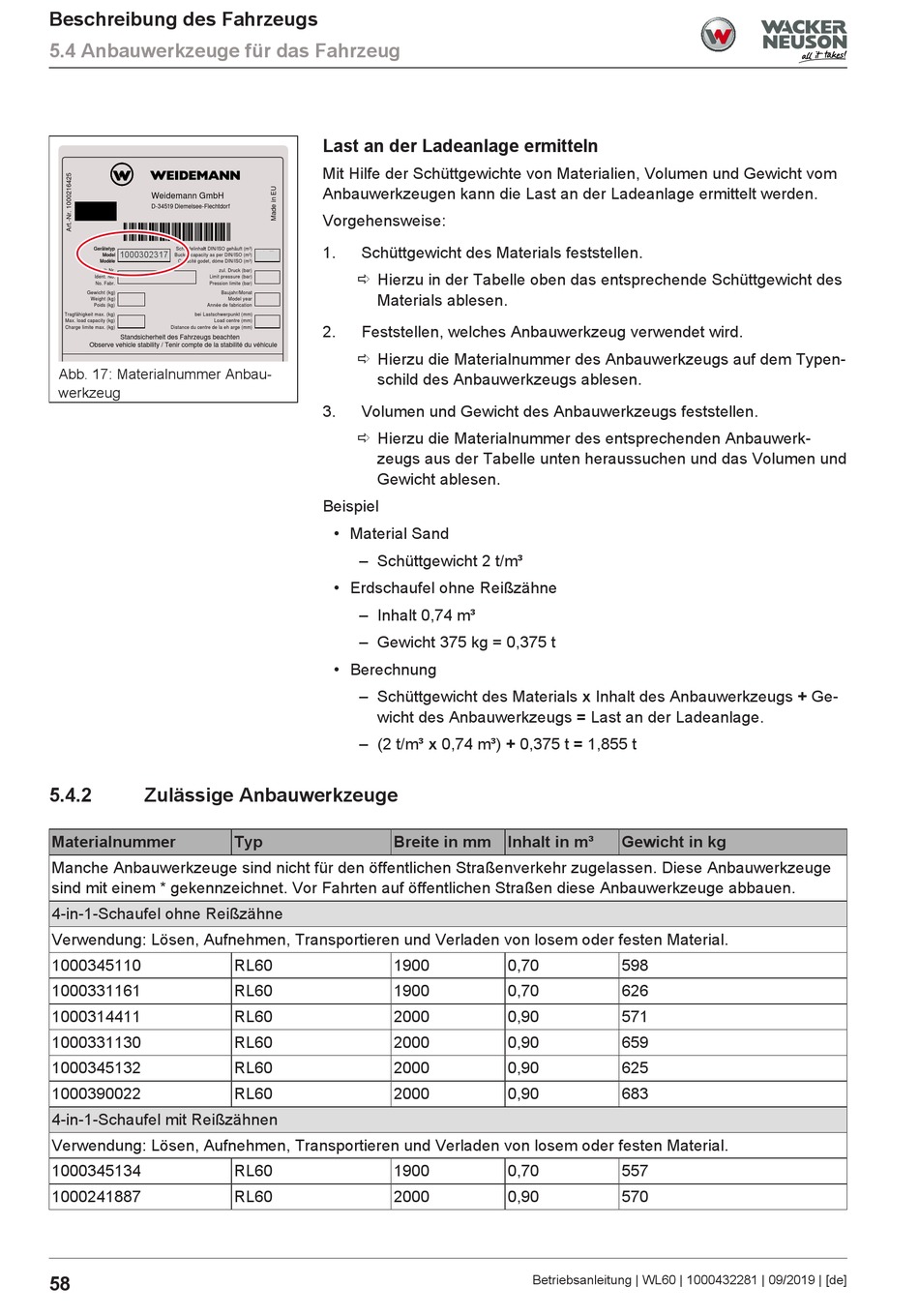

Beschreibung des Fahrzeugs
5.4 Anbauwerkzeuge für das Fahrzeug
Weidemann GmbH
D-34519 Diemelsee-Flechtdorf
Gerätetyp Gerätetyp Schaufelinhalt DIN/ISO gehäuft (m³)
1000302317
1000263963
Model Model Bucket capacity as per DIN/ISO (m³)
Modèle Modèle Capacité godet, dóme DIN/ISO (m³)
Fabrik-Nr. zul. Druck (bar)
Limit pressure (bar)
ldent. No.
No. Fabr. Pression limite (bar)
Gewicht (kg) Baujahr/Monat
Weight (kg)
Poids (kg) Année de fabrication
Tragfähigkeit max. (kg) bei Lastschwerpunkt (mm)
Max. load capacity (kg) Load centre (mm)
Charge limite max. (kg) Distance du centre de la eh arge (mm)
Standsicherheit des Fahrzeugs beachten
Observe vehicle stability / Tenir compte de la stabilité du véhicule
Erdschaufel mit Reißzähnen 1900mm
Abb. 17: Materialnummer Anbau-
earth bucket with ripper teeth 1900mm
benne à terre avec dents 1900mm
werkzeug
verwendbar für Fahrzeugtyp bei Schuttgutdichte
to be used for vehicle model with bulk material density
utilisable pour véhicule modèle avec densité de matériaux en vrac
Q=1,8 t/m³ -
Q=1,3 t/m³ -
Q=0,9 t/m³ -
Q=0,6 t/m³ -
Q=0,6 t/m³ -
5.4.2 Zulässige Anbauwerkzeuge
Materialnummer
Manche Anbauwerkzeuge sind nicht für den öffentlichen Straßenverkehr zugelassen. Diese Anbauwerkzeuge
sind mit einem * gekennzeichnet. Vor Fahrten auf öffentlichen Straßen diese Anbauwerkzeuge abbauen.
4-in-1-Schaufel ohne Reißzähne
Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von losem oder festen Material.
1000345110
1000331161
1000314411
1000331130
1000345132
1000390022
4-in-1-Schaufel mit Reißzähnen
Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von losem oder festen Material.
1000345134
1000241887
58

Last an der Ladeanlage ermitteln

Mit Hilfe der Schüttgewichte von Materialien, Volumen und Gewicht vom
Anbauwerkzeugen kann die Last an der Ladeanlage ermittelt werden.
Vorgehensweise:
1. Schüttgewicht des Materials feststellen.
0,7
ð Hierzu in der Tabelle oben das entsprechende Schüttgewicht des
Materials ablesen.
Model year
2. Feststellen, welches Anbauwerkzeug verwendet wird.
ð Hierzu die Materialnummer des Anbauwerkzeugs auf dem Typen-
schild des Anbauwerkzeugs ablesen.
3. Volumen und Gewicht des Anbauwerkzeugs feststellen.
ð Hierzu die Materialnummer des entsprechenden Anbauwerk-
zeugs aus der Tabelle unten heraussuchen und das Volumen und
Gewicht ablesen.
Beispiel
• Material Sand
– Schüttgewicht 2 t/m³
• Erdschaufel ohne Reißzähne
– Inhalt 0,74 m³
– Gewicht 375 kg = 0,375 t
• Berechnung
– Schüttgewicht des Materials x Inhalt des Anbauwerkzeugs + Ge-
wicht des Anbauwerkzeugs = Last an der Ladeanlage.
– (2 t/m³ x 0,74 m³) + 0,375 t = 1,855 t
Typ Breite in mm Inhalt in m³
RL60 1900
RL60 1900
RL60 2000
RL60 2000
RL60 2000
RL60 2000
RL60 1900
RL60 2000
Gewicht in kg
0,70 598
0,70 626
0,90 571
0,90 659
0,90 625
0,90 683
0,70 557
0,90 570
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
