Bedienung

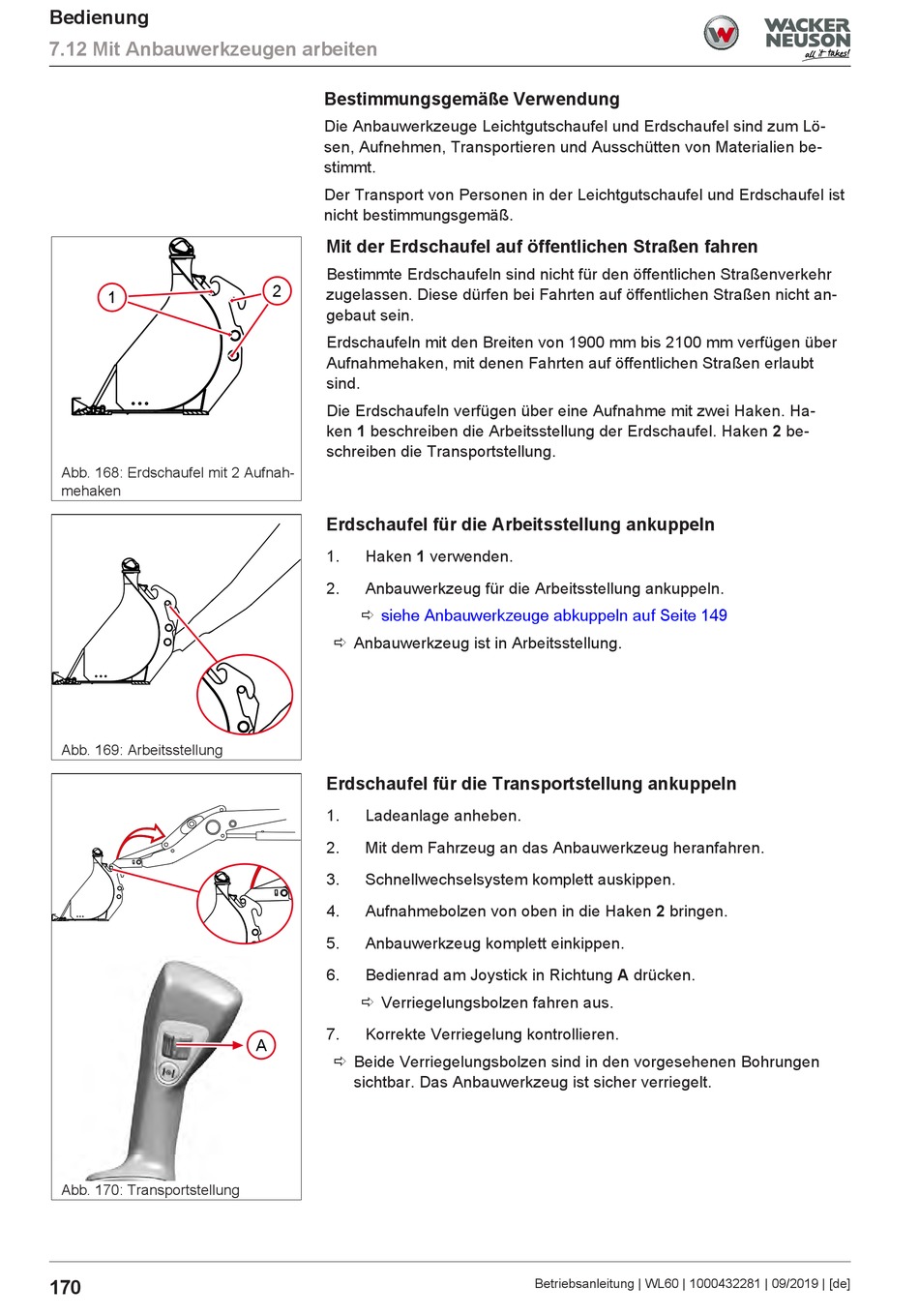

7.12 Mit Anbauwerkzeugen arbeiten
1
Abb. 168: Erdschaufel mit 2 Aufnah-
mehaken
Abb. 169: Arbeitsstellung
Abb. 170: Transportstellung
170
Bestimmungsgemäße Verwendung
Die Anbauwerkzeuge Leichtgutschaufel und Erdschaufel sind zum Lö-
sen, Aufnehmen, Transportieren und Ausschütten von Materialien be-
stimmt.
Der Transport von Personen in der Leichtgutschaufel und Erdschaufel ist
nicht bestimmungsgemäß.
Mit der Erdschaufel auf öffentlichen Straßen fahren
Bestimmte Erdschaufeln sind nicht für den öffentlichen Straßenverkehr
2
zugelassen. Diese dürfen bei Fahrten auf öffentlichen Straßen nicht an-
gebaut sein.
Erdschaufeln mit den Breiten von 1900 mm bis 2100 mm verfügen über
Aufnahmehaken, mit denen Fahrten auf öffentlichen Straßen erlaubt
sind.
Die Erdschaufeln verfügen über eine Aufnahme mit zwei Haken. Ha-
ken 1 beschreiben die Arbeitsstellung der Erdschaufel. Haken 2 be-
schreiben die Transportstellung.
Erdschaufel für die Arbeitsstellung ankuppeln
1. Haken 1 verwenden.
2. Anbauwerkzeug für die Arbeitsstellung ankuppeln.
ð siehe Anbauwerkzeuge abkuppeln auf Seite 149
ð Anbauwerkzeug ist in Arbeitsstellung.
Erdschaufel für die Transportstellung ankuppeln
1. Ladeanlage anheben.
2. Mit dem Fahrzeug an das Anbauwerkzeug heranfahren.
3. Schnellwechselsystem komplett auskippen.
4. Aufnahmebolzen von oben in die Haken 2 bringen.
5. Anbauwerkzeug komplett einkippen.
6. Bedienrad am Joystick in Richtung A drücken.
ð Verriegelungsbolzen fahren aus.
7. Korrekte Verriegelung kontrollieren.
A
ð Beide Verriegelungsbolzen sind in den vorgesehenen Bohrungen
sichtbar. Das Anbauwerkzeug ist sicher verriegelt.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
