Wacker Neuson WL60 Betriebsanleitung Seite 261

1
1
F F F F F F
33 34 35 36 37 38
2
F F F F F F
41 42 43 44 45 46
3
F F F F F F
49 50 51 52 53 54

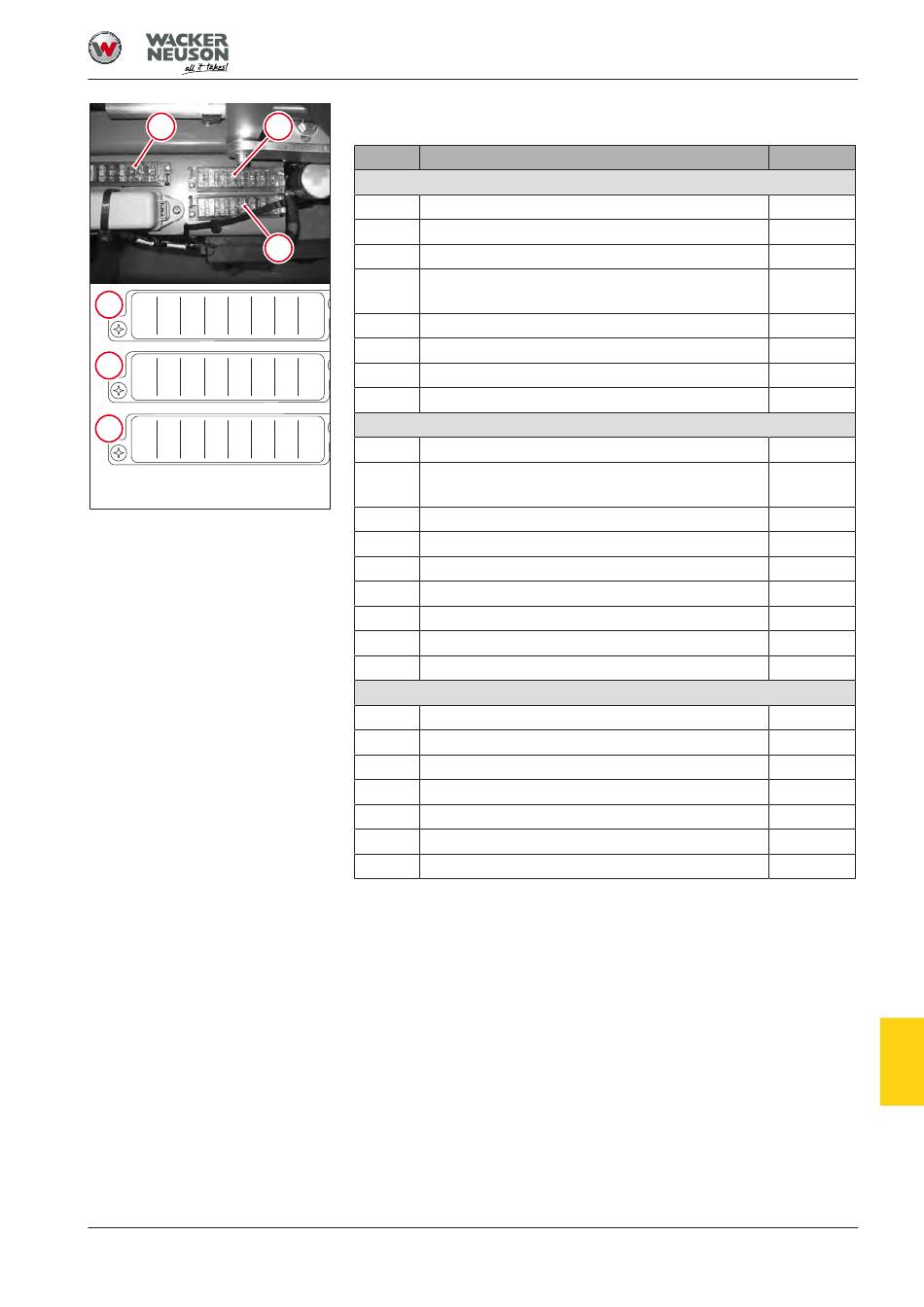

Abb. 254: Sicherungshalter im Mo-
torraum
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Sicherungshalter für Stecksicherungen
2
Pos. Abgesicherte Funktion
Sicherungshalter 1
F033 Startrelais
F034 Spannungsversorgung Vorglühanlage
3
F035 Heizventil vom Tank für die Harnstofflösung
F036 Spannungsversorgung der Pumpe für die Harn-
stofflösung
F F
39 40
F037 Motorelektronik
F038 Motorelektronik, Optionscontroller
F F
F039 Vorglühanlage, Wasserabscheider
47 48
F040 Batterietrennrelais
Sicherungshalter 2
F F
55 56
F041 Sensoren und Steuergeräte
F042 Spannungsversorgung Hydraulikölkühler zusätz-
lich
F043 Handinchung, Zentralschmieranlage
F044 Arbeitsplattform, Steckdose 3-polig am Heck
F045 Spannungsversorgung Optionscontroller 1
F046 Spannungsversorgung Optionscontroller 1
F047 Spannungsversorgung Optionscontroller 1
F048 Spannungsversorgung Optionscontroller 1
F049 Spannungsversorgung Optionscontroller 2
Sicherungshalter 3
F050 Spannungsversorgung Optionscontroller 2
F051 Spannungsversorgung Optionscontroller 2
F052 Spannungsversorgung Optionscontroller 2
F053 Frei
F054 Frei
F055 Frei
F056 Frei
