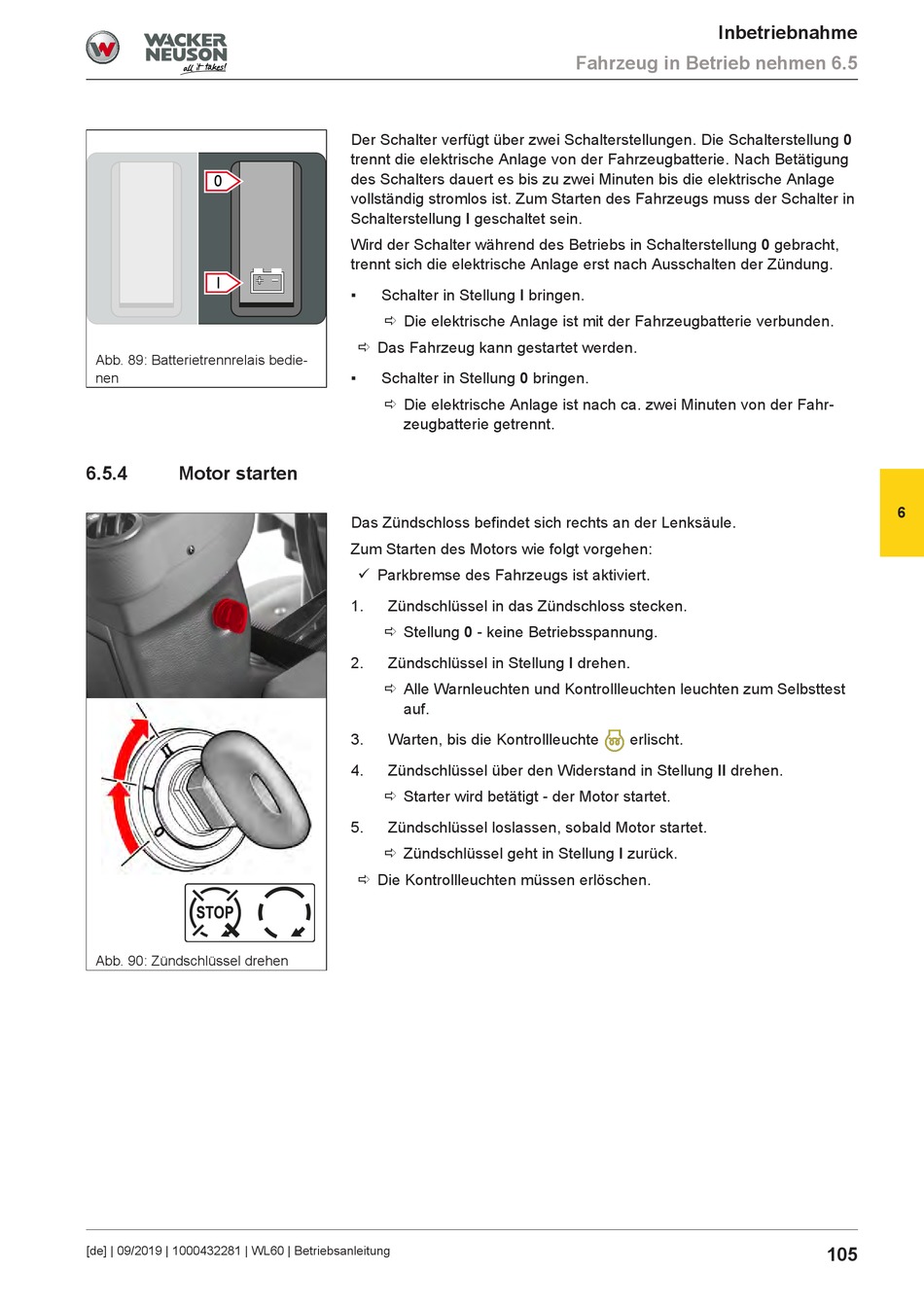

Motor Starten - Wacker Neuson WL60 Betriebsanleitung

0
I
Abb. 89: Batterietrennrelais bedie-
nen
6.5.4

Motor starten

Abb. 90: Zündschlüssel drehen
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Der Schalter verfügt über zwei Schalterstellungen. Die Schalterstellung 0
trennt die elektrische Anlage von der Fahrzeugbatterie. Nach Betätigung
des Schalters dauert es bis zu zwei Minuten bis die elektrische Anlage
vollständig stromlos ist. Zum Starten des Fahrzeugs muss der Schalter in
Schalterstellung I geschaltet sein.
Wird der Schalter während des Betriebs in Schalterstellung 0 gebracht,
trennt sich die elektrische Anlage erst nach Ausschalten der Zündung.
▪ Schalter in Stellung I bringen.
ð Die elektrische Anlage ist mit der Fahrzeugbatterie verbunden.
ð Das Fahrzeug kann gestartet werden.
▪ Schalter in Stellung 0 bringen.
ð Die elektrische Anlage ist nach ca. zwei Minuten von der Fahr-
zeugbatterie getrennt.
Das Zündschloss befindet sich rechts an der Lenksäule.
Zum Starten des Motors wie folgt vorgehen:
ü Parkbremse des Fahrzeugs ist aktiviert.
1. Zündschlüssel in das Zündschloss stecken.
ð Stellung 0 - keine Betriebsspannung.
2. Zündschlüssel in Stellung I drehen.
ð Alle Warnleuchten und Kontrollleuchten leuchten zum Selbsttest
auf.
3. Warten, bis die Kontrollleuchte
4. Zündschlüssel über den Widerstand in Stellung II drehen.
ð Starter wird betätigt - der Motor startet.
5. Zündschlüssel loslassen, sobald Motor startet.
ð Zündschlüssel geht in Stellung I zurück.
ð Die Kontrollleuchten müssen erlöschen.
Inbetriebnahme
Fahrzeug in Betrieb nehmen 6.5
erlischt.
6
105
