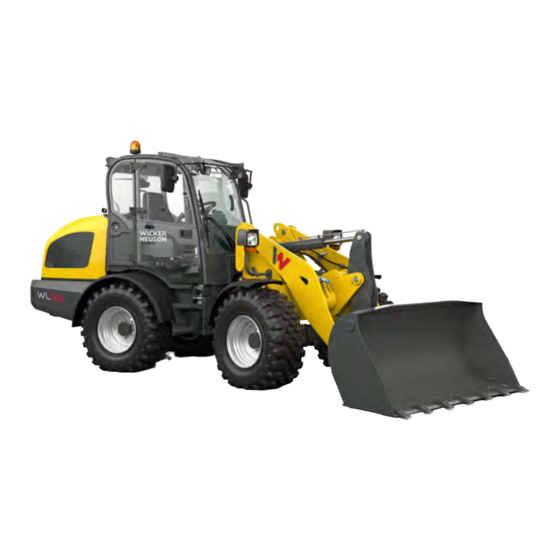

Wacker Neuson WL52 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Wacker Neuson Anleitungen
  4. Radlader
  5. WL52
  6. Betriebsanleitung

Wacker Neuson WL52 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Fahrzeugtyp
Materialnummer
Version
Datum
Sprache

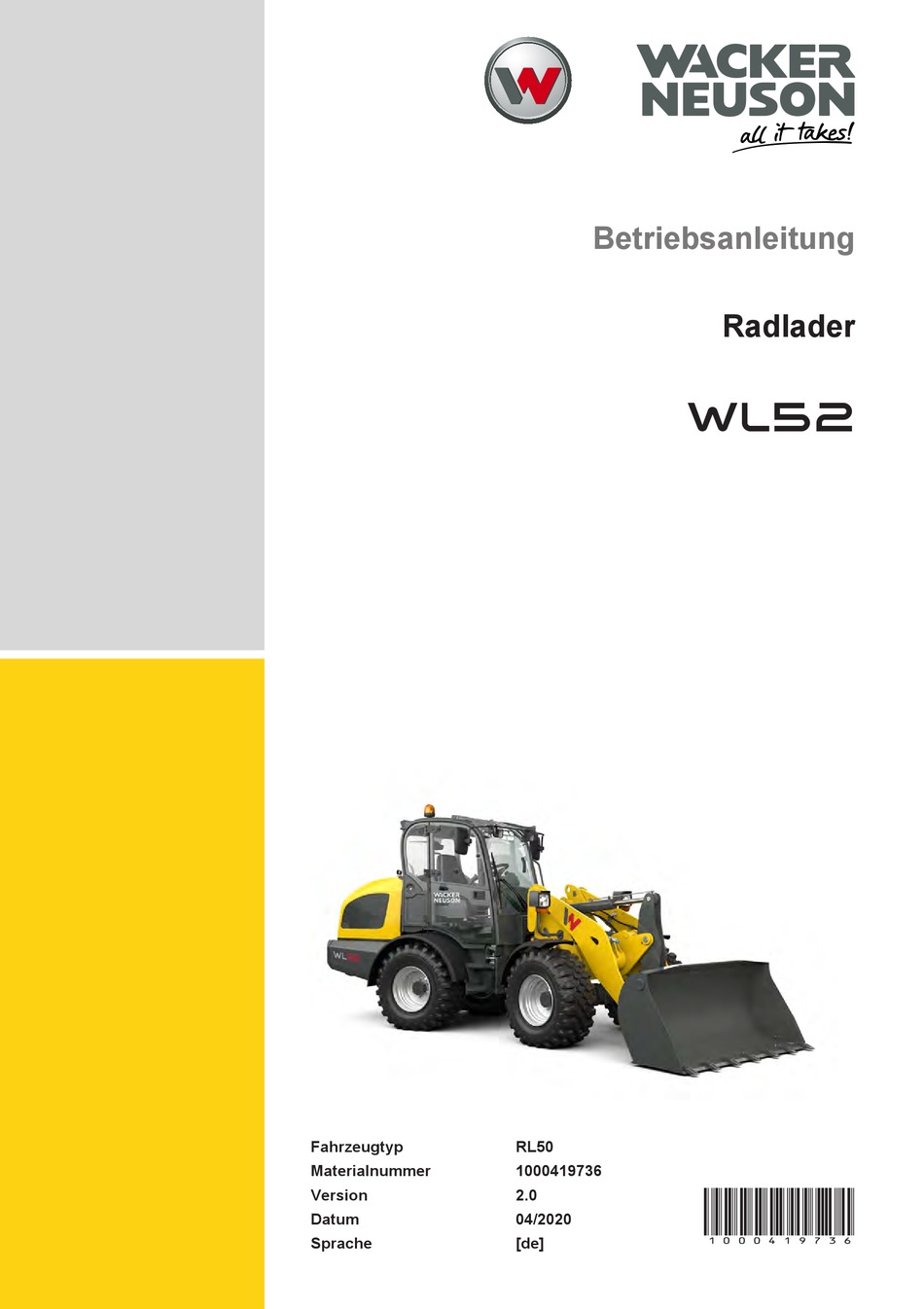

Betriebsanleitung
WL52
RL50
1000419736
2.0
04/2020
[de]
Radlader
1000419736

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wacker Neuson WL52

Inhaltszusammenfassung für Wacker Neuson WL52

  • Seite 1 Betriebsanleitung Radlader WL52 Fahrzeugtyp RL50 Materialnummer 1000419736 1000419736 Version Datum 04/2020 Sprache [de]...
  • Seite 2 Impressum Herausgeber und Rechteinhaber: Weidemann GmbH Mühlhäuser Weg 45-49 34519 Diemelsee, Germany Sitz der Gesellschaft: Diemelsee-Flechtdorf Registergericht und –nummer: Amtsgericht Korbach, HRB 262 USt.-Id.-Nr./VAT Nummer: DE 113 080 233/143 320 00021 Telefon: +49 (0)5631 501694-0 Telefax: +49 (0)5631 501694-666 www.weidemann.de Original-Betriebsanleitung Alle Rechte vorbehalten, insbesondere Urheberrecht, Recht der Vervielfältigung und Recht der Verbreitung. Diese Druckschrift darf vom Empfänger nur für den vorgesehenen Zweck verwendet werden.
  • Seite 3 EG-/EU-Konformitätserklärung Hersteller Weidemann GmbH, Mühlhäuser Weg 45-49, 34519 Diemelsee, Deutschland Produkt Fahrzeugtyp Radlader Typ/Ausführung RL50 Handelsbezeichnung WL52 Fahrgestell-Nummer Leistung kW bei Nenndrehzahl min-1 45 (2300)/55,4 (2300) Gemessener Schallleistungspegel dB(A) 100.4 Garantierter Schallleistungspegel dB(A) Konformitätsbewertungsverfahren Nach 2000/14/EG Anhang VIII Am Verfahren beteiligte benannte Stelle Europäisch notifizierte Stelle, Kenn-Nr.

  • Seite 4: Inhaltsverzeichnis

    Scheibenwaschanlage ........................ 109 Heizung, Lüftung und Klimaanlage .................... 110 Mit dem Fahrzeug arbeiten ...................... 112 Hydraulikanschlüsse vorne bedienen ...................  125 6.10 Hydraulikanschlüsse hinten bedienen .................. 132 6.11 Elektrofunktionen bedienen ...................... 135 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 5 Abmessungen .......................... 230 12.2 Gewichte ............................ 231 12.3 Motor.............................  232 12.4 Elektrische Anlage ........................ 233 12.5 Fahrantrieb ...........................  236 12.6 Hydraulik ............................ 238 12.7 Emissionen ...........................  238 12.8 Traglast ............................ 239 Stichwortverzeichnis.......................... 240 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 6: Vorwort

    • Die Angaben „links“ und „rechts“ in den Beschreibungen beziehen sich immer auf das Fahrzeug in Fahrtrichtung vorwärts. • Für weitere Fragen zum Fahrzeug und zur Betriebsanleitung steht ihr Servicepartner jederzeit zur Verfügung. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 7: Diese Anleitung Verstehen

    Kennzeichnet in erklärenden Texten die Benennung von Bauteilen. Sie ist identisch mit ne- benstehenden Positionen in Grafiken. Kennzeichnet eine Bewegungsrichtung oder verschiedene Stellungen bei Schaltern. ► Kennzeichnet die Vermeidung von Gefahren in Warnhinweisen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 8: Symbolerklärung

    Diesel Oxidation Catalyst (Dieseloxidationskatalysator – Bauteil im System zur Abgasnachbe- handlung) Dieselpartikelfilter (Bauteil im System zur Abgasnachbehandlung) Einzelbetriebserlaubnis Emission Control System (Steuerung der Abgasnachbehandlung) Electronic Control Unit (elektronische Steuereinheit im Fahrzeug) Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 9 Fahrzeug entsprechenden Daten. Die entsprechenden Daten für das Fahrzeug variieren je nach Ausstat- tung. Die entsprechenden Daten stehen in der Original-Konformitäts- erklärung, die als Originaldokument mit dem Fahrzeug mitgeliefert wird. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 10: Gewährleistung Und Haftung

    Gewährleistungsansprüche können nur dann geltend gemacht werden, wenn die Gewährleistungsbedingungen beachtet werden. Diese sind in den allgemeinen Verkaufs- und Lieferbedingungen für fabrikneue Fahr- zeuge und Ersatzteile der Vertriebspartner enthalten. Ferner sind die An- weisungen dieser Betriebsanleitung einzuhalten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 11: Haftungsbeschränkung

    • Nichtbestimmungsgemäße Verwendung. • Einsatz von nicht unterwiesenem Personal. • Verwenden von nicht zugelassenen Ersatz- und Zubehörteilen. • Unsachgemäße Handhabung. • Bauliche Veränderungen jeglicher Art. • Nichtbeachten der Allgemeinen Geschäftsbedingungen (AGB). [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 12: Verwendung

    Fahrzeug zugelassene Anbauwerkzeuge mit ggf. den notwendigen Zusatzausrüstungen verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Wartungsbedingungen! Eine andere oder darüberhinausgehende Benutzung des Fahrzeugs ist nicht bestimmungsgemäß! Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 13: Nicht Bestimmungsgemäße Verwendung

    • Das Fahrzeug nach Störungen oder Schäden benutzen, ohne dass diese fachmännisch behoben wurden. • Das Fahrzeug benutzen, nachdem wesentliche Veränderungen vor- genommen wurden. • Das Fahrzeug bei Abbruch- oder Forstarbeiten benutzen, bei denen Gefährdungen durch herabfallende Gegenstände bestehen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 14: Vernünftigerweise Vorhersehbarer Fehlgebrauch

    Anbauwerkzeugen. • Die Verwendung des Fahrzeugs bei Forst- oder Waldarbeiten. • Die Verwendung des Fahrzeugs in Gewässern oder Überschwem- mungsgebieten. • Der Transport von Personen im Fahrzeug oder Anbauwerkzeug. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 15: Grenzen Des Fahrzeugs

    Eine Verwendung in den folgenden Bereichen ist nicht vorgesehen: • Teilweiser oder kompletter Betrieb unter Wasser • Betrieb unter Tage • Betrieb in geschlossenen Räumen • Betrieb in explosionsgefährdeten Bereichen • Betrieb in kontaminierten Bereichen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 16: Niedrige Außentemperaturen

    VORSICHT Unfallgefahr durch eingeschränkte Sicht! Gefrorene Scheiben können zu einer eingeschränkten Sicht auf Ihr Um- feld und dadurch zu Unfällen mit leichten Verletzungen führen. ► Scheiben vor Fahrtbeginn von Eis befreien. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 17 • Füllstand des Kraftstoffs am Ende der Arbeitsschicht vollständig auf- füllen. • Darauf achten, dass die Batterie immer vollständig aufgeladen ist. • Eine Kaltstarthilfe einbauen lassen (z. B. Motor- und Hydraulikölvor- wärmung). [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 18: Sicherheit

    Folgen bei Nichtbeachtung. ► Vermeidung von Verletzungen. HINWEIS HINWEIS kennzeichnet eine Situation, die bei Nichtbeachtung zu Sachschäden führt. Folgen bei Nichtbeachtung ► Vermeidung von Sachschäden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 19: Qualifikation Des Bedienpersonals

    • Fahrzeug vor dem Starten überprüfen, damit sicher gefahren und ge- arbeitet werden kann. • Erhöhte Vorsicht, wenn der Bediener offene, lange Haare oder Schmuck trägt. • Enganliegende Arbeitskleidung tragen, welche die Bewegungsfreiheit nicht einschränkt. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 20: Verhaltensmaßnahmen

    • Aufstiegshilfen (Griffe und Trittstufen) frei von Verschmutzung, Schnee und Eis halten. • Der Besitzer ist verantwortlich, dass das Bedienungs- und Wartungs- personal entsprechend den Erfordernissen, zum Tragen von Schutzausrüstung angehalten wird. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 21: Betrieb

    • Vor Arbeitsbeginn oder nach einer Arbeitsunterbrechung sicherstel- len, dass die Brems-, Lenk-, Signal- und Beleuchtungseinrichtungen funktionsfähig sind. • Vor Inbetriebnahme des Fahrzeugs sicherstellen, dass sich keine Person im Gefahrenbereich aufhält. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 22: Arbeitsumgebung

    • In unmittelbarer Nähe von Gebäuden, Gerüsten oder sonstigen fes- ten Bauteilen den Gefahrenbereich ausreichend erweitern. • Gefahrenbereich absperren, wenn ein ausreichender Sicherheitsab- stand nicht eingehalten werden kann. • Beim Aufenthalt von Personen im Gefahrenbereich, Arbeit sofort ein- stellen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 23: Beförderung Von Personen

    Fahrzeugs können sich Personen befinden, die vom Bediener nicht gesehen werden. – Vor jedem Wechsel der Fahrtrichtung vergewissern, dass sich niemand im Gefahrenbereich aufhält. • Niemals ein fahrendes Fahrzeug besteigen und nicht von diesem ab- springen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 24: Fahrzeug Abstellen

    • Erst nach dem Abstellen des Motors Sicherheitsgurt lösen. • Vor dem Verlassen das Fahrzeug gegen Wegrollen sichern (z. B. Parkbremse, geeignete Unterlegkeile). • Zündschlüssel abziehen und Fahrzeug gegen unbefugte Inbetrieb- nahme sichern. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 25: Hebezeugbetrieb

    • Der Bediener darf die Zustimmung zum Befestigen und Lösen der Last nur erteilen, wenn das Fahrzeug und dessen Anbauwerkzeug nicht bewegt werden. • Es darf zu keinen Überschneidungen von Gefahrenbereichen mit an- deren im Einsatz befindlichen Fahrzeugen kommen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 26 • Nur Ketten und Schäkel verwenden. Keine Gurte, Schlingen oder Seile. • Keine verschmutzten, beschädigten oder nicht ausreichend dimensio- nierten Tragmittel und Befestigungsmittel verwenden. • Arbeitsprozess bei angeschlagener Last nicht unterbrechen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 27: Anhängerbetrieb

    • Alle anderen Anbauwerkzeuge benötigen eine Freigabe des Fahr- zeugherstellers. • Der Gefahrenbereich sowie der Arbeitsbereich sind vom verwendeten Anbauwerkzeug abhängig. – Siehe Betriebsanleitung des Anbauwerkzeugs. • Last sichern. • Anbauwerkzeug nicht überladen. • Korrekten Sitz der Verriegelung prüfen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 28: Umrüstung

    – Beleuchtungs- und Hydraulikverbindungen hergestellt und funkti- onsfähig sind. • Nach dem Verriegeln des Anbauwerkzeugs Sichtkontrolle der Verrie- gelung durchführen. • Bei Aufnahme sowie Absetzen eines Anbauwerkzeuges darf sich kei- ne Person zwischen Fahrzeug und Anbauwerkzeug aufhalten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 29: Abschleppen, Bergen, Verladen Und Transportieren

    • Abschleppstangen oder Abschleppseile nur an den definierten Punk- ten anbringen. • Nur gemäß dieser Betriebsanleitung abschleppen, um Schäden am Fahrzeug zu vermeiden. • Beim Abschleppen auf öffentlichen Straßen oder Plätzen die nationa- len Vorschriften beachten (z. B. Beleuchtungsvorschriften). [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 30: Kranverladung

    • Nationale Vorschriften beachten. • Nur gemäß dieser Betriebsanleitung verladen, um Schäden am Fahr- zeug zu vermeiden. • Kein festsitzendes Fahrzeug anheben (z. B. feststeckend, festgefro- ren). • Witterungsverhältnisse beachten (z. B. Windstärke). Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 31: Wartung

    • Kein schadhaftes oder defektes Werkzeug verwenden. • Während der Durchführung von Wartungsarbeiten muss das Fahr- zeug außer Betrieb sein. • Demontierte Sicherheitseinrichtungen nach Wartungsarbeiten wieder ordnungsgemäß montieren. • Fahrzeug abkühlen lassen, bevor Teile berührt werden. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 32: Persönliche Sicherheitsmaßnahmen

    • Sind Wartungsarbeiten unter einem angehobenen Fahrzeug oder An- bauwerkzeug nötig, dieses sicher und stabil unterbauen (z. B. Hebe- bühne, Unterstellböcke). • Hydraulikzylinder oder Wagenheber alleine sichern ein angehobenes Fahrzeug oder Anbauwerkzeug nicht ausreichend ab. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 33: Maßnahmen Zur Durchführung

    • Werden Mängel oder Schäden festgestellt, diese sofort durch eine autorisierte Fachwerkstatt prüfen und beseitigen lassen. • Nachrüstarbeiten nur von einer autorisierten Fachwerkstatt ausführen lassen. • Selbstsichernde Befestigungselemente (z. B. selbstsichernde Mut- tern) nach der Demontage durch neue ersetzen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 34: Maßnahmen Zur Risikovermeidung

    Fachpersonal vorgenommen werden. • Elektrische Anlage regelmäßig überprüfen. Mängel sofort beheben lassen (z. B. lose Verbindungen, angeschmorte Kabel). • Betriebsspannung des Fahrzeugs, des Anbauwerkzeugs und des An- hängers müssen übereinstimmen (z. B. 12 V). Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 35: Sicherheitshinweise Für Verbrennungsmotoren

    • Nur in einem gut belüfteten Bereich tanken und entlüften (z. B. wegen gesundheitsschädlicher Dämpfe, Explosionsgefahr). • Verschütteten Kraftstoff sofort entfernen (z. B. wegen Brandgefahr, Rutschgefahr). • Kraftstofftankdeckel fest verschließen, defekten Kraftstofftankdeckel erneuern. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 36: Umgang Mit Ölen, Fetten Und Anderen Substanzen

    – Außenstehende vor dem Nähertreten und Berühren des Fahr- zeugs warnen. – Abschalten der Spannung veranlassen. – Fahrzeug erst verlassen, wenn die berührte oder beschädigte Versorgungsleitungen mit Sicherheit nicht mehr unter Spannung steht. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 37: Arbeiten Im Bereich Von Nichtelektrischen Versorgungsleitungen

    • Sich vor Arbeitsbeginn mit dem Fahrzeug oder dem Anbauwerkzeug über dessen Lärmpegel erkundigen (z. B. Aufkleber). – Gehörschutz tragen. • Beim Fahren auf öffentlichen Straßen oder Plätzen keinen Gehör- schutz tragen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 38 Sicher- heitsaufkleber oder Hinweisaufkleber ersetzen. • Reinigungsarbeiten nur bei abgestelltem und abgekühltem Motor durchführen. • Auf empfindliche Bauteile achten und diese entsprechend schützen (z. B. elektronische Steuergeräte, Relais). Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 39: Fahrzeugbeschreibung

    6 Rückspiegel (rechts und links) 7 Fahrzeugrahmen Hinterwagen 8 Fahrzeugrahmen Vorderwagen 9 Ladeanlage 10 Anbauwerkzeug 11 Vorderachse mit Rädern 12 Blockierung für das Knickpendelgelenk (rechts) 13 Knickpendelgelenk 14 Gelenkwelle 15 Hinterachse mit Rädern [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 40: Kurzbeschreibung

    Die verschiedenen Verwendungsmöglichkeiten des Fahrzeuges sind dem Kapitel Bestimmungsgemäße Verwendung zu entnehmen. Das Fahrzeug besteht aus dem Fahrzeugrahmen, dem Antrieb und den Achsen. Im/am Fahrzeugrahmen befinden sich die Antriebs- und Steuereinheiten, der Fahrerstand und die Ladeanlage. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 41 Die Rohrbruchsicherungen bestehen aus Senkbremsventilen. Die Senk- bremsventile können, je nach Ausstattung des Fahrzeugs, mittels eines Schalters in der Kabine überbrückt werden (Senkbremsumgehung). Dies ist für Funktionen wie Schwimmstellung und Ladeschwingendämpfung notwendig. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 42: Hydrostatischer Fahrantrieb

    Bremse an der Gelenkwelle. Die Bremse ist als Trommel- bzw. Scheibenbremse ausgeführt. 4.2.7 Lenkung Die Lenkung ist als Knickpendellenkung ausgeführt. Sie wird hydraulisch über ein Lenkorbitrol und doppeltwirkende Hydraulikzylinder betätigt. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 43 Sitz für den Bediener und die Bedien- und Kontrollelemente. 4.2.10.1 Schutzgitter Frontscheibe WARNUNG Unfallgefahr durch eingeschränktes Sichtfeld im öffentlichen Stra- ßenverkehr! Durch ein eingeschränktes Sichtfeld können andere Verkehrsteilnehmer übersehen werden. ► Schutzgitter vor der Fahrt auf öffentlichen Straßen demontieren. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 44: Schutzgitter Montieren / Demontieren Vorbereiten

    Abb. 4: Montageplatz für den Feuer- • Wenn der Feuerlöscher benutzt wurde, umgehend durch eine autori- löscher sierte Fachwerkstatt prüfen und neu befüllen lassen. Ggf. ist ein Aus- tausch gegen einen neuen Feuerlöscher notwendig. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 45: Bedienelemente Am Bedienerplatz

    Das Fahrzeug ist nicht mit allen in dieser Betriebsanleitung beschriebe- nen Optionen ausgerüstet. Die in dieser Betriebsanleitung beschriebenen Optionen werden nicht in jedem Land angeboten. Die Belegung der Schalterleisten kann abhängig von der Ausstattung des Fahrzeugs unterschiedlich sein. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 46 Fahrzeugbeschreibung 4.3 Bedienelemente am Bedienerplatz 4.3.2 Gesamtübersicht der Bedienelemente Abb. 5: Gesamtübersicht der Bedienelemente Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 47: Übersicht: Joystick

    3 Schalter für Elektroanschluss 2 vorne 4 Nicht belegt oder Schalter für zusätzliche Hydraulikanschlüsse 5 Schalter für Elektroanschluss 1 vorne 6 Schalter für Schnellgang/Kriechgang 7 Schalter für die Fahrtrichtung vorwärts/rückwärts Abb. 6: Schalter am Joystick oben [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 48: Übersicht: Kippschalterleisten

    1 Schalter für Abgasnachbehandlung 2 Schalter frei für Option Abb. 8: Schalterleiste 1 im Armatu- renbrett 1 Schalter frei für Option 2 Schalter frei für Option Abb. 9: Schalterleiste 2 im Armatu- renbrett Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 49 3 Schalter frei für Option 4 Schalter für Arretierung der Ladeanlage 5 Schalter frei für Option 6 Schalter für Umschaltung auf Hydraulikanschlüsse am Heck Abb. 11: Schalterleiste 4 in der Sei- tenkonsole [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 50 2 Schalter für Arbeitsscheinwerfer hinten 3 Schalter für Scheibenwischer und Scheibenwaschanlage der Heckscheibe 4 Schalter für Heckscheibenheizung 5 Schalter für Rundumleuchte 6 Schalter frei für Option Abb. 14: Schalterleiste 7 im Kabinen- dach Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 51: Übersicht: Lenkstockschalter

    14 Leistung in kW 1 Fahrzeugart 2 Hersteller und Adresse des Herstellers 3 Fahrgestellnummer 4 Typ 5 Transportgewicht in kg 6 Maximale Nutzlast in kg 7 Zulässiges Achslast hinten in kg 8 Baujahr [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 52: Sicherheitsaufkleber Und Hinweisaufkleber

    Service des Herstellers bestellt werden. Information Durchgezogene Linien zeigen Aufkleber die außen am Fahrzeug ange- bracht sind. Gestrichelte Linien zeigen Aufkleber die in der Kabine oder unter der Mo- torhaube angebracht sind. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 53: Sicherheitsaufkleber

    VORSICHT! Verletzungsgefahr durch Absinken der angehobenen Ladeanlage. • Während des Betriebs dürfen sich keine Personen im Gefahrenbe- reich des Fahrzeugs aufhalten. • Nicht unter die angehobene Ladeanlage treten. Abb. 18: Aufkleber Abstand zur La- deanlage [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 54 Abb. 20: Aufkleber Allgemeiner Ge- fahrenbereich Sicherheitsaufkleber: Aufenthalt im Knickbereich! VORSICHT! Verletzungsgefahr im Knickbereich des Fahrzeugs. • Während des Betriebs dürfen sich keine Personen im Gefahrenbe- reich des Fahrzeugs aufhalten. Abb. 21: Aufkleber Knickbereich Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 55 • Standsicherheit und Kippsicherheit des Fahrzeugs beachten. Abb. 23: Aufkleber Sicherheitsgurt Sicherheitsaufkleber: Keine Personen mitfahren lassen VORSICHT! Verletzungsgefahr, mitfahrenden Personen können her- unterfallen und verletzt werden. • Niemals Personen mit dem Fahrzeug befördern. Abb. 24: Aufkleber mitfahrende Per- sonen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 56: Sicherheitsaufkleber: Rops/Fops-Schutzaufbau Nicht Beschädigen

    • Verschlussdeckel des Kühlsystems erst öffnen, wenn das Kühlmittel abgekühlt ist. • Verschlussdeckel des Kühlsystems vorsichtig öffnen, damit der Druck 15 PSI langsam entweichen kann. 1 BAR • Schutzhandschuhe und Schutzbrille tragen. Abb. 27: Aufkleber Kühlsystem Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 57 • Betriebsanleitung vor Wartungsarbeiten lesen und beachten. Abb. 28: Aufkleber Zündschlüssel 4.4.2.2 Hinweisaufkleber HFKW-R134a GWP 1430 DON‘T STOP ENGINE ® CONDITIONING r . : 1000379801_02 NOTICE AVISO AVIS max. 75kg max. 165lbs. Abb. 29: Übersicht der Hinweisaufkleber [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 58: Bedeutung Der Hinweisaufkleber

    Das Fahrzeug ist mit einem Batterietrennschalter ausgestattet. Mit dem Batterietrennschalter kann die Zuleitung von der Batterie zur Fahrzeug- elektrik getrennt werden. Der Aufkleber kennzeichnet die Position des Batterietrennschalters. Abb. 32: Aufkleber Batterietrenn- schalter Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 59 Durch nach rechts drehen des Zündschlüssels wird der Motor gestartet. Durch nach links drehen des Zündschlüssels wird der laufende Motor ge- stoppt. Abb. 35: Aufkleber Motorstop Notausstieg Der Aufkleber kennzeichnet den Notausstieg. Abb. 36: Aufkleber Notausstieg [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 60: Motor Nicht Abstellen - Regeneration Läuft

    System zur Abgasnachbehandlung kann sonst beschädigt werden. ® r . : Abb. 38: Aufkleber Motorregenerati- Schmierplan einhalten Der Aufkleber weist daraufhin, alle Schmierstellen regelmäßig nach Schmierplan der Betriebsanleitung abzuschmieren. Abb. 39: Aufkleber Schmierstellen abschmieren Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 61 Rad angehoben werden soll. Abb. 41: Aufkleber Wagenheber Po- sition Joystickfunktionen Der Aufkleber stellt die Funktionen des Joysticks dar. Die Beschreibung der Funktionen erfolgt in den weiteren Kapiteln. Abb. 42: Aufkleber Joystick Bele- gung [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 62: Inbetriebnahme

    • Motorhaube Am Fahrzeug sind Aufstiegshilfen angebracht. Die Aufstiegshilfen sind fest mit dem Fahrzeug verbunden. Vor dem Verlassen des Fahrzeugs kontrollieren, ob die Türen und Scheiben der Kabine geschlossen sind. Abb. 43: Einsteigen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 63: Türen Öffnen

    An der Innenseite der Tür befindet sich ein Bügel. Damit kann die Kabi- nentür von innen geschlossen werden. Bügel bei geöffneter Tür nach innen ziehen. Tür rastet im Türschloss ein. ð Tür ist geschlossen. Abb. 46: Tür von innen schließen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 64: Tür Von Außen Schließen

    Seitenscheibe geöffnet zu arretieren. Tür Arretierung lösen Hebel der Entriegelung von innen bewegen. ð Arretierung ist gelöst. Tür nach vorn klappen. Tür im Türschloss einrasten. ð Tür ist geschlossen. Abb. 48: Arretierung lösen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 65 Seitenscheibe aufstellen Die Seitenscheiben können in leicht geöffnetem Zustand aufgestellt. Da- Abb. 50: Seitenscheibe öffnen und zu Hebel 1 einrasten. Vor dem Verlassen des Fahrzeugs kontrollieren, arretieren dass Türen, Seitenscheiben und Heckscheibe geschlossen sind. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 66: Bedienerplatz Einrichten

    Bediener des Fahrzeugs auf dem Sitz Platz genommen hat. Wenn der Bediener den Sitz verlässt, werden nach fünf Sekunden der Fahrantrieb und die hydraulischen Funktionen deaktiviert, auch wäh- rend der Fahrt. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 67 Dies kann zu Unfällen mit schweren Verletzungen oder Tod führen. ► Sicherheitsgurt einstellen, bevor das Fahrzeug in Betrieb genommen wird. ► Durch Zugprobe kontrollieren, dass das Gurtschloss eingerastet ist. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 68: Sicherheitsgurt Anlegen

    Das Einstellen des Lenkrads während des Betriebs kann zu Unfällen mit schweren Verletzungen oder Tod führen. ► Lenkrad einstellen, bevor das Fahrzeug in Betrieb genommen wird. ► Sicherstellen, dass der Hebel zum verstellen des Lenkrads eingeras- tet ist. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 69: Spiegel Einstellen

    ► Sichtfeld durch geeignete Maßnahmen (z. B. Einweiser oder Kame- ra) sicherstellen. Das Sichtfeld beschreibt den sichtbaren Bereich den der Bediener vom Sitz aus einsehen kann. Zur Unterstützung können Spiegel oder Kamera- systeme am Fahrzeug angebracht sein. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 70: Rückspiegel Einstellen

    Display 5.3.1 Übersicht: Display 1 Anzeige mit Symbolen für zusätzliche Informationen 2 Anzeige für Motortemperatur 3 Anzeige für Betriebsstunden 4 Anzeige für Drehzahl 5 Anzeige für Füllstand des Dieseltanks Abb. 56: Display Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 71: Informationen Im Display Ablesen

    2 wird das Symbol zusammen mit der Zahl 2 ange- zeigt. Anzeige für Blinker am Anhänger • Beim Einschalten der Zündung zeigt das Display kein Symbol an. • Symbol blinkt bei eingeschaltetem Blinker und verbun- denem Anhänger. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 72: Bedeutung Der Warnleuchten Und Kontrollleuchten

    Warnleuchten warnen vor Schäden am Fahrzeug. Leuchtet eine Warn- leuchte während des Betriebs auf, Fahrzeug sofort abstellen und eine au- torisierte Fachwerkstatt kontaktieren. Die Warnleuchten und Kontrollleuchten leuchten nach Einschalten der Zündung zum Selbsttest auf. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 73 Elektronik des Motors - Motor abstellen, falls der Motor nicht von selbst abschaltet. • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Informationen einholen auf Seite [} 219]. – Autorisierte Fachwerkstatt kontaktieren. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 74: Anzeige Für Fehlermeldungen Im Display

    • Fahrzeugbeleuchtung auf Seite [} 106] 5.3.4 Anzeige für Fehlermeldungen im Display Im Display können ggf. Fehlermeldungen in Form von Symbolen erschei- nen. siehe Betriebs- Für eine detaillierte Beschreibung der Fehlermeldungen: störungen auf Seite 216 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 75 Motor abstellen und Rücklauffilter von autorisierter Fach- werkstatt wechseln lassen. Dieselpartikelfilter (DPF) austauschen Das Symbol erscheint, wenn der Dieselpartikelfilter aus- getauscht werden muss. Motor abstellen und Dieselpartikelfilter von autorisierter Fachwerkstatt wechseln lassen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 76: Fehlermeldungen Mit Fehlercode

    Fahrzeug erst nach Beseitigung des Fehlers wieder in Betrieb neh- men. Abb. 60: Fehlermeldungen im Dis- Falls der Motor von selbst abschaltet, liegt ein kritischer Fehler im Motor play mit Fehlercode oder der Motorelektronik vor. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 77: Fahrzeug In Betrieb Nehmen

    ► Motor ca. drei Minuten im Leerlauf laufen lassen. Anschließend Drehzahl langsam steigern. ► Während den ersten 100 Betriebsstunden Motor nicht voll belasten. ► Keine zusätzlichen Starthilfen (z. B. Startpilot) verwenden. ► Autorisierte Fachwerkstatt kontaktieren, wenn der Motor nicht startet. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 78: Einfahrzeit

    Vorzeitiges Unterbrechen des Stromkreislaufs kann zu Schäden am Motor und an der Motorvorwärmung führen. ► Batterietrennschalter nicht bei laufendem Motor betätigen. ► 120 Sekunden warten nachdem der Motor abgestellt wurde, bevor der Batterietrennschalter betätigt wird. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 79: Motor- Und Hydraulikölvorwärmung

    Kabel und Leitungen können zu Stromschlägen führen, die Tod oder schwere Verletzungen zur Folge haben können. ► Die Motor- und Hydraulikölvorwärmung ausschließlich in trockenen Räumen betreiben. ► Defekte Kabel sofort ersetzen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 80 ü 230 Volt Stromnetz ü Absicherung maximal 16 Ampere ü Fehlerstrom-Schutzschalter ü Schutzkontakt-Steckdose ü Karosserie und der Schutzleiter der Steckdose müssen unbedingt lei- tend miteinander verbunden sein. ▪ Motor- und Hydraulikölvorwärmung anschließen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 81: Motor Starten

    ð Die Kontrollleuchten müssen erlöschen. Falls eine der Warnleuchten oder Kontrollleuchten beim Startvorgang nicht erlischt (außer der für die Parkbremse), Motor sofort abstellen und den Grund von einer autorisierten Fachwerkstatt überprüfen lassen! Abb. 63: Zündschlüssel drehen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 82: Motor Vorglühen

    Zündschlüssel deaktiviert werden. Bei der Ausstattung des Fahrzeugs mit Wegfahrsperre sind im Lieferum- fang enthalten: • Wegfahrsperre im Fahrzeug eingebaut. • Zwei codierte blaue Zündschlüssel. • Ein roter Masterschlüssel. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 83 Wird der Zündschlüssel stecken gelassen, wird die Wegfahrsperre nicht aktiviert. Parkbremse betätigen. Motor abstellen, Zündung in Stellung 0 bringen. Zündschlüssel abziehen. ð Die Wegfahrsperre wird nach 30 Sekunden aktiviert. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 84: Wegfahrsperre Deaktivieren

    Eine Unterbrechung der Versorgungsleitung oder anderer Steuerlei- tungen führt nicht zu einer Deaktivierung der Wegfahrsperre oder zum Löschen von Daten (z.B. Datencodes). Alle relevanten Daten werden in einem nichtflüchtigen Speicher ge- speichert Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 85: Motor Stoppen

    Ladeanlage auf den Boden absenken. Fahrzeug mit Parkbremse sichern. Alle elektrischen Verbraucher ausschalten. Motor ca. drei Minuten im Leerlauf laufen lassen. Zündschlüssel in Stellung 0 bringen. Zündschlüssel abziehen. Abb. 66: Zündschlüssel in Stellung 0 bringen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 86: Motor Mit Starthilfe Starten

    ð Die Kontrollleuchten im Display müssen leuchten. ð Leuchten die Kontrollleuchten nicht, liegt ein Fehler in der Fahr- zeugelektrik vor oder die Batterie ist defekt. Leuchten die Kontrollleuchten nicht, keine Starthilfe durchführen. Autorisierte Fachwerkstatt aufsuchen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 87 Mindestens 30 cm Abstand zur Batterie einhalten. Batterietrennschalter einschalten. Motor des Fahrzeugs mit der entladenen Batterie starten. ð Springt der Motor des Fahrzeuges nicht nach 15 Sekunden an, eine Minute warten und Vorgang wiederholen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 88 Das schwarze Starthilfekabel 4 vom Minuspol der stromgebenden Batterie abklemmen. Das rote Starthilfekabel 2 vom Pluspol der stromgebenden Batterie abklemmen. Das rote Starthilfekabel 2 vom Pluspol der entladenden Batterie ab- klemmen. Geöffnete Batteriepoloabdeckungen wieder schließen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 89: Bedienung

    Lose Gegenstände in der Kabine oder verschmutze Pedale können die Funktion des Pedals beeinträchtigen und zu Unfällen mit schweren Ver- letzungen oder Tod führen. ► Pedale sauber halten. ► Keine Gegenstände im Bereich der Pedale ablegen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 90: Funktion Inchen

    Die Parkbremse darf während der Fahrt nur im Notfall und bei ausgefalle- ner Betriebsbremse eingesetzt werden. Es besteht Verletzungsgefahr. ► Im Normalbetrieb das Brems-Inchpedal zum Bremsen verwenden. ► Nur im Notfall die Parkbremse während der Fahrt aktivieren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 91 Hebel leicht in Richtung X nach oben ziehen und Knopf K mit dem Daumen drücken. ð Raste vom Hebel ist gelöst. Hebel komplett nach unten drücken. ð Kontrollleuchte erlischt. ð Parkbremse ist gelöst. Abb. 70: Bedienhebel für Parkbrem- [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 92: Lenken

    Die Betätigung der Lenkung erfordert dann aber größere Kräfte und die Lenkung funktioniert nur langsam. Dieser Um- stand ist besonders beim Abschleppen des Fahrzeugs zu berücksichti- gen. Die Abschleppgeschwindigkeit an das veränderte Lenkverhalten an- passen (Schrittgeschwindigkeit)! Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 93: Fahren

    ð Die Fahrstufe wechselt vom Kriechgang in den Schnellgang bzw. vom Schnellgang in den Kriechgang. ð Symbole bzw. werden im Display angezeigt. Beim Neustart des Fahrzeugs ist automatisch die zuletzt gewählte Fahr- stufe eingeschaltet. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 94: Fahrtrichtung Wählen

    ð Symbol  erscheint im Display. ð Fahrtrichtung vorwärts eingeschaltet. ▪ Schalter in Stellung II bringen. ð Symbol  erscheint im Display. ð Optional ertönt ein Warnton. ð Fahrtrichtung rückwärts eingeschaltet. Abb. 72: Fahrtrichtung umschalten Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 95: Fahrzeug Mit Pedal Beschleunigen

    • die hydraulischen Funktionen des Anbauwerkzeugs, • die Fahrgeschwindigkeit. Je weiter das Pedal betätigt wird, desto mehr erhöht sich die Motordreh- zahl. Die erreichbare Geschwindigkeit hängt von der Gangart ab. Abb. 73: Gaspedal in der Kabine [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 96: Fahrzeug Mit Handgas Beschleunigen

    Brems-Inchpedal betätigt werden muss. ▪ Bedienrad in Richtung I bewegen. ð Fahrgeschwindigkeit nimmt ab. ▪ Bedienrad in Richtung II bewegen. ð Fahrgeschwindigkeit nimmt zu. Abb. 75: Handinchung bedienen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 97: Fahrzeug Bremsen, Anhalten Und Parken

    Pedal weiter betätigen. ð Fahrzeug hält an. Schalter für die Fahrtrichtung in Nullstellung bringen. ð Fahrantrieb ist in Neutralstellung. Parkbremse anziehen. ð Kontrollleuchte Parkbremse leuchtet im Display. ð Fahrsperre ist aktiviert. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 98 • Kraftstoff auffüllen. • Alle Flüssigkeitsstände kontrollieren ggf. nachfüllen. • Fahrzeug gegen unbefugtes Benutzen sichern. – Zündschlüssel abziehen. – Scheiben schließen. – Türen, Verschlussdeckel der Tanks und Motorhaube abschließen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 99: System Zur Abgasnachbehandlung Bedienen

    Regeneration des Systems zur Abgasnachbehandlung läuft. Das System zur Abgasnachbehandlung kann sonst beschädigt werden. DON‘T STOP siehe Abgasnachbehandlung auf Seite Zur Beschreibung und Bedienung: ENGINE ® r . : Abb. 78: Aufkleber Motorregenerati- [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 100: Auf Öffentlichen Straßen Fahren

    ► Verbogene, angerissene oder anderweitig beschädigte Gabelzinken dürfen nicht verwendet werden. ► Vor dem Arbeiten sicherstellen, dass die Gabelzinken am Gabelträ- ger sicher verriegelt sind. ► Vor dem Verlassen des Fahrzeugs Palettengabel auf dem Boden ab- senken. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 101 Funktion der Anhängerbeleuchtung sicherstellen, die Anhänge- und Stützlasten der Anhängerkupplung beachten und die Lasten auf dem Anhänger gegen Verrutschen gesichert sind. 13) Sicherheitsgurt anlegen. 14) Gefahrloses Abfahren sicherstellen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 102: Mit Anhänger Fahren

    Die entsprechenden nationalen Bestimmungen sind zu beachten und an- zuwenden. Zusätzlich folgende Punkte beachten: • Die zulässigen Anhängelasten und Stützlasten beachten. • Die Drehbarkeit der Anhängerkupplung sicherstellen. • Regelmäßige Wartungsarbeiten an der Anhängerkupplung durchfüh- ren bzw. durchführen lassen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 103 Bolzen mit Hebel II um 90° drehen. Bolzen herausziehen. Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren. Bolzen einführen und mit dem Hebel um 90° drehen. ð Anhänger ist an die Rangierkupplung angekuppelt. Abb. 79: Rangierkupplung entriegeln [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 104: Automatische Anhängerkupplung Bedienen

    ð Der Anhänger ist im Zugmaul verriegelt. Abb. 80: Automatische Anhänger- Korrekte Verriegelung prüfen. kupplung Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden. Anhängersicherungen (z. B. Vorlegekeil, Stützrad) entfernen. ð Der Anhänger ist angekuppelt und angeschlossen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 105 Beispiel notwendig sein, wenn ein Abschleppseil in die Anhänge- kupplung eingehängt werden soll. ▪ Hebel 2 nach unten drücken. ð Der Auslöseabzug wird manuell aktiviert. Der Bolzen der Anhänge- kupplung schließt automatisch. Abb. 81: Automatische Anhänger- kupplung schließen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 106: Beleuchtung Und Signalanlage

    ð Abblendlicht ist eingeschaltet. 6.5.3 Blinker bedienen ▪ Lenkstockschalter in Richtung I bringen. ð Kontrollleuchte  blinkt. ð Blinker rechts blinkt. ▪ Lenkstockschalter in Richtung II bringen. ð Kontrollleuchte  blinkt. ð Blinker links blinkt. Abb. 84: Blinker bedienen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 107 Die Rundumleuchte mit dem dargestellten Schalter bedienen. Der Schal- ter verfügt über zwei Schalterstellungen. ▪ Schalter in Stellung I bringen. ð Rundumleuchte ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð Rundumleuchte ist ausgeschaltet. Abb. 87: Rundumleuchte bedienen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 108: Arbeitsscheinwerfer Bedienen

    Die Arbeitsscheinwerfer hinten werden über einen Schalter in der Schal- terleiste im Dach der Kabine bedient. ▪ Schalter in Stellung I bringen. ð Arbeitsscheinwerfer hinten sind eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð Arbeitsscheinwerfer hinten sind ausgeschaltet. Abb. 90: Arbeitsscheinwerfer hinten bedienen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 109: Scheibenwaschanlage

    ü Sperre S im Schalter nach unten drücken. ▪ Schalter in Stellung II bringen. ð Scheibenwaschanlage ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. Abb. 93: Schalter für Scheibenwi- scher hinten ð Scheibenwischer und Scheibenwaschanlage sind ausgeschaltet. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 110: Heizung, Lüftung Und Klimaanlage

    Kabine beheizt. Kabine belüften Die Kabine kann bei abgeschalteter Heizung mit dem Gebläse oder über die Seitenscheiben belüftet werden. Seitenscheiben und Türen im geöff- neten Zustand immer arretieren. Abb. 96: Übersicht der Belüftungsdü- Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 111 Die Temperatur stufenlos über den Drehschalter 2 regeln. Schalter 1 in Stellung I bringen. Drehschalter 2 im Uhrzeigersinn drehen. ð Temperatur sinkt. ▪ Drehschalter 2 gegen den Uhrzeigersinn drehen. ð Temperatur steigt. Abb. 97: Bedienelemente der Klima- anlage [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 112: Heckscheibenheizung Bedienen

    Bis 1000 Volt 1 m Über 1000 Volt bis 110 Kilovolt 3 m Über 110 Kilovolt bis 220 Kilovolt 4 m Über 220 Kilovolt 5 m Unbekannte Nennspannung 5 m Wenn Zweifel über die Nennspannung bestehen, den Mindestabstand von fünf Metern einhalten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 113: Ladeanlage Mit Joystick Bedienen

    Hebel in Richtung II bewegen. ð Ladeanlage hebt sich. ▪ Hebel in Richtung III bewegen. ð Anbauwerkzeug kippt aus. ▪ Hebel in Richtung IV bewegen. Abb. 100: Ladeanlage mit Joystick ð Anbauwerkzeug kippt ein. bedienen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 114: Sperrfunktion Für Den Joystick Verwenden

    Differential weiterhin gesperrt sein. ► Differentialsperre nur bei Geradeausfahrt einschalten. ► Vor Kurvenfahrt sicherstellen, dass die Differentialsperre gelöst ist. ► Durch leichte Lenkbewegungen in beide Richtungen oder durch Wechseln der Fahrtrichtung die Differentialsperre lösen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 115: Schwimmstellung Einschalten

    über das Fahrzeug führen. Dadurch können Unfälle verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Schwimmstellung nicht bei angehobener Ladeanlage einschalten. ► Schwimmstellung nur einschalten, wenn die Ladeanlage auf dem Boden aufliegt. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 116: Schwimmstellung Mit Senkbremsventilen Einschalten

    Nachdem die Arbeiten mit der Schwimmstellung beendet sind, Schalter in Stellung 0 bringen. 6.8.6 Ladeschwingendämpfung bedienen HINWEIS Gefahr technischer Schäden am Hydrauliksystem! ► Ladeschwingendämpfung nur für Transportfahrten einschalten. ► Ladeschwingendämpfung bei Ladearbeiten ausschalten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 117: Ladeanlage Bei Motorausfall Absenken

    ► Ladeanlage unmittelbar und vorsichtig bis zum Boden absenken, sollte es zu einem Ausfall der Energieversorgung am Fahrzeug kom- men. ► Einzelne Steuerkreise der Arbeitshydraulik durch Betätigen des Joy- sticks drucklos machen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 118: Fahrzeug Mit Senkbremsventilen

    Zündschlüssel in Stellung I bringen. ð Kontrollleuchten leuchten auf. Schalter 1 in Stellung I bringen. Ladeanlage mit dem Joystick über die Funktion Senken absenken. Abb. 107: Notabsenkung mit Senk- bremsventilen ð Ladeanlage senkt sich bis zum Boden ab. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 119 ► Ladeanlage während der Fahrt so nah am Boden wie möglich halten. ► Zugelassene Nutzlasten nicht überschreiten. ► Fahrgeschwindigkeit an Umgebungsverhältnisse und zu ladendem Material anpassen. ► Kabinentüren schließen. ► Sicherheitsgurt anlegen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 120: Zulässige Anbauwerkzeuge

    Verletzungen oder Tod führen können. ► Arbeiten sofort unterbrechen, wenn Personen den Gefahrenbereich betreten. ► Spiegel korrekt einstellen. Sichthilfen z. B. Kamera verwenden. ► Bei Rückwärtsfahrt besonders vorsichtig arbeiten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 121 Beide Aufnahmebolzen 1 müssen in den vorgesehenen Aufnahmeha- ken 2 verankert sein. Beide Verriegelungsbolzen 3 müssen in den vorge- sehenen Bohrungen 4 am Anbauwerkzeug sichtbar sein. Zur Kontrolle zusätzlich das Anbauwerkzeug auf den Boden drücken. Abb. 109: Anbauwerkzeug verriegelt [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 122: Hydraulikanschlüsse Vom Druck Entlasten

    Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy- drauliksystem gelangen und dort Schäden verursachen! ► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen. ► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen. ► Fehlende Schutzkappen ersetzen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 123 ð Hydraulikanschlüsse dürfen sich nicht lösen. Kontrollieren, ob das Hydrauliksystem des Anbauwerkzeugs sowie die Hydraulikanschlüsse dicht sind. ð Hydraulikanschlüsse sind angekuppelt. Zum Arbeiten mit Anbauwerkzeugen: siehe Hydraulikanschlüsse vorne bedienen auf Seite 126 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 124: Anbauwerkzeuge Abkuppeln

    ► Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhal- ten. ► Anbauwerkzeuge nur auf festem und ebenem Untergrund abstellen. ► Anbauwerkzeuge mit beweglichen Teilen (z.B. Greiferschaufel) schließen. ► Sicherstellen, dass das Anbauwerkzeug sicher steht, ggf. vorgese- hene Stützen verwenden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 125: Hydraulikanschlüsse Vorne Bedienen

    Seite 123 Optional können folgende Hydraulikanschlüsse an der Ladeanlage instal- liert sein: • Zusätzliche Hydraulikanschlüsse vierter Steuerkreis • Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung • Hydraulikanschlüsse High Flow • Hydraulikanschlüsse Multi-Schnellkupplung [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 126: Hydraulikanschlüsse Mit Bedienrad Bedienen

    Das Bedienrad braucht dann nicht ständig betätigt wer- den. Diese Funktion ist für bestimmte Anbauwerkzeuge notwendig, die einen Hydraulikölmotor besitzen, der mit einem dauerhaften Ölstrom ver- sorgt werden muss, z. B. Kehrbesen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 127 ð Dauerbetrieb ist wieder aktiviert. Dauerbetrieb der Hydraulikanschlüsse ausschalten Wir der Dauerbetrieb nicht mehr benötigt, wie folgt vorgehen: ▪ Schalter in Stellung 0 bringen. ð Symbol erlischt im Display. ð Funktion Dauerbetrieb ist deaktiviert. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 128: Zusätzliche Hydraulikanschlüsse Bedienen

    Bedienrad 1 mehrmals hin und her bewegen. ð Die Hydraulikanschlüsse an der Ladeanlage sind drucklos. Zusätzliche Hydraulikanschlüsse ankuppeln und abkuppeln siehe Hydraulikan- Zum Hydraulikanschlüsse ankuppeln und abkuppeln, schlüsse ankuppeln und abkuppeln auf Seite 123 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 129: Hydraulikanschlüsse Multi-Schnellkupplung Bedienen

    Roten Sicherungsknopf hineindrücken. ð Verschlussbügel ist entriegelt. Verschlussbügel umlegen. Gegenstück vom Anbauwerkzeug abnehmen. Schutzklappe schließen, damit die Hydraulikanschlüsse nicht ver- schmutzen. Verschlussbügel umlegen. ð Roter Sicherungsknopf rastet ein. ð Hydraulikanschlüsse sind abgekuppelt. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 130: High-Flow Ein- Und Ausschalten

    Förderung der Ölmenge. Dieser Dauerbe- trieb führt zur Erhitzung des Hydrauliksystems. ▪ Schalter in Stellung I bringen. ð High-Flow ist eingeschaltet. ▪ Schalter in Stellung 0 bringen. ð High-Flow ist ausgeschaltet. Abb. 120: Hydraulikanschlüsse High- Flow bedienen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 131: Hydraulikanschlüsse Druckloser Rücklauf Und Leckölleitung

    Leckölleitung befindet sich vorn an der Ladeanlage an Po- sition 2. Zum Ankuppeln und Abkuppeln von Drucklosem Rücklauf und Lecköllei- tung: siehe Hydraulikanschlüsse ankuppeln und abkuppeln auf Seite 123 Diese Hydraulikanschlüsse müssen zum Kuppeln nicht vom Druck ent- lastet werden. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 132: Hydraulikanschlüsse Hinten Bedienen

    Heck 6.10.2 Hydraulikanschlüsse am Heck doppeltwirkend Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs angebaut werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahr- zeugs erforderlich. Abb. 123: Hydraulikanschlüsse am Heck Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 133 ▪ Schalter in Stellung II bringen. ð Hydraulikanschluss 4 ist Rücklauf, Hydraulikanschluss 3 ist Drucksei- Abb. 125: Hydraulikanschlüsse am Heck im Dauerbetrieb bedienen ▪ Schalter in Stellung 0 bringen. ð Hydraulikanschlüsse am Heck sind ausgeschaltet. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 134: Hydraulikanschlüsse Am Heck Über Bedienrad Bedienen

    ▪ Schalter in Stellung 0 bringen. ð Hydraulikanschlüsse an der Ladeanlage können mit dem Bedienrad am Joystick bedient werden. Abb. 127: Umschaltfunktion: Hydrau- likanschlüsse am Heck über Bedien- rad bedienen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 135: Druckloser Rücklauf Am Heck

    Abb. 129: Steckdose an der Ladean- lage ð Symbol erscheint im Display. ð Steckdose an der Ladeanlage ist eingeschaltet. ▪ Knopf am Joystick loslassen. ð Symbol verschwindet im Display. ð Steckdose ist ausgeschaltet. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 136: Steckdose 7-Polig An Der Ladeanlage

    Bei der Option Motor- und Hydraulikölvorwärmung kann in der Kabine zu- sätzliche eine 230 Volt Steckdose installiert sein. Die maximale An- schlussleistung der Steckdose beträgt 2000 Watt. Abb. 131: Steckdose 230 Volt in der Kabine Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 137: Steckdose 3-Polig Am Heck Bedienen

    Zur Bedienung Steckdose 13-polig. Information Ob die Elektrosteckdose am Heck ein- oder ausgeschaltet ist, wird nicht durch Kontrollleuchten angezeigt. Es ist der Schalterstellung zu entneh- men, ob die Funktion aktiviert ist. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 138: Steckdose 7-Polig Am Heck

    ► Zugelassene Nutzlast nicht überschreiten. VORSICHT Unfallgefahr durch Überlastung und ruckartige Bewegungen! Überlastungen und ruckartige Bewegungen können zu Unfällen mit Ver- letzungen führen. ► Nutzlasten des Fahrzeugs beachten. ► Steuerhebel vorsichtig betätigen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 139: Niveauanzeige Für Anbauwerkzeuge

    Anbauwerkzeuge beachtet werden. Entsprechende Be- triebsanleitungen können bei Ihrem Händler bestellt werden. 6.12.3 Niveauanzeige für Anbauwerkzeuge Die Niveauanzeige für Anbauwerkzeuge ermöglicht Ihnen eine bessere Einschätzung der Kippstellung des Anbauwerkzeugs. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 140: Niveauanzeige Einstellen

    Ladeanlage 6.12.5 Leichtgutschaufel und Erdschaufel verwenden Die Leichtgutschaufel für leichte Materialien, wie z. B. Getreide, Mais und Kraftfutter, verwenden. Die Erdschaufel bei schwerem Materialien, wie z. B. Kies, Sand, Erdreich und Gestein, verwenden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 141 Zum Abladen gerade an die Abladestelle heranfahren. Anbauwerkzeug erst kurz vor der Abladestelle auf die benötigte Höhe anheben. So weit wie nötig vorwärts fahren. Abb. 136: Ladearbeiten Anbauwerkzeug auskippen. ð Das Material fällt heraus. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 142: Aushubarbeiten

    Vor erstmaliger Arbeit den Umgang mit der 4-in-1-Schaufel üben. Bestimmungsgemäße Verwendung Das Anbauwerkzeug 4-in-1-Schaufel ist zum Laden, Graben, Greifen, Planieren, Schürfen und Ausbreiten von losem Material bestimmt, z. B. Sand, Erde und Kies. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 143 Mit der 4-in-1-Schaufel können sperrige oder große Gegenstände gegrif- fen und sicher transportiert werden. Schaufel öffnen. Schaufel über dem aufzunehmenden Gegenstand platzieren. Ladeanlage absenken. Schaufel schließen. ð Aufzunehmenden Gegenstand anheben und transportieren. Abb. 140: Große, sperrige Gegen- stände greifen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 144: Pfähle Herausziehen Und Setzen

    Durch Vorwärtsfahrt Material aufnehmen. Abb. 144: Schürfarbeiten ð Material rollt sich in die Schaufel hinein und wird gleichzeitig aufge- nommen. In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm abgeschoben werden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 145 Die Palettengabel besteht aus dem Ga- belträger und den Gabelzinken. Die Gabelzinken sind immer paarweise im Lieferzustand zu benutzen. Zur Benutzung der Palettengabel muss der Bediener speziell ausgebildet sein. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 146: Abstand Der Gabelzinken Einstellen

    Zwischen Gabelträger und Gabelzinken können Finger und Hände einge- quetscht werden. ► Beim Verschieben der Gabelzinken nicht auf die Gleitfläche des Ga- belträgers fassen. ► Schutzhandschuhe tragen. Die Gabelzinken der Palettengabel sind verstellbar. Abb. 146: Abstand der Gabelzinken Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 147 ► Niemals mehrere Großballen oder Kisten gleichzeitig heben oder transportieren. ► Das Stapeln von Stückgut mit Fahrzeugen ohne Fahrerschutzdach oder Kabine ist verboten. ► Nicht unter die angehobene Ladeanlage treten. ► Anbauwerkzeug bei angehobener Ladeanlage nicht bis Anschlag einkippen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 148: Last Transportieren

    Palettengabel waagerecht stellen (4), Ladeanlage senken und Last absetzten (5). Zurückfahren bis die Palettengabel frei abgesenkt werden kann (6). ð Palettengabel absenken (7). Von der Abladestelle rückwärts wegfahren. Abb. 149: Last absetzen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 149 Verwendung des Fahrzeugs. Hierzu wird eine separate Betriebsanleitung mit dem Fahrzeug ausgeliefert. Diese Betriebsanlei- tung ist unbedingt zu beachten. Die Verwendung der Arbeitsplattform ohne die oben und in der separaten Betriebsanleitung genannten Sicherheitseinrichtungen ist ausdrücklich untersagt. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 150: Transport

    Zum Bergen des Fahrzeugs muss der Fahrantrieb kurzgeschlossen wer- den. In diesem Fall wird die Kraftübertragung auf Freilauf gestellt. Zu die- sem Zweck ist die Verstellpumpe mit Hochdruckbegrenzungsventilen mit Bypass-Funktion ausgestattet. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 151 (Ösen, Abschleppvorrichtung) am Fahrzeug anbringen. Maße und Gewichte des Fahrzeugs beachten. Bypass aktivieren Bypass deaktivieren Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich, den Motor im Leerlauf laufen lassen. Abb. 151: Bypass zum Abschleppen de-/aktivieren [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 152: Bypass Deaktivieren A4Vg56Da

    Der Fahrbetrieb ist sonst nicht möglich. ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm Schraube 2 im Uhrzeigersinn herein drehen. Schraube 2 mit einem Drehmoment von 10 Nm festziehen. Fahrantrieb auf vorsichtig auf Funktion kontrollieren. ð Fahrzeug ist nach Instandsetzung fahrbereit. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 153: Abschleppvorrichtung

    ð Das Fahrzeug kann abgeschleppt werden. Abb. 153: Abschleppvorrichtung Falls anstelle der Abschleppvorrichtung eine Automatische Anhänger- kupplung oder Rangierkupplung am Fahrzeug montiert ist, ist diese als siehe Anhängerkupplungen auf Seite Abschleppvorrichtung zu benutzen, [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 154: Verladen

    – Hilfsmittel sind z. B. rutschhemmende Unterlagen, Spanngurte und Spannketten, Klemmbalken, Schutzkissen, Netze, Kanten- schoner usw. • Beim Einsatz von Spanngurten und Spannketten sind grundsätzlich die vorhandenen Zurrpunkte zu verwenden. • Fahrgeschwindigkeit des Transportfahrzeugs anpassen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 155: Fahrzeug Verladen

    – Ölstand muss an der Max.-Markierung des Ölmessstabs sichtbar sein. Verladen vorbereiten Motor des Fahrzeugs starten. Ladeanlage soweit anheben, dass ein Berühren der Auffahrrampen mit dem Anbauwerkzeug ausgeschlossen ist. Sicherstellen, dass das Anbauwerkzeug sicher verriegelt ist. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 156: Knickpendelgelenk Blockieren

    ► Nicht die Lenkung bei blockierter Knick- Pendelgelenk betätigen. ► Fahrzeug zuerst auf dem Transportfahrzeug abstellen, dann Blockie- rung einlegen. ► Nach dem Transport zuerst Blockierung lösen, dann Fahrzeug vom Transportfahrzeug herunterfahren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 157: Sicherheitshinweise Zur Kranverladung

    Blockierung mit den Federsteckern sichern. Blockierung lösen erfolgt in umgekehrter Reihenfolge. Abb. 155: Knickpendelgelenk blo- ckieren 7.2.4 Sicherheitshinweise zur Kranverladung Nur mit den Aufklebern gekennzeichnete Kranösen zum Einhängen des Ladegeschirrs verwenden. Abb. 156: Hinweisaufkleber Kranö- [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 158: Fahrzeug Mit Kran Verladen

    ► Geprüfte, unbeschädigte und ausreichend dimensionierte Hebezeu- ge verwenden. ► Sichere Befestigung des Ladegeschirrs kontrollieren. ► Unter dem angehobenen Fahrzeug darf sich niemand aufhalten. ► Knickpendelgelenk immer blockieren, bevor das Fahrzeug angeho- ben wird. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 159: Transportieren

    Fahrzeug mit Kran vorsichtig anheben, langsam über der Ablade- stelle platzieren und vorsichtig absetzen. Transportieren 7.3.1 Fahrzeug verzurren Nur mit den Aufklebern gekennzeichnete Zurrösen zum Einhängen der Zurrgurte oder -ketten verwenden. Abb. 159: Hinweisaufkleber Zurrösen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 160: Sicherheitshinweise Zum Verzurren

    • Während des Transportierens dürfen sich keine Personen im und am Fahrzeug befinden. • Die Vorschriften zur Ladungssicherung sind zu beachten. • Witterungsverhältnisse beachten (z. B. Eis, Schnee). Abb. 160: Zurrösen am Fahrzeug Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 161 Gesamthöhe, Gesamtbreite und Gesamtgewicht seines Transportfahrzeugs inklusive des verladenen Fahrzeugs kennt. Sicherstellen, dass der Fahrer die gesetzlichen Transportbestim- mungen des Landes in dem bzw. in denen der Transport stattfin- den soll, kennt. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 162: Wartung

    Verbindungen keine Bewegungen stattfinden können. • Tritte und Haltegriffe von Schmutz reinigen, um sie in griffsicherem Zustand zu halten. Hinweise zu Werkzeugen • Nur mit funktionstüchtigem und geeignetem Werkzeug arbeiten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 163 • Ausgelaufenes Öl bzw. ausgelaufener Kraftstoff ist sofort mit Binde- mittel aufzunehmen und von anderem Abfall getrennt, umweltgerecht zu entsorgen. • Auch biologisch abbaubares, „umweltfreundliches“ Öl muss wie jedes andere Öl auch, getrennt entsorgt werden. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 164 • Motorabgase sind gesundheitsschädlich. Keine Motorabgase einat- men. • Bei Wartungs- und Inspektionsarbeiten, die in geschlossenen Räu- men bei laufendem Motor durchgeführt werden müssen, die Abgase mit einer Absauganlage absaugen und den Raum gut belüften. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 165: Wartungszugänge

    Dadurch können Quetschungen verursacht werden, die zu schweren Verletzungen oder Tod führen können. ► Motorhaube nicht bei laufendem Motor öffnen. ► Motor abkühlen lassen. ► Schutzausrüstung tragen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 166: Motorhaube Öffnen

    ð Die Motorhaube ist automatisch verriegelt und kann nur mit dem Zündschlüssel wieder geöffnet werden. Durch Ziehen am Handgriff kontrollieren, ob der Verschluss der Mo- torhaube eingerastet ist. Motorhaube mit Schlüssel abschließen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 167 Vorbereitung zum Kabine kippen Lose Gegenstände aus der Kabine entfernen. Für ausreichend Platz rechts neben dem Fahrzeug sorgen. Befestigungsschrauben 1 und 2 lösen und abschrauben. Kabinentüren schließen oder aushängen. Motorhaube öffnen. Abb. 163: Befestigungsschrauben der Kabine [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 168: Kabine Zurückkippen

    • Kabinenscheiben auf Brüche, Risse und Steinschläge kontrollieren. • Zustand der Beleuchtung und Arbeitsscheinwerfer kontrollieren. • Reifen auf eingedrungene, scharfkantige Gegenstände und Schäden kontrollieren. • Reifen auf Verschleiß kontrollieren. • Zustand aller Sicherheitsaufkleber und Warnaufkleber kontrollieren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 169: Wartungsplan

    Kühlmittelstand kontrollieren [} 189] Luftfilter reinigen [} 192] Kühler reinigen Betriebsbremse und Parkbremse auf Funk- [} 194] tion kontrollieren [} 196] Beleuchtung kontrollieren [} 210] Sitzkontaktschalter auf Funktion kontrollie- Bereifung kontrollieren [} 212] Wöchentlich Bedienpersonal [} 168] Bauteile kontrollieren [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 170 [} 199] [} 199] Hydraulische Steuerkreise auf Funktion kontrollieren [} 199] Riemen kontrollieren/spannen [} 209] Sitz kontrollieren [} 210] Sicherheitsgurt auf Funktion kontrollieren [} 211] Türen und Fenster kontrollieren [} 211] Sicherheitsaufkleber und Hinweisaufkleber kontrollieren [} 212] Bereifung kontrollieren Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 171: Nachfolgende Inspektionsintervalle

    4,9 l (6,1 l – 30 km/h) Hydraulikanlage komplett 80 l Hydrauliköl HLP ISO VG 46 Hydrauliktank 66 l Fettschmierstellen Mehrzweckfett Wasserbeständig Bremsanlage 1,0 l ATF-Öl Klimaanlage 1,05 kg Kältemittel R134a [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 172: Betriebsstoffe Für Motoren

    Füllstand Kraftstoff VORSICHT Gesundheitsgefährdung durch Kraftstoff! Kraftstoff und dessen Dämpfe sind gesundheitsschädlich. ► Kontakt mit Haut, Augen und Mund vermeiden. ► Bei Unfällen mit Kraftstoff sofort einen Arzt aufsuchen. ► Schutzausrüstung tragen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 173: Kraftstoff Tanken

    ► Ausgelaufenen, übergelaufenen oder verschütteten Kraftstoff sofort mit Bindemittel aufnehmen. ► Kraftstoff bzw. Bindemittel umweltgerecht, getrennt von sonstigen Abfällen, entsorgen. ► Beim Freisetzen von größeren Mengen Kraftstoff, zuständige Stellen benachrichtigen (z. B. Naturschutzbehörde, Feuerwehr usw.). [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 174: Wasser Ablassen

    Einen Auffangbehälter unter den Wasserabscheider stellen. Ablassschraube vom Filter lösen. Abb. 167: Lage des Wasserabschei- ð Angesammeltes Wasser läuft ab. ders Ablassschraube wieder fest anziehen. Kraftstoffsystem entlüften. Motor starten und Kraftstoff-Vorfilter auf Dichtheit kontrollieren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 175: Füllstand Bremsflüssigkeit Kontrollieren

    ð Sollte der Füllstand der Bremsflüssigkeit zwischen zwei Kontrol- len sinken, liegt ein Defekt an der Bremsanlage vor. ► Nicht mit defekten Bremsen fahren. ► Service gemäß den Serviceintervallen durchführen lassen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 176: Bremsflüssigkeit Kontrollieren

    Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 177 öffnung 1 nachgefüllt werden. ü Motorölstand wurde kontrolliert. Deckel der Einfüllöffnung für Motoröl öffnen. Motoröl nachfüllen. Motorölstand kontrollieren. Ggf. Motoröl weiter einfüllen bis die Markierung MAX erreicht ist. Einfüllöffnung verschließen. Abb. 171: Einfüllöffnung für Motoröl [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 178 Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 179 Technische Schäden durch zu geringen Füllstand! ► Füllstand entsprechend den in dieser Betriebsanleitung angegebe- nen Serviceintervallen kontrollieren bzw. auffüllen. ► Kühlmittel auffüllen, wenn zwischen den Serviceintervallen das Sym- bol  im Display erscheint. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 180: Frostschutzmittel Kontrollieren

    ► Der Füllstand des Hydrauliköls darf nie unter die Markierung MIN am Ölmessstab sinken. ► Beim Einfüllen darf die Markierung MAX am Ölmessstab nie über- schritten werden. ► Füllstand regelmäßig kontrollieren. ► Fahrzeug nicht benutzen, wenn der Füllstand nicht stimmt. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 181 Austreten von Ölspritzern verhindert. Im Belüftungsfilter befindet sich ein Ventil, das den Tank unter leichtem Druck hält. Dieser Druck entweicht, wenn der Hydrauliköleinfüllstutzen geöffnet wird. Belüftungsfilter spätes- tens alle 1.000 Betriebsstunden erneuern! [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 182: Hydrauliköl Nachfüllen

    Lenkung in beide Richtungen bis zum Anschlag betätigen. Vorgang so lange wiederholen bis die Lenkung einwandfrei und ohne Ge- räusche funktioniert. Füllstand vom Hydrauliksystem kontrollieren. Ggf. erneut Hydrauliköl nachfüllen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 183 Scheibenwischwasser nachfüllen ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt. Einfüllöffnung am Behälter öffnen. ð Ggf. Einfüllhilfe, z. B. Schlauch, verwenden. Wasser einfüllen, ggf. mit Scheibenreinigungsmittel oder Frost- schutzmittel gemischt. Einfüllöffnung verschließen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 184: Fahrzeug Und Anbauwerkzeug Schmieren

    Die Standardausführung verfügt hierbei über einen Schmiernippel, die Variante verfügt über zwei Schmiernippel. Beim Abschmieren die Lagerungen der Ladeanlage und der Hydraulikzy- linder kontrollieren. Verschlissene Lagerbuchsen müssen von einer auto- risierten Fachwerkstatt erneuert werden. Abb. 178: Schmierplan Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 185 Funktionsablauf wird dort fortgesetzt, wo er unterbro- chen wurde. Betriebsablauf Schmierzeitsteuerung Abb. 179: Positionierung der Zen- tralschmieranlage am Fahrzeug HINWEIS Eindringendes Wasser kann die Steuerung der Zentralschmieran- lage beschädigen! ► Deckel der Zentralschmieranlage immer korrekt verschließen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 186: Schmierzeiten Und Pausenzeiten

    1,5 Sekunden auf. • Während des Schmiervorgangs leuchtet die grüne LED dauerhaft. • Treten Fehler an der Zentralschmieranlage auf blinkt die rote LED. Die Original-Betriebsanleitung der Zentralschmieranlage ist zu beachten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 187: Anbauwerkzeuge Abschmieren

    Nicht mit schadhaften Anbauwerkzeugen arbeiten. Alle Schmierstellen an den Anbauwerkzeugen wöchentlich oder alle 20 Betriebsstunden mit wasserbeständigem Mehrzweckfett abschmieren. Al- le anderen beweglichen Teile mit der Ölkanne abschmieren. Abb. 183: Schmierstellen der Anbau- werkzeuge [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 188: Anhängerkupplung Abschmieren

    • Maximaler Wasserdruck 130 Bar. • Maximale Wassertemperatur 80 °C. Um Beschädigungen an Aufklebern und anderen empfindlichen Teilen zu vermeiden, die Düse des Hochdruckreinigers nicht zu dicht an das Fahr- zeug halten. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 189: Luftfilter Reinigen

    Motorhaube öffnen. 8.8.2.1 Staubventil kontrollieren HINWEIS Technische Schäden durch verschmutzen Luftfilter! ► Luftfilter entsprechend den Wartungsintervallen in dieser Betriebsan- leitung warten. ► Luftfilter reinigen, wenn zwischen Wartungsintervallen das Symbol im Display erscheint. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 190: Wartungsanzeige Für Luftfilter

    Hauptfilter austauschen, falls die Verschmutzung zu stark ist. Abb. 188: Hauptfilter ausbauen Nach dem Reinigen des Hauptfilters darf das Symbol im Display bei laufendem Motor nicht leuchten. Sollte dies trotzdem der Fall sein, den Hauptfilter austauschen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 191 • Der Schlauch darf nicht porös, rissig oder beschädigt sein. • Der Schlauch muss fest auf den Anschlussstutzen sitzen, er darf nicht von den Stutzen abrutschen. Die Befestigungsschellen müssen fest angezogen sein. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 192: Kühler Reinigen

    Folgende Bauteile reinigen: • Kühler des Motors • Zusätzliche Kühler für Hydrauliköl, sofern vorhanden • Kühler für Kraftstoff, sofern vorhanden • Lichtmaschine nur mit Druckluft reinigen! Abb. 191: Kühler mit Druckluft reini- Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 193 Klimakondensator nach vorne kippen. ð Kühler und Kondensator können gereinigt werden. Kondensator der Klimaanlage anbauen Kondensator nach hinten kippen. Halterung II zurückdrehen. Schraube I festziehen. Motorhaube schließen. ð Fahrzeug ist einsatzbereit. Abb. 192: Klimakondensator reinigen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 194: Bremssystem

    Weitere Tätigkeiten an der Bremsanlage Sämtliche Reparaturarbeiten an der Bremsanlage dürfen nur von ge- schultem Personal einer autorisierten Fachwerkstatt durchgeführt wer- den. Ausgenommen hiervon ist die Kontrolle der Bremsflüssigkeit, sowie die Funktionskontrolle der Bremse. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 195: Lenkung

    ð Lenkung ist funktionsfähig. Fahrzeug nicht in Betrieb nehmen, wenn ruckartige Bewegungen oder Geräusche festgestellt werden. Sämtliche Wartungsarbeiten an der Lenkung müssen von geschultem Personal einer autorisierten Fachwerkstatt durchgeführt werden. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 196: Verstellung Der Lenksäule Kontrollieren

    – Bremslichter • Warnblinkanlage und Blinker • Arbeitsscheinwerfer: – Arbeitsscheinwerfer an der Kabine vorne – Arbeitsscheinwerfer an der Kabine hinten – Arbeitsscheinwerfer an der Ladeanlage, sofern vorhanden – Rundumkennleuchte, sofern vorhanden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 197: Scheibenwischer Und Scheibenwaschanlage Kontrollieren

    Kurzschluss in der elektrischen Anlage durch falsche Reihenfolge beim Anklemmen und Abklemmen! ► Abklemmen: Erst Minuspol, dann Pluspol. ► Anklemmen: Erst Pluspol, dann Minuspol. Die Batterie hat eine Nennspannung von 12 Volt. Die Batteriekapazität beträgt 95 Ah. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 198: Batterie Ausbauen

    Defekt vor, der von einer autorisierten Fach- werkstatt behoben werden muss. Fahrzeug nicht in Betrieb nehmen. Zur Bedienung der Sperrfunktion des Joysticks siehe Sperrfunktion für den Joystick verwenden auf Seite 114 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 199: Motor

    Vorbereitungen zum Warten im Motorraum Fahrzeug auf tragfähigem, ebenem und trockenem Untergrund ab- stellen. Fahrzeug mit Parkbremse sichern. Ladeanlage auf den Boden absenken. Zündung ausschalten und Schlüssel abziehen. Motor abkühlen lassen. Motorhaube öffnen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 200: Riemen Kontrollieren

    Motoren mit Diesel-Oxidationskytalysator: • Motor Deutz TCD 2.9 L4 (55,4 kW): siehe Dieseloxidationskatalysator auf Seite 201 Motoren mit Dieselpartikelfilter: • Motor Deutz TCD 2.9 L04 (55,4 kW): siehe Dieselpartikelfilter Motor TCD 2.9 auf Seite 203 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 201 Bei Ausstattung des Fahrzeugs mit Diesel-Oxidationskatalysator sind für den Bediener keine Tätigkeiten notwendig. Wartungs- und Reparaturarbeiten am Diesel-Oxidationskatalysator dür- fen nur von einer autorisierten Fachwerkstatt ausgeführt werden. Abb. 198: Lage des Diesel-Oxidati- onskatalysators [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 202: Sicherheitshinweise Zum Dieselpartikelfilter

    Schäden am Dieselpartikelfilter oder am Motor führen. Aus Si- cherheitsgründen wird die Motorleistung reduziert. ► Wird die Motorleistung reduziert, sofort eine manuelle Regeneration durchführen. ► Warten bis die manuelle Regeneration abgeschlossen ist. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 203 Betriebszustände der Regeneration Während der Nutzung des Fahrzeugs lagern sich im Dieselpartikelfilter Rußpartikel ab. Diese Beladung steigt an und wird durch eine Regenera- tion aus dem Dieselpartikelfilter entfernt. Abb. 200: Kontrollleuchten im Dis- play [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 204: Betriebszustände Motor Deutz Tcd

    Die Beladung des Dieselpartikelfilters ist zu hoch. Der Motor schaltet sich alle 30 Sekunden selbstständig ab. leuchtet • Eine Regeneration bzw. Reparatur kann nur noch vom Service durchgeführt werden. blinkt leuchtet Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 205 Rußlast länger. Eine Regeneration dauert ca. 30 Minuten. Wird eine Regeneration ausgelöst, muss der Motor solange in Betrieb bleiben, bis die Regeneration beendet ist, auch wenn die Arbeit mit dem Fahrzeug schon vorher beendet wird. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 206: Automatische Regeneration Manuell Unterbrechen

    Ab einer Beladung von mehr als 161 % wird zusätzlich die Motordrehzahl auf maximal 1200 U/min begrenzt. Im Display blinkt die Kontrollleuchte schnell und die Kontrollleuchte blinkt. Der Dieselpartikelfilter muss vom Service ausgetauscht werden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 207 Schalter mindestens drei Sekunden in Stellung I gedrückt halten. ð Manuelle Regeneration wird unterbrochen. Kontrollleuchte lischt im Display. ð Manuelle Regeneration ist unterbrochen. Kontrollleuchte leuchtet im Display. ð Die Regeneration ist unterbrochen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 208: Regeneration Im Stillstand

    Kippschalter mindestens 20 Sekunden in Stellung II drücken. ð Regeneration startet. Das Fahrzeug während der Regeneration nicht bewegen. Warten bis die Kontrollleuchte  erlischt. ð Regeneration ist abgeschlossen. ð Fahrzeug kann wieder betrieben werden. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 209: Kabine

    ð Die Sitzpolsterung darf nicht zu stark verschlissen oder beschädigt sein. Werden Beschädigungen oder Defekte festgestellt, müssen diese von ei- ner autorisierten Fachwerkstatt behoben werden, bevor das Fahrzeug in Betrieb genommen wird. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 210: Sicherheitsgurt Auf Funktion Kontrollieren

    Nach 5 Sekunden Ladeanlage mit dem Joystick bedienen. ð Die Ladeanlage darf keine Bewegungen ausführen. Sollte sich die Ladeanlage trotz entlastetem Sitz bewegen, liegt ein De- fekt vor, der von einer autorisierten Fachwerkstatt behoben werden muss. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 211: Türen Und Fenster Kontrollieren

    Verletzungen führen können. ► Montagearbeiten nur von einer autorisierten Fachwerkstatt ausfüh- ren lassen. ► Schweißen oder Schneiden an Felgen ist verboten. ► Beschädigte Felgen durch Neue ersetzen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 212: Bereifung Kontrollieren

    • Ist ausreichend Profil an allen vier Rädern vorhanden? • Radmuttern auf korrekten Sitz prüfen und ggf. nachziehen. • Öl- und Fettspuren von den Reifen entfernen. • Kontrolle auf Fremdkörper an den Laufflächen. Im Zweifelsfall eine autorisierte Fachwerkstatt kontaktieren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 213: Reifen Aufpumpen

    Ventilanschluss des Füllgeräts so auf das Reifenventil setzen, dass es sicher hält. Reifen auf den vorgeschriebenen Druck aufpumpen. Ventilanschluss des Füllgerätes von dem Reifenventil entfernen. Schutzkappe auf das Reifenventil schrauben. Abb. 205: Reifendruckmanometer [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 214: Räder Wechseln

    Neues Rad ansetzen. Radschrauben handfest anziehen. Wagenheber absenken. Wechselweise die gegenüberliegenden Radschrauben mitvorge- schriebenem Drehmoment anziehen. ð Die Radschrauben nach 2 Betriebsstunden nochmals nachziehen. Ggf. wiederholen, bis sich das Anzugsmoment nicht mehr ändert. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 215 Wartung Bereifung 8.16 Anzugsdrehmomente siehe Anzugsdrehmomente Die Anzugsdrehmomente für die Bereifung: auf Seite 237 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 216: Betriebsstörungen

    Mögliche Fehler und Abhilfe am Motor Fehler/Störung Mögliche Ursache Abhilfe Motor startet nicht Parkbremse nicht betätigt. Parkbremse betätigen. Parkbremsschalter defekt. Parkbremsschalter austauschen las- sen. Anlassdrehzahl zu gering. Batterie kontrollieren und laden. Batterieklemmen auf festen Sitz kontrollieren. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 217 Werkstatt aufsu- chen Abdichtungen im Bereich des Küh- Abdichtungen kontrollieren und ggf. lers beschädigt oder verlorengegan- erneuern lassen Visco-Kupplung des Lüfters defekt Visco-Kupplung kontrollieren und ggf. erneuern lassen [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 218: Mögliche Fehler Und Abhilfe Am Fahrantrieb

    Fahrzeug hat zu wenig Leistung Inchung hängt fest Autorisierte Fachwerkstatt aufsu- chen Hand-Inchung ist betätigt Hand-Inchung ausschalten Dauerbetrieb der Hydraulikan- Dauerbetrieb der Hydraulikan- schlüsse ist eingeschaltet und läuft schlüsse ausschalten. gegen Druck Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 219: Mögliche Fehler Und Abhilfe Am Hydrauliksystem

    • Erscheint kein Fehlercode im Fahrzeugdisplay: – Motor starten und weiterfahren. • Erscheint ein Fehlercode im Fahrzeugdisplay: – Fehlercode notieren und autorisierte Fachwerkstatt kontaktieren. Abb. 207: Warnleuchten der Elektro- nik im Display [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 220: Fehlermeldungen Mit Symbol

    Das Symbol erscheint, wenn die Temperatur des Kühl- mittels zu hoch ist. 1) Motor abstellen. 2) Motor und Kühler abkühlen lassen. Abb. 208: Fehlermeldungen im Dis- play mit Symbol 3) Ggf. Kühler reinigen. Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 221: Fehlercodes

    Motordrehzahl durch einen Fehlercode ersetzt. ► Maßnahmen gemäß Fehlercodetabelle durchführen. ► Besteht der Fehler nach den Maßnahmen weiterhin, Werkstatt auf- suchen. ► Fehlercodes, die nicht aufgeführt sind, notieren und der Werkstatt mitteilen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 222 Motor sofort abstellen Motorölstand kontrollieren, ggf. Motoröl nachfüllen 0107 Luftfilter verschmutzt Luftfilter reinigen 0110 Kühltemperatur zu hoch Motor abstellen Kühlung kontrollieren 5319 Unvollständige Regeneration des Dieselpartikelfilters Manuelle Regeneration starten Werkstatt aufsuchen Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 223: Stilllegung

    Batterie lagern • Batterie ausbauen. • Batterie reinigen. • Batterie aufladen. • Batterie in einem trockenen und gut belüfteten Raum bei ca. 20 °C lagern. • Batterie vor dem Einbauen wieder aufladen. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 224: Motor Entkonservieren

    Betrieb genommen und entsorgt wird. Öl und ölhaltige Abfälle nicht ins Erdreich und in Gewässer gelangen las- sen! Die verschiedenen Materialien sowie Betriebs- und Hilfsstoffe ge- trennt und umweltgerecht entsorgen! Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 225: Vor Der Entsorgung

    • Alle Teile müssen, je nach Material, an den dafür vorgesehenen Stel- len entsorgt werden. • Bei der Verwertung auf Materialtrennung achten. • Auf umweltgerechte Entsorgung von Betriebs- und Hilfsstoffen ach- ten. [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 226: Zubehör

    Die in der Tabelle angegebenen Schüttgewichte sind Richtwerte. Das tat- sächliche Schüttgewicht kann variieren. Material Schüttgewicht t/m³ Baustoffe Erde, feucht 2,10 Erde, trocken 1,50 Kalk 1,60 Mörtel 2,20 Sand, trocknen 1,65 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 227 Schnee, feucht 0,65 Streusalz 1,30 Holzscheite 0,80 Hackschnitzel 0,35 Holzpellets 0,65 Granit 1,80 Sandstein 2,40 Schiefer 2,20 Bauxit 1,40 Gips, gebrochen 1,80 Koks 0,50 Glasabfälle, gebrochen 1,40 Glasabfälle, ganz 1,00 Kompost 1,00 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 228: Last An Der Ladeanlage Ermitteln

    Punkt getrennt. 11.1.2.1 Schaufeln Leichtgutschaufel Verwendung: Lösen, Aufnehmen, Transportieren und Verladen von lo- sem Material. Materialnummer Breite in mm Inhalt in m³ Gewicht in kg 1000394543 2000 1.10 1000402784 2200 1.30 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 229: Palettengabeln

    11.1.2.3 Reinigung Kehrmaschine Verwendung: Kehren von verschiedenen Materialien auf festen Unter- gründen. Nicht für den Straßenverkehr zugelassen! Materialnummer Breite in mm Inhalt in m³ Gewicht in kg 1000394545 2050 1000394546 2300 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 230: Technische Daten

    12.1.1 Abmessungen des Fahrzeugs Abb. 211: Maßblatt für das Fahrzeug Pos. Benennung Wert in Gesamtlänge mit Standardschaufel 5422 Gesamtlänge mit Palettengabel 5965 Gesamtlänge ohne Anbauwerkzeug 4672 Achsmitte bis Schaufelbolzen 1037 Radstand 2108 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 231: Gewichte

    Rückrollwinkel bei maximaler Hubhöhe 71 ° Maximaler Auskippwinkel 45 ° Rückrollwinkel am Boden 43 ° WL52 : Alle Maße mit Bereifung 400/70R20 ET-50 BIBLOAD *Bei abweichender oder gewendeter Felge ändern sich die Maße. 12.2 Gewichte 12.2.1 Gewicht des Fahrzeugs Das Gewicht des Fahrzeugs kann bedingt durch verschiedene Ausstat- tungen variieren (z. B.

  • Seite 232: Anhängelasten Und Stützlast

    EPA Tier 4 final Bauart Reihendieselmotor Zylinderanzahl Kühlung Wasser Aufladung Turbolader Typenbezeichnung TCD 2.9 Hubraum 2925 cm³ Leistung bei Nenndrehzahl 55,4 kW 74,3 PS Maximale Nenndrehzahl 2300 U/min Maximales Drehmoment 300 Nm bei 1600 U/min Leerlaufdrehzahl 900 U/min Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 233: Elektrische Anlage

    Die Sicherungen sind in verschiedenen Sicherungskästen in der Fahrer- kabine und im Motorraum untergebracht: • In der Lenksäule • In der Konsole rechts neben dem Fahrersitz • Im Motorraum • Hauptsicherungen im Motorraum [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 234: Sicherungen In Der Lenksäule

    7,5 A F15 (15A) F7 (10A) Engine F015 Abblendlicht rechts und links 15 A F16 (15A) F8 (7,5A) F016 Fernlicht rechts und links 15 A Abb. 214: Sicherungen in der Lenk- säule Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 235: Sicherungsbelegung Der Seitenkonsole

    15 A F32 (10A) F24 (15A) Steuerelektronik 15 A Steuerelektronik 15 A Abb. 215: Sicherungen in der Seiten- Steuerelektronik 15 A konsole Steuerelektronik Zigarettenanzünder 10 A Innenbeleuchtung Kabine 10 A Rückfahrscheinwerfer 10 A [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 236: Sicherungsbelegung Im Motorraum

    Hauptsicherung zur Absicherung des Vorglührelais (F307 – 150 A). 12.5 Fahrantrieb 12.5.1 Achsen Beschreibung der Achsen Vorderachse Planetenachse, starr, am Fahrzeugrahmen ver- schraubt Hinterachse 12.5.2 Bremssystem Beschreibung der Bremse Betriebsbremse Einbauort Vorderachse Bremsflüssigkeit ATF-Öl Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 237: Luftdrucktabelle Für Die Bereifung

    ► Reifenluftdruck regelmäßig kontrollieren. Bereifung Luftdruck in bar 12.5/80-18 12.5-18 12.5-20 15.0/55-17 15.5/55-18 340/80-18 400/70-20 405/70-18 405/70-20 425/55-17 500/45-20 550/45-22.5 12.5.3.1 Anziehdrehmomente für Räder Gewinde Anzugsdrehmoment M14x1,5 150 Nm M18x1,5 285 Nm M20x1,5 400 Nm M22x1,5 500 Nm [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 238: Hydraulik

    Beschreibung und Daten der Lenkung Vollhydraulische Knickpendellenkung mit doppelt wirkendem Hydraulikzylinder Fördermenge [} 238] Arbeitsdruck 190 bar Knickwinkel 45 ° Pendelwinkel 12 ° 12.7 Emissionen 12.7.1 Abgasemissionen Zu den Abgasemissionen siehe Motordaten auf Seite 232 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...

  • Seite 239: Traglast

    Bei Wasserfüllung in den Reifen verändern sich die Nutz- und Traglasten. WL52 Gewichtsangabe in kg Zulässige Achslast je Achse 4000 Zulässige Achslast je Achse – 30 km/h 4500 Zulässige Nutzlast mit Schaufel 1346 Zulässige Traglast mit Palettengabel 1365 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...

  • Seite 240: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 241 Schließen von Hand ........ 105 Elektrische Anlage Batterie ............ 197 Warten............ 196 Batterie Endgültige Stilllegung .......... 224 Ausbauen ............ 198 Anbauwerkzeuge.......... 140 Lagern ............ 223 Starthilfe/Fremdstarten........ 87 Trennschalter ........... 79 Warten............ 198 Batterietrennschalter .......... 79 Bedienung Anbauwerkzeug.......... 121 Arbeitsscheinwerfer........ 108 Betriebsbremse .......... 90 Differentialsperre .......... 115 Fahrstufe/Gangschaltung ......... 93 Fahrtrichtungsschalter........ 94 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
  • Seite 242 Füllmengen/Spezifikationen ...... 171 Motoröl kontrollieren........ 177 Hydrauliköl............ 181 Motoröl nachfüllen .......... 177 Störungen............ 219 starten .............. 81 Vorwärmung ............. 80 Störungen............ 218 Vorwärmung ............. 80 Motor starten ............ 81 Motorschmiersystem ........... 176 Inbetriebnahme ............. 62 Voraussetzungen .......... 77 Niveauanzeige für Anbauwerkzeuge.... 140 Notabsenkung ............. 118 Joystick.............. 113 Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]...
  • Seite 243 Hydrauliksystem .......... 218 Kühlsystem............. 218 Motor .............. 218 Symbole Sicherheitshinweise.......... 18 Symbolerklärung ............. 8 Tanken .............. 173 Technische Daten Abmessungen .......... 230 Arbeitshydraulik.......... 238 Fahrhydraulik.......... 238 Gewichte ............ 231 Lenkung............ 238 Nutz- und Achslasten ........ 239 Übersicht Warnleuchten und Kontrollleuchten .... 73 Vibrationen ............ 239 [de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung...
