Bedienung

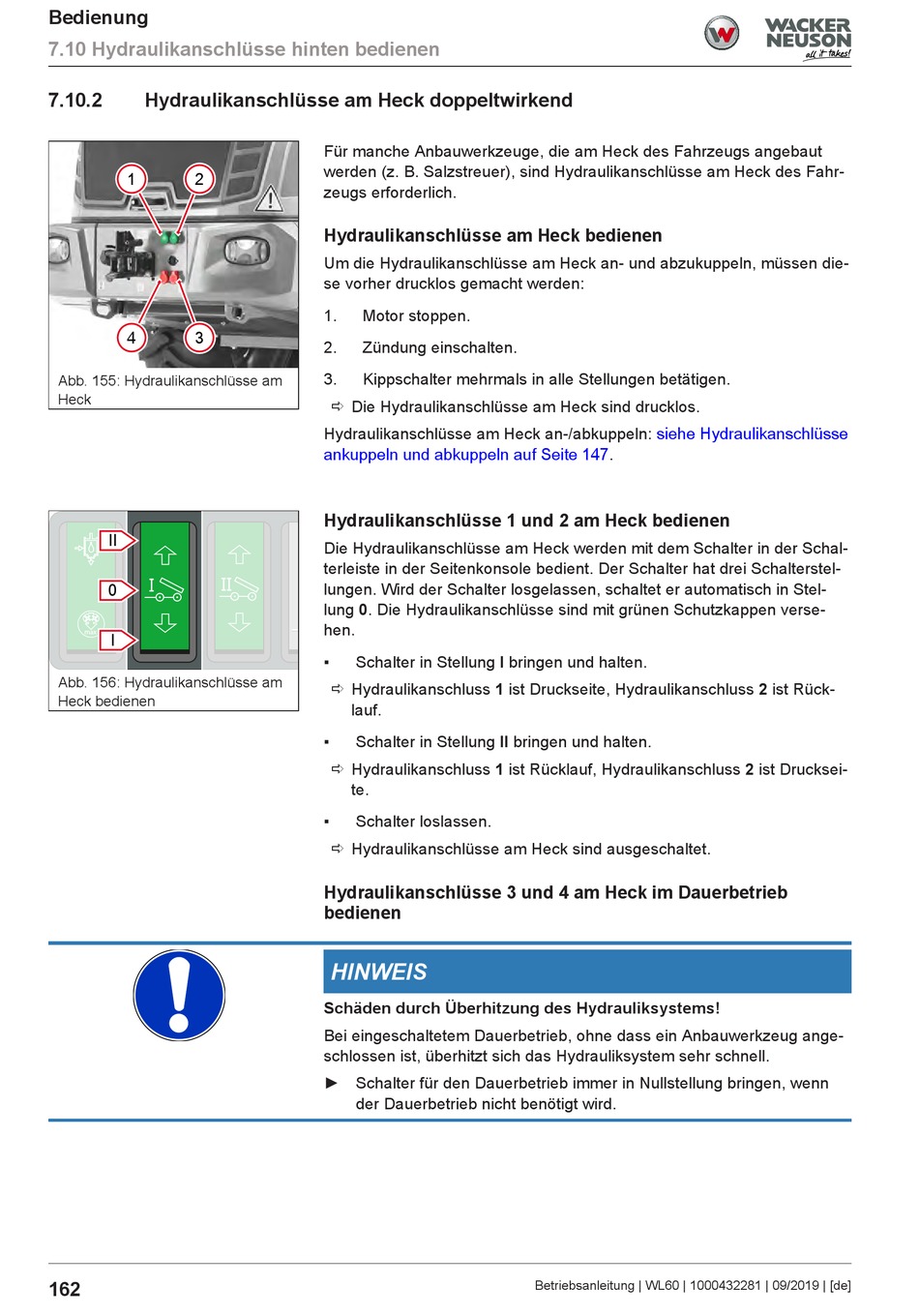

7.10 Hydraulikanschlüsse hinten bedienen
7.10.2
Hydraulikanschlüsse am Heck doppeltwirkend
1
2
4
3
Abb. 155: Hydraulikanschlüsse am
Heck
II
0
max
I
Abb. 156: Hydraulikanschlüsse am
Heck bedienen
162
Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs angebaut
werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahr-
zeugs erforderlich.
Hydraulikanschlüsse am Heck bedienen
Um die Hydraulikanschlüsse am Heck an- und abzukuppeln, müssen die-
se vorher drucklos gemacht werden:
1.
Motor stoppen.
2.
Zündung einschalten.
3.
Kippschalter mehrmals in alle Stellungen betätigen.
ð Die Hydraulikanschlüsse am Heck sind drucklos.
Hydraulikanschlüsse am Heck an-/abkuppeln:
ankuppeln und abkuppeln auf Seite
Hydraulikanschlüsse 1 und 2 am Heck bedienen
Die Hydraulikanschlüsse am Heck werden mit dem Schalter in der Schal-
terleiste in der Seitenkonsole bedient. Der Schalter hat drei Schalterstel-
lungen. Wird der Schalter losgelassen, schaltet er automatisch in Stel-
lung 0. Die Hydraulikanschlüsse sind mit grünen Schutzkappen verse-
hen.
▪
Schalter in Stellung I bringen und halten.
ð Hydraulikanschluss 1 ist Druckseite, Hydraulikanschluss 2 ist Rück-
lauf.
▪
Schalter in Stellung II bringen und halten.
ð Hydraulikanschluss 1 ist Rücklauf, Hydraulikanschluss 2 ist Drucksei-
te.
▪
Schalter loslassen.
ð Hydraulikanschlüsse am Heck sind ausgeschaltet.
Hydraulikanschlüsse 3 und 4 am Heck im Dauerbetrieb
bedienen
HINWEIS
Schäden durch Überhitzung des Hydrauliksystems!
Bei eingeschaltetem Dauerbetrieb, ohne dass ein Anbauwerkzeug ange-
schlossen ist, überhitzt sich das Hydrauliksystem sehr schnell.
► Schalter für den Dauerbetrieb immer in Nullstellung bringen, wenn
der Dauerbetrieb nicht benötigt wird.
siehe Hydraulikanschlüsse
147.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
