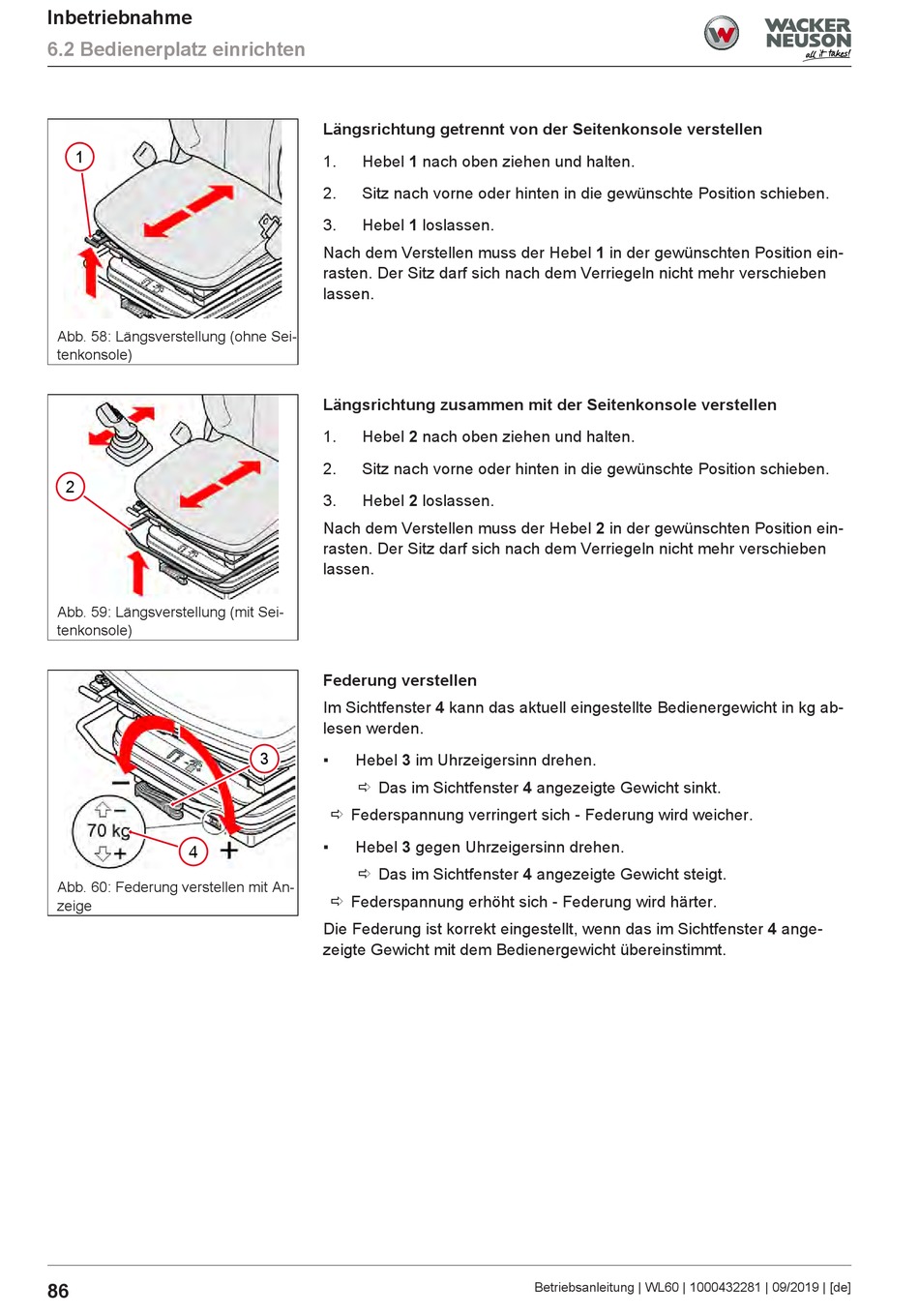

Wacker Neuson WL60 Betriebsanleitung Seite 86

Inbetriebnahme
6.2 Bedienerplatz einrichten
1
Abb. 58: Längsverstellung (ohne Sei-
tenkonsole)
2
Abb. 59: Längsverstellung (mit Sei-
tenkonsole)
4
Abb. 60: Federung verstellen mit An-
zeige
86
Längsrichtung getrennt von der Seitenkonsole verstellen
1. Hebel 1 nach oben ziehen und halten.
2. Sitz nach vorne oder hinten in die gewünschte Position schieben.
3. Hebel 1 loslassen.
Nach dem Verstellen muss der Hebel 1 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Längsrichtung zusammen mit der Seitenkonsole verstellen
1. Hebel 2 nach oben ziehen und halten.
2. Sitz nach vorne oder hinten in die gewünschte Position schieben.
3. Hebel 2 loslassen.
Nach dem Verstellen muss der Hebel 2 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Federung verstellen
Im Sichtfenster 4 kann das aktuell eingestellte Bedienergewicht in kg ab-
lesen werden.
3
▪ Hebel 3 im Uhrzeigersinn drehen.
ð Das im Sichtfenster 4 angezeigte Gewicht sinkt.
ð Federspannung verringert sich - Federung wird weicher.
▪ Hebel 3 gegen Uhrzeigersinn drehen.
ð Das im Sichtfenster 4 angezeigte Gewicht steigt.
ð Federspannung erhöht sich - Federung wird härter.
Die Federung ist korrekt eingestellt, wenn das im Sichtfenster 4 ange-
zeigte Gewicht mit dem Bedienergewicht übereinstimmt.
