Bedienung
7.8 Mit dem Fahrzeug arbeiten
7.8.5.1

Schwimmstellung mit Senkbremsventilen einschalten

0
I
1
I

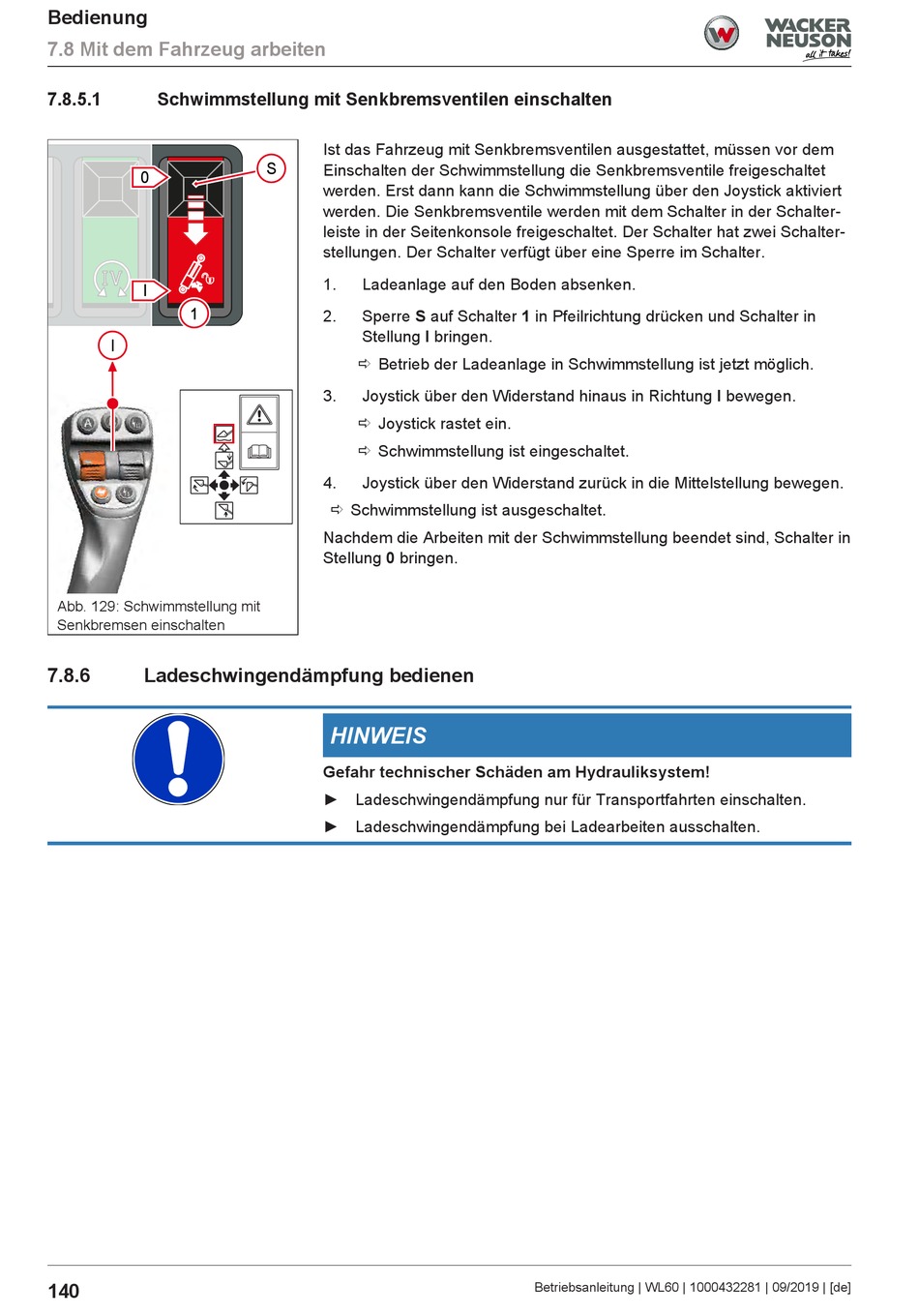

Abb. 129: Schwimmstellung mit
Senkbremsen einschalten
7.8.6 Ladeschwingendämpfung bedienen
140
Ist das Fahrzeug mit Senkbremsventilen ausgestattet, müssen vor dem
S
Einschalten der Schwimmstellung die Senkbremsventile freigeschaltet
werden. Erst dann kann die Schwimmstellung über den Joystick aktiviert
werden. Die Senkbremsventile werden mit dem Schalter in der Schalter-
leiste in der Seitenkonsole freigeschaltet. Der Schalter hat zwei Schalter-
stellungen. Der Schalter verfügt über eine Sperre im Schalter.
1. Ladeanlage auf den Boden absenken.
2. Sperre S auf Schalter 1 in Pfeilrichtung drücken und Schalter in
Stellung I bringen.
ð Betrieb der Ladeanlage in Schwimmstellung ist jetzt möglich.
3. Joystick über den Widerstand hinaus in Richtung I bewegen.
ð Joystick rastet ein.
ð Schwimmstellung ist eingeschaltet.
4. Joystick über den Widerstand zurück in die Mittelstellung bewegen.
ð Schwimmstellung ist ausgeschaltet.
Nachdem die Arbeiten mit der Schwimmstellung beendet sind, Schalter in
Stellung 0 bringen.
HINWEIS
Gefahr technischer Schäden am Hydrauliksystem!
► Ladeschwingendämpfung nur für Transportfahrten einschalten.
► Ladeschwingendämpfung bei Ladearbeiten ausschalten.
Betriebsanleitung | WL60 | 1000432281 | 09/2019 | [de]
