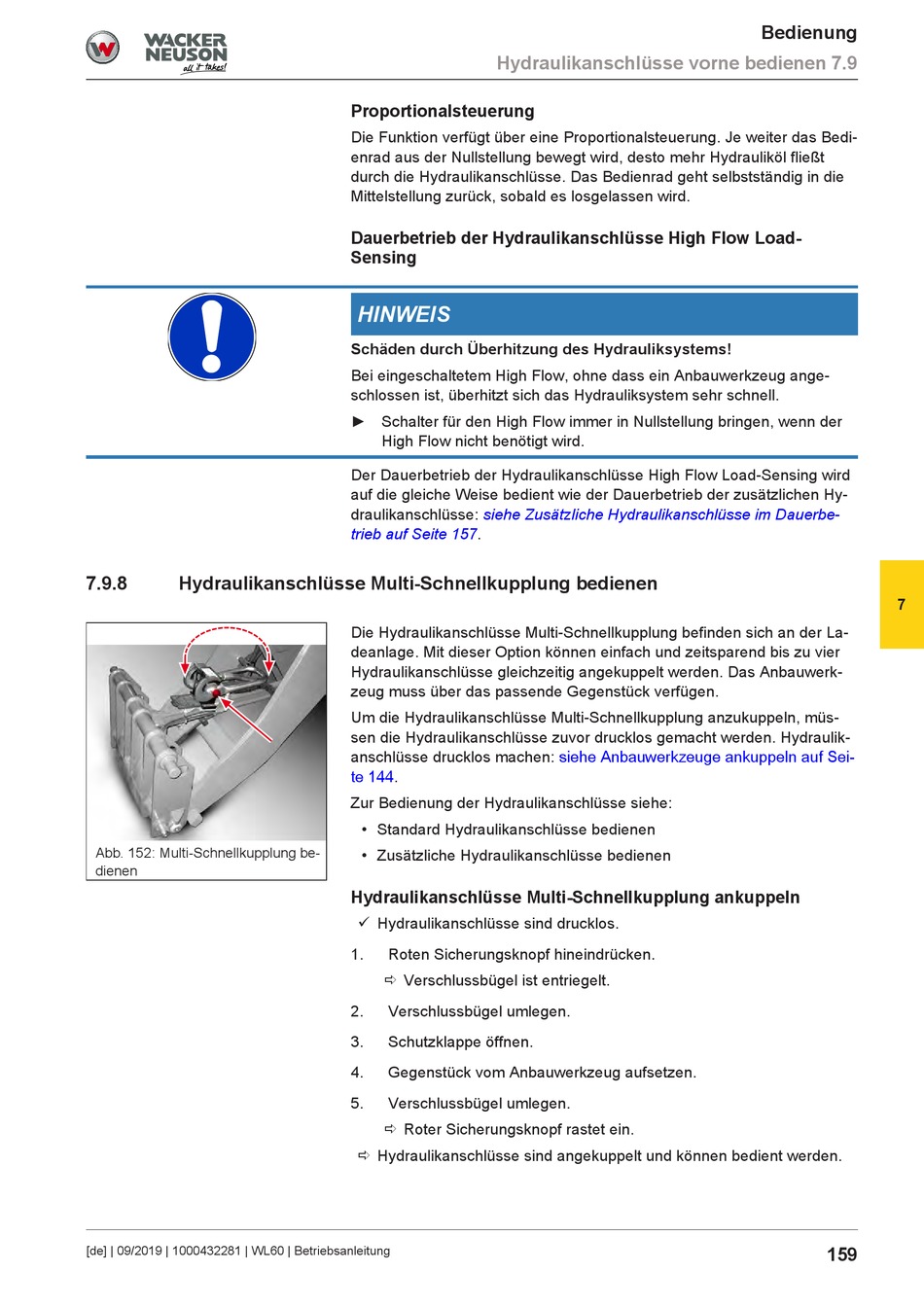

Hydraulikanschlüsse Multi-Schnellkupplung Bedienen - Wacker Neuson WL60 Betriebsanleitung

7.9.8 Hydraulikanschlüsse Multi-Schnellkupplung bedienen
Abb. 152: Multi-Schnellkupplung be-
dienen
[de] | 09/2019 | 1000432281 | WL60 | Betriebsanleitung
Hydraulikanschlüsse vorne bedienen 7.9
Proportionalsteuerung
Die Funktion verfügt über eine Proportionalsteuerung. Je weiter das Bedi-
enrad aus der Nullstellung bewegt wird, desto mehr Hydrauliköl fließt
durch die Hydraulikanschlüsse. Das Bedienrad geht selbstständig in die
Mittelstellung zurück, sobald es losgelassen wird.
Dauerbetrieb der Hydraulikanschlüsse High Flow Load-
Sensing
HINWEIS
Schäden durch Überhitzung des Hydrauliksystems!
Bei eingeschaltetem High Flow, ohne dass ein Anbauwerkzeug ange-
schlossen ist, überhitzt sich das Hydrauliksystem sehr schnell.
► Schalter für den High Flow immer in Nullstellung bringen, wenn der
High Flow nicht benötigt wird.
Der Dauerbetrieb der Hydraulikanschlüsse High Flow Load-Sensing wird
auf die gleiche Weise bedient wie der Dauerbetrieb der zusätzlichen Hy-
draulikanschlüsse: siehe Zusätzliche Hydraulikanschlüsse im Dauerbe-
trieb auf Seite 157.
Die Hydraulikanschlüsse Multi-Schnellkupplung befinden sich an der La-
deanlage. Mit dieser Option können einfach und zeitsparend bis zu vier
Hydraulikanschlüsse gleichzeitig angekuppelt werden. Das Anbauwerk-
zeug muss über das passende Gegenstück verfügen.
Um die Hydraulikanschlüsse Multi-Schnellkupplung anzukuppeln, müs-
sen die Hydraulikanschlüsse zuvor drucklos gemacht werden. Hydraulik-
anschlüsse drucklos machen:
te 144.
Zur Bedienung der Hydraulikanschlüsse siehe:
• Standard Hydraulikanschlüsse bedienen
• Zusätzliche Hydraulikanschlüsse bedienen
Hydraulikanschlüsse Multi-Schnellkupplung ankuppeln
ü Hydraulikanschlüsse sind drucklos.
1. Roten Sicherungsknopf hineindrücken.
ð Verschlussbügel ist entriegelt.
2. Verschlussbügel umlegen.
3. Schutzklappe öffnen.
4. Gegenstück vom Anbauwerkzeug aufsetzen.
5. Verschlussbügel umlegen.
ð Roter Sicherungsknopf rastet ein.
ð Hydraulikanschlüsse sind angekuppelt und können bedient werden.
siehe Anbauwerkzeuge ankuppeln auf Sei-
Bedienung
7
159
