Wartung
9.2 Wartungszugänge am Fahrzeug

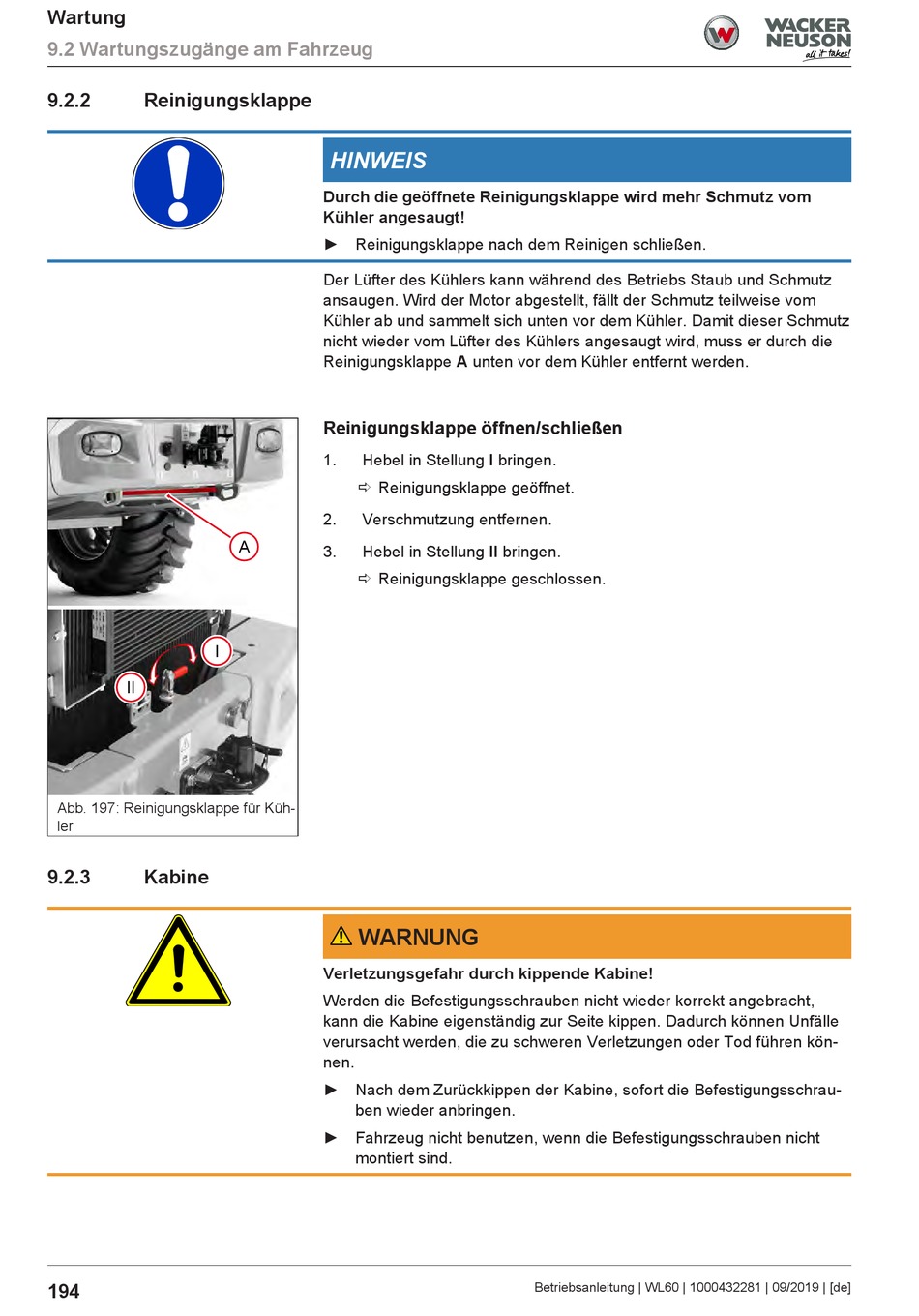

9.2.2 Reinigungsklappe
I
II
Abb. 197: Reinigungsklappe für Küh-
ler
9.2.3 Kabine
194
HINWEIS
Durch die geöffnete Reinigungsklappe wird mehr Schmutz vom
Kühler angesaugt!
► Reinigungsklappe nach dem Reinigen schließen.
Der Lüfter des Kühlers kann während des Betriebs Staub und Schmutz
ansaugen. Wird der Motor abgestellt, fällt der Schmutz teilweise vom
Kühler ab und sammelt sich unten vor dem Kühler. Damit dieser Schmutz
nicht wieder vom Lüfter des Kühlers angesaugt wird, muss er durch die
Reinigungsklappe A unten vor dem Kühler entfernt werden.
Reinigungsklappe öffnen/schließen
1. Hebel in Stellung I bringen.
ð Reinigungsklappe geöffnet.
2. Verschmutzung entfernen.
A
3. Hebel in Stellung II bringen.
ð Reinigungsklappe geschlossen.
WARNUNG
Verletzungsgefahr durch kippende Kabine!
Werden die Befestigungsschrauben nicht wieder korrekt angebracht,
kann die Kabine eigenständig zur Seite kippen. Dadurch können Unfälle
verursacht werden, die zu schweren Verletzungen oder Tod führen kön-
nen.
► Nach dem Zurückkippen der Kabine, sofort die Befestigungsschrau-
ben wieder anbringen.
► Fahrzeug nicht benutzen, wenn die Befestigungsschrauben nicht
montiert sind.
