6.10 Hydraulikanschlüsse hinten bedienen
6.10 Hydraulikanschlüsse hinten bedienen
6.10.1 Hydraulikanschlüsse am Heck
1 2
5 4 3

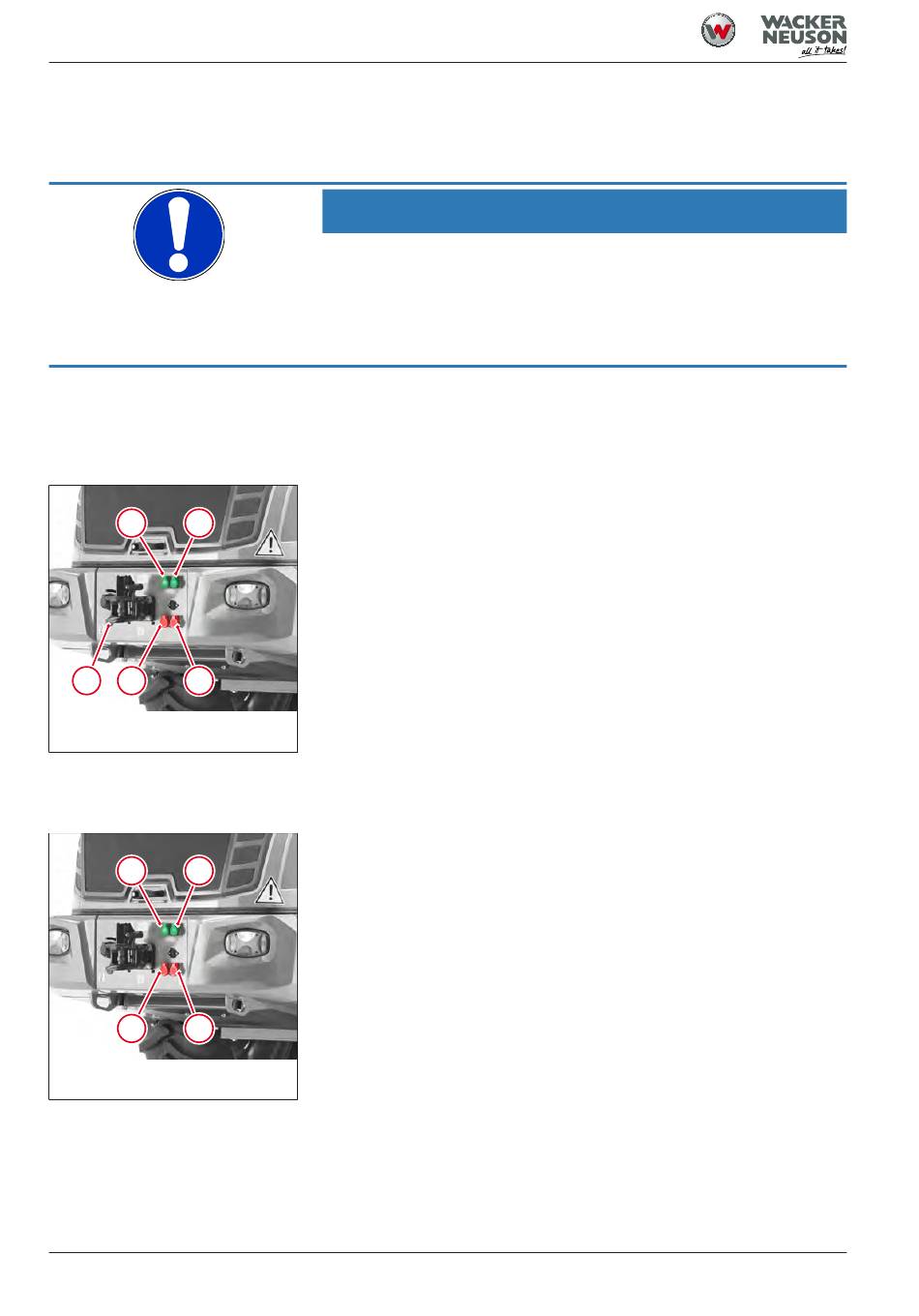

Abb. 122: Übersicht der Hydraulikan-
schlüsse am Heck
6.10.2 Hydraulikanschlüsse am Heck doppeltwirkend
1 2
4 3
Abb. 123: Hydraulikanschlüsse am
Heck
132
HINWEIS
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy-
drauliksystem gelangen und dort Schäden verursachen!
► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen.
► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen.
► Fehlende Schutzkappen ersetzen.
Das Fahrzeug kann mit Hydraulikanschlüssen am Heck ausgestattet
sein. Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs ange-
baut werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des
Fahrzeugs erforderlich.
1 Hydraulikanschluss für Steuerkreis mit Tastfunktion
2 Hydraulikanschluss für Steuerkreis mit Tastfunktion
3 Hydraulikanschluss für Steuerkreis mit Rastfunktion (Dauerbetrieb)
4 Hydraulikanschluss für Steuerkreis mit Rastfunktion (Dauerbetrieb)
5 Druckloser Rücklauf
Im nachfolgenden Abschnitt ist die Bedienung der Hydraulikanschlüsse
beschrieben.
Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs angebaut
werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahr-
zeugs erforderlich.
