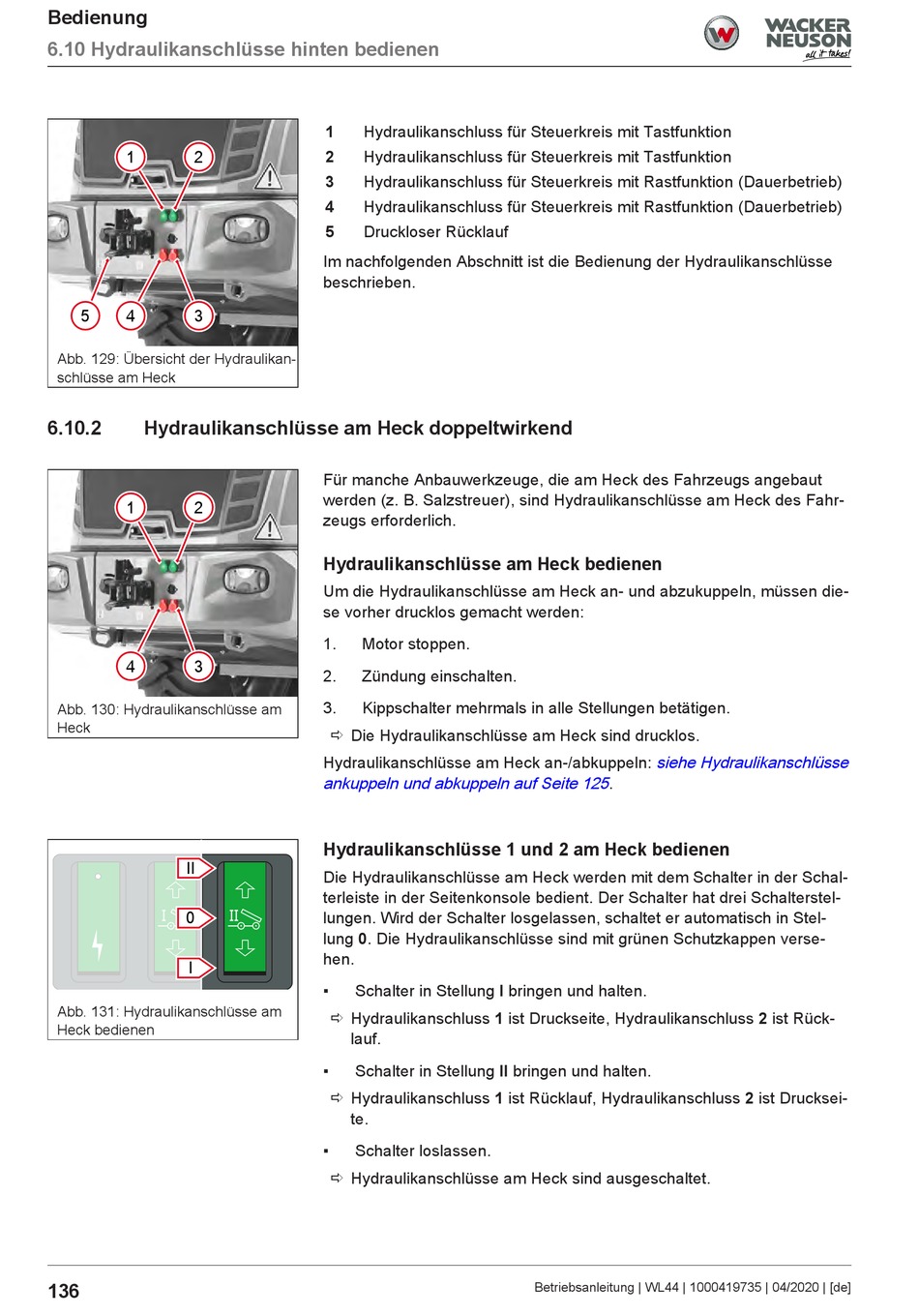

Bedienung
6.10 Hydraulikanschlüsse hinten bedienen
1 2
5 4 3
Abb. 129: Übersicht der Hydraulikan-
schlüsse am Heck
6.10.2 Hydraulikanschlüsse am Heck doppeltwirkend
1 2
4 3
Abb. 130: Hydraulikanschlüsse am
Heck
II
0
I
Abb. 131: Hydraulikanschlüsse am
Heck bedienen
136
1 Hydraulikanschluss für Steuerkreis mit Tastfunktion
2 Hydraulikanschluss für Steuerkreis mit Tastfunktion
3 Hydraulikanschluss für Steuerkreis mit Rastfunktion (Dauerbetrieb)
4 Hydraulikanschluss für Steuerkreis mit Rastfunktion (Dauerbetrieb)
5 Druckloser Rücklauf
Im nachfolgenden Abschnitt ist die Bedienung der Hydraulikanschlüsse
beschrieben.
Für manche Anbauwerkzeuge, die am Heck des Fahrzeugs angebaut
werden (z. B. Salzstreuer), sind Hydraulikanschlüsse am Heck des Fahr-
zeugs erforderlich.
Hydraulikanschlüsse am Heck bedienen
Um die Hydraulikanschlüsse am Heck an- und abzukuppeln, müssen die-
se vorher drucklos gemacht werden:
1. Motor stoppen.
2. Zündung einschalten.
3. Kippschalter mehrmals in alle Stellungen betätigen.
ð Die Hydraulikanschlüsse am Heck sind drucklos.
Hydraulikanschlüsse am Heck an-/abkuppeln:
ankuppeln und abkuppeln auf Seite 125
Hydraulikanschlüsse 1 und 2 am Heck bedienen
Die Hydraulikanschlüsse am Heck werden mit dem Schalter in der Schal-
terleiste in der Seitenkonsole bedient. Der Schalter hat drei Schalterstel-
lungen. Wird der Schalter losgelassen, schaltet er automatisch in Stel-
lung 0. Die Hydraulikanschlüsse sind mit grünen Schutzkappen verse-
hen.
▪ Schalter in Stellung I bringen und halten.
ð Hydraulikanschluss 1 ist Druckseite, Hydraulikanschluss 2 ist Rück-
lauf.
▪ Schalter in Stellung II bringen und halten.
ð Hydraulikanschluss 1 ist Rücklauf, Hydraulikanschluss 2 ist Drucksei-
te.
▪ Schalter loslassen.
ð Hydraulikanschlüsse am Heck sind ausgeschaltet.
siehe Hydraulikanschlüsse
.
