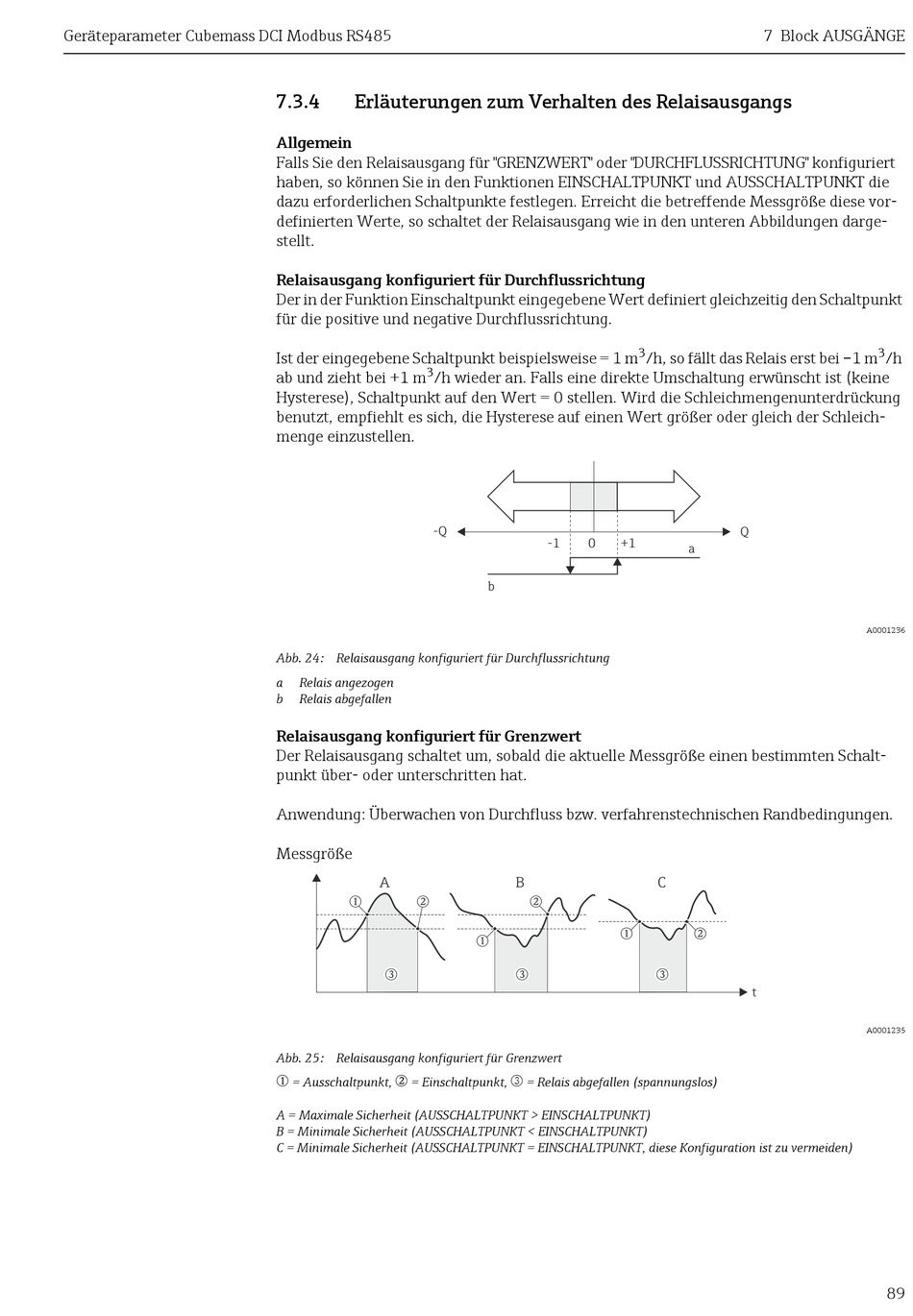

7.3.4 Erläuterungen zum Verhalten des Relaisausgangs

Allgemein

Falls Sie den Relaisausgang für "GRENZWERT" oder "DURCHFLUSSRICHTUNG" konfiguriert
haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die
dazu erforderlichen Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vor-
definierten Werte, so schaltet der Relaisausgang wie in den unteren Abbildungen darge-
stellt.
Relaisausgang konfiguriert für Durchflussrichtung
Der in der Funktion Einschaltpunkt eingegebene Wert definiert gleichzeitig den Schaltpunkt
für die positive und negative Durchflussrichtung.
Ist der eingegebene Schaltpunkt beispielsweise = 1 m
3
ab und zieht bei +1 m /h wieder an. Falls eine direkte Umschaltung erwünscht ist (keine
Hysterese), Schaltpunkt auf den Wert = 0 stellen. Wird die Schleichmengenunterdrückung
benutzt, empfiehlt es sich, die Hysterese auf einen Wert größer oder gleich der Schleich-
menge einzustellen.
-Q
Abb. 24: Relaisausgang konfiguriert für Durchflussrichtung
a Relais angezogen
b Relais abgefallen
Relaisausgang konfiguriert für Grenzwert
Der Relaisausgang schaltet um, sobald die aktuelle Messgröße einen bestimmten Schalt-
punkt über- oder unterschritten hat.
Anwendung: Überwachen von Durchfluss bzw. verfahrenstechnischen Randbedingungen.
Messgröße
A
m n
o
Abb. 25: Relaisausgang konfiguriert für Grenzwert
m n
= Ausschaltpunkt, = Einschaltpunkt,
A = Maximale Sicherheit (AUSSCHALTPUNKT > EINSCHALTPUNKT)
B = Minimale Sicherheit (AUSSCHALTPUNKT < EINSCHALTPUNKT)
C = Minimale Sicherheit (AUSSCHALTPUNKT = EINSCHALTPUNKT, diese Konfiguration ist zu vermeiden)
3
/h, so fällt das Relais erst bei –1 m
-1 0 +1
b
B
n
m
m
o
o
= Relais abgefallen (spannungslos)
7 Block AUSGÄNGE
Q
a
C
n
o
t
3
/h
