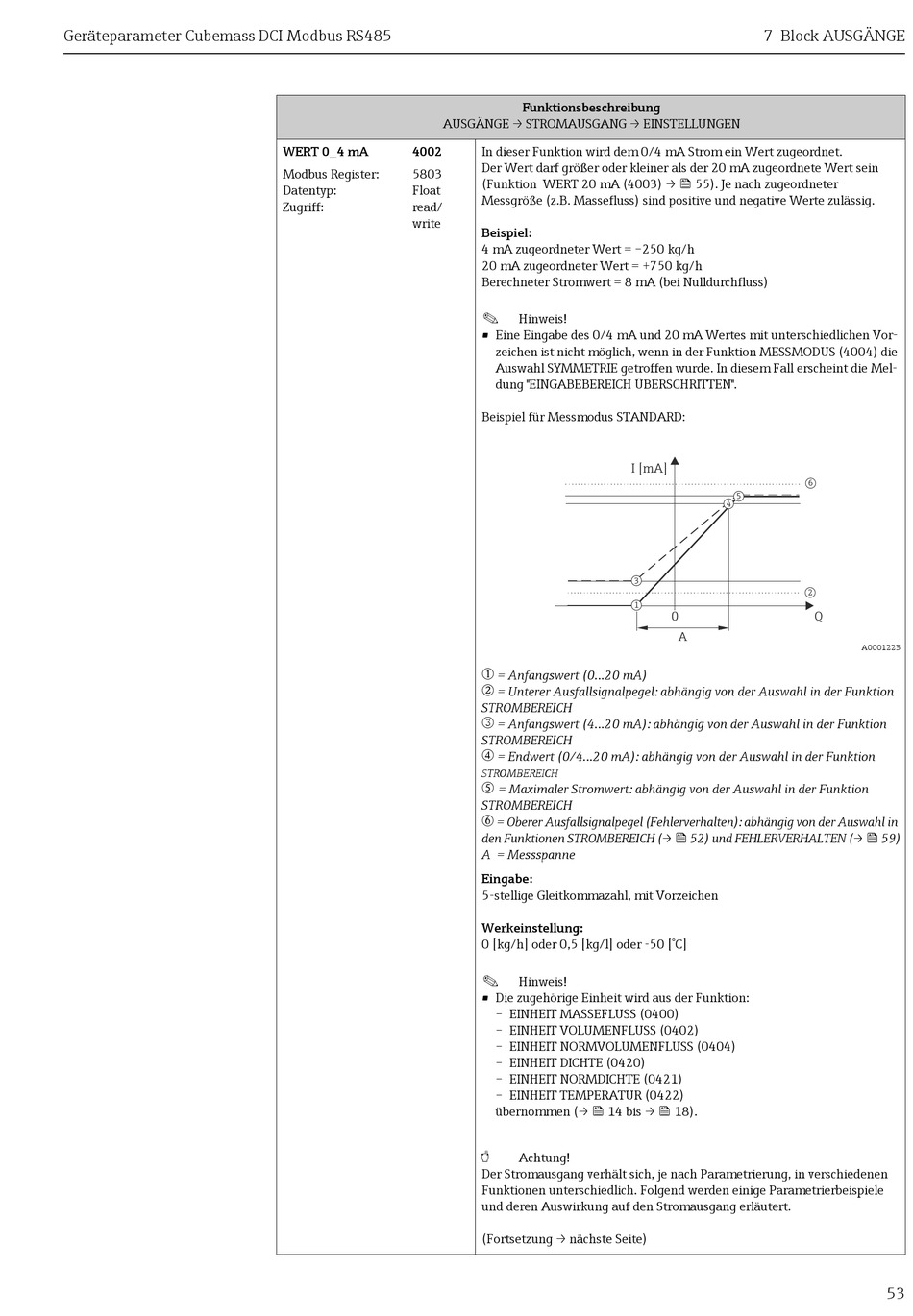

Endress+Hauser Cubemass DCI Handbuch Seite 53

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN
WERT 0_4 mA 4002
Modbus Register: 5803
Datentyp: Float
Zugriff: read/
write
Funktionsbeschreibung
In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet.
Der Wert darf größer oder kleiner als der 20 mA zugeordnete Wert sein
(Funktion WERT 20 mA (4003) →  55). Je nach zugeordneter
Messgröße (z.B. Massefluss) sind positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = –250 kg/h
20 mA zugeordneter Wert = +750 kg/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
!
Hinweis!
• Eine Eingabe des 0/4 mA und 20 mA Wertes mit unterschiedlichen Vor-
zeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die
Auswahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Mel-
dung "EINGABEBEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
I [mA]
3
1
m
= Anfangswert (0...20 mA)
n
= Unterer Ausfallsignalpegel: abhängig von der Auswahl in der Funktion
STROMBEREICH
o
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion
STROMBEREICH
p
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion
STROMBEREICH
q
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion
STROMBEREICH
r
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in
den Funktionen STROMBEREICH (→  52) und FEHLERVERHALTEN (→  59)
A = Messspanne
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
0 [kg/h] oder 0,5 [kg/l] oder -50 [°C]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktion:
– EINHEIT MASSEFLUSS (0400)
– EINHEIT VOLUMENFLUSS (0402)
– EINHEIT NORMVOLUMENFLUSS (0404)
– EINHEIT DICHTE (0420)
– EINHEIT NORMDICHTE (0421)
– EINHEIT TEMPERATUR (0422)
übernommen (→  14 bis →  18).
"
Achtung!
Der Stromausgang verhält sich, je nach Parametrierung, in verschiedenen
Funktionen unterschiedlich. Folgend werden einige Parametrierbeispiele
und deren Auswirkung auf den Stromausgang erläutert.
(Fortsetzung → nächste Seite)
7 Block AUSGÄNGE
6
5
4
2
0
Q
A
A0001223
