Kurzanleitung

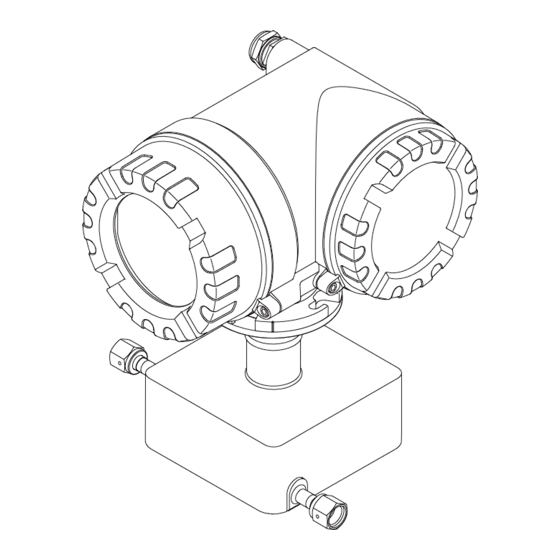

Cubemass DCI
Coriolis-Massedurchfluss-Messsystem
6
MODBUS RS485
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende
Betriebsanleitung. Ausführliche Informationen sind der Betriebsan-
leitung und den weiteren Dokumentationen auf der mitgelieferten
CD-ROM zu entnehmen.
Die komplette Gerätedokumentation besteht, je nach Ausführung
des Geräts, aus:
• Kurzanleitung (vorliegend)
• Betriebsanleitung
• Beschreibung Geräteparameter
• Zulassungen und Sicherheitszertifikaten
• Sicherheitshinweisen gemäß den Zulassungen des Geräts
(z.B. Explosionsschutz, Druckgeräterichtlinie etc.)
• weiteren gerätespezifischen Informationen
KA045D/06/de/11.09
71096810
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cubemass DCI
Inhaltszusammenfassung für Endress+Hauser Cubemass DCI
- Seite 1 Kurzanleitung Cubemass DCI Coriolis-Massedurchfluss-Messsystem MODBUS RS485 Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen sind der Betriebsan- leitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM zu entnehmen. Die komplette Gerätedokumentation besteht, je nach Ausführung des Geräts, aus: •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Cubemass DCI Inhaltsverzeichnis 1 Sicherheitshinweise........3 1.1 Bestimmungsgemäße Verwendung . -
Seite 3: Sicherheitshinweise
Cubemass DCI Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung • Das Messgerät darf nur für die Massedurchflussmessung von Flüssigkeiten und Gasen verwendet werden. Gleichzeitig misst das Messgerät auch die Messstoffdichte und Messstofftemperatur. Dadurch lassen sich weitere Prozessgrößen wie z.B. der Volumen- durchfluss berechnen. - Seite 4 • Der Einsatz des Messgeräts darf nur in Verbindung mit Messstoffen erfolgen, gegen die alle messstoffberührenden Teile des Messgeräts ausreichend beständig sind. Bei speziellen Mess- stoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosions- beständigkeit messstoffberührender Materialien abzuklären.
-
Seite 5: Sicherheitszeichen
Cubemass DCI Sicherheitshinweise Sicherheitszeichen Warnung! "Warnung" deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß durchgeführt werden – zu Verletzungen von Personen oder zu einem Sicherheitsrisiko führen können. Beachten Sie die Arbeitsanweisungen genau und gehen Sie mit Sorgfalt vor. -
Seite 6: Montage
Montage Cubemass DCI Montage Transport zur Messstelle • Messgerät in Originalverpackung zur Messstelle transportieren. • Die an den Prozessanschlüssen angebrachten Deckel oder Kappen verhindern mechanische Beschädigungen der Sensoren während Transport und Lagerung. Aus diesem Grund Deckel oder Kappen bis unmittelbar vor dem Einbau nicht entfernen. -
Seite 7: Einbau
Cubemass DCI Montage Einbau 2.3.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Aluminium-Feldgehäuse für Nicht-Ex-Bereich £ 180° £ 180° A0012374 Aluminium-Feldgehäuse für Zone 1 oder Class I Div. 1 Gewindestift lösen. max. 360° Messumformergehäuse im Uhrzeigersinn leicht bis zum Anschlag (Ende des Gewindes) drehen. -
Seite 8: Montage Wandaufbaugehäuse
Montage Cubemass DCI 2.3.3 Montage Wandaufbaugehäuse " Achtung! • Sicherstellen, dass die Umgebungstemperatur nicht den zulässigen Bereich übersteigt. • Wandaufbaugehäuse stets so montieren, dass die Kabeleinführungen nach unten weisen. Direkte Wandmontage Anschlussraum 35 (1.38) mm (inch) Befestigungsschrauben M6 (max. ø 6,5 mm (0,26");... -
Seite 9: Einbaukontrolle
Cubemass DCI Montage Schalttafeleinbau +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) mm (inch) ~110 (~4.33) A0007544 Einbaukontrolle • Ist das Messgerät beschädigt (Sichtprüfung)? • Entspricht das Messgerät den Spezifikationen an der Messstelle? • Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? •... -
Seite 10: Verdrahtung
Verdrahtung Cubemass DCI Verdrahtung Warnung! Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung. • Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. • Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme am Gehäuse anschließen. • Hilfsenergie- und Signalkabel fest verlegen. -
Seite 11: Anschluss Der Verschiedenen Gehäusetypen
Cubemass DCI Verdrahtung Anschluss der verschiedenen Gehäusetypen Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen. 3.1.1 Kompaktausführung (Messumformer): Ex-freie Zone, Ex Zone 1, Class I Div. 1 Anschluss Messumformer: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Hilfsenergiekabel Signalkabel oder Feldbuskabel optional A0012373 3.1.2 Getrenntausführung (Messumformer): Ex-freie Zone... -
Seite 12: Schutzart
Verdrahtung Cubemass DCI Schutzart Die Geräte erfüllen alle Anforderungen für IP 67. Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte zwingend erforderlich, um sicherzustellen, dass der IP 67-Schutz bestehen bleibt: • Messeinrichtung so einbauen, dass die Kabeleinführungen nicht nach oben weisen. -
Seite 13: Hardwareeinstellungen
Cubemass DCI Hardwareeinstellungen Hardwareeinstellungen Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen. Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz etc.) werden in der zugehörigen Betriebsanleitung auf CD-ROM beschrieben. Hinweis! Bei Messgeräten mit der Kommunikationsart HART sind für die Inbetriebnahme keine Hardwareeinstellung notwendig. - Seite 14 Hardwareeinstellungen Cubemass DCI MODBUS RS485 Geräteadressenbereich: 1…247 OFF ON Werkeinstellung: 247 Miniaturschalter für die Geräteadresse abgebildetes Beispiel: 1+16+32 = Geräteadresse 49 Miniaturschalter für den Adressmodus (Art und Weise der Adressierung): – OFF (Werkeinstellung) = Softwareadressierung via Vor-Ort-Bedienung/Bedienprogramm – ON = Hardwareadressierung via Miniatur- schalter Miniaturschalter nicht belegt.
-
Seite 15: Abschlusswiderstände
Cubemass DCI Hardwareeinstellungen Abschlusswiderstände Hinweis! Wird das Messgerät am Ende eines Bussegments eingesetzt, ist eine Terminierung erforderlich. Dies kann im Messgerät über die Einstellung der Abschlusswiderstände auf der I/O-Platine erfolgen. Generell wird jedoch empfohlen die Terminierung nicht am Messgerät selbst vorzu- nehmen, sondern immer einen externen Busabschluss zu verwenden. -
Seite 16: Inbetriebnahme
Inbetriebnahme Cubemass DCI Inbetriebnahme Messgerät einschalten Nach Abschluss der Montage (erfolgereiche Einbaukontrolle), Verdrahtung (erfolgreiche Anschlusskontrolle) und ggf. den notwendigen Hardwareeinstellungen kann die zulässige Hilfsenergie (siehe Typenschild) für das Messgerät eingeschaltet werden. Nach dem Einschalten der Hilfsenergie führt das Messgerät eine Reihe von Einschalt- und Selbstprüfungen durch. -
Seite 17: Bedienung
Cubemass DCI Inbetriebnahme Bedienung 5.2.1 Anzeigeelemente Anzeigezeilen/ -felder Hauptzeile für Haupt-Messwerte +24.502 Zusatzzeile für zusätzliche Mess-/ Statusgrößen Infozeile für z.B. Bargraphdarstellung Info-Symbole z.B. Volumenfluss +1863.97 Aktuelle Messwerte Maß-/ Zeiteinheiten –50 A0007663 5.2.2 Bedienelemente Bedientasten (–) Minus-Taste für Eingabe, Auswahl (+) Plus-Taste für Eingabe, Auswahl Enter-Taste für Aufruf Funktionsmatrix, Speichern... -
Seite 18: Navigation Innerhalb Der Funktionsmatrix
Inbetriebnahme Cubemass DCI Navigation innerhalb der Funktionsmatrix > 3 s – – – – – – – – A0007665 F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P → Auswahl Block (z.B. ANZEIGE) F → Auswahl bestätigen P →... -
Seite 19: Aufruf Des Quick Setup "Inbetriebnahme
Cubemass DCI Inbetriebnahme Aufruf des Quick Setup "Inbetriebnahme" Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst werden. F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P →... -
Seite 20: Softwareeinstellungen
Inbetriebnahme Cubemass DCI Softwareeinstellungen 5.5.1 Geräteadresse Muss eingestellt werden bei Messgeräten mit der Kommunikationsart: • MODBUS RS485 Geräteadressenbereich 1…247, Werkeinstellung 247 Die Geräteadresse kann eingestellt werden über: • Miniaturschalter → ä 13, Hardwareeinstellungen • Vor-Ort-Bedienung → siehe nachfolgende Beschreibung Hinweis! Vor der Einstellung der Geräteadresse muss das SETUP INBETRIEBNAME ausgeführt worden... -
Seite 21: Störungsbehebung
Cubemass DCI Inbetriebnahme Störungsbehebung Hier werden die Fehlermeldungen beschrieben, welche bei der Inbetriebnahme eines Messgerätes am häufigsten auftreten können. Eine komplette Beschreibung aller Fehlermeldungen → Betriebsanleitung auf CD-ROM. HART Fehlermeldung/ Typ Ursache/ Behebung 351…354 Systemfehlermeldung (S)/ Stromausgang Hinweismeldung (!) Der aktuelle Durchfluss liegt außerhalb des eingestellten Bereichs. - Seite 22 Inbetriebnahme Cubemass DCI Endress+Hauser...
- Seite 23 Cubemass DCI Inbetriebnahme Endress+Hauser...
- Seite 24 www.endress.com/worldwide KA045D/06/de/11.09 71096810 FM+SGML 6.0...
