Technische Information
TI 369C/07/de/03.03
Nr. 51512835
Quality made by
Endress+Hauser
ISO 9001

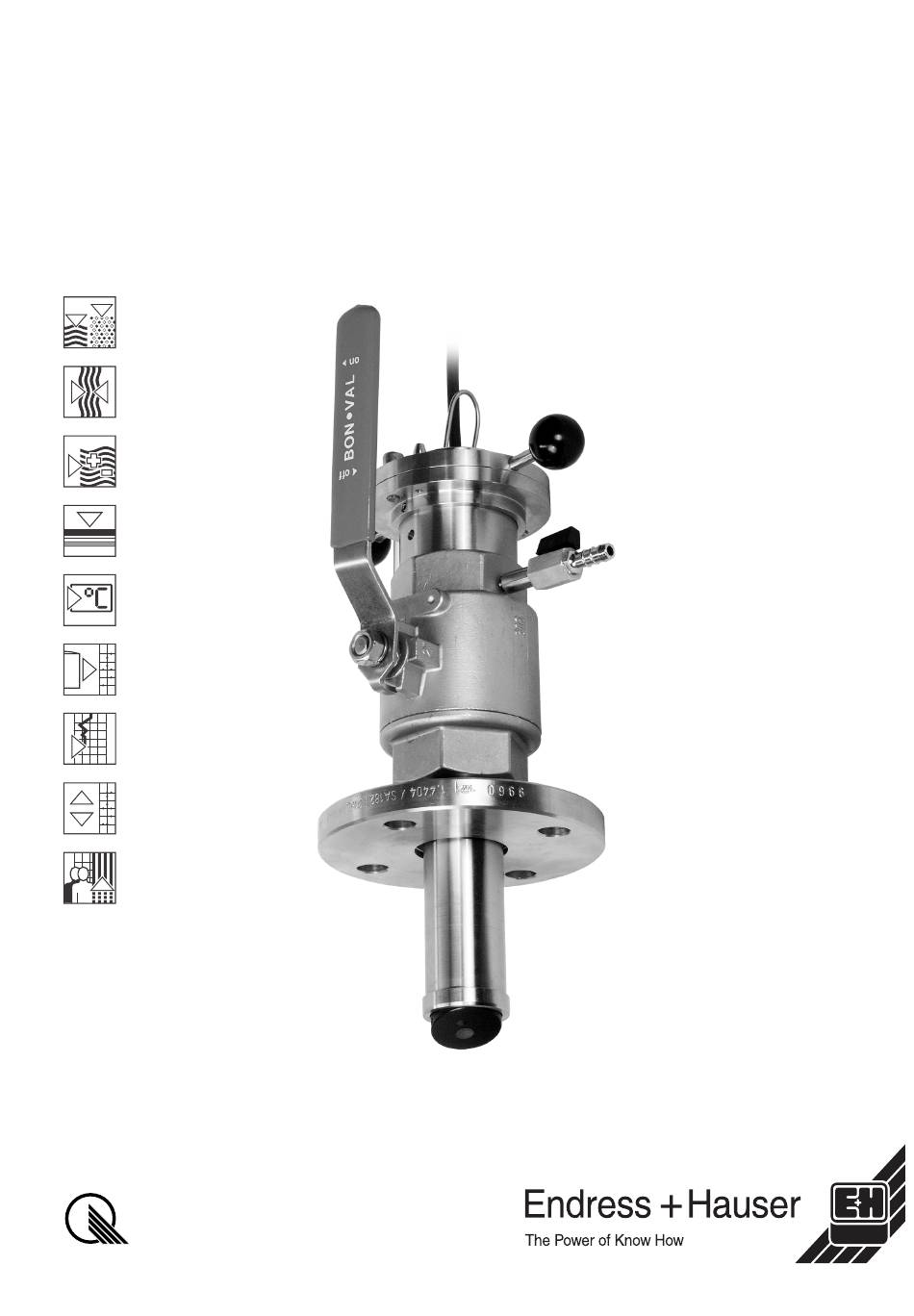

Wechselarmatur
CleanFit CUA 451
Manuelle Wechselarmatur aus nichtrostendem Stahl
mit Kugelhahn-Absperrung für die Trübungssensoren
CUS 31, CUS 41 und CUS 65
Anwendungsbereich
•
Schlammabzug und
Schlammrückführung in Kläranlagen
•
Kontrolle von Schlammzentrifugen
•
Filterüberwachung und
Filterrückspülung
•
Überwachung von
Phasentrennprozessen
•
Kühlwasserüberwachungen
Ihre Vorteile
•
Sicherheit
– Unter nahezu allen Bedingungen
sicherer Prozessabschluss
– Betriebsdruck bis 10 bar,
handbedienbar bis 2 bar
•
Bedienkomfort
– Reinigung in jedem Betriebszustand
möglich durch Spülanschluss und
externes Reinigungssystem
– Spülanschluss alternativ als Sperr-
wasserzufuhr nutzbar
– Kontrolle und Reinigung des Sensors
ohne Prozessunterbrechung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cleanfit CUA 451
Inhaltszusammenfassung für Endress+Hauser Cleanfit CUA 451
- Seite 1 Wechselarmatur Technische Information TI 369C/07/de/03.03 Nr. 51512835 CleanFit CUA 451 Manuelle Wechselarmatur aus nichtrostendem Stahl mit Kugelhahn-Absperrung für die Trübungssensoren CUS 31, CUS 41 und CUS 65 Anwendungsbereich • Schlammabzug und Schlammrückführung in Kläranlagen • Kontrolle von Schlammzentrifugen • Filterüberwachung und Filterrückspülung...
-
Seite 2: Arbeitsweise Und Systemaufbau
CleanFit CUA 451 Arbeitsweise und Systemaufbau Arbeitsweise Die Armatur wird per Hand bedient. Achtung! Der Entlüftungshahn oder evtl. Spülanschlüsse stehen in Messposition und beim Verfahren der Armatur in offenem Kontakt mit dem Medium und sind somit dem Prozessdruck ausgesetzt. Sichern Sie, dass der Entlüftungshahn bzw. evtl. Spülanschlüsse während des Verfahrens... -
Seite 3: Einbaubedingungen
CleanFit CUA 451 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Armatur CleanFit CUA 451 • Trübungssensor TurbiMax W CUS 41/CUS 31 oder TurbiMax W CUS 65 (nur mit CUM 740) • Messumformer Liquisys M CUM 223/253 oder CUM 740 (nur mit CUS 65) -
Seite 4: Umgebungsbedingungen
CleanFit CUA 451 Einbaulagen 90 ° C07-CUA451xx-11-07-00-xx-003.eps C07-CUA451xx-11-07-00-xx-002.eps Einbauwinkel mit CUS 41 Einbauwinkel mit CUS 65 α Fließrichtung des Mediums abhängig von Sensorausführung, s.u. Fließrichtung des Mediums Einbauwinkel in Abhängigkeit vom Sensor: α = 90 ° – CUS 31, CUS 41, CUS 65-B: α... -
Seite 5: Konstruktiver Aufbau
CleanFit CUA 451 Konstruktiver Aufbau Bauform, Maße Ø 49,5 C07-CUA451xx-06-07-00-de-002.eps C07-CUA451xx-06-07-00-de-001.eps Armatur im Betriebszustand Armatur im Servicezustand Armaturausführung CUA 451-BXX (s. Produktstruktur) Gewicht 8 - 11 kg (je nach Ausführung) Materialien mediumsberührend: Viton (Dichtungen) nichtrostender Stahl 1.4404 vernickeltes Messing (Entlüftungshahn bzw. Spülanschluss) nicht mediumsberührend:... - Seite 6 CleanFit CUA 451 Spülanschlussstutzen 2 x G1/8 (innen) Anschlussmöglichkeiten: – 2 x Kugelhahn mit Schlauchanschluss AD 9 mm (s. Zubehör) (Ein Kugelhahn ist im Lieferumfang der Armatur enthalten, allein ist dieser ein Entlüftungshahn.) – kundeneigene Spülanschlüsse mit G1/8 Außengewinde Entlüftungshahn...
-
Seite 7: Ergänzende Dokumentation
Einschweißstutzen Markierungen für Bohrungen Flansch DN 50 Ergänzende Dokumentation ❑ Betriebsanleitung CleanFit CUA 451, BA 369C/07 (Best.-Nr. 51512837) ❑ Technische Information TurbiMax W CUS 31, TI 178C/07 (Best.-Nr. 50088399) ❑ Technische Information TurbiMax W CUS 41, TI 177C/07 (Best.-Nr. 50088401) ❑... - Seite 8 Deutschland Österreich Schweiz Vertrieb: Service: Endress+Hauser Endress+Hauser Endress+Hauser Messtechnik Messtechnik Ges.m.b.H. Metso AG • Beratung • Help-Desk GmbH+Co. KG Lehnergasse 4 Sternenhofstraße 21 • Information • Feldservice Colmarer Straße 6 • Auftrag • Ersatzteile/Reparatur D-79576 Weil am Rhein A-1230 Wien CH-4153 Reinach/BL1 •...
