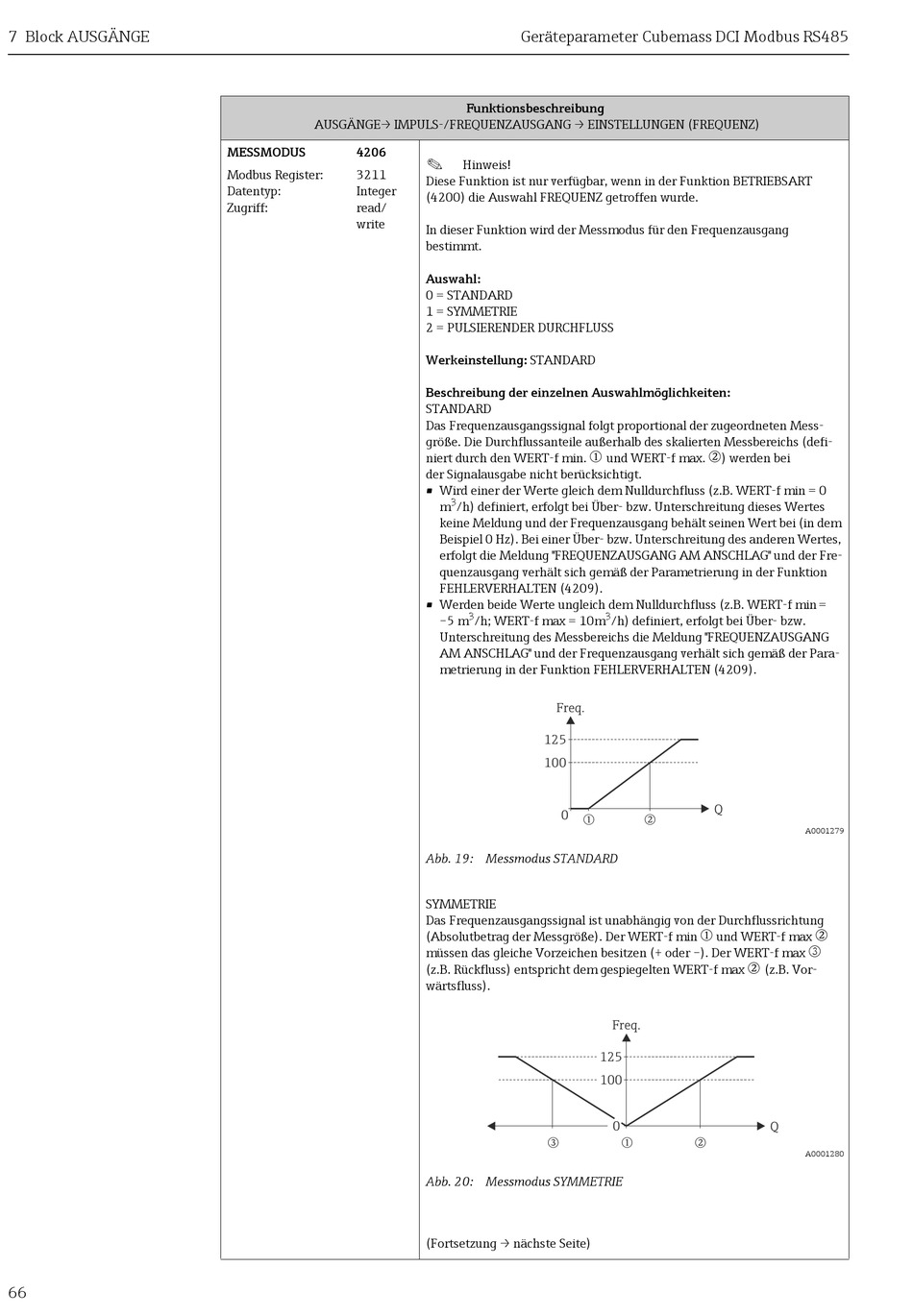

Endress+Hauser Cubemass DCI Handbuch Seite 66

7 Block AUSGÄNGE
66
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
MESSMODUS 4206
Modbus Register: 3211
Datentyp: Integer
Zugriff: read/
write
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Messmodus für den Frequenzausgang
bestimmt.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
2 = PULSIERENDER DURCHFLUSS
Werkeinstellung: STANDARD
Beschreibung der einzelnen Auswahlmöglichkeiten:
STANDARD
Das Frequenzausgangssignal folgt proportional der zugeordneten Mess-
größe. Die Durchflussanteile außerhalb des skalierten Messbereichs (defi-
m
niert durch den WERT-f min.
der Signalausgabe nicht berücksichtigt.
• Wird einer der Werte gleich dem Nulldurchfluss (z.B. WERT-f min = 0
3
m /h) definiert, erfolgt bei Über- bzw. Unterschreitung dieses Wertes
keine Meldung und der Frequenzausgang behält seinen Wert bei (in dem
Beispiel 0 Hz). Bei einer Über- bzw. Unterschreitung des anderen Wertes,
erfolgt die Meldung "FREQUENZAUSGANG AM ANSCHLAG" und der Fre-
quenzausgang verhält sich gemäß der Parametrierung in der Funktion
FEHLERVERHALTEN (4209).
• Werden beide Werte ungleich dem Nulldurchfluss (z.B. WERT-f min =
3
–5 m /h; WERT-f max = 10m
Unterschreitung des Messbereichs die Meldung "FREQUENZAUSGANG
AM ANSCHLAG" und der Frequenzausgang verhält sich gemäß der Para-
metrierung in der Funktion FEHLERVERHALTEN (4209).
Freq.
125
100
0 m
Abb. 19: Messmodus STANDARD
SYMMETRIE
Das Frequenzausgangssignal ist unabhängig von der Durchflussrichtung
(Absolutbetrag der Messgröße). Der WERT-f min
müssen das gleiche Vorzeichen besitzen (+ oder –). Der WERT-f max
(z.B. Rückfluss) entspricht dem gespiegelten WERT-f max
wärtsfluss).
o
Abb. 20: Messmodus SYMMETRIE
(Fortsetzung → nächste Seite)
n
und WERT-f max. ) werden bei
3
/h) definiert, erfolgt bei Über- bzw.
Q
n
m
und WERT-f max
n
(z.B. Vor-
Freq.
125
100
0 Q
m n
A0001279
n
o
A0001280
