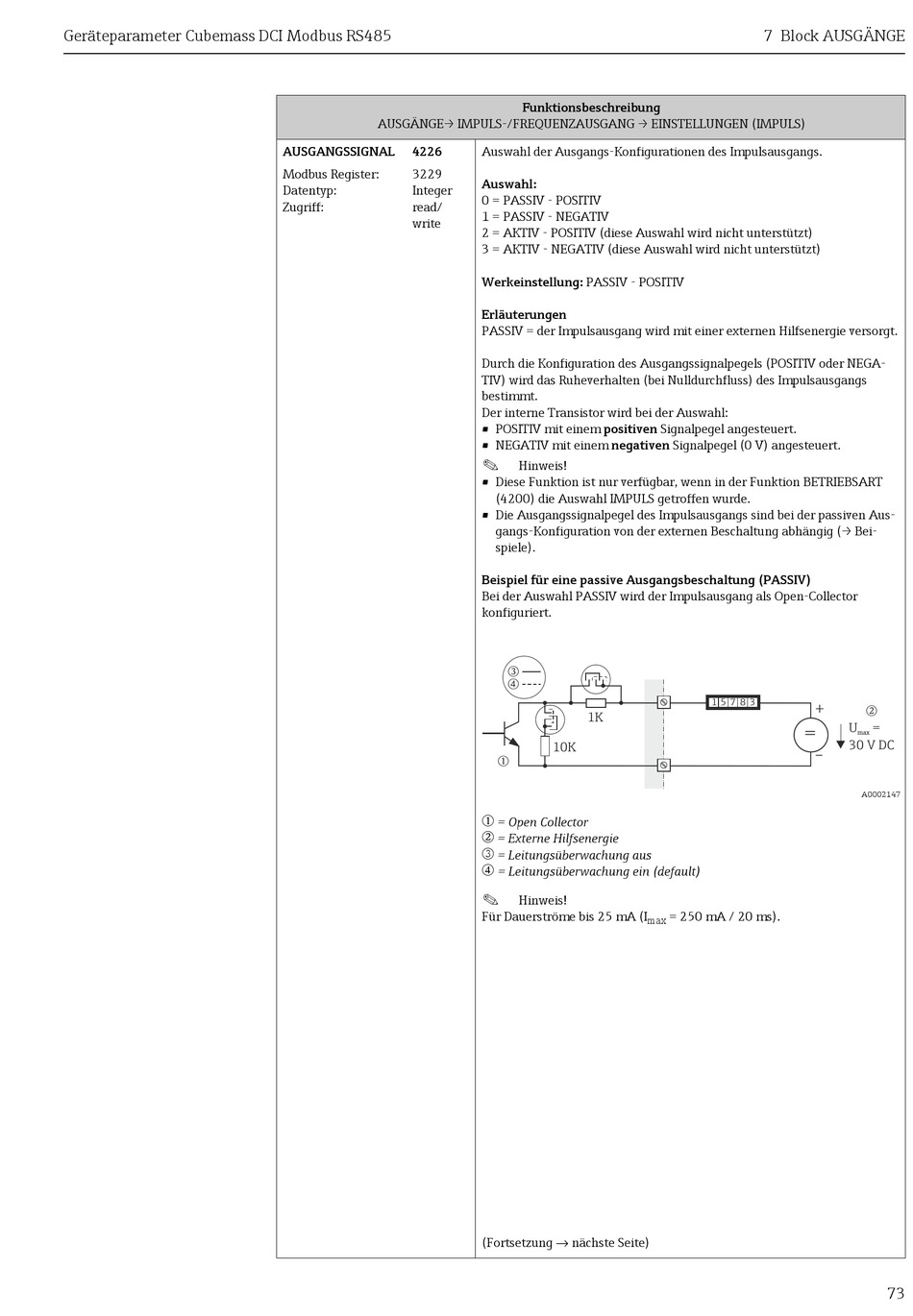

Endress+Hauser Cubemass DCI Handbuch Seite 73

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL 4226
Modbus Register: 3229
Datentyp: Integer
Zugriff: read/
write
Funktionsbeschreibung
Auswahl der Ausgangs-Konfigurationen des Impulsausgangs.
Auswahl:
0 = PASSIV - POSITIV
1 = PASSIV - NEGATIV
2 = AKTIV - POSITIV (diese Auswahl wird nicht unterstützt)
3 = AKTIV - NEGATIV (diese Auswahl wird nicht unterstützt)
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
PASSIV = der Impulsausgang wird mit einer externen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGA-
TIV) wird das Ruheverhalten (bei Nulldurchfluss) des Impulsausgangs
bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl IMPULS getroffen wurde.
• Die Ausgangssignalpegel des Impulsausgangs sind bei der passiven Aus-
gangs-Konfiguration von der externen Beschaltung abhängig (→ Bei-
spiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Impulsausgang als Open-Collector
konfiguriert.
o
p
1K
10K
m
m
= Open Collector
n
= Externe Hilfsenergie
o
= Leitungsüberwachung aus
p
= Leitungsüberwachung ein (default)
!
Hinweis!
Für Dauerströme bis 25 mA (I
max
(Fortsetzung → nächste Seite)
7 Block AUSGÄNGE
1 5 7 8 3
+
=
-
= 250 mA / 20 ms).
n
U =
max
30 V DC
A0002147
73
