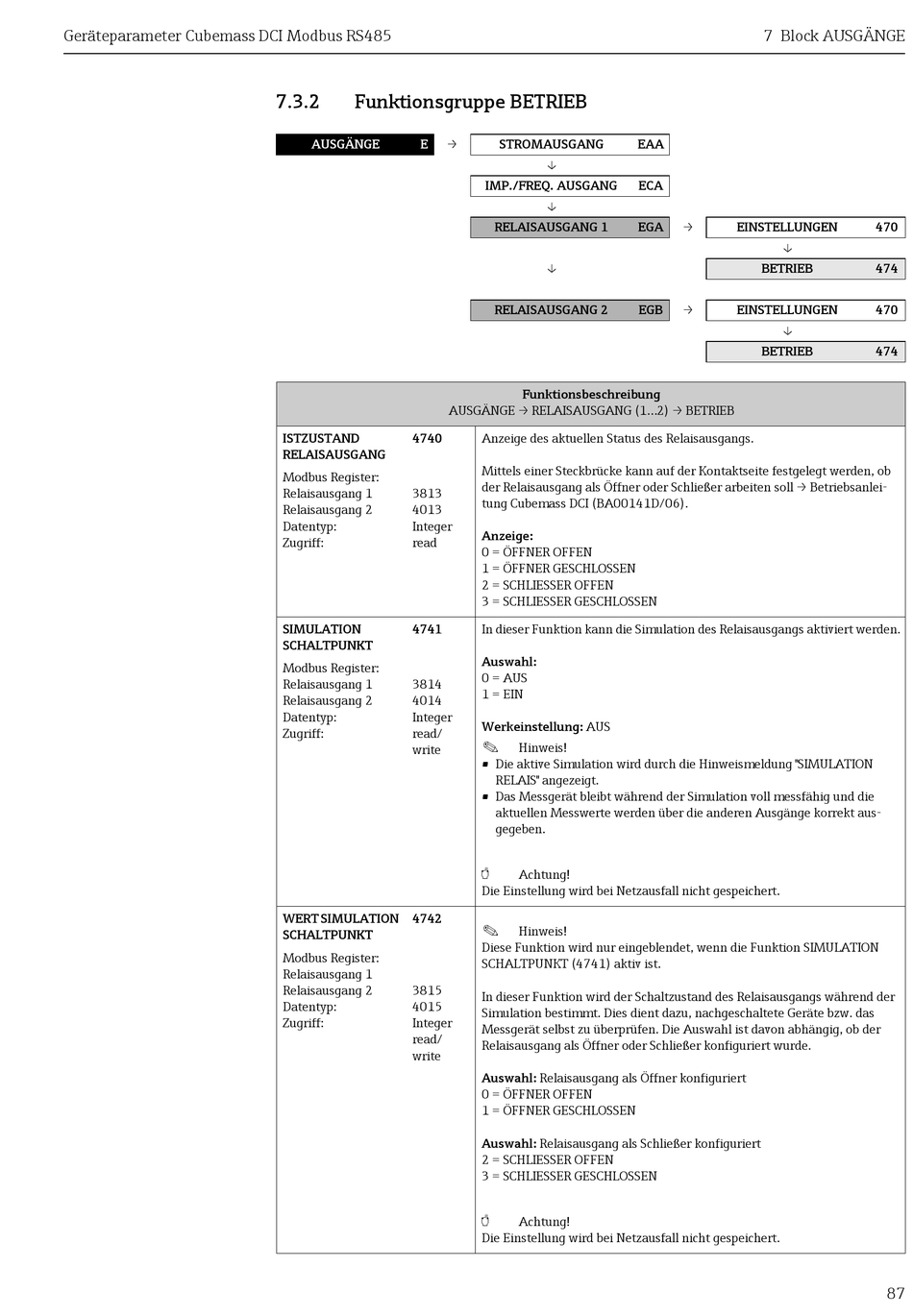

Geräteparameter Cubemass DCI Modbus RS485
7.3.2

Funktionsgruppe BETRIEB

AUSGÄNGE E →
ISTZUSTAND 4740
RELAISAUSGANG
Modbus Register:
Relaisausgang 1 3813
Relaisausgang 2 4013
Datentyp: Integer
Zugriff: read
SIMULATION 4741
SCHALTPUNKT
Modbus Register:
Relaisausgang 1 3814
Relaisausgang 2 4014
Datentyp: Integer
Zugriff: read/
write
WERT SIMULATION 4742
SCHALTPUNKT
Modbus Register:
Relaisausgang 1
Relaisausgang 2 3815
Datentyp: 4015
Zugriff: Integer
read/
write
STROMAUSGANG
IMP./FREQ. AUSGANG
RELAISAUSGANG 1
RELAISAUSGANG 2
Funktionsbeschreibung
AUSGÄNGE → RELAISAUSGANG (1...2) → BETRIEB
Anzeige des aktuellen Status des Relaisausgangs.
Mittels einer Steckbrücke kann auf der Kontaktseite festgelegt werden, ob
der Relaisausgang als Öffner oder Schließer arbeiten soll → Betriebsanlei-
tung Cubemass DCI (BA00141D/06).
Anzeige:
0 = ÖFFNER OFFEN
1 = ÖFFNER GESCHLOSSEN
2 = SCHLIESSER OFFEN
3 = SCHLIESSER GESCHLOSSEN
In dieser Funktion kann die Simulation des Relaisausgangs aktiviert werden.
Auswahl:
0 = AUS
1 = EIN
Werkeinstellung: AUS
!
Hinweis!
• Die aktive Simulation wird durch die Hinweismeldung "SIMULATION
RELAIS" angezeigt.
• Das Messgerät bleibt während der Simulation voll messfähig und die
aktuellen Messwerte werden über die anderen Ausgänge korrekt aus-
gegeben.
"
Achtung!
Die Einstellung wird bei Netzausfall nicht gespeichert.
!
Hinweis!
Diese Funktion wird nur eingeblendet, wenn die Funktion SIMULATION
SCHALTPUNKT (4741) aktiv ist.
In dieser Funktion wird der Schaltzustand des Relaisausgangs während der
Simulation bestimmt. Dies dient dazu, nachgeschaltete Geräte bzw. das
Messgerät selbst zu überprüfen. Die Auswahl ist davon abhängig, ob der
Relaisausgang als Öffner oder Schließer konfiguriert wurde.
Auswahl: Relaisausgang als Öffner konfiguriert
0 = ÖFFNER OFFEN
1 = ÖFFNER GESCHLOSSEN
Auswahl: Relaisausgang als Schließer konfiguriert
2 = SCHLIESSER OFFEN
3 = SCHLIESSER GESCHLOSSEN
"
Achtung!
Die Einstellung wird bei Netzausfall nicht gespeichert.
7 Block AUSGÄNGE
EAA
ECA
EGA → EINSTELLUNGEN
BETRIEB
EGB → EINSTELLUNGEN
BETRIEB
470
474
470
474
87
