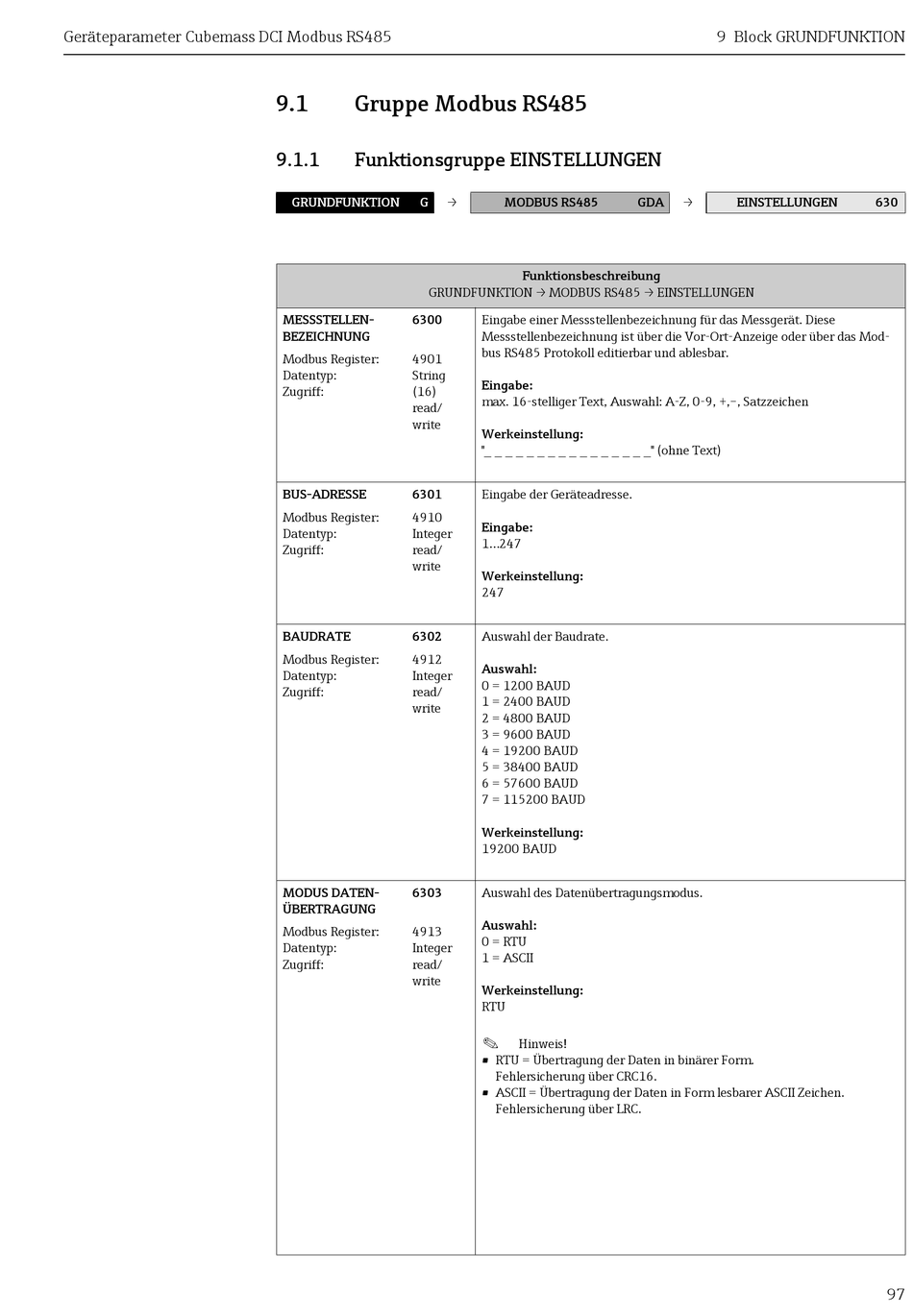

Geräteparameter Cubemass DCI Modbus RS485
9.1

Gruppe Modbus RS485

9.1.1

Funktionsgruppe EINSTELLUNGEN

GRUNDFUNKTION G →
GRUNDFUNKTION → MODBUS RS485 → EINSTELLUNGEN
MESSSTELLEN- 6300
BEZEICHNUNG
Modbus Register: 4901
Datentyp: String
Zugriff: (16)
read/
write
BUS-ADRESSE 6301
Modbus Register: 4910
Datentyp: Integer
Zugriff: read/
write
BAUDRATE 6302
Modbus Register: 4912
Datentyp: Integer
Zugriff: read/
write
MODUS DATEN-
6303
ÜBERTRAGUNG
Modbus Register: 4913
Datentyp: Integer
Zugriff: read/
write
MODBUS RS485 GDA
Funktionsbeschreibung
Eingabe einer Messstellenbezeichnung für das Messgerät. Diese
Messstellenbezeichnung ist über die Vor-Ort-Anzeige oder über das Mod-
bus RS485 Protokoll editierbar und ablesbar.
Eingabe:
max. 16-stelliger Text, Auswahl: A-Z, 0-9, +,–, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _" (ohne Text)
Eingabe der Geräteadresse.
Eingabe:
1...247
Werkeinstellung:
247
Auswahl der Baudrate.
Auswahl:
0 = 1200 BAUD
1 = 2400 BAUD
2 = 4800 BAUD
3 = 9600 BAUD
4 = 19200 BAUD
5 = 38400 BAUD
6 = 57600 BAUD
7 = 115200 BAUD
Werkeinstellung:
19200 BAUD
Auswahl des Datenübertragungsmodus.
Auswahl:
0 = RTU
1 = ASCII
Werkeinstellung:
RTU
!
Hinweis!
• RTU = Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
• ASCII = Übertragung der Daten in Form lesbarer ASCII Zeichen.
Fehlersicherung über LRC.
9 Block GRUNDFUNKTION
→ EINSTELLUNGEN 630
97
