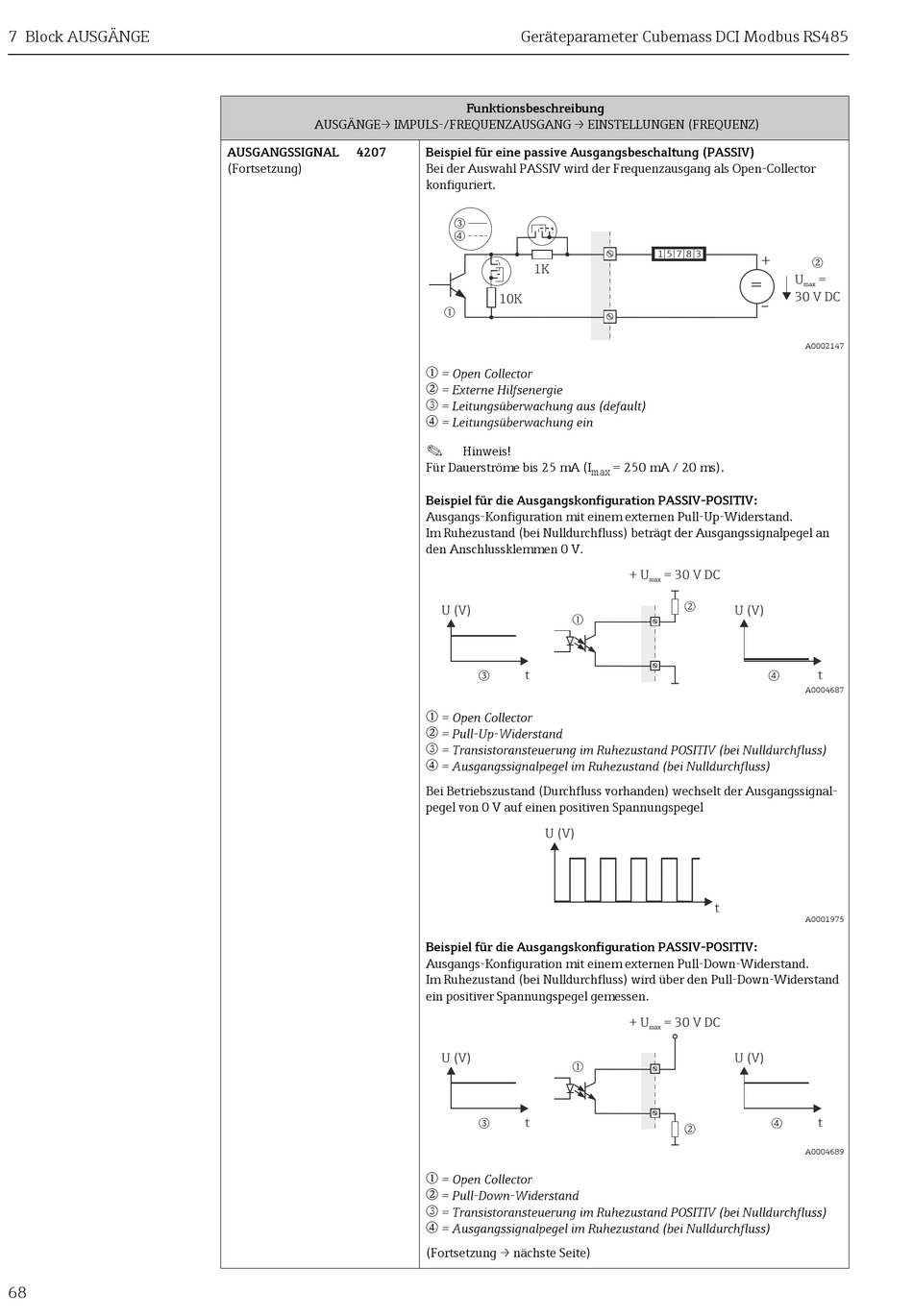

Endress+Hauser Cubemass DCI Handbuch Seite 68

7 Block AUSGÄNGE
68
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
AUSGANGSSIGNAL 4207
(Fortsetzung)
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Frequenzausgang als Open-Collector
konfiguriert.
o
p
1K
10K
m
m
= Open Collector
n
= Externe Hilfsenergie
o
= Leitungsüberwachung aus (default)
p
= Leitungsüberwachung ein
!
Hinweis!
Für Dauerströme bis 25 mA (I
max
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an
den Anschlussklemmen 0 V.
U (V)
m
o
t
m
= Open Collector
n
= Pull-Up-Widerstand
o
= Transistoransteuerung im Ruhezustand POSITIV (bei Nulldurchfluss)
p
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignal-
pegel von 0 V auf einen positiven Spannungspegel
U (V)
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Down-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) wird über den Pull-Down-Widerstand
ein positiver Spannungspegel gemessen.
U (V)
m
o
t
m
= Open Collector
n
= Pull-Down-Widerstand
o
= Transistoransteuerung im Ruhezustand POSITIV (bei Nulldurchfluss)
p
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
(Fortsetzung → nächste Seite)
1 5 7 8 3
+
=
-
= 250 mA / 20 ms).
+ U = 30 V DC
max
n
U (V)
p
t
+ U = 30 V DC
max
U (V)
p
n
n
U =
max
30 V DC
A0002147
t
A0004687
A0001975
t
A0004689
