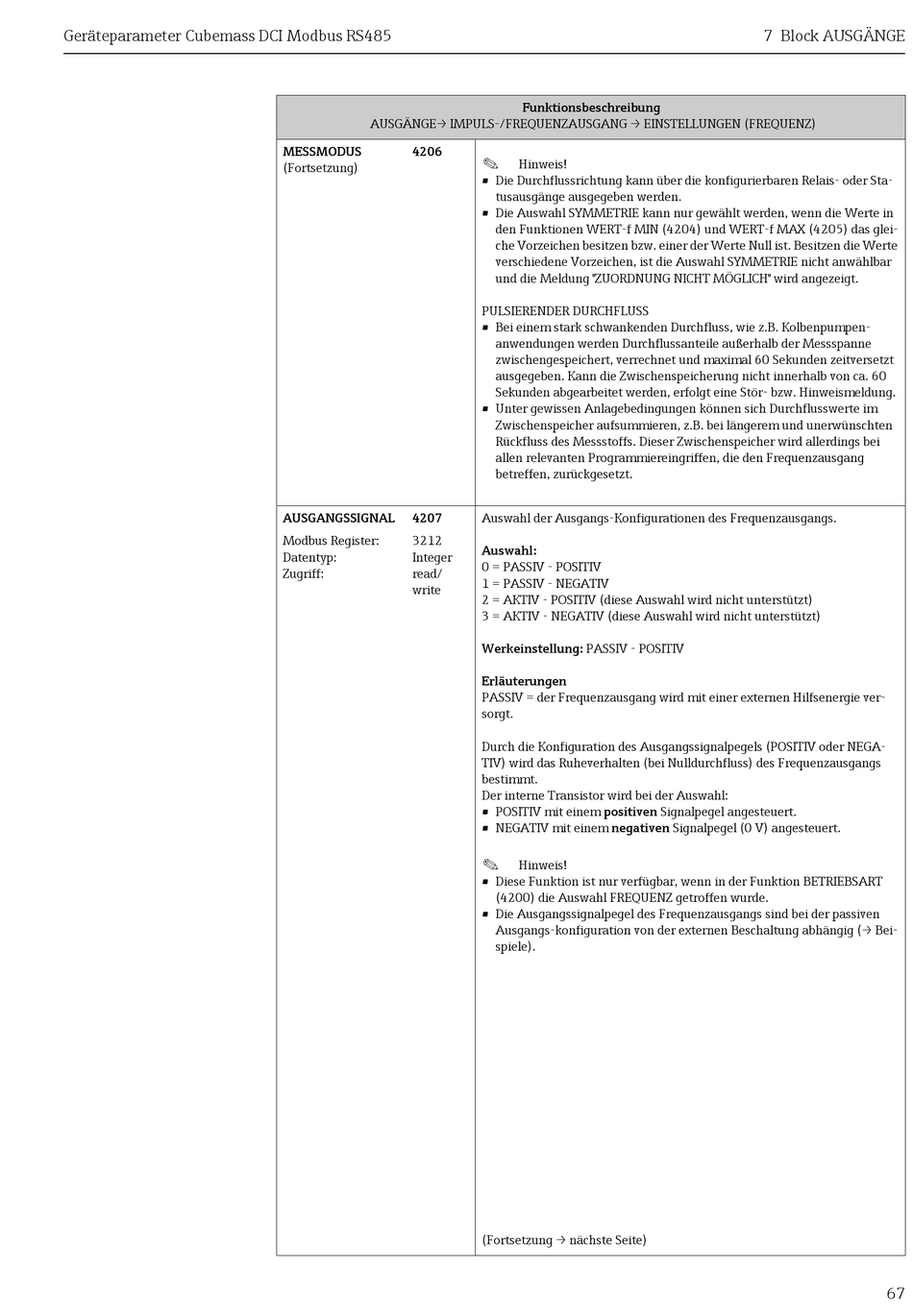

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
MESSMODUS
4206
(Fortsetzung)

AUSGANGSSIGNAL

4207
Modbus Register:
3212
Datentyp:
Integer
Zugriff:
read/
write
Funktionsbeschreibung
!
Hinweis!
• Die Durchflussrichtung kann über die konfigurierbaren Relais- oder Sta-
tusausgänge ausgegeben werden.
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in
den Funktionen WERT-f MIN (4204) und WERT-f MAX (4205) das glei-
che Vorzeichen besitzen bzw. einer der Werte Null ist. Besitzen die Werte
verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht anwählbar
und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
PULSIERENDER DURCHFLUSS
• Bei einem stark schwankenden Durchfluss, wie z.B. Kolbenpumpen-
anwendungen werden Durchflussanteile außerhalb der Messspanne
zwischengespeichert, verrechnet und maximal 60 Sekunden zeitversetzt
ausgegeben. Kann die Zwischenspeicherung nicht innerhalb von ca. 60
Sekunden abgearbeitet werden, erfolgt eine Stör- bzw. Hinweismeldung.
• Unter gewissen Anlagebedingungen können sich Durchflusswerte im
Zwischenspeicher aufsummieren, z.B. bei längerem und unerwünschten
Rückfluss des Messstoffs. Dieser Zwischenspeicher wird allerdings bei
allen relevanten Programmiereingriffen, die den Frequenzausgang
betreffen, zurückgesetzt.
Auswahl der Ausgangs-Konfigurationen des Frequenzausgangs.
Auswahl:
0 = PASSIV - POSITIV
1 = PASSIV - NEGATIV
2 = AKTIV - POSITIV (diese Auswahl wird nicht unterstützt)
3 = AKTIV - NEGATIV (diese Auswahl wird nicht unterstützt)
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
PASSIV = der Frequenzausgang wird mit einer externen Hilfsenergie ver-
sorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGA-
TIV) wird das Ruheverhalten (bei Nulldurchfluss) des Frequenzausgangs
bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
• Die Ausgangssignalpegel des Frequenzausgangs sind bei der passiven
Ausgangs-konfiguration von der externen Beschaltung abhängig (→ Bei-
spiele).
(Fortsetzung → nächste Seite)
7 Block AUSGÄNGE
