Geräteparameter Cubemass DCI Modbus RS485

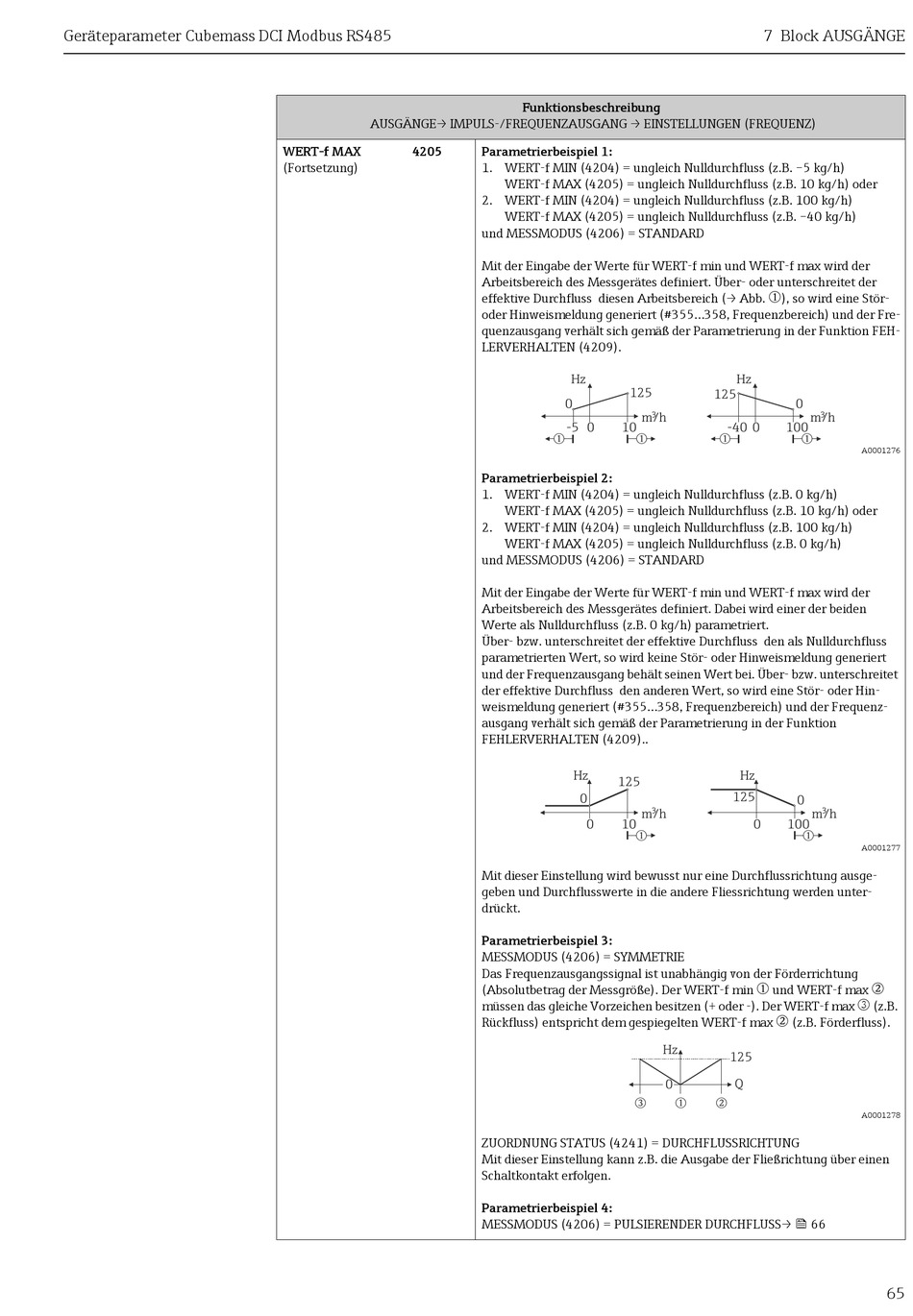

AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
WERT-f MAX 4205
(Fortsetzung)
Funktionsbeschreibung
Parametrierbeispiel 1:
1. WERT-f MIN (4204) = ungleich Nulldurchfluss (z.B. –5 kg/h)
WERT-f MAX (4205) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
2. WERT-f MIN (4204) = ungleich Nulldurchfluss (z.B. 100 kg/h)
WERT-f MAX (4205) = ungleich Nulldurchfluss (z.B. –40 kg/h)
und MESSMODUS (4206) = STANDARD
Mit der Eingabe der Werte für WERT-f min und WERT-f max wird der
Arbeitsbereich des Messgerätes definiert. Über- oder unterschreitet der
effektive Durchfluss diesen Arbeitsbereich (→ Abb.
oder Hinweismeldung generiert (#355...358, Frequenzbereich) und der Fre-
quenzausgang verhält sich gemäß der Parametrierung in der Funktion FEH-
LERVERHALTEN (4209).
Hz
125
0
3
m /h
-5 0 10
m m
Parametrierbeispiel 2:
1. WERT-f MIN (4204) = ungleich Nulldurchfluss (z.B. 0 kg/h)
WERT-f MAX (4205) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
2. WERT-f MIN (4204) = ungleich Nulldurchfluss (z.B. 100 kg/h)
WERT-f MAX (4205) = ungleich Nulldurchfluss (z.B. 0 kg/h)
und MESSMODUS (4206) = STANDARD
Mit der Eingabe der Werte für WERT-f min und WERT-f max wird der
Arbeitsbereich des Messgerätes definiert. Dabei wird einer der beiden
Werte als Nulldurchfluss (z.B. 0 kg/h) parametriert.
Über- bzw. unterschreitet der effektive Durchfluss den als Nulldurchfluss
parametrierten Wert, so wird keine Stör- oder Hinweismeldung generiert
und der Frequenzausgang behält seinen Wert bei. Über- bzw. unterschreitet
der effektive Durchfluss den anderen Wert, so wird eine Stör- oder Hin-
weismeldung generiert (#355...358, Frequenzbereich) und der Frequenz-
ausgang verhält sich gemäß der Parametrierung in der Funktion
FEHLERVERHALTEN (4209)..
Hz
125
0
3
m /h
0 10
m
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausge-
geben und Durchflusswerte in die andere Fliessrichtung werden unter-
drückt.
Parametrierbeispiel 3:
MESSMODUS (4206) = SYMMETRIE
Das Frequenzausgangssignal ist unabhängig von der Förderrichtung
(Absolutbetrag der Messgröße). Der WERT-f min
müssen das gleiche Vorzeichen besitzen (+ oder -). Der WERT-f max
Rückfluss) entspricht dem gespiegelten WERT-f max
o
ZUORDNUNG STATUS (4241) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fließrichtung über einen
Schaltkontakt erfolgen.
Parametrierbeispiel 4:
MESSMODUS (4206) = PULSIERENDER DURCHFLUSS→  66
7 Block AUSGÄNGE
m
), so wird eine Stör-
Hz
125
0
3
m /h
-40 0 100
m m
Hz
125
0
3
m /h
0 100
m
m
und WERT-f max
n
(z.B. Förderfluss).
Hz
125
Q
0
m n
A0001276
A0001277
n
o
(z.B.
A0001278
