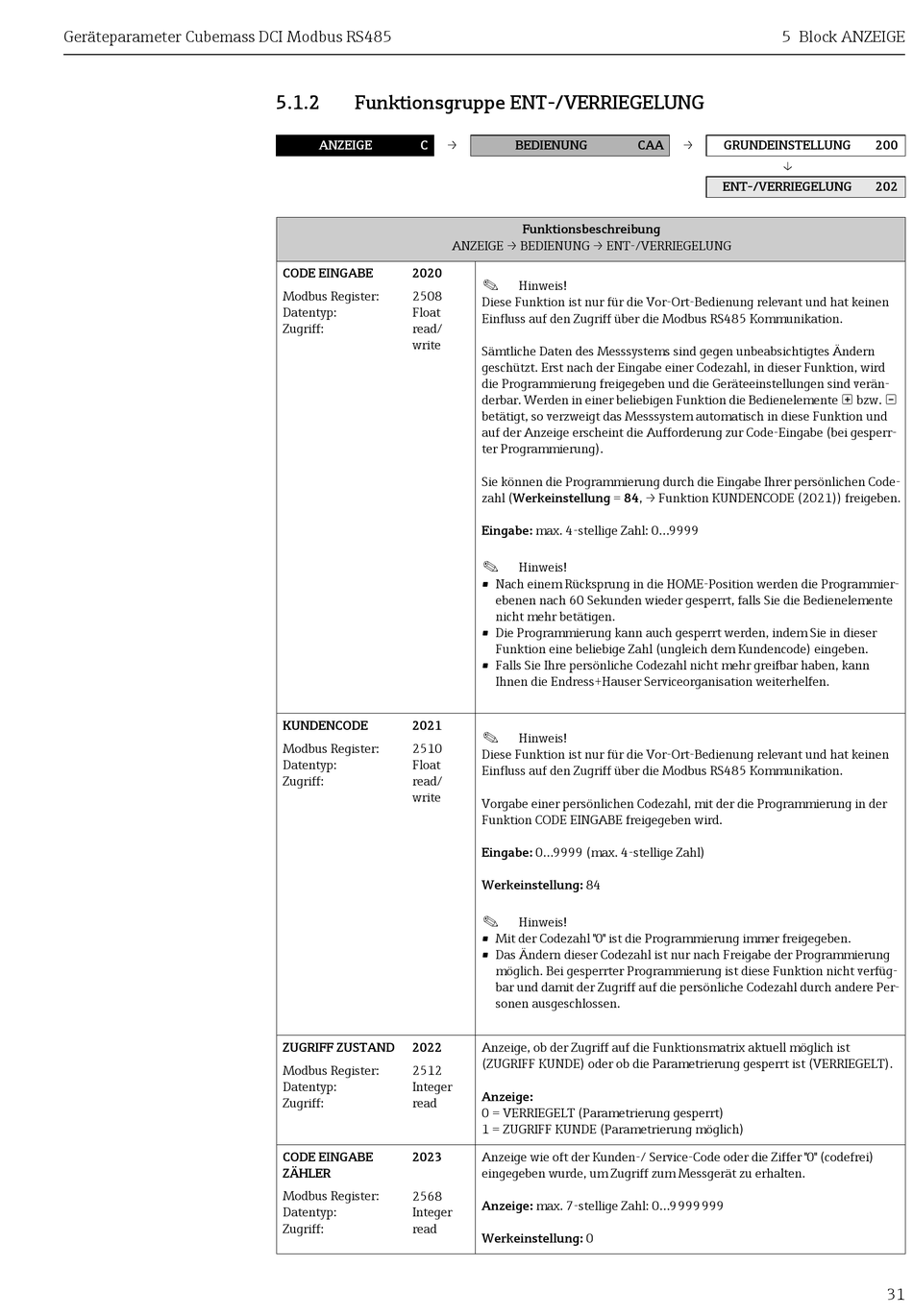

Funktionsgruppe Ent-/Verriegelung - Endress+Hauser Cubemass DCI Handbuch

Geräteparameter Cubemass DCI Modbus RS485
5.1.2

Funktionsgruppe ENT-/VERRIEGELUNG

ANZEIGE C →
CODE EINGABE 2020
Modbus Register: 2508
Datentyp: Float
Zugriff: read/
write
KUNDENCODE 2021
Modbus Register: 2510
Datentyp: Float
Zugriff: read/
write
ZUGRIFF ZUSTAND 2022
Modbus Register: 2512
Datentyp: Integer
Zugriff: read
CODE EINGABE 2023
ZÄHLER
Modbus Register: 2568
Datentyp:
Integer
Zugriff: read
BEDIENUNG
Funktionsbeschreibung
ANZEIGE → BEDIENUNG → ENT-/VERRIEGELUNG
!
Hinweis!
Diese Funktion ist nur für die Vor-Ort-Bedienung relevant und hat keinen
Einfluss auf den Zugriff über die Modbus RS485 Kommunikation.
Sämtliche Daten des Messsystems sind gegen unbeabsichtigtes Ändern
geschützt. Erst nach der Eingabe einer Codezahl, in dieser Funktion, wird
die Programmierung freigegeben und die Geräteeinstellungen sind verän-
derbar. Werden in einer beliebigen Funktion die Bedienelemente  bzw. 
betätigt, so verzweigt das Messsystem automatisch in diese Funktion und
auf der Anzeige erscheint die Aufforderung zur Code-Eingabe (bei gesperr-
ter Programmierung).
Sie können die Programmierung durch die Eingabe Ihrer persönlichen Code-
zahl (Werkeinstellung = 84, → Funktion KUNDENCODE (2021)) freigeben.
Eingabe: max. 4-stellige Zahl: 0...9999
!
Hinweis!
• Nach einem Rücksprung in die HOME-Position werden die Programmier-
ebenen nach 60 Sekunden wieder gesperrt, falls Sie die Bedienelemente
nicht mehr betätigen.
• Die Programmierung kann auch gesperrt werden, indem Sie in dieser
Funktion eine beliebige Zahl (ungleich dem Kundencode) eingeben.
• Falls Sie Ihre persönliche Codezahl nicht mehr greifbar haben, kann
Ihnen die Endress+Hauser Serviceorganisation weiterhelfen.
!
Hinweis!
Diese Funktion ist nur für die Vor-Ort-Bedienung relevant und hat keinen
Einfluss auf den Zugriff über die Modbus RS485 Kommunikation.
Vorgabe einer persönlichen Codezahl, mit der die Programmierung in der
Funktion CODE EINGABE freigegeben wird.
Eingabe: 0...9999 (max. 4-stellige Zahl)
Werkeinstellung: 84
!
Hinweis!
• Mit der Codezahl "0" ist die Programmierung immer freigegeben.
• Das Ändern dieser Codezahl ist nur nach Freigabe der Programmierung
möglich. Bei gesperrter Programmierung ist diese Funktion nicht verfüg-
bar und damit der Zugriff auf die persönliche Codezahl durch andere Per-
sonen ausgeschlossen.
Anzeige, ob der Zugriff auf die Funktionsmatrix aktuell möglich ist
(ZUGRIFF KUNDE) oder ob die Parametrierung gesperrt ist (VERRIEGELT).
Anzeige:
0 = VERRIEGELT (Parametrierung gesperrt)
1 = ZUGRIFF KUNDE (Parametrierung möglich)
Anzeige wie oft der Kunden-/ Service-Code oder die Ziffer "0" (codefrei)
eingegeben wurde, um Zugriff zum Messgerät zu erhalten.
Anzeige: max. 7-stellige Zahl: 0...9999999
Werkeinstellung: 0
5 Block ANZEIGE
CAA → GRUNDEINSTELLUNG
ENT-/VERRIEGELUNG
200
202
31
