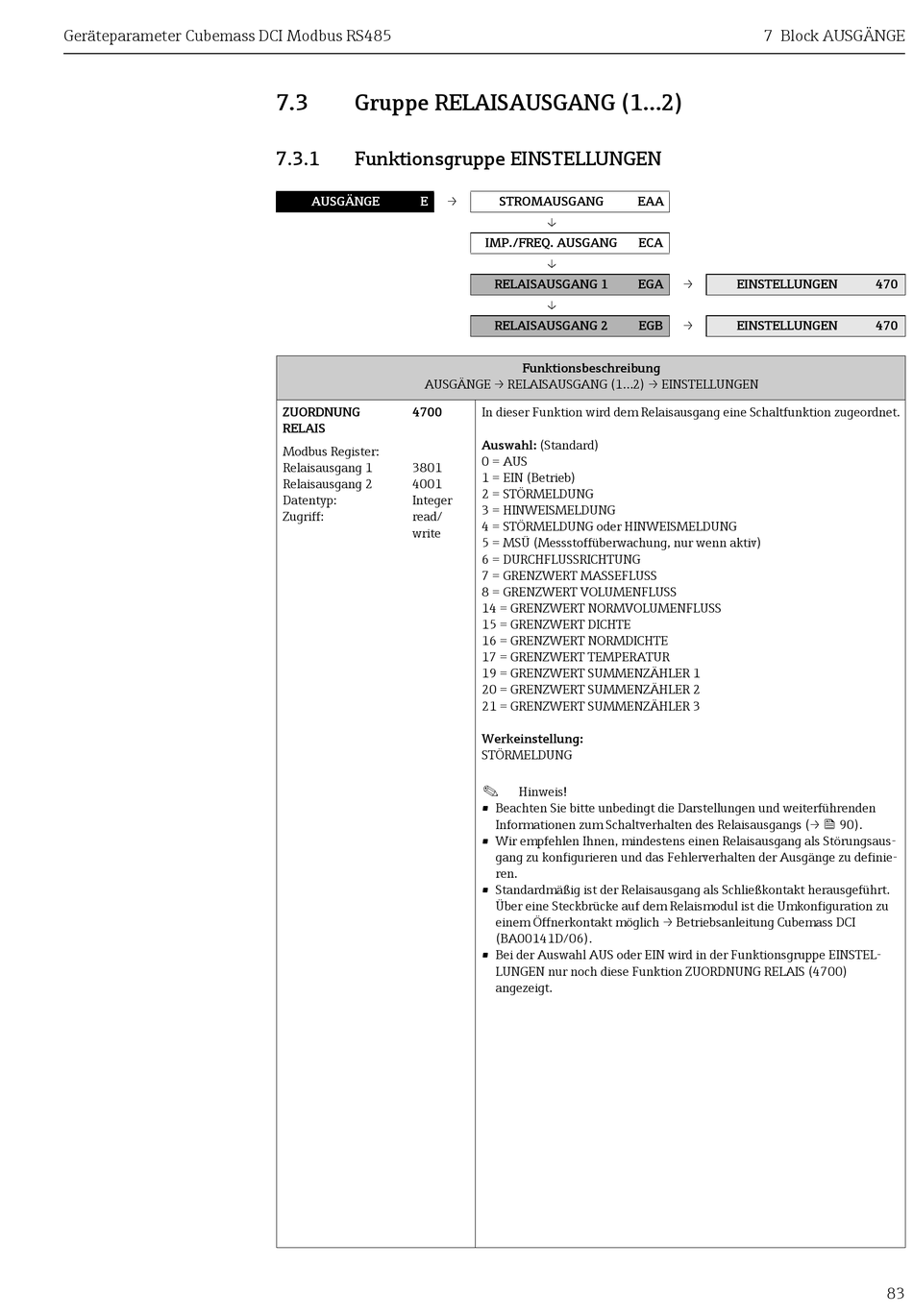

Geräteparameter Cubemass DCI Modbus RS485
7.3

Gruppe RELAISAUSGANG (1...2)

7.3.1

Funktionsgruppe EINSTELLUNGEN

AUSGÄNGE E →
AUSGÄNGE → RELAISAUSGANG (1...2) → EINSTELLUNGEN
ZUORDNUNG 4700
RELAIS
Modbus Register:
Relaisausgang 1 3801
Relaisausgang 2 4001
Datentyp: Integer
Zugriff: read/
write
STROMAUSGANG EAA
IMP./FREQ. AUSGANG ECA
RELAISAUSGANG 1 EGA
RELAISAUSGANG 2 EGB
Funktionsbeschreibung
In dieser Funktion wird dem Relaisausgang eine Schaltfunktion zugeordnet.
Auswahl: (Standard)
0 = AUS
1 = EIN (Betrieb)
2 = STÖRMELDUNG
3 = HINWEISMELDUNG
4 = STÖRMELDUNG oder HINWEISMELDUNG
5 = MSÜ (Messstoffüberwachung, nur wenn aktiv)
6 = DURCHFLUSSRICHTUNG
7 = GRENZWERT MASSEFLUSS
8 = GRENZWERT VOLUMENFLUSS
14 = GRENZWERT NORMVOLUMENFLUSS
15 = GRENZWERT DICHTE
16 = GRENZWERT NORMDICHTE
17 = GRENZWERT TEMPERATUR
19 = GRENZWERT SUMMENZÄHLER 1
20 = GRENZWERT SUMMENZÄHLER 2
21 = GRENZWERT SUMMENZÄHLER 3
Werkeinstellung:
STÖRMELDUNG
!
Hinweis!
• Beachten Sie bitte unbedingt die Darstellungen und weiterführenden
Informationen zum Schaltverhalten des Relaisausgangs (→  90).
• Wir empfehlen Ihnen, mindestens einen Relaisausgang als Störungsaus-
gang zu konfigurieren und das Fehlerverhalten der Ausgänge zu definie-
ren.
• Standardmäßig ist der Relaisausgang als Schließkontakt herausgeführt.
Über eine Steckbrücke auf dem Relaismodul ist die Umkonfiguration zu
einem Öffnerkontakt möglich → Betriebsanleitung Cubemass DCI
(BA00141D/06).
• Bei der Auswahl AUS oder EIN wird in der Funktionsgruppe EINSTEL-
LUNGEN nur noch diese Funktion ZUORDNUNG RELAIS (4700)
angezeigt.
7 Block AUSGÄNGE
→ EINSTELLUNGEN
→ EINSTELLUNGEN
470
470
83
