7 Block AUSGÄNGE
90
7.3.5

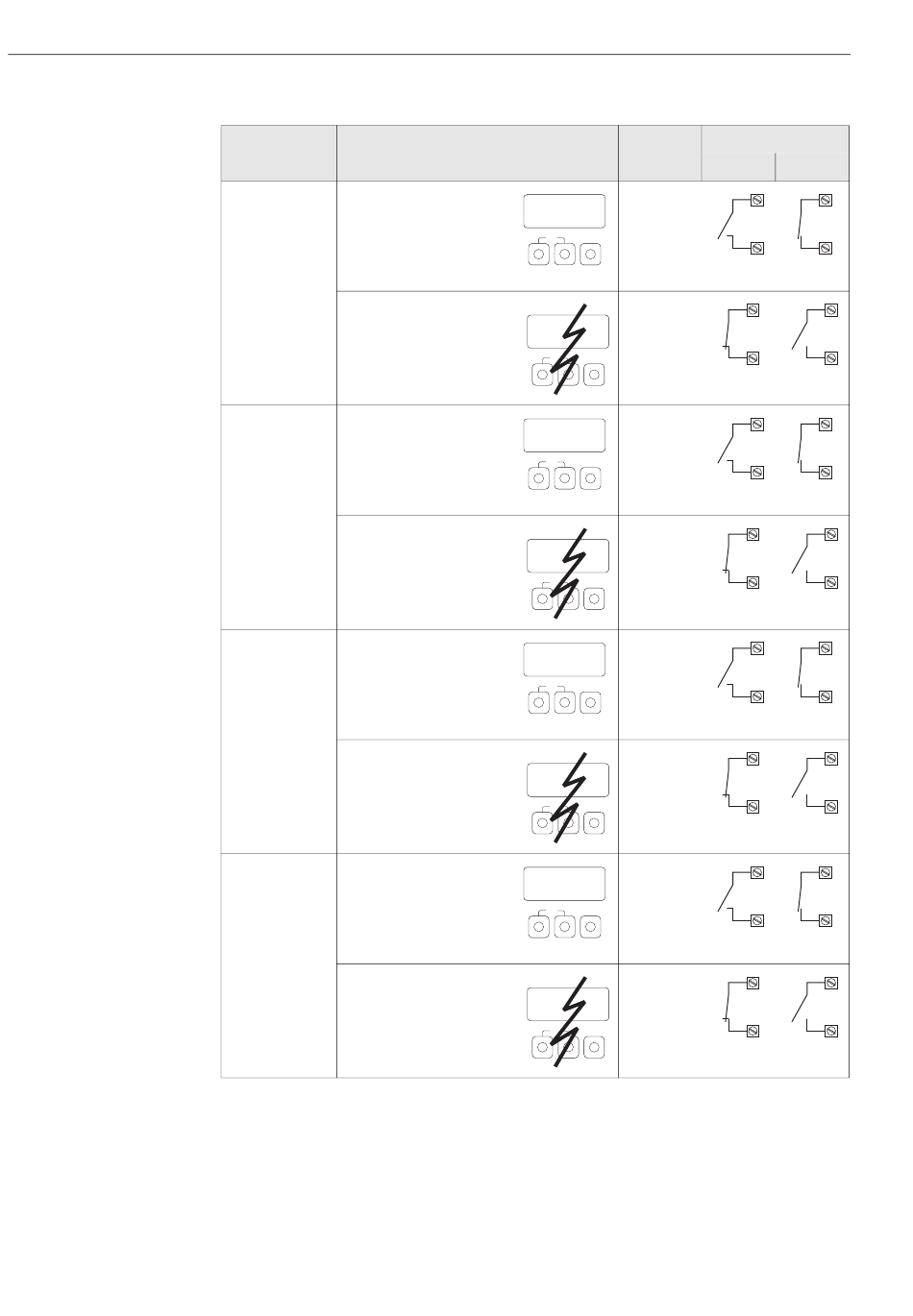

Schaltverhalten Relaisausgang
Funktion
EIN (Betrieb)
System im Messbetrieb
System außer Messbetrieb
(Ausfall der Hilfsenergie)
Störmeldung
System in Ordnung
(System- oder Prozessfehler)
Störung → Fehlerverhalten
Aus- /Eingänge und Summen-
zähler
Hinweismeldung
System in Ordnung
(System- oder Prozessfehler)
Störung → Weiterführung des
Messbetriebs
Störmeldung
System in Ordnung
oder
Hinweismeldung
(System- oder Prozessfehler)
Störung → Fehlerverhalten
oder
Hinweis → Weiterführung des
Messbetriebs
Geräteparameter Cubemass DCI Modbus RS485
Zustand
Relaisspule
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
XXX.XXX.XX
Esc
+
-
E
Kontakt*
Öffner
Schließer
angezogen
A0001239
abgefallen
A0001240
angezogen
A0001239
abgefallen
A0001240
angezogen
A0001239
abgefallen
A0001240
angezogen
A0001239
abgefallen
A0001240
A0001237
A0001238
A0001237
A0001238
A0001237
A0001238
A0001237
A0001238
