9 Block GRUNDFUNKTION
108

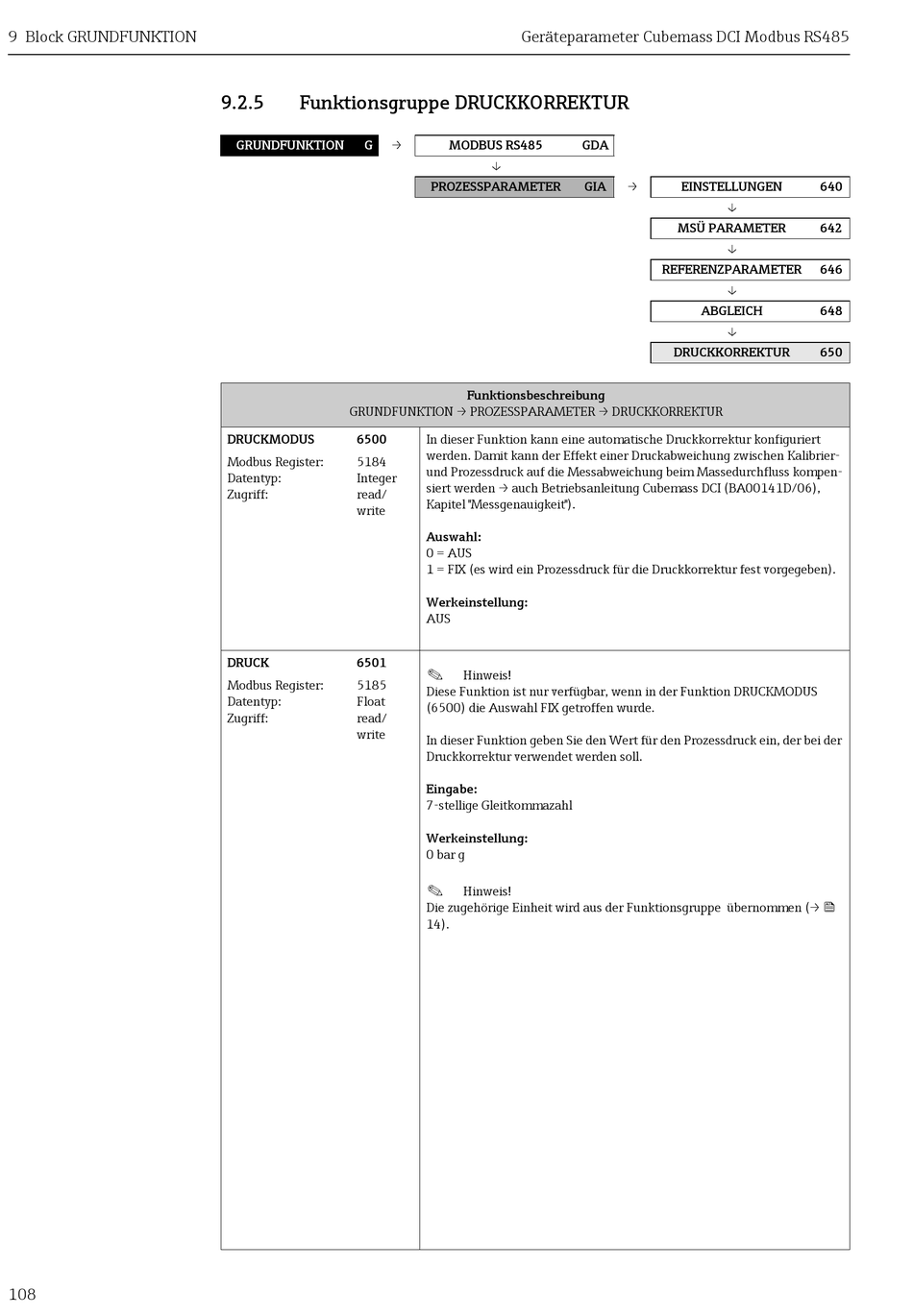

9.2.5

Funktionsgruppe DRUCKKORREKTUR

GRUNDFUNKTION G →
GRUNDFUNKTION → PROZESSPARAMETER → DRUCKKORREKTUR
DRUCKMODUS 6500
Modbus Register: 5184
Datentyp: Integer
Zugriff: read/
write
DRUCK 6501
Modbus Register: 5185
Datentyp: Float
Zugriff: read/
write
Geräteparameter Cubemass DCI Modbus RS485
MODBUS RS485 GDA
PROZESSPARAMETER GIA
Funktionsbeschreibung
In dieser Funktion kann eine automatische Druckkorrektur konfiguriert
werden. Damit kann der Effekt einer Druckabweichung zwischen Kalibrier-
und Prozessdruck auf die Messabweichung beim Massedurchfluss kompen-
siert werden → auch Betriebsanleitung Cubemass DCI (BA00141D/06),
Kapitel "Messgenauigkeit").
Auswahl:
0 = AUS
1 = FIX (es wird ein Prozessdruck für die Druckkorrektur fest vorgegeben).
Werkeinstellung:
AUS
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion DRUCKMODUS
(6500) die Auswahl FIX getroffen wurde.
In dieser Funktion geben Sie den Wert für den Prozessdruck ein, der bei der
Druckkorrektur verwendet werden soll.
Eingabe:
7-stellige Gleitkommazahl
Werkeinstellung:
0 bar g
!
Hinweis!
Die zugehörige Einheit wird aus der Funktionsgruppe übernommen (→ 
14).
→ EINSTELLUNGEN
MSÜ PARAMETER
REFERENZPARAMETER
ABGLEICH
DRUCKKORREKTUR
640
642
646
648
650
