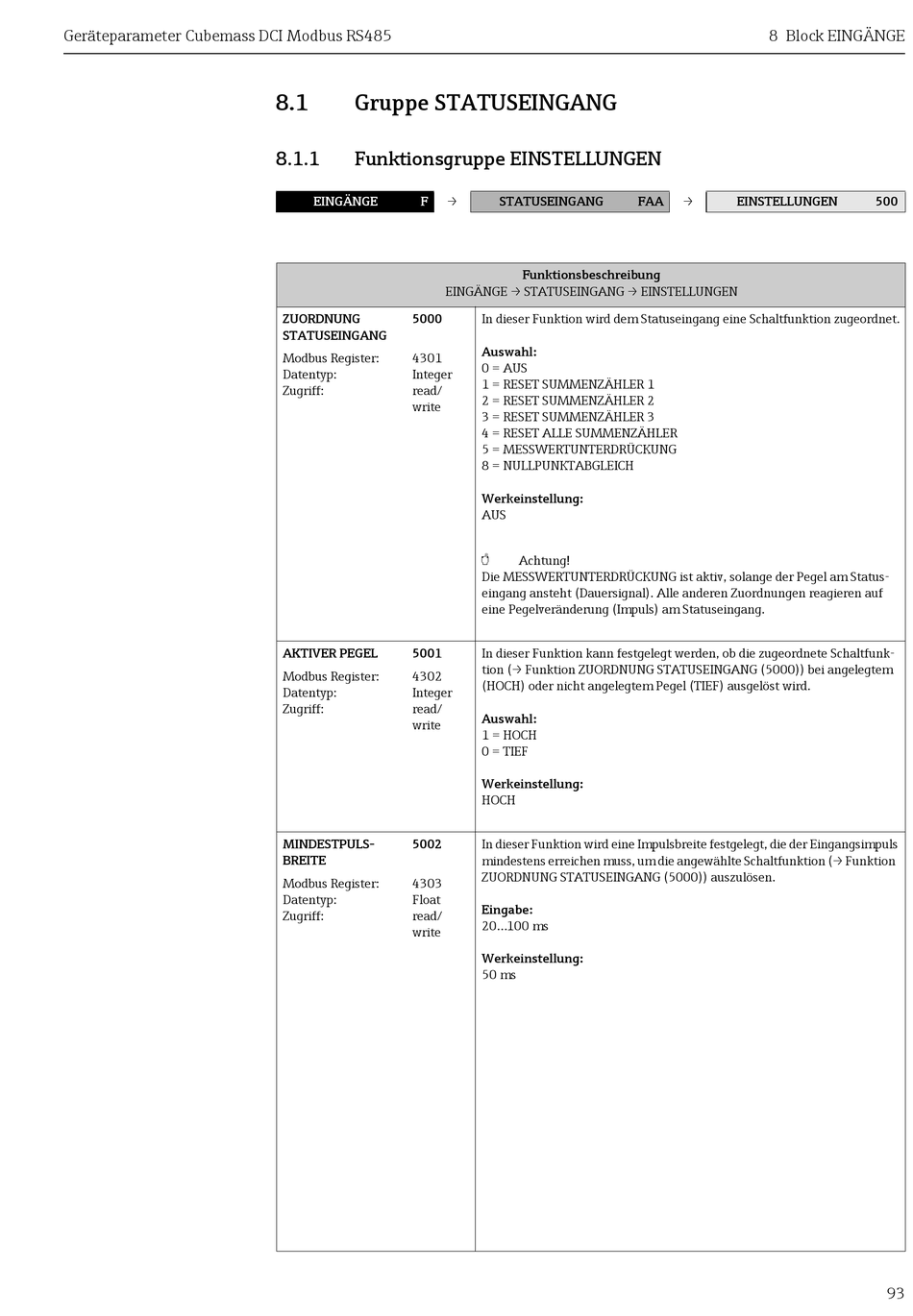

Geräteparameter Cubemass DCI Modbus RS485
8.1

Gruppe STATUSEINGANG

8.1.1

Funktionsgruppe EINSTELLUNGEN

EINGÄNGE F →
EINGÄNGE → STATUSEINGANG → EINSTELLUNGEN
ZUORDNUNG 5000
STATUSEINGANG
Modbus Register: 4301
Datentyp: Integer
Zugriff: read/
write
AKTIVER PEGEL 5001
Modbus Register: 4302
Datentyp: Integer
Zugriff: read/
write
MINDESTPULS- 5002
BREITE
Modbus Register: 4303
Datentyp: Float
Zugriff: read/
write
STATUSEINGANG FAA
Funktionsbeschreibung
In dieser Funktion wird dem Statuseingang eine Schaltfunktion zugeordnet.
Auswahl:
0 = AUS
1 = RESET SUMMENZÄHLER 1
2 = RESET SUMMENZÄHLER 2
3 = RESET SUMMENZÄHLER 3
4 = RESET ALLE SUMMENZÄHLER
5 = MESSWERTUNTERDRÜCKUNG
8 = NULLPUNKTABGLEICH
Werkeinstellung:
AUS
"
Achtung!
Die MESSWERTUNTERDRÜCKUNG ist aktiv, solange der Pegel am Status-
eingang ansteht (Dauersignal). Alle anderen Zuordnungen reagieren auf
eine Pegelveränderung (Impuls) am Statuseingang.
In dieser Funktion kann festgelegt werden, ob die zugeordnete Schaltfunk-
tion (→ Funktion ZUORDNUNG STATUSEINGANG (5000)) bei angelegtem
(HOCH) oder nicht angelegtem Pegel (TIEF) ausgelöst wird.
Auswahl:
1 = HOCH
0 = TIEF
Werkeinstellung:
HOCH
In dieser Funktion wird eine Impulsbreite festgelegt, die der Eingangsimpuls
mindestens erreichen muss, um die angewählte Schaltfunktion (→ Funktion
ZUORDNUNG STATUSEINGANG (5000)) auszulösen.
Eingabe:
20...100 ms
Werkeinstellung:
50 ms
8 Block EINGÄNGE
→ EINSTELLUNGEN 500
