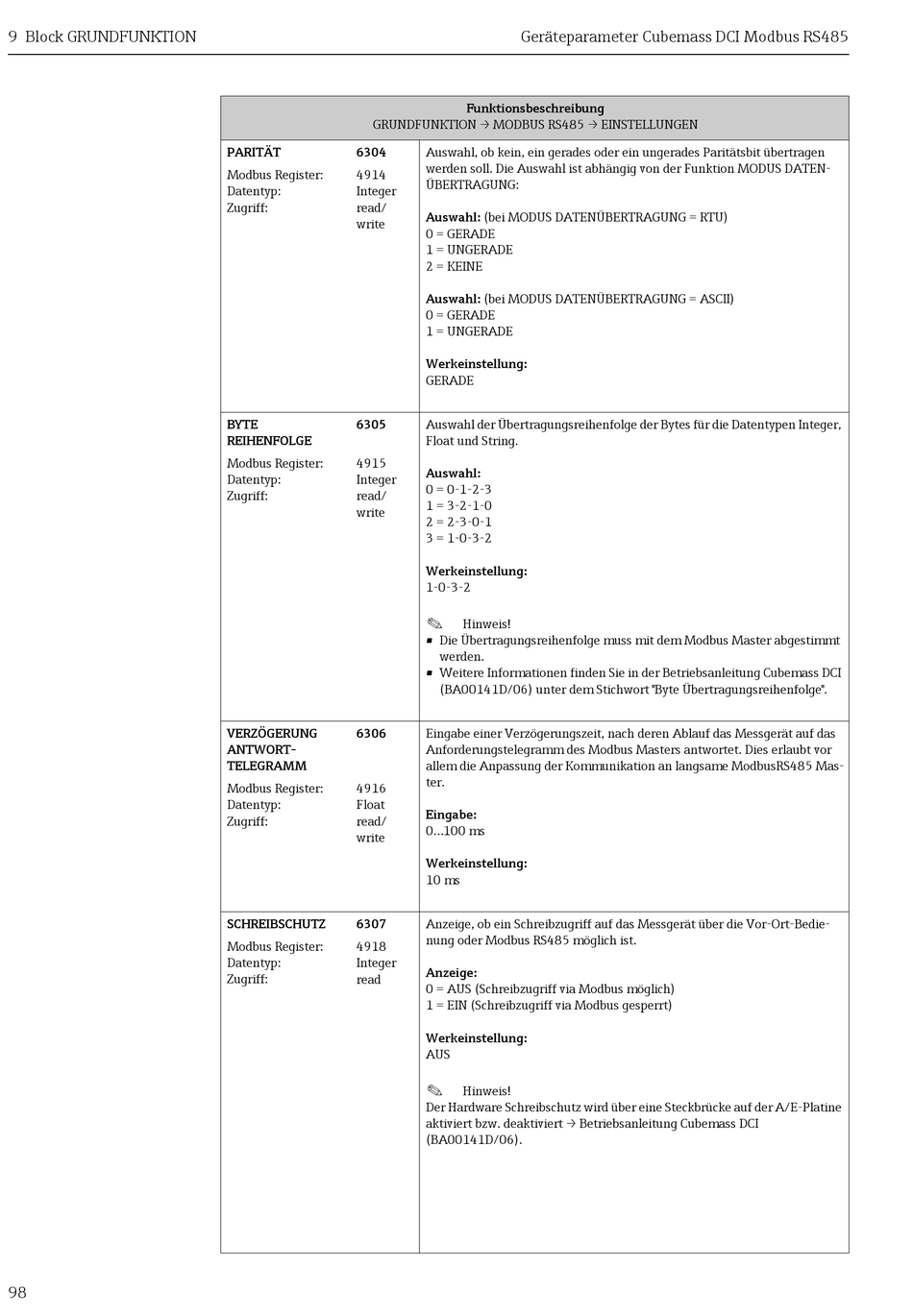

9 Block GRUNDFUNKTION
98
GRUNDFUNKTION → MODBUS RS485 → EINSTELLUNGEN
PARITÄT 6304
Modbus Register: 4914
Datentyp: Integer
Zugriff: read/
write
BYTE 6305
REIHENFOLGE
Modbus Register: 4915
Datentyp: Integer
Zugriff: read/
write
VERZÖGERUNG 6306
ANTWORT-
TELEGRAMM
Modbus Register: 4916
Datentyp: Float
Zugriff: read/
write
SCHREIBSCHUTZ 6307
Modbus Register: 4918
Datentyp: Integer
Zugriff: read
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
Auswahl, ob kein, ein gerades oder ein ungerades Paritätsbit übertragen
werden soll. Die Auswahl ist abhängig von der Funktion MODUS DATEN-
ÜBERTRAGUNG:
Auswahl: (bei MODUS DATENÜBERTRAGUNG = RTU)
0 = GERADE
1 = UNGERADE
2 = KEINE
Auswahl: (bei MODUS DATENÜBERTRAGUNG = ASCII)
0 = GERADE
1 = UNGERADE
Werkeinstellung:
GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen Integer,
Float und String.
Auswahl:
0 = 0-1-2-3
1 = 3-2-1-0
2 = 2-3-0-1
3 = 1-0-3-2
Werkeinstellung:
1-0-3-2
!
Hinweis!
• Die Übertragungsreihenfolge muss mit dem Modbus Master abgestimmt
werden.
• Weitere Informationen finden Sie in der Betriebsanleitung Cubemass DCI
(BA00141D/06) unter dem Stichwort "Byte Übertragungsreihenfolge".
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf das
Anforderungstelegramm des Modbus Masters antwortet. Dies erlaubt vor
allem die Anpassung der Kommunikation an langsame ModbusRS485 Mas-
ter.
Eingabe:
0...100 ms
Werkeinstellung:
10 ms
Anzeige, ob ein Schreibzugriff auf das Messgerät über die Vor-Ort-Bedie-
nung oder Modbus RS485 möglich ist.
Anzeige:
0 = AUS (Schreibzugriff via Modbus möglich)
1 = EIN (Schreibzugriff via Modbus gesperrt)
Werkeinstellung:
AUS
!
Hinweis!
Der Hardware Schreibschutz wird über eine Steckbrücke auf der A/E-Platine
aktiviert bzw. deaktiviert → Betriebsanleitung Cubemass DCI
(BA00141D/06).
