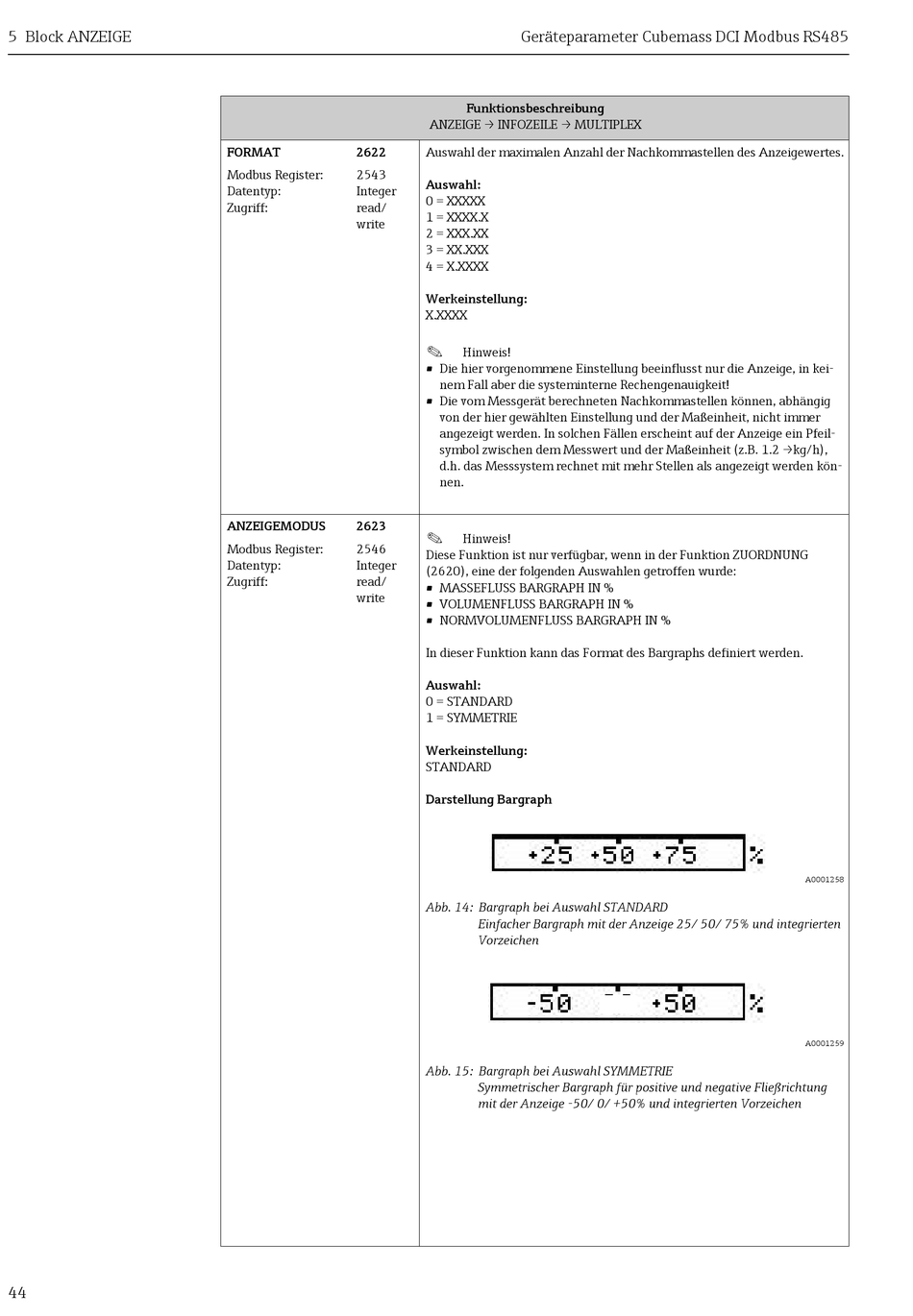

Endress+Hauser Cubemass DCI Handbuch Seite 44

5 Block ANZEIGE
44
FORMAT 2622
Modbus Register: 2543
Datentyp: Integer
Zugriff: read/
write
ANZEIGEMODUS 2623
Modbus Register: 2546
Datentyp: Integer
Zugriff: read/
write
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
ANZEIGE → INFOZEILE → MULTIPLEX
Auswahl der maximalen Anzahl der Nachkommastellen des Anzeigewertes.
Auswahl:
0 = XXXXX
1 = XXXX.X
2 = XXX.XX
3 = XX.XXX
4 = X.XXXX
Werkeinstellung:
X.XXXX
!
Hinweis!
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in kei-
nem Fall aber die systeminterne Rechengenauigkeit!
• Die vom Messgerät berechneten Nachkommastellen können, abhängig
von der hier gewählten Einstellung und der Maßeinheit, nicht immer
angezeigt werden. In solchen Fällen erscheint auf der Anzeige ein Pfeil-
symbol zwischen dem Messwert und der Maßeinheit (z.B. 1.2 →kg/h),
d.h. das Messsystem rechnet mit mehr Stellen als angezeigt werden kön-
nen.
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
(2620), eine der folgenden Auswahlen getroffen wurde:
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
Werkeinstellung:
STANDARD
Darstellung Bargraph
Abb. 14: Bargraph bei Auswahl STANDARD
Einfacher Bargraph mit der Anzeige 25/ 50/ 75% und integrierten
Vorzeichen
Abb. 15: Bargraph bei Auswahl SYMMETRIE
Symmetrischer Bargraph für positive und negative Fließrichtung
mit der Anzeige -50/ 0/ +50% und integrierten Vorzeichen
A0001258
A0001259
