11.2.9 Erläuterungen zum Verhalten des Statusausgangs
Allgemein
Falls Sie den Statusausgang für „GRENZWERT" konfiguriert haben, so können Sie in den Funktionen EIN-
SCHALTPUNKT und AUSSCHALTPUNKT die dazu erforderlichen Schaltpunkte festlegen. Erreicht die betref-
fende Messgröße diese vordefinierten Werte, so schaltet der Statusausgang wie in den unteren Abbildungen
dargestellt.

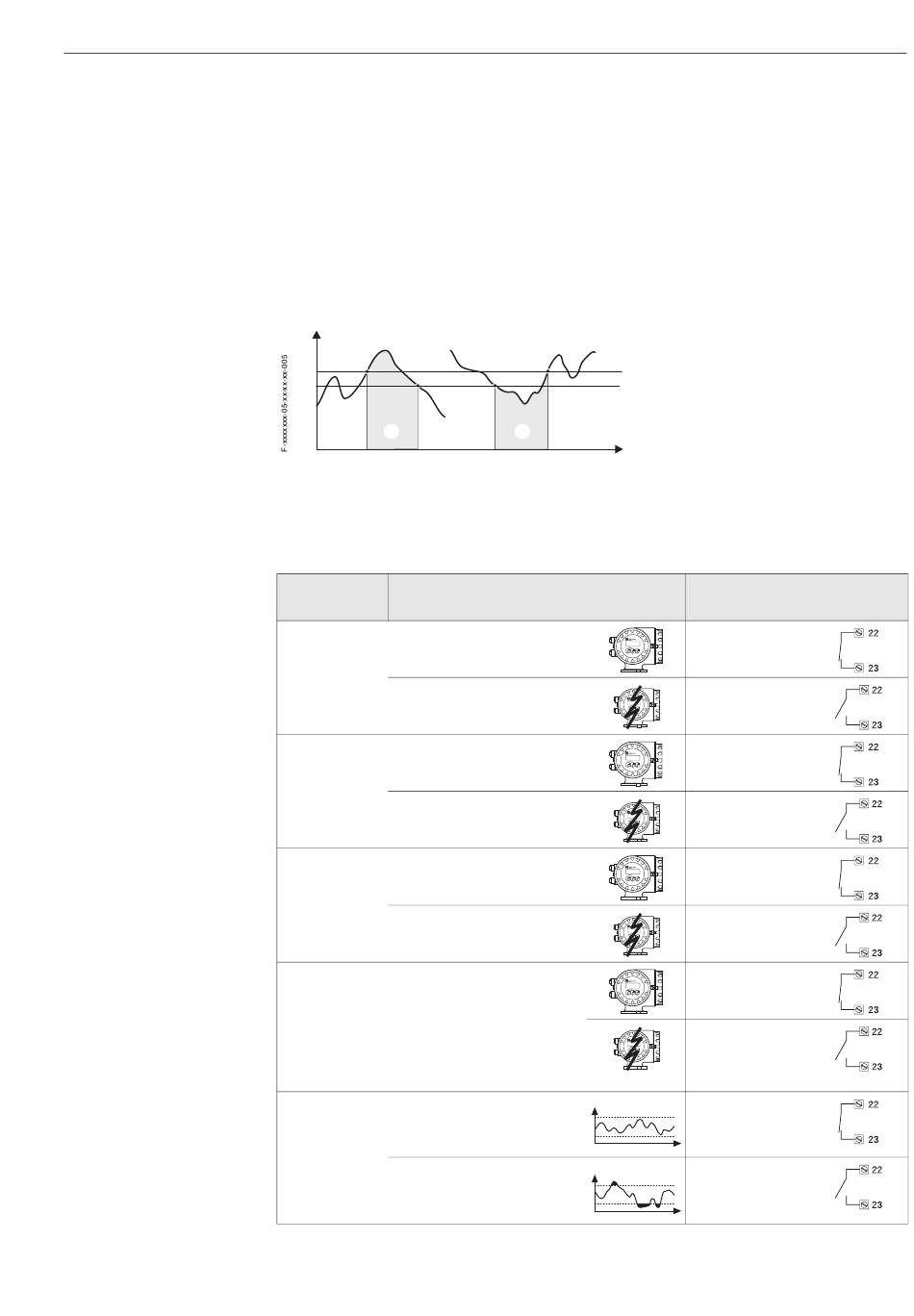

Statusausgang konfiguriert für Grenzwert
Der Statusausgang schaltet um, sobald die aktuelle Messgröße einen bestimmten Schaltpunkt über-
oder unterschritten hat.
Anwendung: Überwachen von Durchfluss bzw. verfahrenstechnischen Randbedingungen.
Messgröße
➀
➂
➀ ≤
= EIN AUSSCHALTPUNKT (Maximale Sicherheit)
➁
= EIN > AUSSCHALTPUNKT (Minimale Sicherheit)
➂
= Statusausgang ausgeschaltet (nicht leitend)
Schaltverhalten Statusausgang
Funktion
EIN (Betrieb) System im Messbetrieb
System ausser Messbetrieb
(Ausfall der Hilfsenergie)
Störmeldung System in Ordnung
(System- oder Prozessfehler)
→
Störung
Eingänge und Summenzähler
Hinweismeldung System in Ordnung
(System- oder Prozessfehler)
→
Störung
Messbetriebs
Störmeldung System in Ordnung
oder Hinweis-
meldung
(System- oder Prozessfehler)
→
Störung
→
Hinweis
Messbetriebs
Grenzwert Grenzwert nicht über- oder
• Volumenfluss unterschritten
• Summenzähler
Grenzwert über- oder unter-
schritten
➁
➂
t
Zustand
Fehlerverhalten Aus-/
Weiterführung des
Fehlerverhalten oder
Weiterführung des
11 Beschreibung Gerätefunktionen
Verhalten Open Collector
(Transistor)
leitend
nicht leitend
leitend
nicht leitend
leitend
nicht leitend
leitend
nicht leitend
leitend
nicht leitend
