2 Funktionsmatrix

8
2 Funktionsmatrix
2.1

Allgemeiner Aufbau der Funktionsmatrix

Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke → Gruppen → Funktionsgruppen → Funktionen.
A AAA
ACA
B BAA
C CAA
D, E, ...
CBA

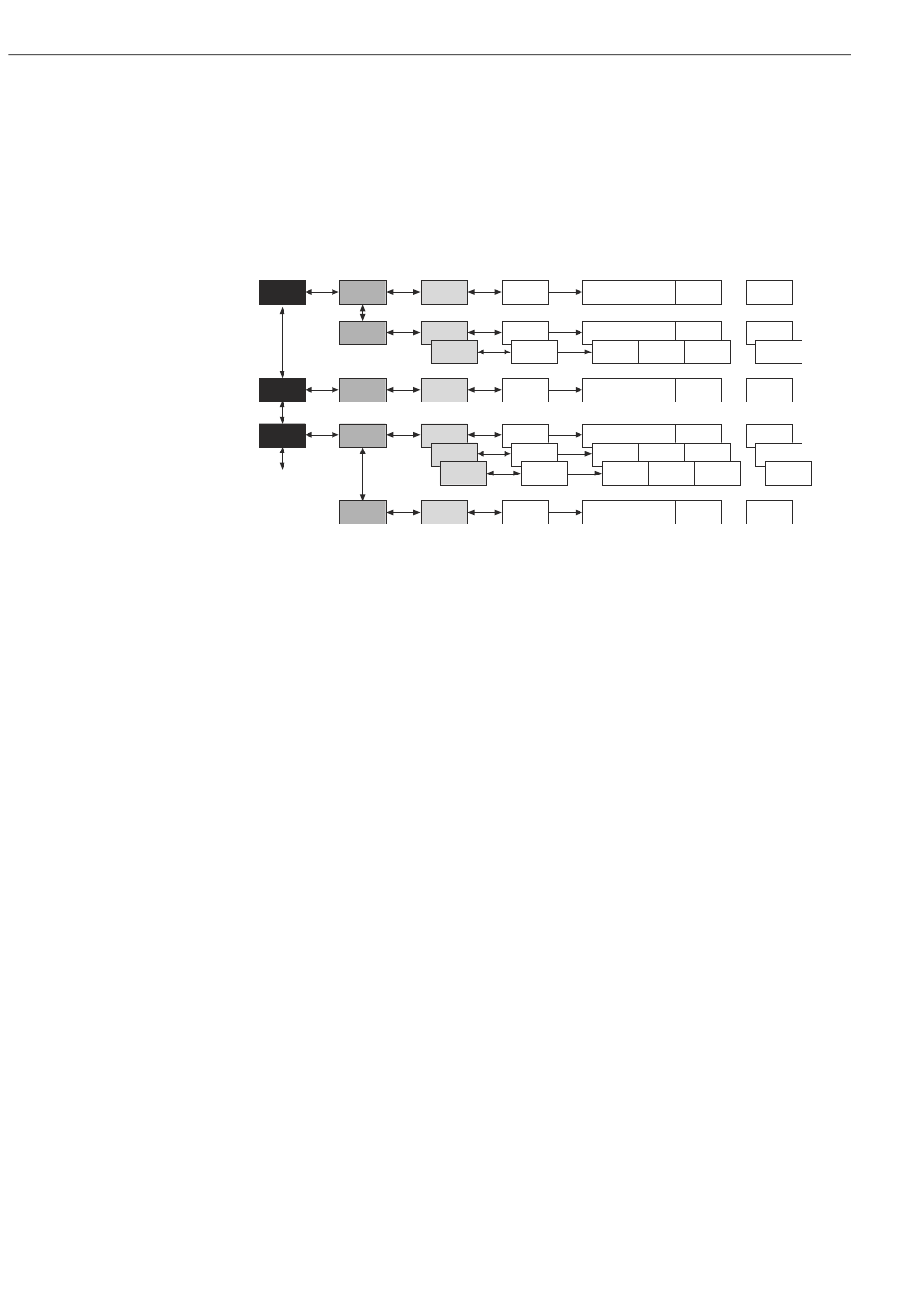

Abb. 2: Aufbau der Funktionsmatrix
2.1.1 Blöcke (A, B, C usw.)
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des Gerätes.
Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, QUICK SETUP, ANZEIGE, SUM-
MENZÄHLER usw.
2.1.2

Gruppen (AAA, AEA, CAA usw.)

Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erweiterte
Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehende Gruppen
des Blockes "ANZEIGE" sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZZEILE usw.
2.1.3

Funktionsgruppen (000, 020, 060 usw.)

Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktionsgruppe
erfolgt eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen Gruppe. Zur Verfü-
gung stehende Funktionsgruppen der Gruppe "BEDIENUNG" sind z.B.: GRUNDEINSTEL-
LUNG, ENT- / VERRIEGELN, BETRIEB usw.
2.1.4

Funktionen (0000, 0001, 0002 usw.)

Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlen-
werte eingegeben bzw. Parameter ausgewählt und abgespeichert werden. Zur Verfügung
stehende Funktionen der Funktionsgruppe "GRUNDEINSTELLUNG" sind z.B.: SPRACHE,
DÄMPFUNG ANZEIGE, KONTRAST LCD usw. Soll z.B. die Bediensprache des Gerätes verän-
dert werden, ergibt sich folgendes Vorgehen:
1. Auswahl des Blocks "ANZEIGE"
2. Auswahl der Gruppe "BEDIENUNG"
3. Auswahl der Funktionsgruppe "GRUNDEINSTELLUNG"
4. Auswahl der Funktion "SPRACHE" (in der die Einstellung der gewünschten Sprache
erfolgt).
Geräteparameter Cubemass DCI Modbus RS485
000 0000 0001
040 0400 0401
042 0420 0421
200 2000 2001
202 2020 2021
204 2040 2041
206 2060
220 2200 2201
0002 0003 0009
...
0402 0403 0409
...
0422 0423 0429
...
2002 2003 2009
...
2022 2023 2029
...
2042 2043 2049
...
2061 2062 2063 2069
...
2202 2203 2209
...
A0000961
