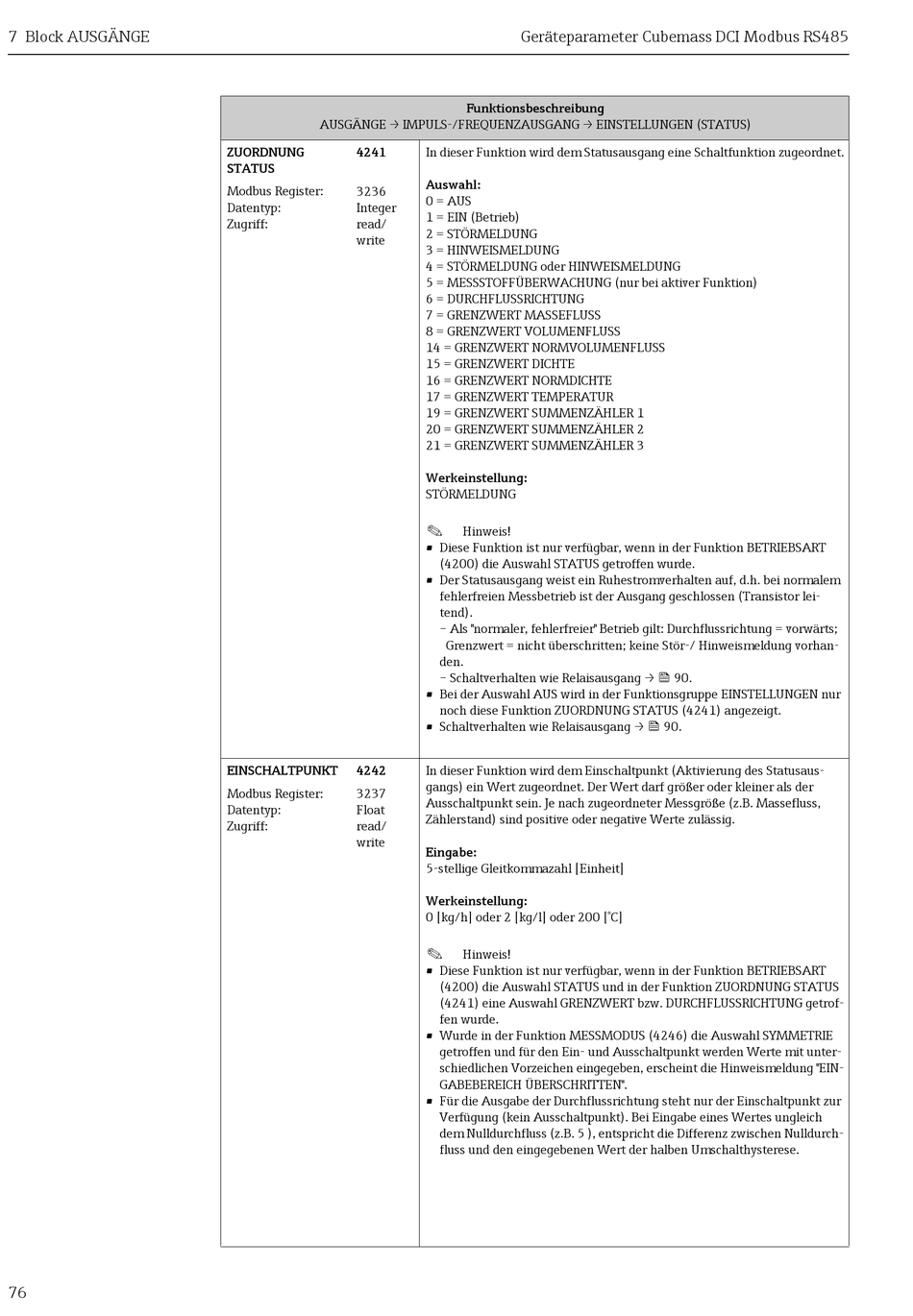

7 Block AUSGÄNGE
76
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (STATUS)
ZUORDNUNG 4241
STATUS
Modbus Register: 3236
Datentyp: Integer
Zugriff: read/
write

EINSCHALTPUNKT

4242
Modbus Register: 3237
Datentyp: Float
Zugriff: read/
write
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
0 = AUS
1 = EIN (Betrieb)
2 = STÖRMELDUNG
3 = HINWEISMELDUNG
4 = STÖRMELDUNG oder HINWEISMELDUNG
5 = MESSSTOFFÜBERWACHUNG (nur bei aktiver Funktion)
6 = DURCHFLUSSRICHTUNG
7 = GRENZWERT MASSEFLUSS
8 = GRENZWERT VOLUMENFLUSS
14 = GRENZWERT NORMVOLUMENFLUSS
15 = GRENZWERT DICHTE
16 = GRENZWERT NORMDICHTE
17 = GRENZWERT TEMPERATUR
19 = GRENZWERT SUMMENZÄHLER 1
20 = GRENZWERT SUMMENZÄHLER 2
21 = GRENZWERT SUMMENZÄHLER 3
Werkeinstellung:
STÖRMELDUNG
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl STATUS getroffen wurde.
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem
fehlerfreien Messbetrieb ist der Ausgang geschlossen (Transistor lei-
tend).
– Als "normaler, fehlerfreier" Betrieb gilt: Durchflussrichtung = vorwärts;
Grenzwert = nicht überschritten; keine Stör-/ Hinweismeldung vorhan-
den.
– Schaltverhalten wie Relaisausgang →  90.
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur
noch diese Funktion ZUORDNUNG STATUS (4241) angezeigt.
• Schaltverhalten wie Relaisausgang →  90.
In dieser Funktion wird dem Einschaltpunkt (Aktivierung des Statusaus-
gangs) ein Wert zugeordnet. Der Wert darf größer oder kleiner als der
Ausschaltpunkt sein. Je nach zugeordneter Messgröße (z.B. Massefluss,
Zählerstand) sind positive oder negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [kg/h] oder 2 [kg/l] oder 200 [°C]
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl STATUS und in der Funktion ZUORDNUNG STATUS
(4241) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getrof-
fen wurde.
• Wurde in der Funktion MESSMODUS (4246) die Auswahl SYMMETRIE
getroffen und für den Ein- und Ausschaltpunkt werden Werte mit unter-
schiedlichen Vorzeichen eingegeben, erscheint die Hinweismeldung "EIN-
GABEBEREICH ÜBERSCHRITTEN".
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur
Verfügung (kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich
dem Nulldurchfluss (z.B. 5 ), entspricht die Differenz zwischen Nulldurch-
fluss und den eingegebenen Wert der halben Umschalthysterese.
