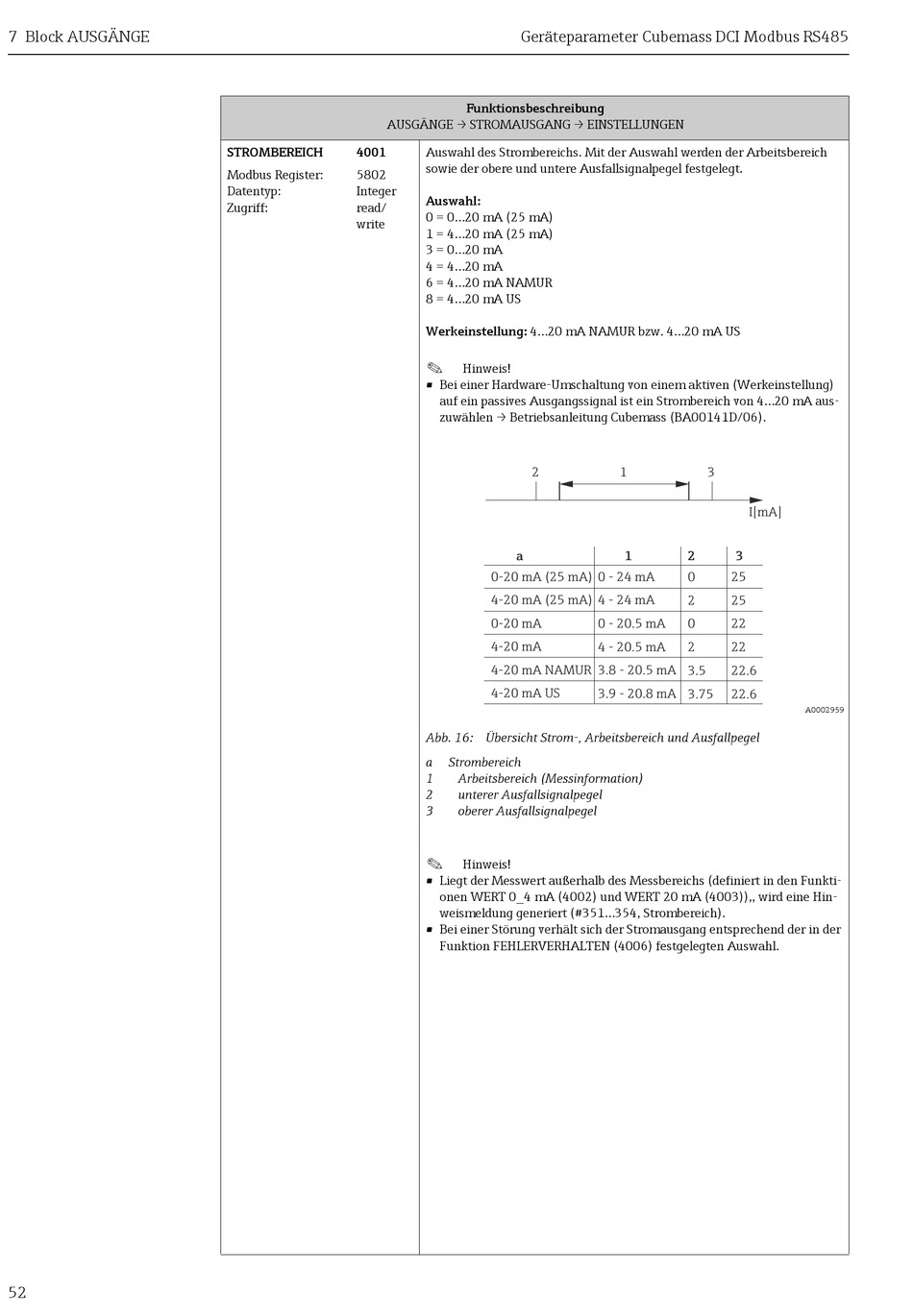

7 Block AUSGÄNGE
52
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN

STROMBEREICH

4001
Modbus Register: 5802
Datentyp: Integer
Zugriff: read/
write
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
Auswahl des Strombereichs. Mit der Auswahl werden der Arbeitsbereich
sowie der obere und untere Ausfallsignalpegel festgelegt.
Auswahl:
0 = 0...20 mA (25 mA)
1 = 4...20 mA (25 mA)
3 = 0...20 mA
4 = 4...20 mA
6 = 4...20 mA NAMUR
8 = 4...20 mA US
Werkeinstellung: 4...20 mA NAMUR bzw. 4...20 mA US
!
Hinweis!
• Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung)
auf ein passives Ausgangssignal ist ein Strombereich von 4...20 mA aus-
zuwählen → Betriebsanleitung Cubemass (BA00141D/06).
2
a
0-20 mA (25 mA)
4-20 mA (25 mA)
0-20 mA
4-20 mA
4-20 mA NAMUR 3.8 - 20.5 mA 3.5
4-20 mA US
Abb. 16: Übersicht Strom-, Arbeitsbereich und Ausfallpegel
a Strombereich
1 Arbeitsbereich (Messinformation)
2 unterer Ausfallsignalpegel
3 oberer Ausfallsignalpegel
!
Hinweis!
• Liegt der Messwert außerhalb des Messbereichs (definiert in den Funkti-
onen WERT 0_4 mA (4002) und WERT 20 mA (4003)),, wird eine Hin-
weismeldung generiert (#351...354, Strombereich).
• Bei einer Störung verhält sich der Stromausgang entsprechend der in der
Funktion FEHLERVERHALTEN (4006) festgelegten Auswahl.
1 3
I[mA]
1 2 3
0 - 24 mA 0 25
4 - 24 mA 2 25
0 - 20.5 mA 0 22
4 - 20.5 mA 2 22
22.6
3.9 - 20.8 mA 3.75 22.6
A0002959
