6 Block AUSGÄNGE
80

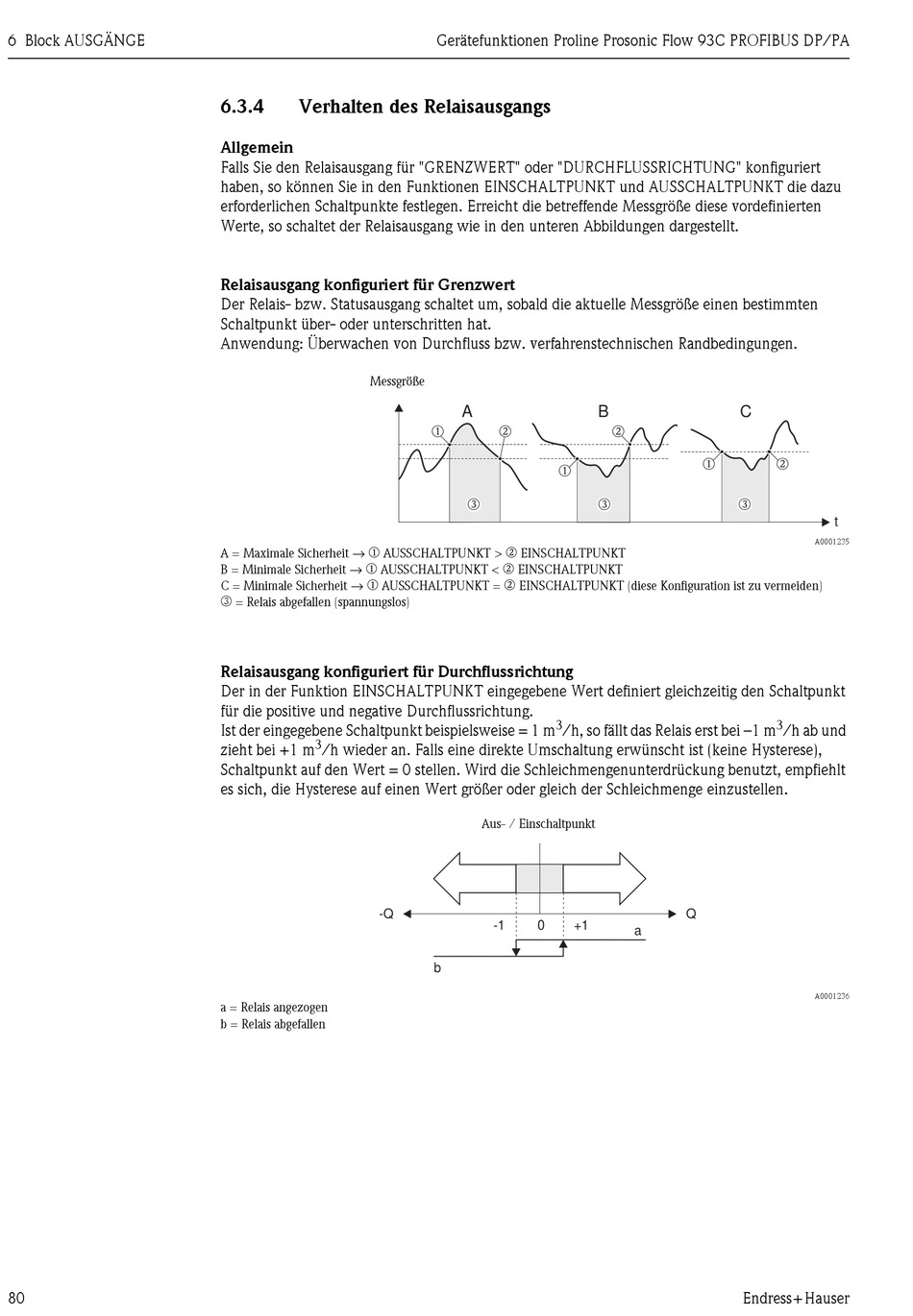

6.3.4
Verhalten des Relaisausgangs
Allgemein
Falls Sie den Relaisausgang für "GRENZWERT" oder "DURCHFLUSSRICHTUNG" konfiguriert
haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die dazu
erforderlichen Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten
Werte, so schaltet der Relaisausgang wie in den unteren Abbildungen dargestellt.
Relaisausgang konfiguriert für Grenzwert
Der Relais- bzw. Statusausgang schaltet um, sobald die aktuelle Messgröße einen bestimmten
Schaltpunkt über- oder unterschritten hat.
Anwendung: Überwachen von Durchfluss bzw. verfahrenstechnischen Randbedingungen.
Messgröße
A = Maximale Sicherheit →
m
AUSSCHALTPUNKT >
B = Minimale Sicherheit →
m
AUSSCHALTPUNKT <
C = Minimale Sicherheit →
m
AUSSCHALTPUNKT =
o
= Relais abgefallen (spannungslos)
Relaisausgang konfiguriert für Durchflussrichtung
Der in der Funktion EINSCHALTPUNKT eingegebene Wert definiert gleichzeitig den Schaltpunkt
für die positive und negative Durchflussrichtung.
Ist der eingegebene Schaltpunkt beispielsweise = 1 m
3
zieht bei +1 m
/h wieder an. Falls eine direkte Umschaltung erwünscht ist (keine Hysterese),
Schaltpunkt auf den Wert = 0 stellen. Wird die Schleichmengenunterdrückung benutzt, empfiehlt
es sich, die Hysterese auf einen Wert größer oder gleich der Schleichmenge einzustellen.
-Q
a = Relais angezogen
b = Relais abgefallen
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
A
B
m
n
m
o
o
n
EINSCHALTPUNKT
n
EINSCHALTPUNKT
n
EINSCHALTPUNKT (diese Konfiguration ist zu vermeiden)
3
/h, so fällt das Relais erst bei –1 m
Aus- / Einschaltpunkt
-1
0
+1
b
C
n
m
n
o
3
/h ab und
Q
a
Endress+Hauser
t
A0001235
A0001236
