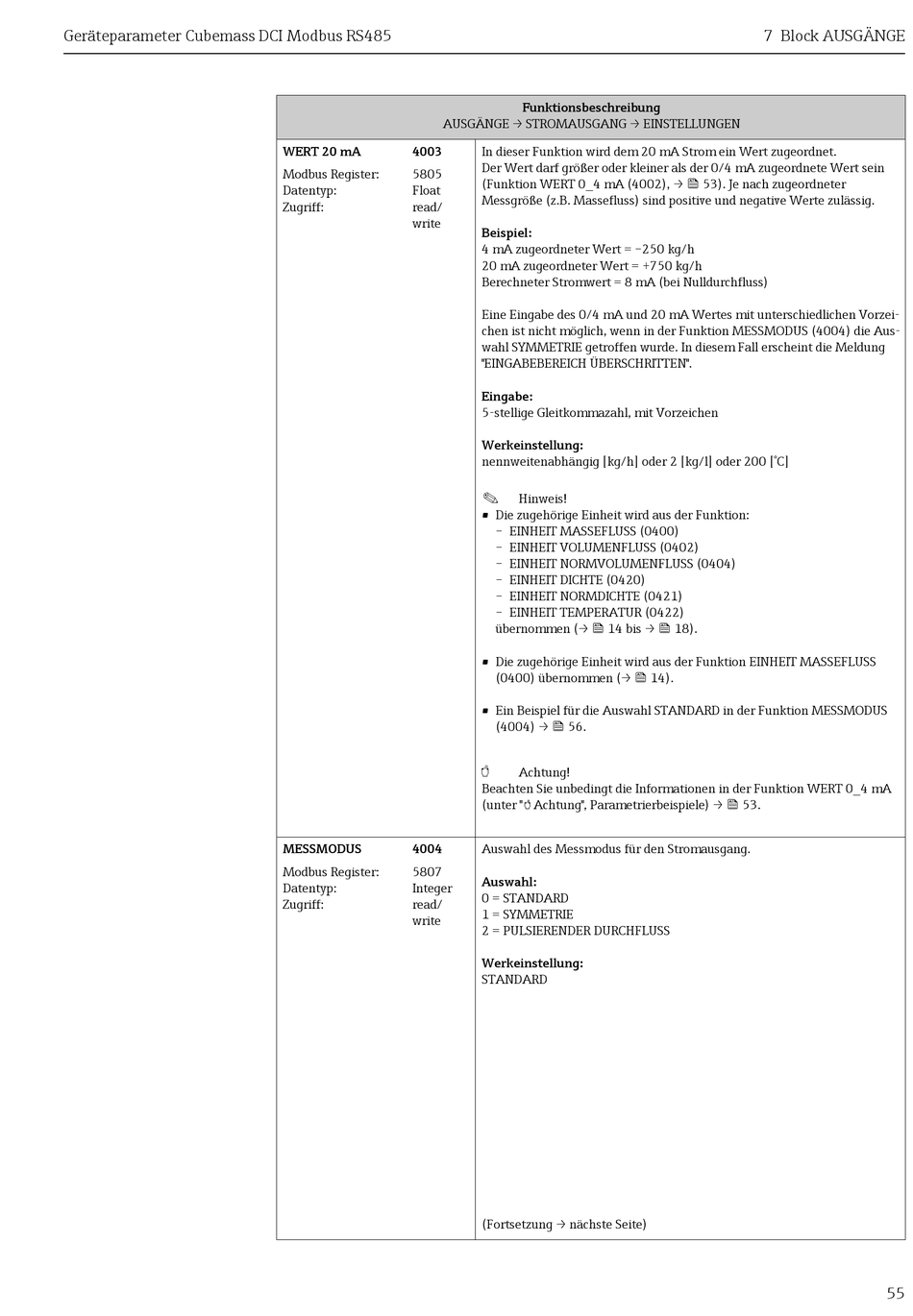

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN
WERT 20 mA 4003
Modbus Register: 5805
Datentyp: Float
Zugriff: read/
write

MESSMODUS

4004
Modbus Register: 5807
Datentyp: Integer
Zugriff: read/
write
Funktionsbeschreibung
In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet.
Der Wert darf größer oder kleiner als der 0/4 mA zugeordnete Wert sein
(Funktion WERT 0_4 mA (4002), →  53). Je nach zugeordneter
Messgröße (z.B. Massefluss) sind positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = –250 kg/h
20 mA zugeordneter Wert = +750 kg/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA Wertes mit unterschiedlichen Vorzei-
chen ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die Aus-
wahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung
"EINGABEBEREICH ÜBERSCHRITTEN".
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
nennweitenabhängig [kg/h] oder 2 [kg/l] oder 200 [°C]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktion:
– EINHEIT MASSEFLUSS (0400)
– EINHEIT VOLUMENFLUSS (0402)
– EINHEIT NORMVOLUMENFLUSS (0404)
– EINHEIT DICHTE (0420)
– EINHEIT NORMDICHTE (0421)
– EINHEIT TEMPERATUR (0422)
übernommen (→  14 bis →  18).
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS
(0400) übernommen (→  14).
• Ein Beispiel für die Auswahl STANDARD in der Funktion MESSMODUS
(4004) →  56.
"
Achtung!
Beachten Sie unbedingt die Informationen in der Funktion WERT 0_4 mA
(unter " " Achtung", Parametrierbeispiele) →  53.
Auswahl des Messmodus für den Stromausgang.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
2 = PULSIERENDER DURCHFLUSS
Werkeinstellung:
STANDARD
(Fortsetzung → nächste Seite)
7 Block AUSGÄNGE
55
