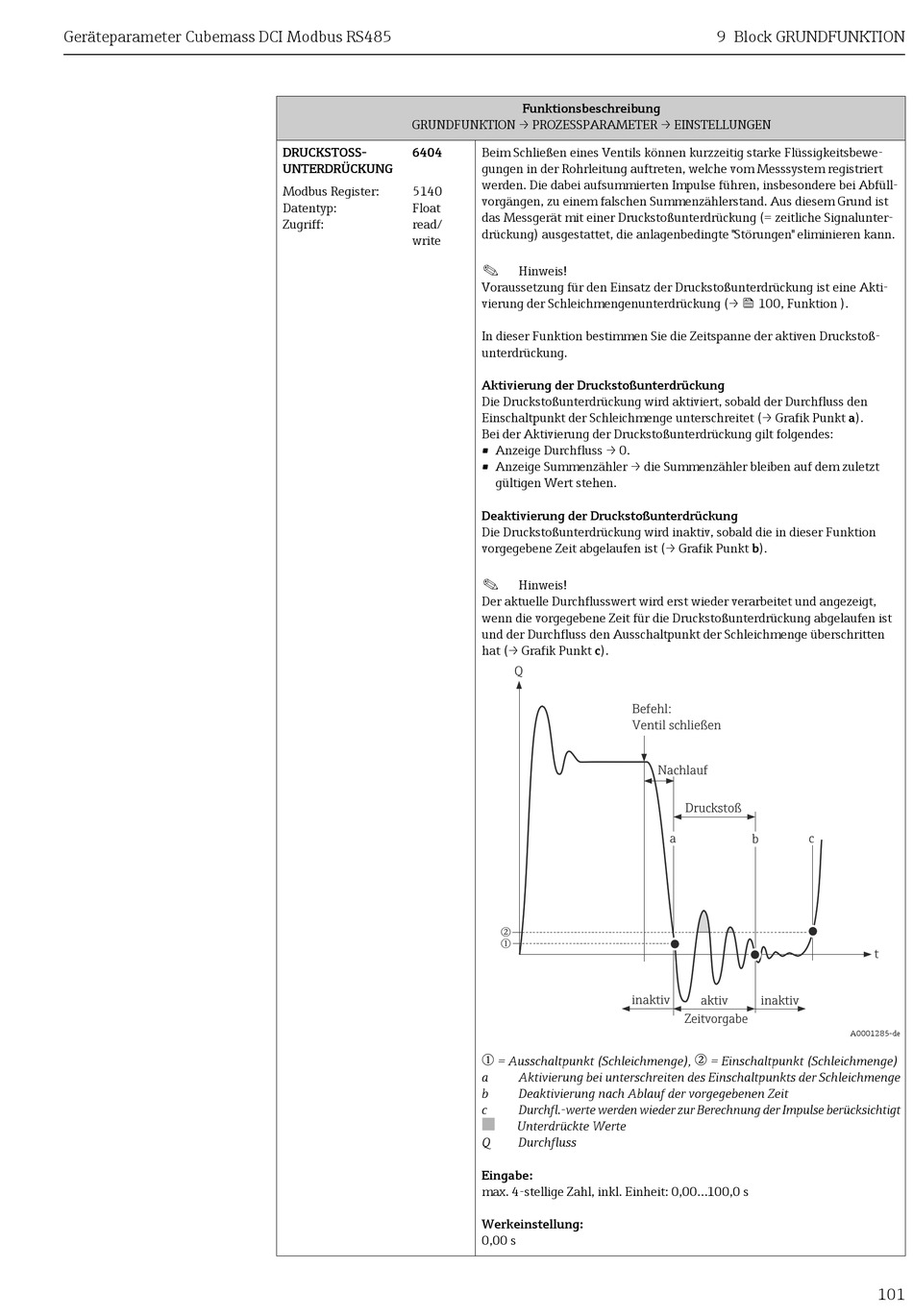

Endress+Hauser Cubemass DCI Handbuch Seite 101

Geräteparameter Cubemass DCI Modbus RS485
GRUNDFUNKTION → PROZESSPARAMETER → EINSTELLUNGEN
DRUCKSTOSS- 6404
UNTERDRÜCKUNG
Modbus Register: 5140
Datentyp: Float
Zugriff: read/
write
Funktionsbeschreibung
Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewe-
gungen in der Rohrleitung auftreten, welche vom Messsystem registriert
werden. Die dabei aufsummierten Impulse führen, insbesondere bei Abfüll-
vorgängen, zu einem falschen Summenzählerstand. Aus diesem Grund ist
das Messgerät mit einer Druckstoßunterdrückung (= zeitliche Signalunter-
drückung) ausgestattet, die anlagenbedingte "Störungen" eliminieren kann.
!
Hinweis!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine Akti-
vierung der Schleichmengenunterdrückung (→  100, Funktion ).
In dieser Funktion bestimmen Sie die Zeitspanne der aktiven Druckstoß-
unterdrückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (→ Grafik Punkt a).
Bei der Aktivierung der Druckstoßunterdrückung gilt folgendes:
• Anzeige Durchfluss → 0.
• Anzeige Summenzähler → die Summenzähler bleiben auf dem zuletzt
gültigen Wert stehen.
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion
vorgegebene Zeit abgelaufen ist (→ Grafik Punkt b).
!
Hinweis!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt,
wenn die vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist
und der Durchfluss den Ausschaltpunkt der Schleichmenge überschritten
hat (→ Grafik Punkt c).
Q
Befehl:
Ventil schließen
n
m
inaktiv
m
= Ausschaltpunkt (Schleichmenge),
a Aktivierung bei unterschreiten des Einschaltpunkts der Schleichmenge
b Deaktivierung nach Ablauf der vorgegebenen Zeit
c Durchfl.-werte werden wieder zur Berechnung der Impulse berücksichtigt
■
Unterdrückte Werte
Q Durchfluss
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung:
0,00 s
9 Block GRUNDFUNKTION
Nachlauf
Druckstoß
a
b c
aktiv inaktiv
Zeitvorgabe
n
= Einschaltpunkt (Schleichmenge)
t
A0001285-de
